Оптическая муфта FOSC-A

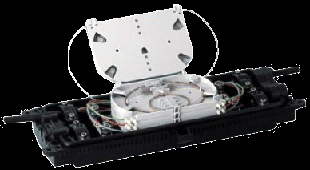

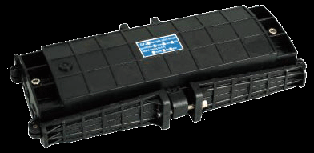

| Муфта оптическая FOSC-A (в сборе) | Муфта оптическая FOSC-A (со снятой крышкой) |
 |  |
| Герметизирующая прокладка для муфты FOSC-A | Клиновидный стягивающий механизм |
 |  |
Назначение:
Проходные оптические муфты применяются для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий.
Муфты могут быть установлены на подвесах, под землей, в шахтах канализаций связи, на вертикальных поверхностях и т.п.
Используемый при производстве пластик позволяет изготавливать корпуса, пригодные для эксплуатации в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений. Конструкция крепления кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивания, а так же при воздействии ударных нагрузок.
Основные характеристики:
- Продуманное внутреннее устройство
- Простота и быстрота установки и фиксации волокон
- Простота повторного доступа в муфту, не требующая дополнительного инструмента
- Расширенное внутреннее пространство для укладки кабеля
- Сплайс-пластины (треи) с защелкивающимся механизмом открываются более чем на 90°
- Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель
- Простота добавления и удаления сплайс-пластин (треев)
- Оригинальное устройство герметизации муфты.
Технические параметры:
| Количество портов ввода кабеля и его макс. диаметр | 2 × Ø16мм, 4 × Ø13мм |
| Макс. количество сплайс кассет в муфте и тип кассеты | 4 × S024 |
| Максимальное количество сварок в муфте | 48 / 96 (гильзы в два слоя) |
| Габаритные размеры | 400×185×90 мм |
Оптическая муфта FOSC-G

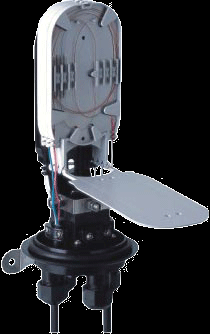

| Муфта оптическая FOSC-G (в сборе) | Муфта оптическая FOSC-G (со снятой крышкой) |
 |  |
| Герметизирующая прокладка для муфты FOSC-G | Стягивающая скоба |
 |  |
Назначение:
Тупиковые оптические муфты применяются для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий.
Муфты могут быть установлены на столбах, на подвесах, под землей, в шахтах канализаций связи, на вертикальных поверхностях и т.п.
Используемый при производстве пластик позволяет изготавливать корпуса, пригодные для эксплуатации в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений.
Конструкция крепления кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивания, а так же при воздействии ударных нагрузок.
Основные характеристики:
- Продуманное внутреннее устройство
- Простота и быстрота установки и фиксации волокон
- Простота повторного доступа в муфту, не требующая дополнительного инструмента
- Расширенное внутреннее пространство для укладки кабеля
- Сплайс-пластины (треи) с защелкивающимся механизмом открываются более чем на 90°
- Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель
- Простота добавления и удаления сплайс-пластин (треев)
- Оригинальное устройство герметизации муфты.
Комплектация муфт включает в себя: корпус из высокопрочного пластика, запатентованную герметизирующую прокладку (рабочая температура -40°С до +60°С), оригинальный механизм герметизации, механизм фиксации оптического кабеля, набор заказанных сплайс-пластин (треев),
клапан контроля герметичности, установочный инструмент, болт заземления, а так же расходный материал (термоусадочные гильзы, изолента, герметик, маркирующая лента, нейлоновые стяжки).
