Диагностика модуля управления телевизора




Структурная схема телевизоров показана на рисунке 1. Радиосигнал вещательного телевидения поступает на антенный вход селектора каналов СКВ-41 В. В нем происхо­дит селекция и преобразование принятых сигналов в сигналы промежуточных частот изображения и звука.

С выхода селектора через фильтр ZQI на ПАВ сигналы поступают на вход микросхе­мы D2 типа К174ХА38. Фильтр формирует частотную характеристику канала изобра­жения. После обработки сигналов ПЧ на выходе микросхемы формируются ПЦТВ и сигнал звукового сопровождения. Кроме того, в микросхеме создаются импульсы запу­ска строчной развертки, пилообразное напряжение кадровой частоты, трехуровневые стробирующие импульсы SSC, а также напряжения устройств АРУ и АПЧГ.

Подсоединенные к микросхеме пьезокерамические фильтры ZQ2 и ZQ3 предназначе­ны для подавления помех, создаваемых в канале изображения сигналами второй ПЧ звукового сопровождения (6,5 или 5,5 МГц). Напряжение с устройства АРУ поступает на селектор каналов, а с устройства АПЧГ — на модуль синтезатора напряжений МСН-501.

С выхода микросхемы D2 ПЦТВ поступает на вход микросхемы D3 канала цветности. В подсоединенном к ней контуре коррекции ВЧ предыскажений (КВП) выделяются цветовые поднесущие модулированные цвёторазностными сигналами. В зависимости от системы принимаемого сигнала (РАЛ или СЕКАМ) в микросхеме D3 происходит его опознавание, осуществляются необходимые переключения, а также выделяются цветоразностные сигналы. Цветоразностные сигналы и сигнал яркости поступают на микросхему D4 типа Kl 74XA27, где повышается крутизна их фонтов, чем достигается повышение цветовой четкости. В ней же сигнал яркости задерживается на необходимое время.

Строчная и кадровая развертки предназначены для создания отклоняющих токов по строкам и по кадрам. Выходной каскад кадровой развертки выполнен на микросхеме D1 типа К1021ХА8 и расположен на плате кассеты КОС-501. Микросхема содержит буферный каскад, оконечный усилитель со схемой защиты, стабилизатор напряжения и генератор импульсов обратного хода. Узел строчной развертки расположен на плате разверток и питания КРП-501. Он состоит из предварительного и выходного каскадов и устройства коррекции растра.

Напряжение строчной частоты после выпрямления во вторичной обмотке диодно-каскадного трансформатора используется для питания анода, фокусирующего и уско­ряющих электродов кинескопа. В узле строчной развертки создается также напряжение 200В для питания выходных видеоусилителей.

В узле питания использован принцип преобразования переменного напряжения сети в периодическую последовательность импульсов с изменяющейся длительностью и по­следующего их преобразования в напряжение постоянного тока. Узел питания связан с устройством автоматического размагничивания кинескопа.

Внешние устройства — видеомагнитофон, персональный компьютер и другие подклю­чаются по видеочастоте с помощью модуля устройства согласования МУС-501, распо­ложенного на кассете КОС-501. На входе модуля использована розетка SCART, широко применяемая за рубежом. Работой телевизора можно управлять дистанционно с ПДУ-5.

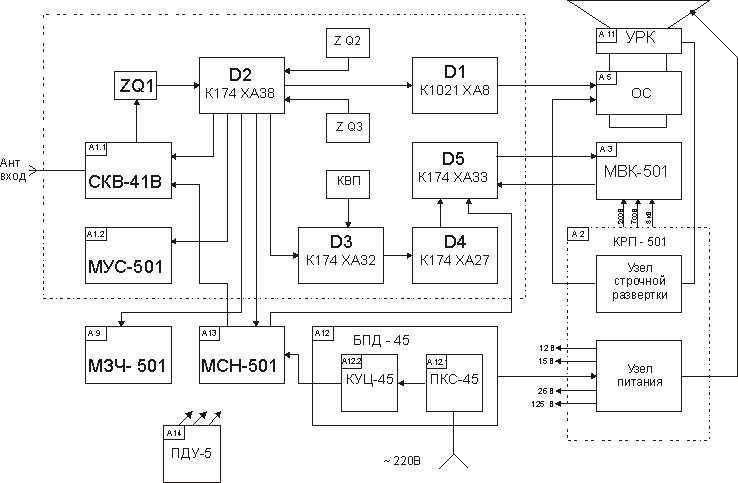

Рисунок 1 Структурная схема телевизоров Горизонт 51 CTV – 510.

LPT-порт персонального компьютера

Порт параллельною интерфейса был введен в PC для подключения принтера - отсюда и пошло его название LPT-порт (Line Printer -построчный принтер). Хотя через этот же порт подключается и большинство лазерных принтеров, которые, но принципу действия не построчные, а постраничные, название «LPT» закрепилось основательно.

Адаптер параллельного интерфейса представляет собой набор регистров, расположенных в пространстве ввода/вывода. Регистры порта адресуются относительно базового адреса порта, стандартными значениями которого являются ЗВСh, 378h и 278h. Порт может использовать линию запроса аппаратного прерывания, обычно IRQ7 или IRQ5. Порт имеет внешнюю 8-битную шину данных, 5-битную шину сигналов состояния и 4-битную шину управляющих сигналов – таблица 1.

Таблица 1 Разъем стандартного LPT-порта


Контакт

DB-25S
Провод шлейфа
Назначение






I/O*
Reg.Bit**
Сигнал



1
1
I/O
CR: 0\
Strobe#

2
3
I/O
DR:0
Data 0

3
5
I/O
DR. 1
Data 1

4
7
I/O
DR: 2
Data 2

5
9
I/O
DR: 3
Data 3

6
11
I/O
DR: 4
Data 4

7
13
I/O
DR: 5
Data 5

8
15
I/O
DR: 6
Data 6

9
17
I/O
DR: 7
Data 7

10
19
I***
SR: 6
Ack#

11
21
I
SR: 7\
Busy

12
23
I
SR: 5
PaperEnd

13
25
I
SR: 4
Select

14
2
I/O
CR: 1\
Auto LF#

15
4
I
SR: 3
Error#

16
6
I/O
CR: 2
Init#

17
8
I/O
CR: 3\
Select In#

18-25
10.12,14,16,18, 20, 22, 24.26
—
—
—
