3.2. Windows CE
Системы семейства Microsoft Windows CE [WinCE] являются открытыми, масштабируемыми ОС, позволяющими компоновать ОС для широкого диапазона современных небольших устройств, которые соединяют в себе компьютерные, телефонные и сетевые возможности. Устройство, на которое может быть установлена Windows CE, обычно проектируется для специализированного использования, часто работает автономно и требует маленькой ОС, которая имеет детерминированные реакции на прерывания.
Последней версией из этого семейства является система Microsoft Windows CE 5.0, в которой объединены возможности систем реального времени и последние технологии Windows. В отличие от других ОСРВ Windows CE проектировалась так, чтобы она была совместимой с универсальными ОС.
ОСРВ Windows CE является модульной с небольшим ядром и необязательными модулями, которые выполняются как независимые процессы. Планирование в Windows CE осуществляется на основе приоритетов. Поддерживается защита ядра и процессов друг от друга. Кроме того, возможен режим работы, когда отсутствует защита между процессами и ядром. Следует отметить, что прерывания обрабатываются как потоки и имеют уровни приоритетов потоков. Windows CE поддерживает также нити (fiber), являющиеся потоками, которыми ядро не управляет. Каждая нить выполняется в контексте потока, который ее создал; их можно использовать для создания планировщика внутри потока. Такие нити используются в экзотических или унаследованных приложениях, но они непригодны в системах реального времени.
Windows CE имеет ограничение на физическую память – 512MB. Microsoft ввел это ограничение для того, чтобы Windows CE могла выполняться на большом диапазоне встраиваемых процессоров без проблем совместимости, поскольку некоторые из этих процессоров способны управлять физической памятью в 512MB. Однако физическая память может быть отображена в адресные регионы, размер которых превышает 512MB.
RAM в устройстве Windows CE разделяется на две области – хранилище объектов и программная память. Хранилище объектов напоминает постоянный виртуальный диск RAM. Данные в таком хранилище запоминаются во время приостановки или операции частичной переустановки (soft reset). Когда операция возобновляется, система находит ранее созданное хранилище объектов и использует его. Программная память состоит из оставшейся RAM, она работает как RAM в персональном компьютере – запоминает стеки и области для динамически выделяемой памяти (heaps) выполняющихся приложений.
Во время старта Windows CE создает единое виртуальное адресное пространство в 4GB, которое затем разделяется на две секции – ядро и пользовательское пространство, как и в универсальной ОС Windows. Далее пользовательское пространство делится на 64 слота по 32MB, из которых 32 резервируются для процессов (отсюда ограничение на число процессов в системе). Все процессы разделяют виртуальное адресное пространство, но не имеют доступа друг к другу. В виртуальном адресном пространстве в 32MB находится все, что нужно процессу – программа, данные, область динамической памяти (heap). Если процесс имеет соответствующие права доступа, он может получить память сверх ограничения в 32MB, обратившись к специальному процессу (VirtualAlloc) или используя файлы, отображаемые на память (memory mapped files).
Windows CE реализует страничное управление виртуальной памятью. Размер страницы зависит от платформы, но, по возможности, используется размер в 4KB. Есть возможность запретить страничную организацию, что важно для систем реального времени. В этом режиме модуль перед выполнением целиком загружается в память. Тогда страничная подкачка (paging) не повлияет на выполнение приложения.
В обычной конфигурации для защиты ядра и процессов друг от друга используется MMU. Есть возможность сконфигурировать Windows CE без защиты памяти между процессами и ядром, что позволяет достичь большей производительности системы.

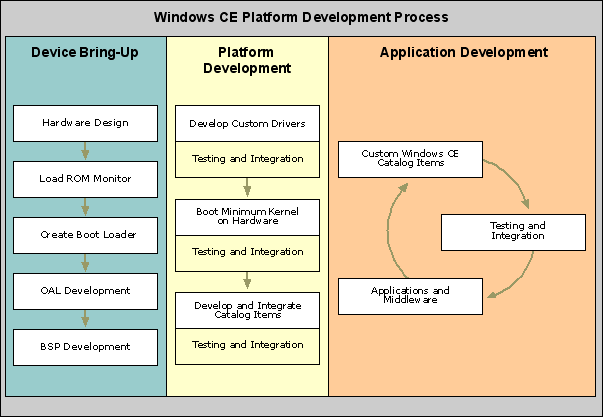

Рис.14. Процесс разработки ОС Windows CE.
Механизмы синхронизации в Windows CE можно разделить на две категории:
- механизмы защиты от одновременного доступа – критические секции, мьютексы и семафоры,
- механизмы взаимодействия – события и очереди сообщений.
В отличие от других ОСРВ Windows CE поддерживает обобщенные функции ожидания для различных типов объектов (мьютексов, семафоров, событий, процессов и потоков). Преимущество таких функций состоит в том, что можно ожидать многие объекты сразу, пока один из них не подаст сигнал. Критические секции можно использовать только внутри одного процесса. Вычислительные семафоры и мьютексы могут быть использованы как внутри одного процесса, так и между процессами.
В Windows CE используется наследование приоритетов, чтобы избежать проблемы инверсии приоритетов.
Windows CE позволяет построить, отладить и внедрить настроенную ОС из предлагаемого набора компонентов с помощью инструмента Platform Builder. Процесс разработки ОС Windows CE показан на рис. 14.
На рис. 15 приведена архитектура ОС Windows CE.

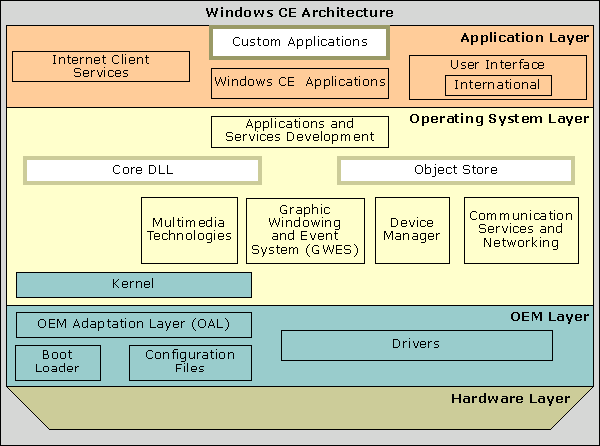

Рис. 15. Архитектура ОС Windows CE.
Введение адаптационного уровня производителя в архитектуру Windows CE позволило повысить ее эффективность.
Хотя Windows CE имеет модульную структуру, которая позволяет создавать минимальные конфигурации для небольших систем, она все-таки остается сложной и требует относительно большого пространства на диске, поэтому она не является хорошим выбором для глубоко встраиваемых систем.
