2.10. pSOS
ОСРВ pSOS была разработана корпорацией Integrated Systems. В настоящее время она принадлежит корпорации WindRiver [PSOS], которая ее купила, видимо для того, чтобы она не мешалась на рынке сбыта ОСРВ.
Имя pSOSsystem присвоено операционной системе, имя pSOS+ – ее ядру. pRISM+ – это интегрированная среда разработки для создания приложений.
pSOS+ – это маленькое ядро встраиваемых приложений, представляющее собой некий вариант клиент-серверной архитектуры. Однако оно не имеет протокола взаимодействия, основанного на сообщениях. Для взаимодействия модулей используется программная шина (software bus). Есть возможность выбрать и встроить модули в систему во время компиляции. Такими модулями могут быть файловая система (pHILE+), отладчик (pROBE+), сетевые протоколы (pNA+), библиотека удаленных вызовов процедур (pRPC+) и стандартная библиотека ANSI C (pREPC+). Эти компоненты показаны на
рис. 10.

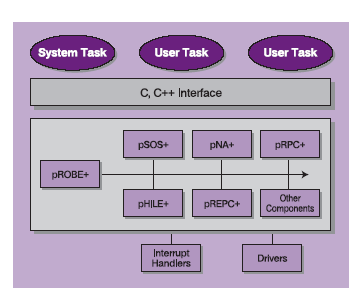

Рис. 10. Компоненты pSOSsystem.
Вызовы различных приложений осуществляются через программные прерывания.
pSOS+m является многопроцессорной версией ядра pSOS+. Она требует, чтобы один узел был главным, а остальные – подчиненными. К этому ядру добавлены системные вызовы, позволяющие оперировать через границы процессора.
В pSOS+ не используется понятие процесса, вместо этого она оперирует задачами, что соответствует понятию потоков, выполняющихся в одном процессе. Все системные объекты разделяются между всеми потоками. Так как все потоки разделяют один и тот же контекст, время переключения потоков становится очень малым.
pSOSsystem имеет несегментированную модель памяти. Защита памяти может быть обеспечена через библиотеку управления памятью. Код, данные и стеки можно защитить с помощью определения отображений защиты памяти для каждой задачи. При этом ответственность ложится на разработчика приложений, а это является непростой задачей. pSOSsystem предлагает две абстракции для управления памятью – регионы и разделы. Регионы – это куски памяти нефиксированного размера, в то время как разделы – куски фиксированного размера. Управление памятью с помощью разделов обеспечивает быстрое выделение памяти.
Управление прерываниями в pSOSsystem довольно примитивное. Кроме того, отсутствуют мьютексы и механизм наследования приоритетов, что может привести к инверсии приоритетов.
2.11. INTEGRITY
Продукт INTEGRITY (компания Green Hills Software) [INTEGRITY] – это ОСРВ с предсказуемым временем отклика, рассчитанная на применение в тех ситуациях, когда необходимы масштабируемость ОС, её компактность и возможность работы в режиме реального времени. Платформа INTEGRITY построена на базе микроядра velOSity [Velosity] и хорошо подходит для использования в недорогих устройствах с ограниченными аппаратными ресурсами (сюда относится большая часть потребительской электроники). Для своей операционной системы компания Green Hills предлагает интегрированную среду разработки MULTI, полностью автоматизирующую процесс создания ПО. Поддерживая многоязыковую разработку и отладку, графический интерфейс пакета MULTI дает пользователю быстрый и удобный доступ к оптимизирующим C/C++ компиляторам и функциям MISRA C. В этом инструментальном пакете содержится отладчик уровня входного языка, компоновщик, анализатор событий, профилировщик производительности, программа обнаружения ошибок периода исполнения и средство отладки, не нарушающее основного режима функционирования.
Объектно-ориентированный подход к проектированию INTEGRITY обеспечивает строгий контроль доступа и верификацию безопасности и целостности данных, взаимодействий, компонентов и системы в целом. INTEGRITY использует аппаратную защиту памяти и обеспечивает поддержку многочисленных защищенных виртуальных адресных пространств, каждое из которых может содержать несколько задач приложения. Ядро INTEGRITY оперирует в своем собственном защищенном адресном пространстве.
Для управления памятью INTEGRITY использует механизм виртуальной памяти. Чтобы гарантировать абсолютное минимальное время обработки прерываний, ядро никогда не блокирует прерывания, даже при обработке критических структур данных. Ядро также избегает длинных обработок прерываний. В качестве примера таких прерываний упоминаются операции деления и обработки строк.

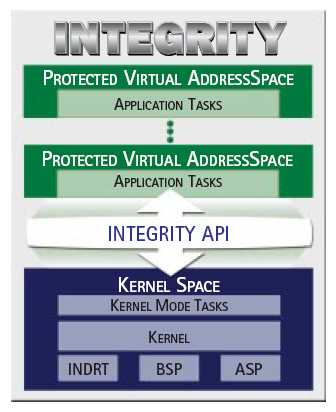

Рис. 11. Структура INTEGRITY.
ОСРВ INTEGRITY включает двухуровневый планировщик ARINC-653, основанный на сегментации (Partition Scheduler), который обеспечивает гарантированное временное окно центрального процессора для каждой выполняющейся задачи. Например, если выполняются две задачи, A и B, и каждой предоставлено по 50% времени, то порождение задачей B задач B1 и B2 не повлияет на выполнение задачи A, поскольку время центрального процессора, выделенное для задачи В (50%), разделится на 3 для задач В, B1 и B2, а для задачи A останутся ее прежние 50%. Таким образом, действия одной задачи никогда не смогут повлиять на выполнение других задач, что позволяет избегать воздействия злоумышленного кода, вирусов, проникновения хакера или просто ошибок в других адресных пространствах.
2.12. LynxOS
Операционная система LynxOS RTOS (LynuxWorks, Inc.) является операционной системой жесткого реального времени, которая предназначена для специализированной и телекоммуникационной аппаратуры [LynxOS]. Эта ОС является полностью детерминированной и обладает POSIX-, UNIX- и Linux-совместимостью. Областями применения ОС LynxOS являются также сложные системы безопасности.
Последняя выпущенная версия этого бренда ОС LynxOS-178 2.0 характеризуется производителем как коммерческая операционная система, обеспечивающая высокий уровень надежности и оперативности, необходимый для встраиваемых приложений с особыми требованиями к безопасности. В LynxOS-178 2.0 реализована поддержка интерфейса APEX (APlication/EXecutive – интерфейс приложения/управляющей программы) спецификации ARINC-653. Это означает, что данная операционная система отвечает самым строгим требованиям к безопасности и надежности электронных систем для военной и гражданской авиации. Система LynxOS-178 2.0 полностью соответствует положениям уровня А спецификации DO-178B.
ОСРВ LynxOS-178 2.0 соответствует требованиям стандартов POSIX и ARINC-653, а также DO-178B, что означает гарантию переносимости прикладного кода встраиваемых систем, многократного использования созданных программ, а также соответствие самым строгим нормативам операционных систем с повышенными требованиями к безопасности. Использование LynxOS-178 2.0 позволяет применять любые ранее сертифицированные программы и разработки.
