ФОРМА ВКЛАДЫША К АТТЕСТАЦИОННОМУ УДОСТОВЕРЕНИЮ СПЕЦИАЛИСТА
стр. 2 | | стр. 3 | |||||||
РОССИЙСКАЯ ФЕДЕРАЦИЯ | № вкладыша Допущен к: | ||||||||
| |||||||||
НАЦИОНАЛЬНЫЙ АТТЕСТАЦИОННЫЙ КОМИТЕТ | | ||||||||
ПО СВАРОЧНОМУ ПРОИЗВОДСТВУ | (Вид производственной деятельности, наименования опасных технических устройств) | ||||||||
(НАКС) | | ||||||||
| | ||||||||
| | ||||||||
ВКЛАДЫШ | | ||||||||
к аттестационному удостоверению | | ||||||||
специалиста сварочного производства | | ||||||||
____ уровня ( аттестованный ________________ ) | Протокол № | | | ||||||
| Вкладыш действителен до окончания срока действия удостоверения. | ||||||||
(Фамилия И. О.) | |||||||||
№ | | | Руководитель | ||||||
к удостоверению № | | аттестационного центра | подпись, дата | Фамилия И. О. | |||||
(без удостоверения недействительно) | М.П. | ||||||||
| |
Приложение 22.

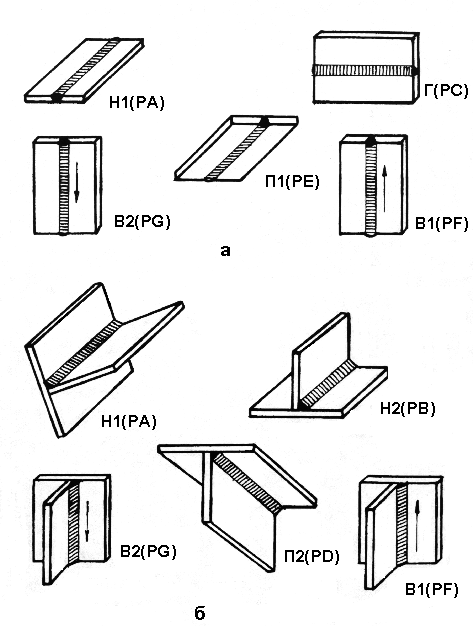

Рис.1. Положения при сварке стыковых (а) и тавровых (б)
соединений листов:
- Н1- нижнее; Г - горизонтальное;
- Н2- нижнее тавровых соединений;
- В1- вертикальное (сварка снизу вверх);
- В2- вертикальное (сварка сверху вниз);
- П1- потолочное;
- П2- потолочное тавровых соединений.

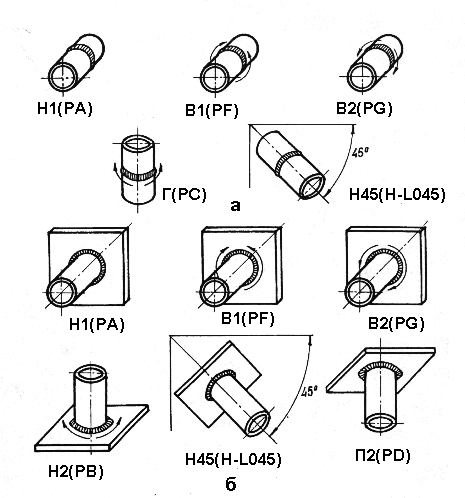

Рис.2. Положения при сварке стыковых (а) и угловых (б) соединений труб:
- Н1- нижнее при горизонтальном расположении осей труб, свариваемых с поворотом;
- Н2- нижнее при вертикальном расположении оси трубы, свариваемой без поворота или с поворотом и горизонтальном расположении оси трубы, привариваемой с поворотом;
- В1 - переменное при горизонтальном расположении осей труб (трубы) свариваемых без поворота (на подъем);
- В2 - переменное при горизонтальном расположении осей труб (трубы) свариваемых без поворота (на спуск);
- Г - горизонтальное при вертикальном расположении осей труб, свариваемых без поворота или с поворотом;
- Н45 - переменное при наклонном расположении осей труб (трубы) свариваемых без поворота;
- П2-потолочное при вертикальном расположении оси трубы, свариваемой без поворота или с поворотом.




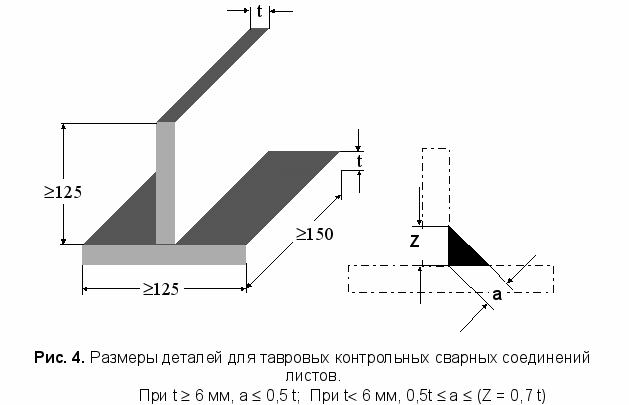

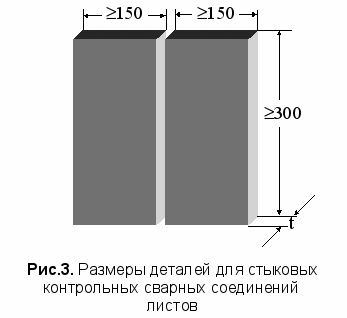

125

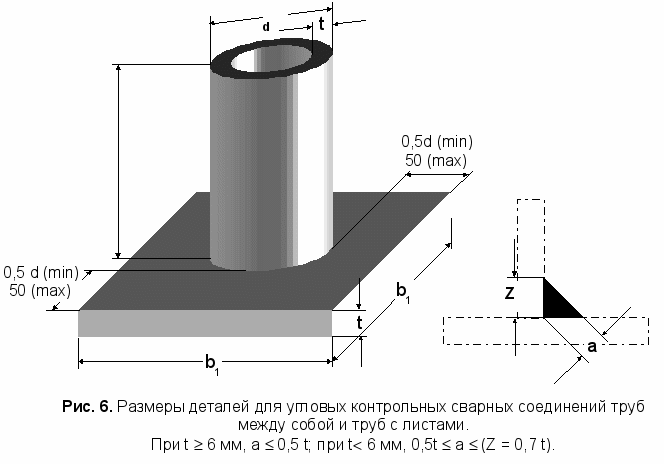

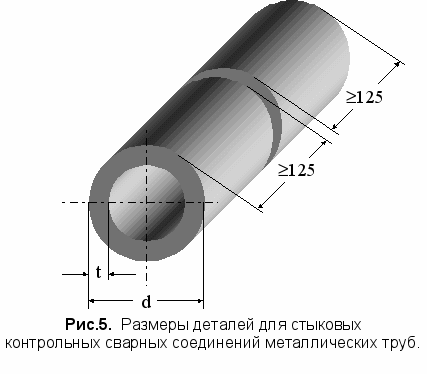

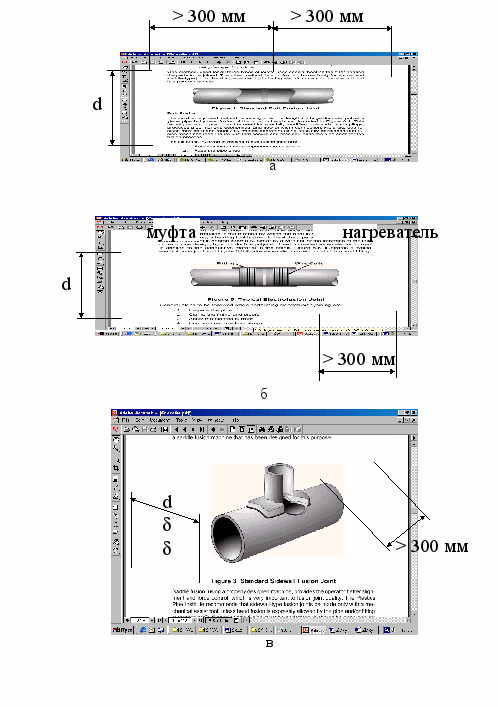

Рис. 7. Типы контрольных сварных соединений при сварке труб
из полимерных материалов:
а – стыковое соединение; б – соединение муфтой; в – соединение седловым
ответвлением.


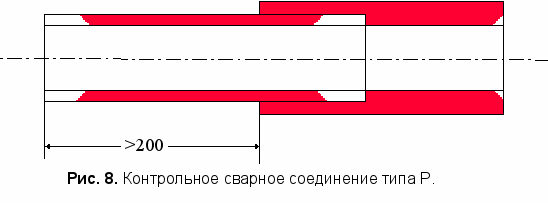

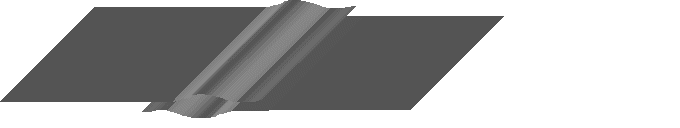

Рис. 9. Контрольные сварные соединения типов V; Х.

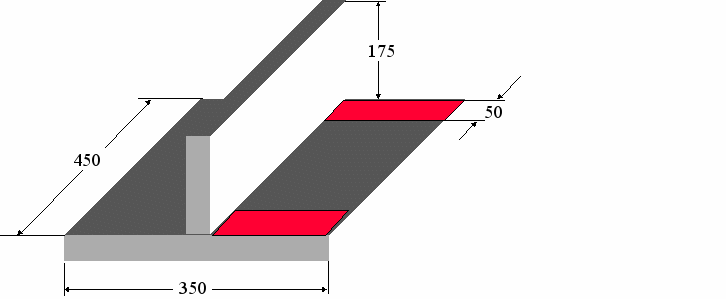

Рис. 10. Контрольные сварные соединения типов ТБ; ТV; TX.








400

700




150

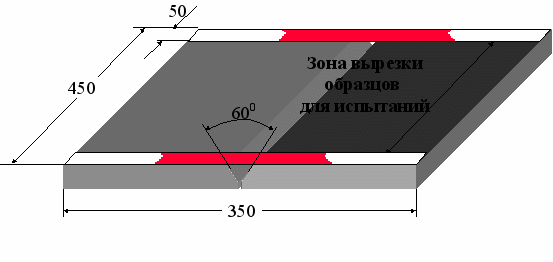

Зона вырезки образцов
для испытаний
Рис. 11. Контрольное сварное соединение типа Н.
