Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
Московский государственный университет приборостроения и информатики
Кафедра ''Метрология, сертификация и диагностика''
УТВЕРЖДАЮ
Заведующий кафедрой ПР-2
______________В.В.Клюев
''___''______________200__ г.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ДИПЛОМНОМУ
ПРОЕКТИРОВАНИЮ
(проекты и работы)
Специальность 07.20.00 - стандартизация и сертификация
Москва, 200__ г.
АННОТАЦИЯ
Настоящие методические указания предназначены для студентов, проходящих обучение по специальности 07.20 - "Стандартизация и сертификация" при выполнении ими дипломного проектирования по одному из направлений: стандартизация в различных отраслях народного хозяйства, разработка систем качества производственными и социально-экономическими процессами, сертификация продукции и услуг.
Целью указаний является ознакомление студентов со структурой и содержанием дипломных работ, последовательностью работы над дипломным проектом (работой) , а также порядком оформления.
Заведующий кафедрой "Метрология, сертификация
и диагностика", д.т.н., профессор В.В.Клюев
Редакционная коллегия: проф., д.э.н. Панов В.П.
доц., к.т.н. Такташев В.А.
проф., д.т.н. Клюев В.В.
Рецензенты: кафедра подготовки и повышения квалификации специалистов в области стандартизации, сертификации и аккредитации ВНИИстандарт Госстандарта России
Зав.кафедрой стандартизации, метрологии и сертификации Московского государственного технического университета - МАМИ, д.т.н., профессор С.А.Зайцев
СОДЕРЖАНИЕ
ПРЕДИСЛОВИЕ 3
- ОБЩИЕ ПОЛОЖЕНИЯ 4
- МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО СОДЕРЖАНИЮ РАЗДЕЛОВ
ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ………………………………………………………………..5
- БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ 14
- ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКИЙ РАЗДЕЛ 15
ЗАКЛЮЧЕНИЕ.. 15
ПРИЛОЖЕНИЯ………………………………………………………………………………………16
ПРЕДИСЛОВИЕ
Дипломное проектирование - заключительный этап обучения студентов в вузе. Оно имеет своей целью расширить и систематизировать теоретические знания студента, развить навыки разработки систем качества, стандартизации и сертификации продукции и услуг, аккредитации и каталогизации, умения решения задач по квалиметрии и управлению качеством, пользованию технической литературой, руководящими документами Государственной системы стандартизации, международными и национальными нормами и правилами.
Дипломный проект (работа) является выпускной работой, на основе которой Государственная экзаменационная комиссия решает вопрос о присвоении студенту квалификации инженера по специальности "Стандартизация и сертификация".
Содержание дипломных проектов (работ), как правило, должно соответствовать изложенному в данных методических указаниях. В отдельных случаях, с учетом специфики проекта (работы), разрешается по согласованию с заведующим кафедрой, изменять содержание отдельных разделов.
За принятые в проекте решения, за правильность вычислений, достоверность методик испытаний и оформление проекта в соответствии с требованиями Государственных стандартов отвечает дипломник - автор проекта.
Содержание проектов (работ) регламентируется приведенными ниже требованиями
1. ОБЩИЕ ПОЛОЖЕНИЯ
- Тематика дипломного проектирования
Дипломное проектирование по специальности 07.20 проводится по следующим основным направлениям:
- разработка нормативно-технической документации (проектов стандартов, ТУ) на приборостроительную продукцию;
- организация и проведение испытаний средств измерений с целью утверждения типа;
- разработка (и сертификация) систем качества производства или услуг;
- метрологическое обеспечение поверки (калибровки средств измерений);
- аккредитация центров по сертификации или испытательных лабораторий;
- разработка методов и средств контроля , испытаний и диагностики продукции;
- организация испытаний и сертификация продукции;
- разработка правил, норм, алгоритмов и программ решения задач обеспечения качества и безопасности продукции и услуг
1.2 Объектами дипломных проектов могут быть:
- эталоны, образцовые и рабочие средства измерения (СИ), стандартные образцы (СО) состава и свойств веществ и материалов;
- приборы и системы для градуировки, испытаний, аттестации и проверки СИ;
- приборы и системы для контроля и испытаний качества продукции или услуг;
- приборы и системы для контроля и автоматизации технологических процессов;
- системы стандартизации, сертификации продукции и услуг;
- системы аккредитации испытательных лабораторий и центров сертификации;
- системы управления качеством продукции, объектов и услуг;
- системы управления окружающей средой;
- нормативно - техническая документация (технические регламенты) на
продукцию и услуги;
- метрологическое обеспечение продукции, технических процессов и услуг
- К сферам дипломного проектирования относятся:
- экономическая;
- социальная;
- военная;
- международная;
- экологическая
1.4 Название темы дипломного проекта (работы) должно давать ясное и простое представление об объекте проектирования. Пояснительная записка
дипломной работы (проекта) должна, как правило, содержать организационные,
технические и конструктивные решения, подкрепленные расчетом элементов
систем качества, квалиметрических характеристик, схемы и элементы,
определяющие качество и безопасность продукции и услуг, нормативную
документацию по разработке, испытанию и эксплуатации продукции и
обеспечению качества систем качества. В пояснительную записку
рекомендуется включать результаты теоретических и экспериментальных
исследований. В дипломе должны присутствовать разделы, посвященные
технико-экономическому обоснованию работы и обеспечению
жизнедеятельности.
Все значимые результаты должны быть проиллюстрированы графическим материалом.
2. Методические указания по содержанию разделов пояснительной записки
- Структура составления пояснительной записки
Содержание и последовательность расположения материалов в пояснительной записке должны отражать содержимое и последовательность работ по решению задач нормативно-технического и метрологического обеспечения продукции и услуг, создания систем качества, сертификации, аккредитации, каталогизации и лицензирования.
Дипломный проект (работа) состоит из двух частей пояснительной записки и графических материалов.
Рекомендуется следующий состав основных разделов пояснительной записки:
Титульный лист
Задание на дипломный проект (работу)
Содержание
Перечень листов графической документации
Аннотация
- Введение. Цель и задачи работы
- Решение поставленных задач
- Оценка качества решения задачи
- Безопасность жизнедеятельности
- Организационно-экономический раздел
- Заключение
Список использованных источников
Приложения
Рекомендуемый объем пояснительной записки 80-100 стр. рукописного текста или 40-50 стр. машинописного текста.
Рекомендуемый объем графической части дипломной работы 6-7 листов формата А1, объем графической части дипломною проекта 7-8 листов формата А1.
- Задание на дипломный проект (работу)
В задании должна быть сформулирована актуальная задача дипломного проектирования с учетом ее практической и научной значимости и ожидаемых результатов.
В задании должны быть раскрыты количественные и качественные требования к нормативному и метрологическому обеспечению поставленной задачи, технические требования к разрабатываемой продукции в соответствии с СРГШ и другими нормативными документами.
В задании должны быть отражены задачи безопасности жизнедеятельности и организационно-экономического обоснования целесообразности разработки. Форма задания на дипломный проект (работу) приведена в приложении 1.
2.3. Аннотация
В аннотации дается краткая характеристика решаемой задачи. Приводится краткое содержание разделов пояснительной записки и графических материалов. Указываются основные вопросы, потребовшие глубокой проработки, принципиально новые решения, принятые в процессе решения задачи нормативного и метрологического обеспечения, перечень наиболее важных разработанных алгоритмов, программ и расчетов, краткая характеристика рассматриваемых средств измерения, экономический или социальный эффект.
Аннотация завершается основными выводами.
Аннотация составляется в 2-х экземплярах: один входит в пояснительную записку, другой - представляется на кафедру.
2.4. Введение
- Обоснование темы дипломного проекта (работы):
Приводится описание поставленной задачи, указываются ее особенности, степень
новизны решения задачи в целом или ее отдельных частей, отмечается актуальность ее
решения, обосновывается технико-экономическая целесообразность решения задачи.
- Аналитический обзор
На основе анализа научно-технической и патентной литературы и нормативно-
технической документации излагаются существующие методы решения сформулированной
задачи. Указываются особенности этих методов, выделяются элементы решения
отдельных задач, оказывающих определяющее влияние на получаемый результат работы.
На основе проведенного анализа выбираются пути, способы, приемы решения задачи, в том числе, предлагается либо новое решение задачи в целом, либо модернизация и усовершенствование отдельных элементов решения в рамках существующего метода.
Материалы данного обзора должны быть представлены на 1 л. графической части работы
2.5. Решение поставленной задачи (Специальная часть)
- Цель и задачи работы
Руководствуясь ТЗ и результатами аналитического обзора, прорабатываются различные варианты решения поставленной задачи обеспечения качества, безопасности, надежности, конкурентоспособности продукции или услуг, удовлетворяющие требованиям ТЗ. Для каждого варианта определяются основные структурные элементы решения: технические, алгоритмические, методические и т.п. Намечается, какие структурные элементы будут взяты из известных разработок, какие разрабатываются заново. Для каждого варианта строится структурно-функциональная схема решения задачи нормативного и метрологического обеспечения. Если в процессе формирования вариантов, удалось получить несколько вариантов, обеспечивающих решение задачи с эффективностью, заданной ТЗ, то следует провести обоснованный выбор в пользу того варианта, который будет предложен в качестве основного для решения поставленной задачи.
- Разработка структурных элементов решения задачи
В качестве структурных элементов решения задачи нормативного и метрологического обеспечения могут быть средства измерений, испытаний, контроля и диагностики, алгоритмы и программы обработки квалиметрической информации и контроля качества, проекты стандартов, технических условий, руководств по качеству, схем сертификации и другой нормативно-технической документации по стандартизации, сертификации и аккредитации.
В случае разработки алгоритма должно быть дано строгое обоснование исходных данных, применительно к которым разрабатывается алгоритм, указаны теоретические основы алгоритма и приведен окончательный вид алгоритма, предлагаемый к программированию.
В случае разработки проекта технических условий, стандартов должна быть приведена функциональная схема устройства и дан расчет основных параметров с указанием методики расчета.
В графическую часть работы включаются алгоритмы, функциональные схемы, графики и таблицы, иллюстрирующие результаты расчетов.
- Факторы, определяющие качество решения задачи нормативно-технического обеспечения продукции
Группы факторов, которые должны быть проанализированы, образуют следующий перечень:
- методы структурирования функций управления качеством, формирование целей и задач управления качеством;
- методы повышения качества на всех жизненных циклах продукции;
- статистические методы контроля и управление качеством;
- методы разработки программы обеспечения качества продукции, услуг или процессов;
- технология планирования испытаний, контроля и измерений, а также методы их проведения;
- алгоритмы и способы проведения расчетов, обеспечивающих конкурентоспособность продукции и услуг;
- методы и алгоритмы экологического управления продукцией;
- разработка планов, программ и методик проведения испытаний, в том числе и сертификационных;
- проектирование технических средств для контроля качества и испытаний продукции;
- разработка и оформление научно-технической документации для аккредитации органов по сертификации, испытательных лабораторий, а также на сертификацию продукции.
- Обоснование показателей решения задачи
Здесь, прежде всего, исходя из особенностей объекта стандартизации и сертификации, его реализации нужно обосновать параметр (группу параметров), характеризующий качество предложенного решения задачи обеспечения качества. При выборе этих параметров следует исходить из того, чтобы они отражали наиболее существенные свойства, в перечень которых могут входить параметры, характеризующие технические, экономические, эксплуатационные и другие особенности.
- Методика (алгоритм) определения показателя качества
Здесь возможны два варианта: во-первых, выбранные параметры качества таковы, что для определения их значений имеются разработанные методики и алгоритмы; во-вторых, для выбранных параметров качества продукции и услуг отсутствуют такие методики и алгоритмы.
В первом случае следует провести критический разбор существующей
методики, имеющий целью:
обоснование возможности использования для определения значений параметров
качества;
обоснование допущений, при выполнении которых возможно использование;
состав исходных данных, необходимых для расчета значений параметров качества;
оценка сложности алгоритма определения значений параметров качества и
целесообразности его реализации на ЭВМ.
Для принятия решения о реализации алгоритма на ЭВМ структуру данного раздела дипломной работы следует расширить таким образом, чтобы в нем нашли отражение алгоритм оценки качества продукции и услуг, структур алгоритма, программное обеспечение (в приложении), результаты его отладки и испытаний.
Во втором случае нужно провести разработку методики (алгоритма) оценки качества предложенного варианта метрологического обеспечения. В процессе этой разработки необходимо выполнить:
анализ методик оценки качества близких аналогов качества и конкурентоспособности продукции и услуг;
обоснование возможности использования фрагментов этих методик в разрабатываемом алгоритме оценки качества;
разработка оригинальных фрагментов методики оценки качества и методики (алгоритма) в целом;
оценка сложности алгоритма оценки качества и целесообразности его реализации
на ЭВМ.
Расчет значений показателя (показателей) качества
Особое внимание нужно обратить на обоснование исходных данных, на основе которых будет определено значение показателя качества. Это обоснование должно быть проведено исходя из теоретических соображений, экспериментальных данных и т.д.
После определения значения параметра качества необходимо сделать соответствующие выводы по эффективности предложенного решения. Выводы должны основываться на определении показателей качества продукции, разработки алгоритмов оценки качества, расчетов комплексных показателей качества, измерений показателей в петле качества, представления информационных моделей конкурентоспособной продукции, разработки схем сертификации, аккредитации органов по сертификации и испытательных лабораторий.
Весьма ценным результатом расчетов было бы, например, исследование чувствительности значения параметров качества к вариациям исходных данных или к параметрам составных частей метрологического обеспечения и их влияние на качество, безопасность и конкурентоспособность продукции. Сравнительный анализ достоинств и недостатков разработанного варианта.
Прежде всего здесь следует дать полный анализ того, насколько полно удалось выполнить требования технического задания. Если случится, что по некоторым пунктам ТЗ не удалось добиться их выполнения, то нужно дать весомое обоснование причин этого.
Очень ответственно следует отнестись к сравнительному анализу достоинств и недостатков разработанного варианта системы обеспечения качества и сравнительного аналога. Результаты этого анализа должны показать насколько эффективной оказалась предложенная система обеспечения качества и конкурентоспособности и должны быть отражены на соответствующей графической части дипломной работы.
2.6. Специальная часть конструкторского дипломного проекта
2.6.1. Расчет и конструирование средств измерений
В разделе на уровне технического предложения рассматриваются основные вопросы проектирования или модернизации современных средств измерений (СИ) различного назначения и принципов действия, включая автоматизированные и автоматические.
Прорабатываются вопросы их технического и математического (программного) обеспечения с учетом оптимального выполнения поставленных в ТЗ задач и достижения заданных метрологических характеристик и показателей качества.
Выбор и обоснование конструктивных и схемотехнических решений и программного базиса
Используя обзорный материал и руководствуясь основными метрологическими характеристиками, заданными в ТЗ, рассматривают возможные структурные и функциональные схемные решения проектируемого СИ.
При этом необходимо учитывать особенности синтеза измерительных комплексов, систем и других автоматизированных СИ по сравнению с традиционными задачами синтеза измерительных приборов и преобразователей.
При разработке измерительных приборов, поверочных и контрольных установок, сложных системных элементов (узлов) целесообразно придерживаться следующей последовательности:
- обосновывается выбор варианта функциональной схемы и автоматизированных операций измерительного процесса;
- с учетом распределения общей погрешности и др. характеристик, выбираются элементы (желательно унифицированные), входящие в функциональную схему;
- указываются функции, выполняемые отдельными элементами устройства, определяются их входные и выходные параметры, проводится анализ возможных принципов действия элементов;
- обосновывается структура устройства управления и синхронизации элементов при автоматизированных режимах работы, определяется тип микропроцессора или мини-ЭВМ, объем памяти (ОЗУ, ПЗУ) , разрядность цифровых элементов;
- определяется структура приборного интерфейса или согласующих устройств; на уровне микропрограммного управления прорабатывается алгоритм работы СИ в целом;
- выбирается и обосновывается базовая система интегрального комплекса элементов;
- по согласованию с руководителем проекта выделяется расчетная измерительная цепь (измерительный тракт) проектируемого прибора или устройства;
- составляются принципиальные схемы основных узлов, входящих в измерительную цепь или узлов, существенно влияющих на метрологические характеристики прибора;
- дается полное описание функциональной и принципиальной схем;
- окончательный состав элементов прибора и уточнение их параметров определяется после проведения расчетов.
Для измерительных комплексов и систем архитектура (набор взаимосвязанных и совместимых СИ) определяется номенклатурой разрешенных к применению в данной отрасли агрегатных СИ, мини и микро-ЭВМ, ИВК, микропроцессоров, вспомогательного оборудования.
При этом необходимо стремиться максимальной унификации измерительного и вычислительного оборудования на различных уровнях автоматизации измерительного процесса. Однако, при проектировании не исключаются индивидуальные методы разработки технического и программного обеспечения.
При проектировании комплексов и систем необходимо придерживаться определенной последовательности:
- распределить заданную в ТЗ погрешность и время измерения между отдельными блоками в системе (комплексе);
- провести сравнение датчиков и коммутирующих устройств по основным метрологическим характеристикам, выбрать датчики, обладающие лучшими характеристиками;
- рассмотреть варианты структурных и функциональных схем, предусмотреть меры по повышению помехозащитности системы;
- провести уточнение произведенного ранее распределения точностных и временных характеристик;
- рассмотреть варианты структур систем, различающиеся по алгоритму сбора и обработки измерительной информации (параллельный, последовательный, параллельно-последовательный и др.), виду используемого интерфейса (МЭК, КАМАК, последовательный и др.), виду модуляции измерительного сигнала в канале передачи информации;
- выбрать вариант системы и оценить его по метрологическим характеристикам, составить развернутую структурную схему с указанием наименования типовых, выпускаемых промышленностью, функциональных блоков (узлов), их динамических диапазонов и погрешностей (если функциональный узел не выпускается промышленностью, то составляются его технические характеристики);
- проработать структуру аппаратурного (специализированного) или программного управления обработки измерительной информации; составить алгоритм работы выбранного варианта системы с выделением задач, выполняемых программным способом, определить состав программного обеспечения системы;
- по согласованию с руководителем проекта выделить расчетный измерительный канал системы (совокупность СИ от первичного преобразователя до устройства отображения), при необходимости рассмотреть подробные функциональные схемы или принципиальные схемы системных узлов, оказывающих существенное влияние на метрологические характеристики системы.
Результаты анализа и проектирования изображаются на листах проекта и излагаются как основное техническое решение - совокупность идей, характеризующих разрабатываемое СИ, принцип действия, требования к элементам, последовательность ручных или автоматических операций обработки и преобразований. При изложении основное внимание обратить на аргументацию предложенных технических и алгоритмических решений.
Графический материал: функциональные и принципиальные схемы, временные диаграммы или алгоритмы работы СИ, структура программного обеспечения.
2.6.1.1 .Расчет метрологических характеристик СИ
Формулируются общие цели и задачи расчета отдельных элементов СИ, входящих в измерительную цепь прибора (устройства) или измерительный канал проектируемой системы. При этом, основной задачей расчета элементов является определение важнейших метрологических характеристик (статических и динамических характеристик, погрешности, чувствительности и т.д.) и параметров элементов, обеспечивающих их совместимость.
Примерами расчета элементов СИ для приборов могут быть: расчет любых первичных и промежуточных измерительных преобразователей, высокоточных генераторов и усилителей; измерительных схем (мостовых и др.); согласующих схем; механических, электрических и оптических шкально-верньерных устройств, стабилизированных источников питания; схем управления и др.
Примерами расчета элементов СИ для измерительных систем (комплексов) являются: расчет пропускной способности и помехоустойчивости электрических, оптических и др. каналов передачи информации; синтезаторов сетки управляющих частот; расчет локальных устройств управления (контроллеров); расчет высокостабильных опорных генераторов; расчет любых системных преобразователей и коммутирующих устройств; расчет специализированных аналоговых и цифровых вычислительных устройств и др.
Обосновывается выбор подлежащих расчету механических, электрических, оптических, акустических, электронных и других элементов СИ. Перечисляются (с необходимым обоснованием) не требующие расчета, стандартные, нормализованные элементы и изделия.
В начале расчета каждого элемента формируются цели этого расчета, перечисляются заданные и искомые параметры, уровни помех и внешние возмущающие факторы ("Дано...", "Требуется определить").
В конце каждого расчета делаются выводы о результатах расчета, обеспечивающих оптимальное выполнение данным элементом (узлом) его функций.
Расчеты выбранных элементов СИ проводятся с обоснованием методики расчета и выбора математического аппарата расчетов.
Расчетный материал должен быть изложен в определенной логической последовательности и в объеме, необходимом и достаточном как для согласования характеристик элементов, так и для расчетов выходных характеристик.
Графический материал: схемы, чертежи, графики, таблицы, временные диаграммы и алгоритмы, иллюстрирующие результаты расчетов элементов и узлов (блоков), основные расчетные соотношения.
2.6.1.2. Расчет и анализ статических и динамических характеристик СИ
Излагаются цели и содержание расчетов статических и динамических параметров прибора или системы в целом, проводится расчет и анализ статических и динамических характеристик СИ. При этом, в расчетной измерительной цепи (канале) СИ необходимо выделить аналоговую, аналого-цифровую и цифровую части. Так при проектировании цифровых СИ в качестве характеристик могут быть рассмотрены временные характеристики, обусловленные запаздыванием сигнала в элементах прибора (системы).
При необходимости составляется структурная схема СИ с использованием
передаточных функций. Анализируются переходные процессы, проводятся расчеты
устойчивости и помехозащищенности СИ, обосновывается необходимость и
возможность введения обратных связей, корректирующих и стабилизирующих
звеньев.
После проведения дополнительных расчетов и коррекции отдельных параметров СИ обосновывается окончательная структурная схема СИ и проводится согласование характеристик элементов и узлов.
В случае требований задания решаются задачи синтеза, проводятся расчеты параметров из условия минимизации (максимизации) выбранных критериев оптимальности.
2.6.1.3. Расчет и анализ погрешностей результатов измерений
Проводится анализ возможных причин и источников возникновения случайных и систематических погрешностей в цепях.
В качестве основных источников погрешности результата измерения должны быть учтены следующие:
измеряемая физическая величина, представленная в форме соответствующей математической модели (определяет собственную погрешность);
несовершенство СИ, выражаемое динамическими свойствами СИ и отклонениями значения коэффициента чувствительности от номинального значения;
аддитивное возмущение, действующее на измеряемую физическую величину и представленное в форме соответствующей математической модели (определяет вынужденную погрешность);
-ч
отклонения значений параметров условий измерения от номинальных, представленных соответствующими математическими моделями (определяют дополнительную погрешность).
Руководствуясь условиями эксплуатации прибора или системы и предъявляемыми к ним требованиями (в соответствии с ТЗ), выделяются погрешности элементов и узлов, влияющие на характеристики СИ, обосновывается, какими погрешностями и их источниками можно пренебречь в каждом конкретном случае.
Излагаются цели и содержание расчетов. Проводятся расчеты методических и инструментальных погрешностей (_в том числе, погрешностей, вносимых изготовлением и сборкой), при работе СИ в статическом и динамическом режимах, расчеты основной, дополнительной, собственной и вынужденной погрешности.
Рассчитывается суммарная погрешность с обоснованием выбранного метода суммирования составляющих погрешностей (для систем суммарная погрешность в измерительном канале).
Анализируются полученные значения погрешностей, проводится их сравнение с допустимыми значениями по ТЗ. Если полученное расчетное значение погрешности не укладывается в допустимый интервал в соответствии с ТЗ, то даются рекомендации по уменьшению или компенсации погрешности.
В цифровых устройствах и системах, анализируется достоверность передачи информации ( вероятность неискаженной передачи). При необходимости разрабатываются рекомендации по повышению достоверности передачи измерительной информации.
Графический материал: схемы, графики, таблицы, поясняющие проведенные расчеты.
2.6.1.4. Расчет и анализ надежности
Проводятся расчеты метрологической надежности СИ, приводятся таблицы интенсивности отказов, выделяются условия работы (стационарные, полевые).
Прорабатываются рекомендации по резервированию и другим методам повышения надежности. Проводится сравнение значений характеристик надежности с допустимыми значениями.
Графические материалы: графики, таблицы, поясняющие проведенные расчеты.
2.6.1.5. Исследования и экспериментальные работы
По согласованию с руководителем проекта излагаются цели, методы и средства исследования. Приводятся характеристики вспомогательных приборов или поверочных устройств, применявшихся при экспериментах.
Излагаются результаты экспериментов и испытаний макетов СИ или образцов разрабатываемого устройства.
Проводится анализ полученных результатов и сравнение их с расчетными данными, показывается использование результатов исследований в конструкции прибора или измерительной системы.
Графические материалы: схемы или конструкции вспомогательных установок (устройств) экспериментальных исследований, графики и таблицы результатов экспериментов.
Примечание: исследования и эксперименты являются обязательными в том случае, если они предусмотрены заданием на дипломный проект, при этом учитывается сокращение объема проектирования.
2.6.1.6. Краткое техническое описание спроектированного СИ
Для разработанного СИ приводится краткое описание конструкции, дается пояснение к чертежам общих видов и отдельных элементов. Более подробно рассматриваются вновь разработанные, а также модернизированные узлы прибора или системы. В процессе составления краткого описания необходимо выделить следующие основные вопросы:
- назначение и область применения спроектированного СИ;
- основные технические характеристики;
- устройство и принцип действия;
- условия эксплуатации и порядок работы.
При необходимости обосновывается выбор материалов деталей.
Графические материалы: поясняющие чертежи, таблицы технических данных.
3. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
3.1. Анализ опасных и вредных факторов, возникающих при эксплуатации
Проводимый анализ должен относиться к конкретно разрабатываемому прибору (устройству) и метрологическому обеспечению.
Выявляются характеристики (параметры) опасных и вредных факторов, возникающие при эксплуатации прибора и реализации М.О. Затем, выявленные параметры опасных и вредных факторов сравниваются с допустимыми стандартами, нормами и, в случае необходимости, обосновываются и разрабатываются мероприятия по эксплуатации прибора. Использовать основополагающие стандарты ССБТ: ГОСТ 12.0.001-82. ССБТ. Основные положения; ГОСТ. 12.003-74. ССБТ. Опасные и вредные производственные факторы. ГОСТ 12.0.004-90. ССБТ. Организация обучения работающих безопасности труда. Общие положения; ГОСТ 12.0.005-84. ССБТ. Метрологическое обеспечение в области безопасности труда. Основные положения.
- Условия организации рабочего места
Организация рабочего места должна соответствовать стандартам ССБТ и системе "человек-машина".
Приводятся основные размеры рабочего места, дается обоснование рабочей зоны, указывается необходимый уровень освещенности рабочего места.
- Охрана природы
Рекомендуется следующая структура раздела: анализ влияния эксплуатации средств измерения приборами для контроля качества, производств и обслуживающей сферы проводится в соответствии с МС серии ИСО (4000). Система стандартов в области охраны природы и улучшения использования природных ресурсов. Основные положения.
4. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
4.1. Проводится анализ разработанной системы качества и показываются
экономические, социальные и другие факторы, достигаемые при ее внедрении.
Рассматриваются вопросы маркетинга и менеджмента в составе рассматриваемой
системы.
4.2. Рекомендуется организационно-экономическую часть дипломной
работы представить в виде бизнес-плана разрабатываемого проекта, который
может состоять из следующих основных разделов: цель разработки бизнес-плана,
цель разрабатываемого проекта, характеристики проектируемой продукции (услуг),
оценка рынка сбыта и конкурентоспособности продукции, стратегия маркетинга,
кадровое обеспечение, оценка фонда заработной платы и планируемой прибыли,
степени риска и финансового плана.
4.3. В организационно-экономической части необходимо отразить требования
действующего законодательства, подзаконных актов и юридического права.
5. ЗАКЛЮЧЕНИЕ (ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ)
В этом разделе излагаются основные результаты, полученные при выполнении дипломного проекта или дипломной работы. Даются основные характеристики разработанной схемы сертификации, особенности структурно-функциональных схем сертификации, аккредитации метрологического обеспечения, методик проверки, аттестации, оценки качества и конкурентоспособности. Проводится сравнение результатов выполнения проекта (работы) с требованиями ТЗ.
Делаются выводы о новизне, преимуществах разработанной конструкции или методики, предполагаемой области применения, целесообразности и перспективах использования ее на практике.
Приложение 1
Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
Московский государственный университет приборостроения и информатики
Факультет _____________ Направление ____________________________________________
(специальность)
Кафедра _________________________________ Квалификация _________________________
(степень)
Утверждаю
Зав. кафедрой __________ В.В.Клюев
подпись, фамилия, инициалы
«______»______________________200__ г.
П о я с н и т е л ь н а я з а п и с к а
Дипломник ____________________________________________________________________
шифр_____________ группа_________________ отделение____________________________
Тема проекта (работы): ________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
Консультанты по разделам:
1. Исследовательский раздел _________________ ____________________
подпись инициалы и фамилия
2. Специальный раздел _________________ ____________________
подпись инициалы и фамилия
3. Технологический раздел_________________ ____________________
подпись инициалы и фамилия
4. Безопасность жизнедеятельности _________________ ____________________
подпись инициалы и фамилия
5. Организационно-экономический _________________ ____________________
подпись инициалы и фамилия
6. Другие разделы проекта (работы) _________________ ____________________
подпись инициалы и фамилия
Руководитель проекта (работы) _________________ ____________________
подпись инициалы и фамилия
Дипломник _________________ ____________________
подпись инициалы и фамилия
Москва, 2007
Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
Московский государственный университет приборостроения и информатики
Факультет ___________ Специальность направление)______________________________
Кафедра____________________ Квалификация(степень) ____________________________
Утверждаю
Зав. кафедрой __________ В.В.Клюев
подпись, инициалы, фамилия
«______»_____________________200__ г.
ЗАДАНИЕ
НА ВЫПУСКНУЮ КВАЛИФИКАЦИОННУЮ РАБОТУ
____________________________________________________________________
(бакалаврскую работу, дипломную работу или дипломный проект)
Дипломник ____________________________________________________________________
Группа _____________ шифр _________________
Тема проекта (работы): ________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
Утвержден(а) приказом ректора № __________ от «_______» ___________________ 200___г.
Срок представления проекта (работы) к защите «_______» ___________________ 200___г.
Исходные данные для разработки_________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
Содержание пояснительной записки:
Введение (обоснование актуальности темы) _____________________________________________
______________________________________________________________________________
1. Обзор работ по решаемой проблеме и постановка задачи_________________________
______________________________________________________________________________
Основные разделы по специальности (в соответствии с требованиями Государственных образовательных стандартов):
2._____________________________________________________________________________
______________________________________________________________________________ _____________________________________________________________________________
______________________________________________________________________________
3. ____________________________________________________________________________
______________________________________________________________________________ ______________________________________________________________________________
______________________________________________________________________________
4. ____________________________________________________________________________
______________________________________________________________________________
____________________________________________________________________________________________________________________________________________________________
5. Безопасность жизнедеятельности (в соответствии с требованиями Государственных образовательных стандартов):____________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
6. Экономический раздел (в соответствии с требованиями Государственных образовательных стандартов):_________________________________________________________________________________________________________________________________________________________________________________________________________________________________7. Другие разделы проекта (работы):______________________________________________________
______________________________________________________________________________
______________________________________________________________________________
____________________________________________________________________________________
8. Перечень графического материала (чертежи, схемы, графики, плакаты и другие иллюстрации разрабатываются в электронном виде):
8.1. __________________________________ 8.6._____________________________________
8.2. __________________________________ 8.7._____________________________________
8.3. __________________________________ 8.8. _____________________________________
8.4. __________________________________ 8.9. _____________________________________
8.5. __________________________________ 8.10 ____________________________________
Консультанты по разделам
________________________________________________________________________
подпись , дата инициалы и фамилия
_________________________________________________________________________
подпись , дата инициалы и фамилия
_________________________________________________________________________
подпись , дата инициалы и фамилия
_________________________________________________________________________
подпись , дата инициалы и фамилия
Безопасность жизнедеятельности_____________ ___________________________
подпись , дата инициалы и фамилия
Экономический _________________ ____________________
подпись, дата инициалы и фамилия
Руководитель проекта (работы) ___________ ____________________
подпись инициалы и фамилия
Задание принял к исполнению _________________ «_____»________________ 200__г.
подпись

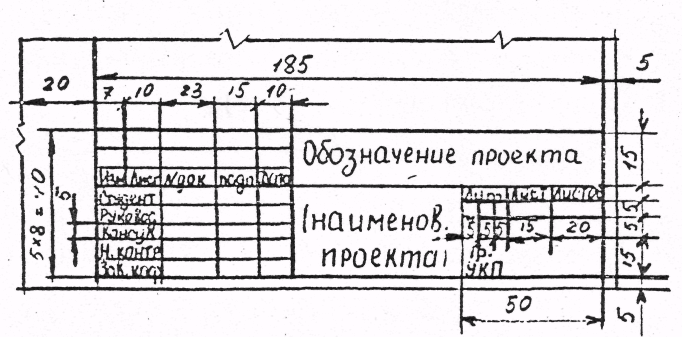

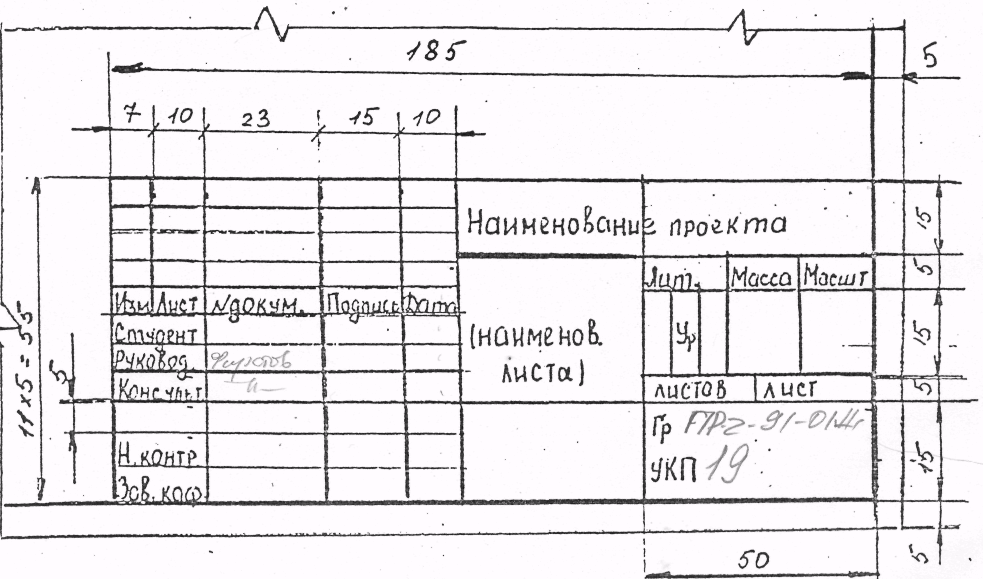

ПРИМЕР ВЫПОЛНЕНИЯ ОСНОВНОЙ НАДПИСИ ПЕРВОГО ЛИСТА
ТЕКСТА ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ПРОЕКТА
