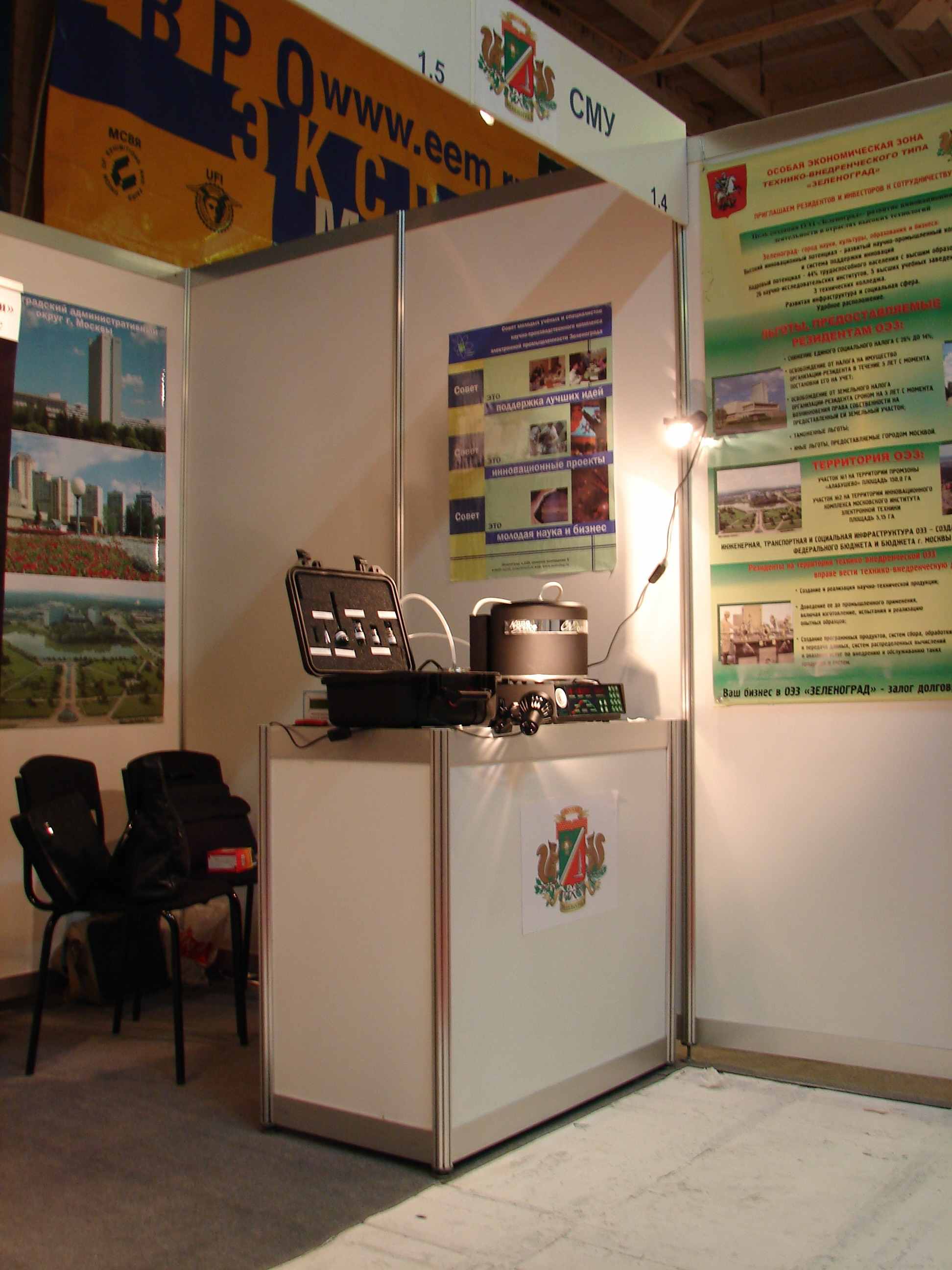

Учебно-исследовательская установка роста углеродных нанотрубок «CVDomna»
ООО РПСЛ
Краткое описание:
Проект направлен на создание и внедрение на рынок учебно-исследовательской установки роста углеродный нанотрубок. Установка предназначена для обучения особенностям процессов выращивания углеродных нанотрубок методом химического осаждения из газовой фазы. Может быть использована для выращивания материала углеродных нанотрубок в исследовательских целях, на различных катализаторах, в том числе на каталитических структурах, сформированных на подложках диаметром до 76 мм.
Ключевые конкурентные преимущества:
1. Цена установки ниже в 10-20 раз, предлагаемых конкурентами (Ulvac, Atomate, Seki Technotron, НИИТМ,First Nano),
2. Компактность. Занимаемая площадь установки в 2-10 раз ниже площади конкурентов.
3. Функциональность и простота эксплуатации. Обеспечивает возможность роста углеродных нанотрубок на различных каталитических поверхностях и простой технологический процесс.
Сравнительные характеристики:
№ | Наименование параметра | Величина параметра | |
«CVDomna» | Промышленная СVD установка роста нанотрубок | ||
1 | Диаметр углеродных нанотрубок, нм | 2 - 40 | 1 - 50 |
2 | Безопасность | безопасен | СВЧ источник, токсичные материалы (в частности, металлорганические катализаторы) |
3 | Необходимые дополнительные средства | нет | Системы вытяжки, многоуровневая система откачки, системы подачи инертного газа, системы водяного охлаждения |
4 | Наличие легко повреждаемых компонент | нет | Кварцевый реактор (возможно повреждение термоударом или механическое) |
5 | Масса установки, кг | 15 | ~200 |
6 | Цена комплекта (ориентировочно), тыс. рублей | 500 | 10 000 |
Научная значимость:
Углеродные нанотрубки являются перспективным материалом нанотехнологии, который может найти широкое применение в элементах электроники, сенсорной технике, композитных структурах и др. Тем не менее, основным препятствием на пути промышленного освоения углеродных нанотрубок, является отсутствие эффективных методик интеграции процессов роста нанотрубок в технологические процессы производства функциональных элементов. Идея проекта заключается в разработке установки роста углеродных нанотрубок, сочетающей возможности получения функциональных элементов микроэлектроники, микросистемой и сенсорной техники на основе углеродных нанотрубок, с относительной простотой технологического процесса и ценовой доступностью.
Ноу-хау проекта составляют полученные научные результаты по росту углеродных нанотрубок методами каталитического пиролиза, которые в своей совокупности позволяют добиться поставленной цели.
Примеры практического применения:
Установка CVDomna успешно используется в учебноисследоваетльском процессе в процессе обучения студентов по специальности «Нанотехнологии в электронике». Тематика лабораторных практикумов:
1. Ознакомление с возможностями установки роста углеродных нанотрубок CVDomna.
2. Рост углеродных нанотрубок на катализаторах, приготовленных золь-гель методом.
3. Рост углеродных нанотрубок на катализаторах приготовленных электрохимическим методом.
4. Изучение процесса барбатажной дозации парогазовой смеси, для роста углеродных нанотрубок.
5. Исследование методик очистки углеродных нанотрубок и качественный анализ нанотрубок.
6. Рост планарных углеродных нанотрубок на литографически сформированных каталитических «сэндвич»-структурах.
7. Формирование электропроводящего полимерного композита на основе углеродных нанотрубок.
8. Исследование углеродных нанотрубок в атомно-силовом микроскопе.
Стадия разработки: серийное производство.
