Учреждение Российской академии наук

ФИЗИЧЕСКИЙ ИНСТИТУТ им. П.Н.ЛЕБЕДЕВА РАН


На правах рукописи

УДК 539.1.07, 524.1, 539.1.05


Старков Николай Иванович


Программный комплекс для анализа данных трековых детекторов методами распознавания образов и его применение в физике высоких энергий, элементарных частиц и космических лучей


Специальность 01.04.01 – приборы и методы экспериментальной физики


АВТОРЕФЕРАТ

диссертации на соискание ученой степени

доктора физико-математических наук


Москва 2010




Работа выполнена в Учреждении Российской академии наук Физическом институте им. П.Н. Лебедева РАН.


О
Доктор физико-математических наук,

профессор Улин С.Е., Московский инженерно-физический институт (Государственный университет)


Доктор физико-математических наук,

профессор Галкин В.И., Научно-исследовательский институт ядерной физики им. Скобельцина МГУ


Доктор физико-математических наук, Мухамедшин Р.А., Институт ядерных исследований РАН

фициальные оппоненты:


В
Объединённый Институт ядерных исследований,

г. Дубна.
едущая организация:


Защита состоится __27___ сентября 2010 года в __12___ часов

на заседании специализированного ученого совета Д 002.023.02 Физического института имени П.Н.Лебедева РАН

по адресу: 119991 Москва, Ленинский проспект, 53.


С диссертацией можно ознакомиться в библиотеке ФИАН.


Автореферат диссертации разослан _____ мая 2010 года.







ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ


Актуальность темы.

В данной работе представлен программный комплекс для анализа данных методом распознавания образов (МРО) и результаты его применения при обработке экспериментальных материалов, полученных с использованием твёрдотельных трековых детекторов (ТТД) и для определения характеристик релятивистских заряженных частиц в детекторах черенковского излучения (Ring Imaging Cherenkov detector - RICH-детекторы).

Актуальность данной работы обусловлена важностью проблемы автоматизации обработки данных экспериментов с трековыми детекторами. Трековые детекторы широко используются в экспериментах по физике частиц на протяжении уже многих десятилетий, что связано с их уникальным пространственным разрешением и возможностью разделения треков частиц. Так, например, ни один из применяемых сейчас детекторов элементарных частиц не может обеспечить пространственное разрешение, которое дает ядерная эмульсия: при размере зерна 0.3 – 1 мкм, отклонение зерен от восстановленной траектории движения частицы в среднем не превышает 0.8 мкм, а при определенных условиях может быть уменьшено до 0.2 мкм. Таким образом, трековые детекторы имеют ряд преимуществ перед многими другими системами детектирования. Метод трековых детекторов непрерывно развивается, совершенствуется его методика и в настоящее время он используется в физике высоких энергий, в физике космических лучей, реакторной физике, металлургии, геологии, археологии, медицине, биологии, исследованиях метеоритов и образцов лунных пород.

Одним из недостатков ТТД является то, что просмотр больших площадей детекторов, как правило, с большим увеличением представляет собой достаточно сложную техническую проблему. Обработка данных трековых детекторов, проводившаяся оператором на оптических микроскопах вручную, требовала огромных затрат труда и времени.

В последние годы этот недостаток в значительной мере был преодолен благодаря прогрессу, который достигнут в производстве прецизионной техники, и созданию оптических столов с высокой точностью перемещения по командам от компьютеров, широкому применению современных приборов с зарядовой связью (CCD-камеры) для регистрации и оцифровывания оптических изображений и вычислительным возможностям современных компьютеров. Благодаря применению этих достижений прецизионной механики, возможностям средств вычислительной техники и разработке необходимого программного математического обеспечения стала реальностью полная автоматизация труда микроскопистов. При измерениях в таком автоматическом режиме оцифрованные изображения следов заряженных частиц и ядер в трековых детекторах, полученные при помощи CCD-камер, вводятся в компьютеры, математическое обеспечение которых позволяет производить поиск, распознавание и изучение треков, восстанавливать их пространственное положение. Такие автоматизированные системы уже существуют во многих странах, в частности, в Японии, Италии, Швейцарии (эксперименты CHORUS, OPERA, DONUT).

С 2000 года успешно работает, созданный в ФИАН'е комплекс ПАВИКОМ – Полностью АВтоматизированный Измерительный КОМплекс, в состав которого входят два микроскопа. Изначально комплекс создавался для обработки данных эксперимента EMU-15, в котором эмульсионная камера, включающая свинцовую мишень толщиной 0,4 мм и 38 слоёв фотоэмульсии, облучалась пучком ядер свинца с энергией 158 ГэВ/нуклон.

Универсальность и широкие возможности использованного при создании комплекса оборудования позволили значительно расширить круг решаемых экспериментальных задач. т.е. была реализована возможность обработки разных по своей природе ТТД: фотоэмульсий, пластиков и других твердотельных трековых детекторов. К настоящему времени ПАВИКОМ успешно использовался для анализа данных 9 экспериментов с ТТД. Такая широта охвата различных направлений исследований на ПАВИКОМ требует постоянной доработки программного обеспечения и делает невозможным использование одного программного пакета для всех задач. Основная причина такого подхода связана с тем, что не существует универсальных алгоритмов, применимых для одновременной обработки всех типов изображений, в том числе снимков следов частиц в ТТД различной природы. Это обусловлено большим разнообразием геометрических форм и комбинаций фигур, образуемых следами элементарных частиц в разных материалах, через которые они проходят. В то же время представляется нерациональным создавать множество узкоспециализированных программ по обработке материала каждого отдельного эксперимента.

Именно поэтому была поставлена задача разработки гибкой системы по автоматизированной обработке данных широкого спектра экспериментов с использованием трековых детекторов. Такая система была разработана и реализована автором в виде программного комплекса (ПК) блочно-модульного типа на основе применения метода распознавания образов.


Цели и задачи работы. Целью данной работы было создание универсального ПК для анализа данных трековых детекторов методом распознавания образов и его применение в физике высоких энергий, элементарных частиц и космических лучей. Разработанный ПК успешно используется на многоцелевой установке ПАВИКОМ для автоматизированной обработки данных разнообразных эмульсионных и твёрдотельных детекторов, что фактически сделало установку ПАВИКОМ уникальной.

К настоящему времени на ПАВИКОМ успешно обрабатываются данные, полученные в 9 экспериментах. Каждый из этих экспериментов нацелен на получение важных физических сведений о характеристиках взаимодействий элементарных частиц и ядер при релятивистских энергиях. Объем данных, требующих просмотра и анализа, составлял десятки тысяч изображений. Достигнутая высокая эффективность работы комплекса ПАВИКОМ стала возможной исключительно благодаря автоматизации обработки больших массивов информации.

Таким образом основным результатом данной работы является разработка, создание и применение ПК, позволяющего достаточно просто компоновать специализированные пользовательские программы, способные в автоматическом режиме обрабатывать изображения следов частиц в разных типах ТТД. Результаты, полученные при анализе данных конкретных экспериментов, продемонстрировали высокую эффективность его работы.

В рамках данного ПК, кроме того, была реализована распознающая система, основанная на применении искусственных нейронных сетей. Результаты по обработке изображений RICH-детектора показали её преимущество при определении характеристик космических частиц высоких энергий по сравнению с обычными методами обработки.


Достоверность полученных результатов обусловлена применением современных методов программирования, основанных на объектно-ориентированном подходе к построению программ, и использовании основных принципов и алгоритмов методов распознавания образов, а также современных математических методов обработки результатов. Достоверность также подтверждена соответствием полученных результатов и независимых измерений.


Научная новизна. Разнообразие геометрических форм и комбинаций фигур, образуемых следами частиц в трековых детекторах, приводит к невозможности обработки их изображений с помощью одной программы. Чтобы преодолеть эту трудность и в то же время автоматизировать обработку такого разнообразного набора объектов наиболее оптимальным образом, соответствующее программное обеспечение было реализовано в виде ПК, состоящего из отдельных функциональных блоков. Каждый из этих блоков отвечает за определённый вид обработки и соответствует одному из её этапов. Пользовательский вариант программы собирается из этих блоков в зависимости от характеристик, требуемых от неё, и дополняется программными элементами, связывающими отдельные блоки в единую программу.

Другим важным свойством ПК является его возможность обрабатывать в автоматическом режиме большие массивы изображений (до нескольких тысяч) в одном сеансе. Однако при обработке таких массивов очень часто приходится иметь дело с изображениями очень разными по своим характеристикам. Например, следы треков в толстослойных эмульсиях сильно меняются в зависимости от того, как близко от поверхности плёнки они расположены. Это связано с неравномерностью проявки эмульсии по толщине. Такая ситуация потребовала выработки специальных алгоритмов обработки изображений, которые в зависимости от качества конкретного изображения автоматически настраивают программу на условия, являющиеся оптимальными в данной ситуации.

В ходе работы над рассматриваемым ПК были также разработаны другие оригинальные алгоритмы, в частности, позволяющие проводить классификацию треков, в зависимости от особенностей геометрических и других характеристик следов частиц в материале. При появлении треков с новыми характеристиками созданная система может быть дополнена соответствующими алгоритмами и таким образом носит открытый характер и допускает расширение и развитие применительно к новым задачам и условиям обработки.

Особенности изображений детекторов некоторых экспериментов потребовали создания специальных блоков, использующих более сложные подходы: нейронные сети и метод нечётких множеств.


Научное и практическое значение работы определяется актуальностью задачи по обработке данных в физике высоких энергий, элементарных частиц и космических лучей. Особенностью разработанного ПК является возможность создавать программные пакеты на основе функциональных модулей, каждый из которых может воспроизводить определённые этапы обработки изображений и анализа треков с учётом особенностей конкретной задачи.


Внедрение результатов работы заключалось в создании пользовательских программ, построенных на основе блоков ПК, для автоматизированной обработки результатов измерений конкретных экспериментов. На основе работы этих программ получены следующие результаты:

• проведён анализ треков космических частиц в оливинах из метеоритов и получены зарядовые распределения тяжёлых и сверхтяжёлых ядер в оливине;

• исследована структура нейтроноизбыточного ядра ⁶Не и подтверждено существование динейтронной конфигурации в нём и её важная роль в процессах рассеяния;

• таблицы ядерных уровней ядра ¹⁶¹Ho дополнены новыми, ранее неизвестными линиями;

• разработана и апробирована методика измерения зарядов в толстослойных фотоэмульсиях;

• создана программа по измерению потоков нейтронов в эксперименте "Энергия плюс трансмутация". Использование метода нечётких множеств позволило проводить измерения в условиях больших загрузок;

• создана программа с использованием нейронных сетей для анализа изображений RICH-детектора. Показано преимущество данного подхода по сравнению с обычными методами.


Важным достоинством данного ПК является также то, что он не "привязан" жёстко к установке ПАВИКОМ и при необходимости может быть использован при обработке данных на других установках или просто для выделения на изображениях объектов, имеющих характерные признаки.


Личный вклад автора в проведённое исследование.

Автором был создан универсальный, блочно-модульного типа ПК для ПАВИКОМ. При этом автор разработал общую структуру ПК и системный подход к разбиению его на блоки, были созданы наборы классов для описания отдельных элементов структуры, пользовательские программы и получены результаты при обработке данных экспериментов по физике элементарных частиц и космических лучей.


Основные положения и результаты, выносимые на защиту.


I. Программный комплекс (ПК) блочно-модульного типа, созданный по принципу объектно-ориентированных систем для обработки изображений на основе метода распознавания образа, имеющий следующую структуру:

1. Блок, включающий операции с графическими файлами различных форматов и с видеопамятью компьютера для работы с автоматизированным микроскопом.

2. Блок обработки изображений, включающий следующие разделы.


• Алгоритмы линейных преобразований изображений (градиентные, Лапласа, сглаживающие и т.д.).

• Алгоритмы нелинейных преобразований изображений (медианные фильтры, повышение контраста и яркости, логические операции и т.д.).

• Операции с гистограммой почернений (аппроксимация пиков несколькими функциями Гаусса, алгоритмы поиска порога отсечения фона, автоматизированная оценка качества изображений).

• Операции по выделению кластеров треков и элементов треков частиц как самостоятельных объектов. Комплект классов для хранения информации о кластерах и их наборах.

• Процедуры определения характеристик кластеров.


3. Блок операций по поиску треков, вершин взаимодействия и их характеристик для экспериментальных задач по физике высоких энергий, элементарных частиц и космических лучей. Комплект классов для хранения информации о треках.

4. Блок математических операций, содержащий:


• Комплект классов элементарных геометрических объектов в двух- и трёх мерном пространстве - точки, прямые линии и операции с ними.

• Алгоритм минимизации функционала на основе алгоритма Нелдера-Мида и набор классов для аппроксимации точек методом наименьших квадратов (аппроксимация наборов точек функциями Гаусса и Ландау, аппроксимация набора точек прямыми на плоскости и в пространстве с учётом возможных выбросов, аппроксимация произвольными функциями и т.д.).


5. Блок визуализации. Графическое представление результатов работы ПК в виде последовательности точек, кривых, гистограмм и поверхностей.

6. Блок нейронной сети Хопфилда с обратным распространением ошибки (обучение и рабочий режим).


II. Программы пользовательского типа, разработанные на основе ПК, и результаты их применения для обработки экспериментальных данных фотоэмульсионных экспериментов:

• Исследование структуры нейтроноизбыточных ядер.

• Измерения зарядов релятивистских ядер в толстослойных эмульсиях.

• Изучение структуры уровней возбуждения ядер на основе анализа спектра электронов внутренней конверсии.


III. Результаты исследования характеристик частиц в твёрдотельных детекторах:

• потоки нейтронов в эксперименте "Энергия плюс трансмутация" в условиях малой и большой загрузок с использованием теории нечётких множеств.

• Зарядовый состав тяжёлых и сверхтяжёлых ядер космических лучей в оливинах из метеоритов.


IV. Программа, реализующая работу нейронной сети, для обработки данных RICH-детектора, являющаяся более эффективной по сравнению с другими методами при определении характеристик космических ядер.


Апробация результатов работы.

По теме диссертации опубликовано 77 работ в отечественных и зарубежных журналах: "Nuclear Instrument&Methods in Physics Research", "European Physical Journal", "Few-Body Systems", "Приборы и техника эксперимента", "Доклады Академии наук", "Radiation Measurements", "Известия РАН", "Письма в ЖТФ", "Вестник Отделения наук о Земле РАН", "Математическое моделирование" и др.


Результаты, полученные при анализе данных, неоднократно обсуждались на российских и международных конференциях и рабочих совещаниях. В частности, материалы диссертации докладывались на:

4^th и 5^th Conference on Nuclear and Particle Physics (2003, Fayoum, Egypt);

54 Международном совещании по ядерной спектроскопии и структуре атомного ядра (Белгород, 2004);

“Channeling 2004" – International Conference on Charged and Neutral Particles Channeling Phenomena (2004, Frascati, Italy);

LV National Conference on Nuclear Physics “Frontiers in the Physics of Nucleus” (2005, Saint-Petersburg):

International Conference Nuclear Physics and Atomic Energy (NPAE-2006, Киев);

23^rd International Conference on Nuclear Tracks in Solids; (Beijing, China 2006);

56 Международной конференции по проблемам ядерной спектроскопии и структуре атомного ядра (2006, г. Саров);

Международной конференции “Current problems in nuclear physics and atomic energy” (NPAE-Kyiv 2006);

20^th European Conference on Few-Body Problems in Physics (Pisa, Italy, 2007);

6^th International Conference on Nuclear and Particle Physics (2007, Luxor, Egypt);

XXXVI Lunar and Planetary Science Conference (2007, League City, Texas);

18 международной конференции «Взаимодействие ионов с поверхностью», ВИП-2007, (2007 г., Звенигород, Россия);

7^th International Conference on Radioactive Nuclear Beams (2006, Cortina d'Ampezzo, Italy);

VIII Международной конференции «Физико-химические и петрографические исследования в науках о Земле» (Москва, 2007 г.);

38^th, 39^th и 40^th Lunar and Planetary Science Conference, (Houston, USA 2007, 2008, 2009);

30-й Всероссийской конференции по космическим лучам (2008 г., Санкт-Петербург);

9^ой Международной конференция «Физико-химические и петрофизические исследования в науках о Земле» (Москва, 2008 г.);

24^th International Conference on Nuclear Tracks in Solids (Bologna, Italy, 2008);

Conference CAMMAC (COMETS, ASTEROIDS, METEORS, METEORITES, ASTROBLEMS, CRATERS) (Украина, г. Винница, 2008);

XIX Международной конференции "Взаимодействие ионов с поверхностью" (ВИП-2009);

72 Annual Meeting of the Meteoritical Society (Nancy, France, 2009);


Общая структура работы. Диссертация состоит из восьми глав, в том числе Введение, Заключение и Приложение, содержит 167 страниц текста, 130 рисунков и список литературы из 162 наименований.


СОДЕРЖАНИЕ РАБОТЫ


Во введении описана современная ситуация в физике элементарных частиц, связанная с использованием твердотельных трековых детекторов (ТТД) в экспериментах, типы детекторов, методы обработки и анализа данных. Показаны преимущества ТТД по сравнению с другими типами детекторов. Приведены аргументы в пользу использования гибридных детекторов, объединяющих твёрдотельные детекторы и различные электронные системы для получения целеуказания и локализации области поиска треков в детекторе. Проанализирована современная ситуация с обработкой данных трековых детекторов в автоматическом режиме. На конкретных примерах показано, что практически все установки с автоматизированной системой обработки ТТД являются узкоспециализированными, позволяющими производить обработку данных только одного конкретного эксперимента, для которого они создавались. В этом смысле комплекс ПАВИКОМ - уникальная установка, поскольку является прибором многоцелевого назначения, успешно используемым для обработки самых разных твёрдотельных трековых детекторов: фотоэмульсии, пластика, рентгеновской плёнки, минералов. Очевидно, что при таком подходе к обработке данных на ПАВИКОМ ПК для автоматизированной обработки должен иметь гибкую структуру, которая позволяла бы перенастраивать её в случае необходимости анализировать треки с новым набором характеристик.


Во второй главе даётся краткое описание ПАВИКОМ и его системы управления, которая включает несколько блоков и отвечает за режимы движения микроскопа относительно изучаемого объекта и способы считывания и захвата изображений. Поскольку треки частиц представляют собой пространственные объекты внутри объема детектора, режим движения должен предусматривать достаточно сложную траекторию движения микроскопа по всем трём осям.

ПАВИКОМ – установка многоцелевого назначения, поэтому в этой главе приводятся примеры изображений следов частиц в экспериментах с различными твёрдотельными детекторами, которые обрабатываются на установке ПАВИКОМ. Эти примеры позволяют понять качественное различие в характеристиках треков и необходимость проводить их анализ на основе разных по составу наборов признаков.

В связи с тем, что анализ треков производится на основе широкого спектра характеристик следов частиц, разработка ПК велась с применением метода распознавания образов. В данной главе приводится краткое описание этого метода, существующих в нём понятий и приёмов.

Анализ изображений и обнаружение на них объектов с определенным набором характеристик разбивается на несколько этапов. Основными из них являются следующие:


1. Предварительная обработка изображений. Цель этого этапа - провести такое преобразование исходного изображения, чтобы, по возможности, отделить фон и помехи от анализируемых объектов.

2. Кластеризация – выделение анализируемых областей изображения (кластеров) как самостоятельных объектов и определение их характеристик.

3. Анализ кластеров и классификация отобранных объектов в соответствии с выбранным пространством признаков, распределение их по группам, исключение оставшихся помех.

4. Содержательный анализ полученных объектов и их групп. Получение физических результатов.


Одним из важнейших этапов обработки изображений является их предварительная обработка с целью выявить различие между фоном и искомыми объектами и сделать его по возможности более резким. Изображения, обрабатываемые на компьютере, имеют, как правило, форму прямоугольника, состоящего из многочисленных мелких прямоугольников, называемых пикселами. Их количество по вертикали и горизонтали характеризует разрешение изображения. Каждый пиксел, в свою очередь, характеризуется яркостью и цветом. Преобразования изображений сводятся к изменениям свойств пикселов. Большинство алгоритмов такого преобразования обычно называются фильтрами, так как многие из соответствующих методов и алгоритмов используют приёмы, разработанные для обработки электрических и акустических сигналов, когда с помощью специальных устройств отсекаются или ослабляются те или иные частоты колебаний.

В данной главе рассматриваются методы преобразования изображений, которые могут быть разбиты на три категории в зависимости от затрагиваемых областей: глобальная, локальная и точечная. При глобальных преобразованиях новое значение пиксела зависит от значений всех пикселов изображения, при локальном только от значений в некоторой его окрестности. При точечном преобразовании учитывается только значение текущего пиксела. В частности, приводятся сведения об использовании различных методов устранения помех и коррекции изображений таких, как сглаживающие, градиентные и нелинейные фильтры, а также нелинейные преобразования яркости и контрастности.

Приведены приёмы устранения аппаратных помех: неравномерность фона, наличие темных пятен с фиксированным положением на изображении и искажения за счёт недостатков оптической системы.

Важной характеристикой при обработке изображений является гистограмма почернений, которая показывает, сколько пикселов определённой степени почернения имеется на изображении. Её важность определяется несколькими обстоятельствами.

Во-первых, по ней оценивается качество предварительной обработки. Так, исходные изображения, как правило, характеризуются нерегулярной гистограммой. После обработки она должна иметь более гладкое поведение, что отражает более чёткое разделение фона и анализируемых объектов. Пример исходной гистограммы и полученной после обработки изображения фотоэмульсии в эксперименте на пучках ⁶He показан на рисунке 1. Шкала рисунка по горизонтали содержит числа от 0 до 255, что соответствует одному байту на один пиксел изображения, причём 0 соответствует чёрным пикселам, а 255 - белым. Промежуточные значения задают различные степени градации серого цвета.

Во-вторых, гистограмма помогает в выборе порога степени почернений при отсечении фона и кластеров следов частиц. Основной пик на гистограммах обработанных изображений, как правило, содержит пикселы фона. В наших задачах анализируемые объекты (следы частиц), будучи более тёмными, как правило, находятся на левом "хвосте" гистограмм. Основная задача бинаризации заключается в отделении этих объектов от фона. Для этого левая часть гистограммы анализируется таким образом, чтобы найти уровень почернения, который наиболее эффективным образом отсекает пикселы фона и части помех. На рисунке 1 оптимальный уровень порога на гистограмме после фильтрации и усиления контраста показан стрелкой (Т^пор=101).

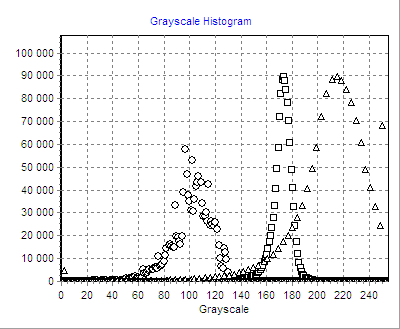

Рисунок 1.

Гистограмма почернений: кружок - исходное изображение, квадрат – после фильтрации, треугольник – после фильтрации и усиления контраста. Стрелка показывает порог степени почернения при бинаризации.


Решающее значение при анализе изображений играет оптимальный выбор пространства признаков, т.е. характеристик анализируемых объектов. В данной главе обсуждается процедура такого выбора на основе экспертной оценки специалистов в предметной области.

В приведённых в главе примерах изображений показано, что следы частиц в разных экспериментах отличаются по своим характеристикам настолько сильно, что их невозможно обработать в едином программном продукте. По этой причине автором был принят модульный вариант структуры ПК, в состав которого входят самостоятельные функциональные блоки, соответствующие отдельным этапам обработки изображений и которые могут быть собраны и настроены в соответствии с особенностями конкретного эксперимента. Основные блоки системы включают следующие составляющие:

1. Блок, включающий операции с графическими файлами различных форматов и с видеопамятью компьютера и видеопоцессора для работы с автоматизированным микроскопом.

2. Блок обработки изображений, включающий следующие разделы

   • Алгоритмы линейных преобразований изображений (градиентные, Лапласа, сглаживающие и т.д.)

   • Алгоритмы нелинейных преобразований изображений (медианные фильтры, повышение контраста и яркости, логические операции и т.д.)

   • Операции с гистограммой почернений (аппроксимация пиков несколькими функциями Гаусса, алгоритмы поиска порога отсечения фона, автоматизированная оценка качества изображений)

   • Операции по выделению кластеров треков и элементов треков частиц как самостоятельных объектов. Комплект классов для хранения информации о кластерах и их наборах.

   • Процедуры определения характеристик кластеров.

3. Блок операций по поиску треков, вершин взаимодействия и их характеристик для разных экспериментальных задач. Комплект классов для хранения информации о треках.

4. Блок математических операций, содержащий:


• Комплект классов элементарных геометрических объектов в двух- и трёх- мерном пространстве - точки, прямые линии и операции с ними .

• Алгоритм минимизации функционала на основе алгоритма Нелдера-Мида и набор классов для аппроксимации точек методом наименьших квадратов (аппроксимация наборов точек функциями Гаусса и Ландау, аппроксимация набора точек прямыми на плоскости и в пространстве с учётом возможных выбросов, аппроксимация произвольными функциями и т.д.).


5. Блок визуализации. Представление результатов работы ПК в виде последовательности точек, кривых, гистограмм и поверхностей.

6. Блок, выполняющий программным путём работу нейронной сети Хопфилда с обратным распространением ошибки (обучение и рабочий режим).


Такое деление соответствует также объектно-ориентированному подходу в программировании, принятому в языке С++, на котором разрабатывался созданный ПК. В таком представлении крупные блоки делятся на более мелкие объекты (классы), которые, в свою очередь, подразделяются на ещё более мелкие части. В итоге возникает иерархия классов, в целом воспроизводящая структуру системы в целом и связи между её отдельными частями. В каждой новой задаче собирается своя структура, отражающая особенности данной задачи.

В последующих двух главах подробно описаны наиболее важные блоки ПК и их реализация применительно к конкретным экспериментам.
