Рекомендации по определению физико-механических свойств мерзлых дисперсных грунтов геофизическими методами Москва Стройиздат 1989

Вид материала

Документы

Содержание Экспериментально-аналитический способ градуировки радиоизотопных приборов для определения плотности и объемной влажности грунтов Форма записи результатов измерений Пример определения физико-механических свойств мерзлого грунта по данным радиоизотопного каротажа

Подобный материал:

• Технические характеристики гусеничного бульдозера shantui sd16, 56.18kb.
• Рекомендации по статистическим методам контроля и оценки прочности бетона с учетом, 1336.84kb.
• Программа дисциплины дпп. Ф. 06 Коллоидная химия, 137.52kb.
• Вопросы к экзамену по дисциплине «поверхностные явления и дисперсные системы», 37.35kb.
• Определение механических характеристик грунтов, 94.24kb.
• Задачи семинара: представление молодыми учеными результатов исследований, полученных, 43.3kb.
• Улучшение физико-механических свойств фанеры на основе модифицированных нафтолами карбамидоформальдегидных, 238.15kb.
• Инженерные методы улучшения свойств грунтов, 142.51kb.
• Рекомендации по применению метода виброзондирования при инженерно-геологических изысканиях, 399.38kb.
• Развитие методов Оценки физико-механических свойств горных пород в массиве для геомеханического, 794.75kb.

Рис. 1. Градуировочный график зависимости плотности грунта g от регистрируемой скорости счета N_g

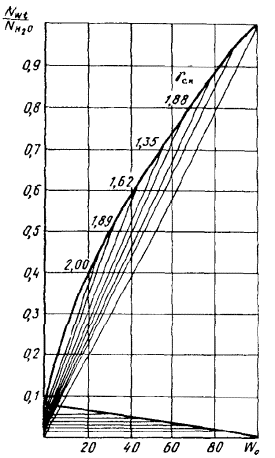

Рис. 2. График зависимости объемной влажности W_о от относительной скорости счета N_Wt/ с учетом плотности скелета грунта g_ск.

Приложение 14

ЭКСПЕРИМЕНТАЛЬНО-АНАЛИТИЧЕСКИЙ СПОСОБ ГРАДУИРОВКИ РАДИОИЗОТОПНЫХ ПРИБОРОВ ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОТНОСТИ И ОБЪЕМНОЙ ВЛАЖНОСТИ ГРУНТОВ

Практика применения радиоизотопных плотномеров и влагомеров и анализ зависимостей регистрируемых этими приборами скоростей счета от плотности и объемной влажности показывают, что зависимость плотности g_i от скорости счета N_i можно с достаточной точностью апроксимировать следующей функцией:

g_i = 1 + a_g lg N_в/N_i,                                                          (1)

где a_g - постоянный коэффициент (при конкретных условиях измерений радиоизотопным плотномером); N_в - скорость счета на эталонной среде с плотностью, равной 1 г/см³ (в качестве такой среды обычно принимается вода).

Коэффициент a_g определяется при измерении на любой эталонной среде с известным значением g_i

a_g = (g_i - 1)/lg N_в/N_i.                                                          (2)

Для радиоизотопного влагомера зависимость объемной влажности W_о от регистрируемой скорости счета N_i при полном влагонасыщении грунта может быть описана следующей функцией:

W_оi = (N_i/N_в) a_W,                                                             (3)

где a_W - постоянный коэффициент (при конкретных условиях измерений нейтронным влагомером).

Коэффициент a_W определяется (как и в случае радиоизотопного плотномера) при измерении на любой эталонной (водонасыщенной) среде с известным значением W_оi:

a_W = lg W_оi/lg N_i N_в.                                                           (4)

При измерениях радиоизотопным влагомером на любом (водонасыщенном и неводонасыщенном) грунте объемную влажность можно определить по зависимости

W_оi = А (N_i/N_в) - В,                                                         (5)

где А и В - коэффициенты, причем коэффициент А = f (g_d), а В = 0,02.

Зависимость коэффициента А от g_d может быть аппроксимирована выражением вида

                                                          (6)

Для определения коэффициентов А_о и К, входящих в зависимость (6), необходимо иметь либо минимум две эталонные среды с различными значениями g_d, либо иметь зависимость (3) для водонасыщенных грунтов и найти коэффициент А, как функцию g_d для точек, расположенных на графике формулы (3) с использованием формулы (5).

Определение объемной влажности по формуле (5) при неизвестном значении плотности g_d производят путем последовательных приближений (итераций). Для этого вначале определяют объемную влажность, соответствующую g_d = 1,6 г/см³. Затем по полученному значению плотности грунта и объемной влажности определяют новое значение g_d. Если новое значение g_d отличается от g_d = 1,6 г/см³ более чем на 0,5 г/см³, производят следующее определение объемной влажности для нового значения g_d и снова определяют g_d. Эту операцию производят до тех пор, пока последующее значение будет отличаться от предыдущего менее чем на 0,5 г/см³. Обычно конечный результат достигается за 1-2 описанные операции.

Приложение 15

ФОРМА ЗАПИСИ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Участок______________________ «____»_______________ 198____ г.

Скважина № _______________________________ км ________________

№ п. п.	h, м	dnpoб, мм	dизмер мм	Kd	Ng, имп/с	KNg, имп/с	, имп/с	NW, имп/с	g, т/м3	Wо, %	gd, т/м3	Wс, %	tизм, мин	Примечание

Оператор:                                  Вычислитель:                                 Проверил:

Приложение 16

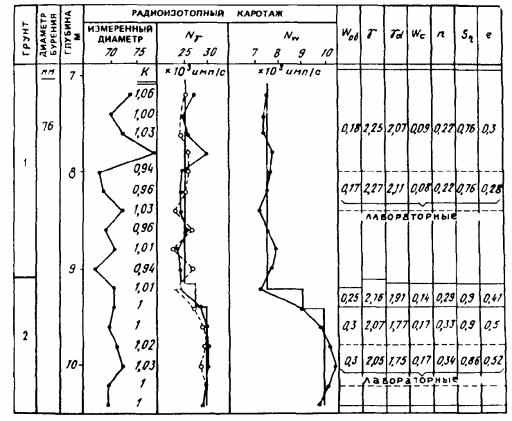

ПРИМЕР ОПРЕДЕЛЕНИЯ ФИЗИКО-МЕХАНИЧЕСКИХ СВОЙСТВ МЕРЗЛОГО ГРУНТА ПО ДАННЫМ РАДИОИЗОТОПНОГО КАРОТАЖА



Пример определения

1 - глинистый грунт с валунами - 20 %, с супесью, заполнитель до 40 % гнезда крупного и гравелистого песка, мерзлый, тонкокорковая криотекстура, при оттаивании водонасыщенный; 2 - песок гравелистый, мерзлый. Криотекстура массивная, при оттаивании водонасыщенный

ЛИТЕРАТУРА

1. Рекомендации по применению геофизических методов для определения инженерно-геологических характеристик мерзлых дисперсных грунтов/ПНИИИС Госстроя СССР - М.: Стройиздат, 1984. - 32 с.

2. Справочник геофизика. Т. 3. Электроразведка. - М.: Недра, 1980. - 518 с.

3. Инструкция по электроразведке/Министерство СССР. - Л.: Недра, 1984. - 352 с.

4. Руководство по интерпретации кривых ВЭЗ МДС/ПНИИИС Госстроя CCCР. - М.: Стройиздат, 1984. - 200 с.

5. Рекомендации по лабораторному изучению строения мерзлых грунтов/ПНИИИС Госстроя СССР. - М.: Стройиздат, 1984. - 36 с.

6. Фролов А.Д. Электрические и упругие свойства криогенных пород. - М.: Наука, 1977. - 254 с.

7. Савич А.И., Ященко З.Г. Исследование упругих и деформационных свойств горных пород сейсмоакустическими методами. - М.: Недра, 1979. - 214 с.

8. Зыков Ю.Д., Рождественский Н.Ю., Червинская О.П. Упругие и электрические свойства сильнольдистых мерзлых пород и льда//Проблемы геокриологии. - М.: Наука, 1983. - С. 118-127.

9. Тишкин В.А., Гребешев В.М., Мамзелев А.П. Применение изотопных методов при изысканиях//Транспортное строительство. - 1985. - № 11. - С. 14-16.

10. Горяинов Н.И., Ляховицкий Ф.М. Сейсмические методы в инженерной геологии. - М.: Недра, 1979. - 143 с.

11. Никитин В.Н. Основы инженерной сейсмики. - М.: Изд-во МГУ, 1981. - 177.
