3.6 Аттестация рабочего места по параметру вибрации
(класс условий труда на рабочем месте
для локальной и общей вибрации)
3.6.1 При аттестации рабочего места допустимый класс устанавливается, если значения V; a; La; Lv меньше или равно предельно допустимому уровню (ПДУ), если контролируемый параметр превышает ПДУ, то класс вредности устанавливается в зависимости от величины превышения (см. таблицу 1).
Классы условий труда на рабочем месте для локальной и общей вибрации
Таблица 1
| Название фактора, показатель, единица измерения | Класс условий труда | |||||
| допустимый | вредный | Опасный (экстрем.) | ||||
| 2 | 3.1 | 3.2 | 3.3 | 3.4 | 4 | |
| Превышение ПДУ до… | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВИБРАЦИЯ ЛОКАЛЬНАЯ Эквивалентный корректированный уровень виброскорости, дБ | ≤ ПДУ* | 3 | 6 | 9 | 12 | >12 |
| ВИБРАЦИЯ ОБЩАЯ Эквивалентный корректированный уровень виброскорости, дБ | ≤ ПДУ** | 6 | 12 | 18 | 24 | >24 |
** В соответствии с санитарными нормами СН 2.2 4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий».
3.6.2 Предельно допустимый уровень (ПДУ) вибрации – это уровень фактора, который при ежедневной (кроме выходных дней) работе, но не более 40 часов в неделю в течение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдалённые сроки жизни настоящего и последующих поколений. Соблюдение ПДУ вибрации не исключает нарушений здоровья у сверхчувствительных лиц.
4 Используемое оборудование и приборы
4.1 Вибростенд

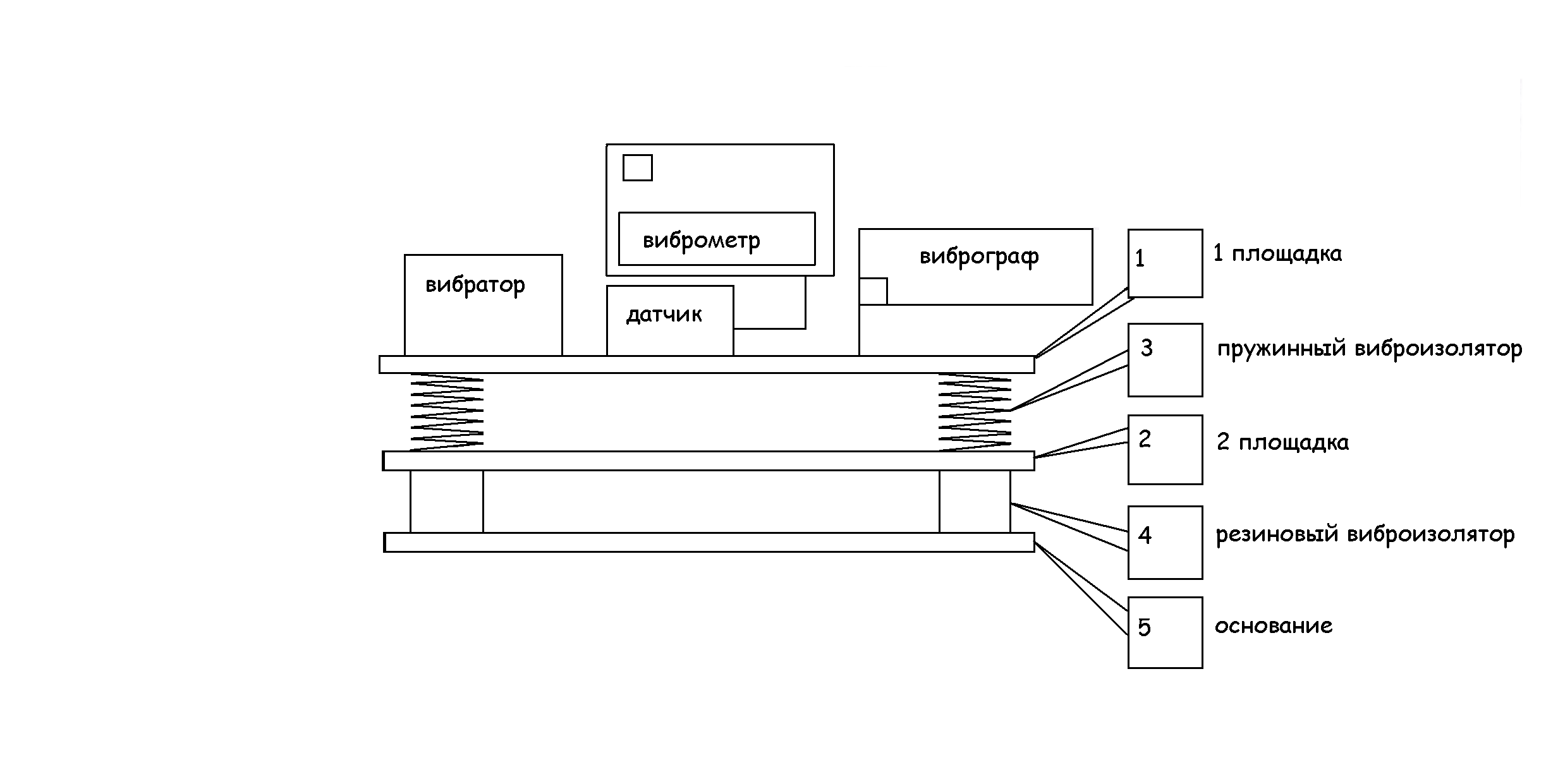

Рисунок 7 – Вибростенд
Вибростенд состоит из:
- двух площадок (№1 и №2) разделённых виброизолирующими опорами. На площадке №1 установлен источник вибрации – компрессор (работает с постоянной частотой 50 Гц);
- виброизмерительного прибора ВВМ-201 (см. рисунок 8);
- датчика вибропреобразователя ДН-3-М1 (см. рисунок 9).
4.2 Виброизмерительный прибор ВВМ-201

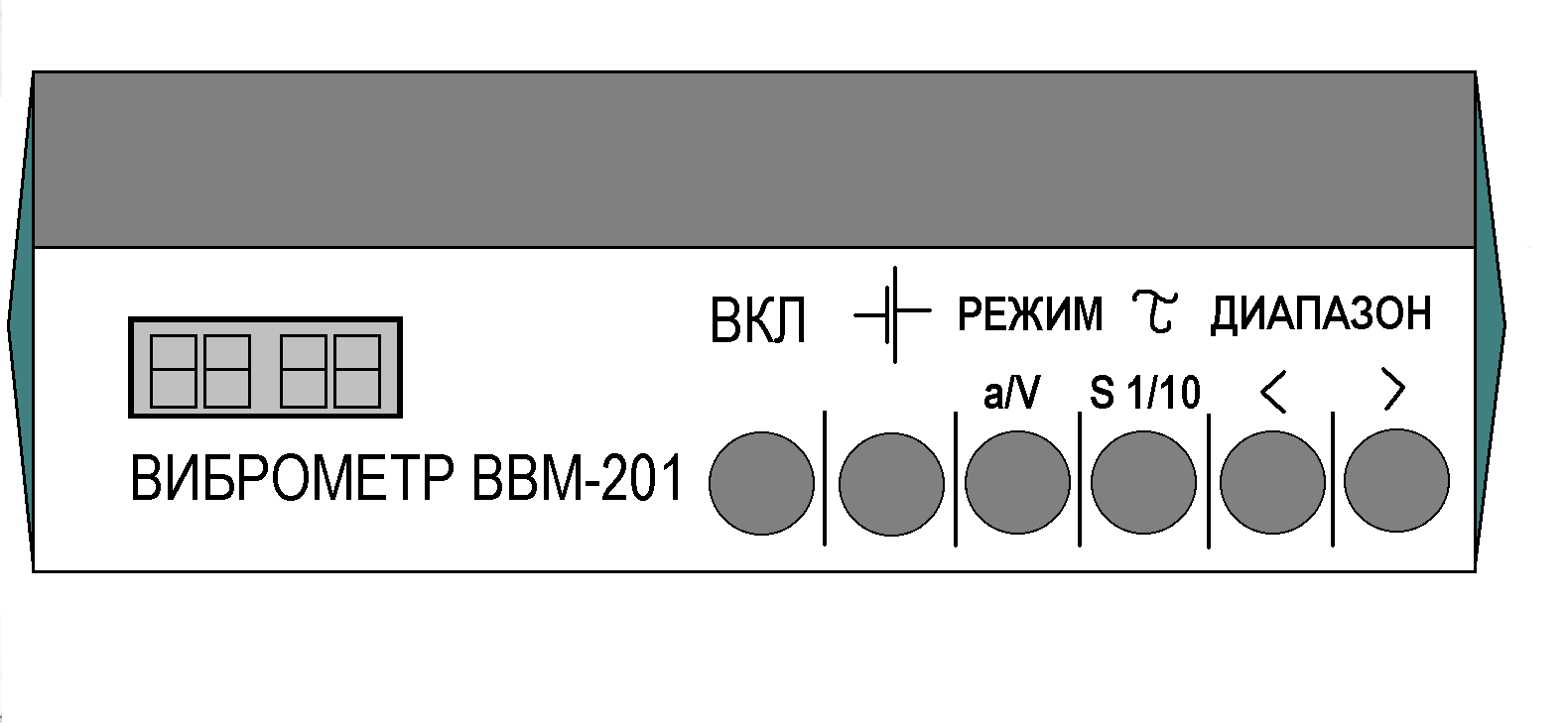

Рисунок 8 – Панель виброметра ВВМ-201
На передней панели прибора расположены:
4.2.1 ЖКИ (жидкий кристаллический индикатор); переключатели: ВКЛ – включение и выключение питания прибора;
4
.2.2 Кнопка: « » проверки разряда батарейки питания (в лабораторной работе используется сетевое питание прибора);4.2.3 Кнопка: РЕЖИМ а/V – переключения режима работы для замеров корректированных параметров виброскорости либо виброускорения;
4.2.4 Переключатель F, S 1/10 для выбора постоянной времени измерения (1 или 10 с), (в лабораторной работе не используется);
4.2.5 Кнопка: ДИАПАЗОН «< >» для переключения диапазонов измерения в сторону уменьшения или увеличения чувствительности.
4.3 Последовательность проведения замеров
при работе с виброметром ВВМ-201
4.3.1 Во время записи вибрации датчик на вибростенде удерживается рукой так, чтобы был постоянный контакт датчика виброметра с вибрируемой поверхностью;
4.3.2 После установки датчика на площадке проводим замеры до 20 с;
4.3.3 Интервал между снятием показаний должен быть не менее 10 с;
4.3.4 Разброс величин снимаемых параметров не должен превышать 1,5 раза, в качестве результата измерений следует принимать максимальное значение;
4.3.5 При разбросе значений показаний более, чем в 1,5 раза необходимо провести ещё 2 наблюдения;
4.3.6 Показания фиксируются в момент отсчёта независимо от поведения цифровой индикации (смены показаний), не производя визуального усреднения показаний (ГОСТ 12.1.12-90);
4.4 Датчик вибропреобразователь ДН-3-М1
4.4.1 Принцип работы датчика (пьезоэлектрического вибропреобразователя ДН-3-М1) основан на прямом пьезоэффекте. Пьезоэлементы вибропреобразователя испытывают деформации сжатия-растяжения, в результате чего на поверхности пьезоэлемента возникают электрические заряды, пропорциональные действующей силе. В приборе сигнал, поступающий с вибропреобразователя, согласуется, усиливается, нормируется, фильтруется, интегрируется, преобразуется и измеряется.
Основные технические характеристики прибора:
Время установления рабочего режима не более 1 мин.
Рабочая полоса частот вибропреобразователя при измерении щупом от 3 до 500 Гц.
Рисунок 9 – Общий вид вибропреобразователя
- основание;
- пьезоэлемент;
- винт;
- крышка;
- масса инерционная;
- втулка;
- контакт;
- втулка;
- колпачок;
- кольцо.
5 Варианты заданий анализируемых рабочих мест
Варианты заданий
Таблица 2
| № варианта | Рабочее место | Длительность воздействия вибрации, час |
| 1 | Программист ПК | 3 |
| 2 | Администратор | 2 |
| 3 | Менеджер | 3 |
| 4 | Токарь | 4 |
| 5 | Водитель грузового автомобиля | 5 |
| 6 | Штукатур | 6 |
| 7 | Тракторист на с/х работах | 7 |
| 8 | Конструктор | 8 |
| 9 | Строитель (крановщик) | 6 |
| 10 | Бухгалтер | 8 |
| 11 | Сварщик | 6 |
| 12 | Вальцевой на мельнице | 8 |
| 13 | Каменщик | 7 |
| 14 | Водитель электрокары | 6 |
| 15 | Круповейщик | 8 |
| 16 | Электрик-мантажник (работа с ручным механизированным инструментом) | 6 |
| 17 | Слесарь-сборщик (работа с ручным механизированным инструментом) | 7 |
6 Последовательность выполнения измерений и обработка экспериментальных данных
6.1 Последовательность измерений
6.1.1 Включить вибратор и прибор виброметр ВВМ-201;
6.1.2 Выбрать необходимый режим а/V для замеров корректированных параметров виброскорости, либо виброускорения;
6.1.3 Манипулируя кнопками «ДИАПАЗОН», установить требуемый диапазон измерения и произвести отсчёт по индикатору с учётом положения светящейся точки (индикация перегрузки-точки во всех разрядах или единица в старшем разряде);
6.1.4 Измерить в соответствии с выбранным вариантом самостоятельно или по заданию преподавателя.
- параметры общей вибрации при помощи датчика ДН-3-М1 по осям Xo; Yo; Zo на площадке №1;
- параметры локальной вибрации по осям Xл; Yл; Zл на площадке №2;
- по каждой оси выполняется три измерения (см. п. 6.2);
6.1.5 После окончания измерений кнопкой «ВКЛ» выключить виброметр, затем отключить от сети виброметр и вибратор.
6.1.6 Обработанные экспериментальные данные занести в таблицу 3;
6.2 Обработка экспериментальных данных
(В лабораторной работе это: корректированные виброскорость или виброускорение)
6.2.1 Определяем среднеквадратические параметры вибрации (Uк) по формуле:
(13)где
Uik – значение параметра вибрации при i-ом наблюдении;
n – число наблюдений.
Таблица 3 - Результаты измерения параметров вибрации
| № варианта | | |||
| Наименование рабочего места и источник возникновения вибрации | | |||
| Длительность воздействия вибрации | | |||
| Способ передачи вибрации на человека | общая | локальная | ||
| Измеренные корректированные значения | V м/с | X | | |
| Y | | | ||
| Z | | | ||
| Соответствующие уровни в дБ | X | | | |
| Y | | | ||
| Z | | | ||
| а м/с2 | X | | | |
| Y | | | ||
| z | | | ||
| Соответствующие уровни в дБ | X | | | |
| Y | | | ||
| Z | | | ||
Продолжение таблицы 3
| № варианта | | |||
| Наименование рабочего места и источник возникновения вибрации | | |||
| Длительность воздействия вибрации | | |||
| Способ передачи вибрации на человека | общая | локальная | ||
| Нормативные корректированные значения | V м/с | Z | | |
| X, Y | | | ||
| Соответствующие уровни в дБ | Z | | | |
| X, Y | | | ||
| а м/с2 | Z | | | |
| X, Y | | | ||
| Соответствующие уровни в дБ | Z | | | |
| X, Y | | | ||
| Соответствие измеренных параметров нормативным | | | ||
| Класс условий труда | | | ||
6.3 Примеры выполнения измерения
6.3.1 Пример 1. В данном случае рассматривается 15 вариант задания, рабочее место круповейщика на мельнице. Вибрация общая технологическая (За) (см. п. 3.2.2).
6.3.2 Для общей вибрации измерения выполняются на платформе №1 по осям Х0; Y0; Z0 (виброскорости):
– ось Х0
V1(общ) = 4,3 · 10-4 м/с
V2(общ) = 4,1 · 10-4 м/с
V3(общ) = 4,2 · 10-4 м/с
В соответствии с формулой 13 см. обработку экспериментальных данных. Определяем измеренные корректированные средние квадратичные значения виброскорости:
Полученные значения заносим в таблицу 4
– ось Y0
V1(общ) = 2,1 · 10-4 м/с
V2(общ) = 2,0 · 10-4 м/с
V3(общ) = 2,2 · 10-4 м/с
После обработки экспериментальных данных по формуле 13 получим Vy(общ) = 2,1 · 10-4 м/с
Полученное значение заносим в таблицу 4
– ось Z0
V1(общ) = 2,6 · 10-3 м/с
V2(общ) = 2,4 · 10-3 м/с
V3(общ) = 2,5 · 10-3 м/с
После обработки экспериментальных данных по формуле 13 получим Vz(общ) = 2,5 · 10-3 м/с.
Значение Vz(общ) заносим в таблицу 4. Соответствующие уровни Lv в дБ определяем по таблице (приложение Д) или по формуле 3.
Таблица 4 – Результаты измерения к примеру 1.
| № варианта | 15 | |||
| Наименование рабочего места и источник возникновения вибрации | Круповейщик общая технологическая 3а | |||
| Длительность воздействия вибрации, час | 8,0 | |||
| Способ передачи вибрации на человека | общая | локальная | ||
| Измеренные корректированные значения | V м/с | x | 4,2·10-4 | |
| y | 2,1·10-4 | | ||
| z | 2,5·10-3 | | ||
| Соответствующие уровни в дБ | x | 78 | | |
| y | 72 | | ||
| z | 94 | | ||
| а м/с2 | x | | | |
| y | | | ||
| z | | | ||
| Нормативные корректированные значения | V м/с | z | }0,2·10-2 | |
| x, y | | |||
| Соответствующие уровни в дБ | z | }92 | | |
| x, y | | |||
| а м/с2 | z | | | |
| x, y | | | ||
| Соответствующие уровни в дБ | z | | | |
| x, y | | | ||
| Соответствие измеренных параметров нормативным | превышение на 2 дБ | | ||
| Класс условий труда (смотри п.3.6) | 3.1 | | ||
Вывод: т.к. в соответствии с таблицей 1 класс условий труда 3.1, т.е условия труда характеризуются такими отклонениями от гигиенических нормативов, которые вызывают функциональные изменения в организме восстанавливающиеся, при более длительном прерывании контакта с вибрацией (чем к началу следующей смены), и увеличивают риск повреждения здоровья. Необходимо разработать мероприятия, компенсирующие этот риск.
6.3.4 Пример 2. Варианта задания 16. Рабочее место электрика-монтажника. Вибрация локальная. Работа с ручным механизированным инструментом (см. пункт 3.2.2).
6.3.5 Для локальной вибрации измерения выполняются на платформе №2 по осям хл; ул; zл (виброскорости)
ось х(лок)
V1л = 2,4 · 10-2 м/с
V2л = 2,6 · 10-2 м/с
V3л = 2,53 · 10-2 м/с
После обработки экспериментальных данных по формуле 13 получим Vх(лок) =2,51· 10-2 м/с
ось у(лок)
V1(л) = 1,2 · 10-4 м/с
V2(л) = 1,1 · 10-4 м/с
V3(л) = 1,3 · 10-4 м/с
После обработки экспериментальных данных по формуле 13 получим Vу(лок) = 1,2· 10-4 м/с
ось z(лок)
V1(л) = 1,3 · 10-2 м/с
V2(л) = 1,38 · 10-2 м/с
V3(л) = 1,45 · 10-2 м/с
После обработки экспериментальных данных по формуле 13 получим Vz(лок) = 1,38· 10-2 м/с
Результаты Vх(лок); Vу(лок); Vz(лок) и соответствующие им уровни заносим в таблицу 5.
Т.к. длительность воздействия 6 часов (360 минут), а нормы (см. таблицу 3, приложение В) для длительности воздействия 8 часов (480 минут) определяем нормативное корректированное значение параметров вибрации с учетом времени воздействия по формулам 10,11.
м/с
дБПолученные значения заносим в таблицу 5.
Таблица 5 – Результаты измерения к примеру 2.
| № варианта | 16 | |||
| Наименование рабочего места и источник возникновения вибрации | Электрик-монтажник работа с ручным механизированным инструментом | |||
| Длительность воздействия вибрации, час | 6 час | |||
| Способ передачи вибрации на человека | общая | локальная | ||
| Измеренные корректированные значения | V м/с | x | | 2,51·10-2 |
| y | | 1,2·10-4 | ||
| z | | 1,38·10-2 | ||
| Соответствующие уровни в дБ | x | | 114 | |
| y | | 68 | ||
| z | | 69 | ||
| а м/с2 | x | | | |
| y | | | ||
| z | | | ||
| | Соответствующие уровни в дБ | x | | |
| y | | | ||
| z | | | ||
| Нормативные корректированные значения | V м/с по времени | z | | }2,3·10-2 |
| x, y | | |||
| Соответствующие уровни в дБ | z | | }129 | |
| x, y | | |||
| а м/с2 | z | | | |
| x, y | | | ||
| Соответствующие уровни в дБ | z | | | |
| x, y | | | ||
| Соответствие измеренных параметров нормативным | | Не превышает | ||
| Класс условий труда | | Допустимый (2 кл) | ||
Вывод: допустимые условия труда, характеризуются такими уровнями факторов среды, которые не превышают установленных гигиенических нормативов для рабочих мест, а возможные изменения функционального состояния организма восстанавливаются во время регламентированного отдыха или к началу следующей смены. Они не должны оказывать неблагоприятного воздействия на состояние здоровья работающих и их потомство. Допустимые условия труда условно относятся к безопасным.
