УДК 687:02

Составитель: доц. Л.Г. Хисамиева

Подбор материалов в пакет изделия. Разработка конфекционной карты: Метод. указания к лаб. работе / Казан. гос. технол. ун-т; Сост.: Л.Г. Хисамиева. Казань, 2005. 32 с.

Рассмотрен процесс подбора материалов для проектирования швейных изделий, включающий в себя несколько этапов. Представле­ны необходимые наглядные и справочные материалы.

Предназначены для студентов специальности 280800 «Техноло­гия швейных изделий», изучающих дисциплину «Материалы для оде­жды и коифекционирование»; для студентов специальностей 280900 «Конструирование швейных изделий» и 052400 «Дизайн», изучающих дисциплину «Конфекционирование материалов для одежды».

Подготовлены на кафедре моды и технологий.

Печатаются по решению методической комиссии института технологий легкой промышленности, моды и дизайна

В условиях постоянного обновления и расширения ассорти­мента текстильных материалов, используемых для изготовления оде­жды, особое значение приобретает научно обоснованный выбор мате­риалов на изделие. При конфекционировании необходимо из широко­го ассортимента тканей выбрать такие, которые, с одной стороны, от­вечали бы современным направлениям моды и повышенным требова­ниям к качеству одежды, а с другой - дали бы возможность рекомен­довать совершенную конструкцию и технологию, устанавливали бы правильные режимы обработки, обеспечивали экономичность изде­лия.

На практике конфекционирование материалов для верхней одежды осуществляется комиссией, включающей представителей всех служб предприятия, занимающихся вопросами проектирования и сбы­та продукции, во главе с главным инженером производства. На все утвержденные к запуску модели составляют конфекционные карты.

Цель данной работы - выработать у студентов умение осуществ­лять обоснование и выбор оптимальных материалов для швейных из­делий определенного вида и назначения в зависимости от свойств и структуры материалов. Итогом работы является разработка и обосно­вание конфекционной карты на проектируемое изделие.


Рецензенты:

конфекционер ОАО «Адонис» ст. преп. кафедры МТ, ИТЛПМД

Л.С. Белоусова

В.И. Нечаева

Лабораторная работа

Задания:

1. Разработать модель изделия. Ассортимент изделия выбирается
   самостоятельно или по заданию преподавателя.

2. Разработать и обосновать требования к проектируемому изде­
   лию.


3. Изучить и разработать требования к материалам для изделия,
   проранжировать их свойства.

4. Проанализировать ассортимент материалов.

5. Определить показатели ряда свойств основного материала.

6. Подобрать пакет материалов к проектируемому изделию, со­
   ставить конфекционную карту.

7. Оформить отчет и сделать выводы.


Процесс подбора материалов для проектирования швейных изделий включает в себя несколько этапов, в том числе:

1. разработку эскиза и требований к изделию;

2. разработку требований к материалам;

3. анализ ассортимента основного материала, выбор материала
   верха;

4. выбор подкладочного, прокладочного и отделочного мате­
   риалов;


5) заполнение предусмотренных форм карты технического
уровня и качества материалов;

6) составление конфекционной карты на изделие.

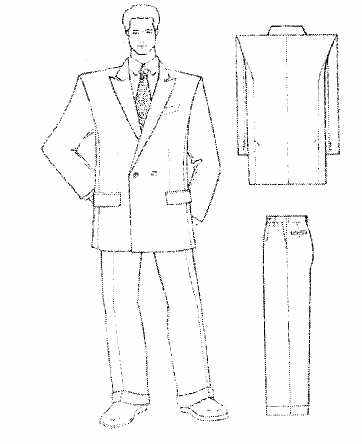

Разработка эскиза и требований к изделию

На первом этапе необходимо разработать и обосновать требо­вания к изделию; представить зарисовку проектируемой модели, ее техническое описание (конструктивно-технологическую характери­стику). Зарисовка модели изделия и его описание на примере мужско­го костюма предложены в прил. 1.

4

Все требования к одежде подразделяют на группы. Например, эстетические требования отражают соответствие одежды современ­ным требованиям человека, выраженным в эстетических вкусах, в сложившемся направлении в моде. Эргономические требования к одежде учитывают взаимодействие элементов системы человек-одежда-среда. К эргономическим относятся антропометрические, ги­гиенические и психофизиологические требования. Психофизиологи­ческие требования, в свою очередь, обусловливаются взаимодействи­ем тела человека с одеждой и учетом психологических, физиологиче­ских и психофизиологических особенностей; антропометрические, требования — соответствием одежды антропометрическим свойствам человека, приведенным в размероростовочных стандартах, и т.д.

Главная функция одежды определяется в зависимости от ее на­значения, Так, для одежды нарядной важна эстетическая функция, на­пример украшение внешнего облика человека и т.п.; основная функ­ция специальной одежды — защита тела человека от вредных произ­водственных факторов, например от повышенной температуры, дей­ствия кислот и т.п.

На основе анализа требований к одежде необходимо разрабо­тать потребительские и производственные требования к проектируемо­му изделию (не менее шести) и проранжировать их в порядке убывания значимости (табл. 1). При этом необходимо подробно описать характе­ристики этих требований. Например, главной целью унификации (из группы производственных требований) является уменьшение многооб-

5

разия существующих видов, типов и типоразмеров изделий одинаково­го функционального назначения. Унификация конструкций одежды состоит в приведении разнообразных форм деталей и узлов внутри ка­ждого типа к разумному единообразию без ущерба для качества, внеш­него вида изделия и интересов потребителей. В таблице также надо ука­зать предпринятые пути решения рассматриваемых требований для вы­бранного ассортимента изделия.

Таблица 1 Значимость требований, предъявляемых к

наименование изделия

Назначение изделия	Требования и их характеристика
	эргономические	эстетические	и т.д.
Мужской костюм для повседневной носки (сезон: осень-зима)			_

Разработка требований к материалам

На следующем этапе необходимо разработать требования к материалу. При этом важно учесть, что в зависимости от назначения и условий эксплуатации швейных изделий некоторые требования более значимые, чем другие. Требования к материалам проектируемого из­делия указывают в таблице в порядке убывания их значимости (табл.2). При этом необходимо выделить комплексные (групповые) и

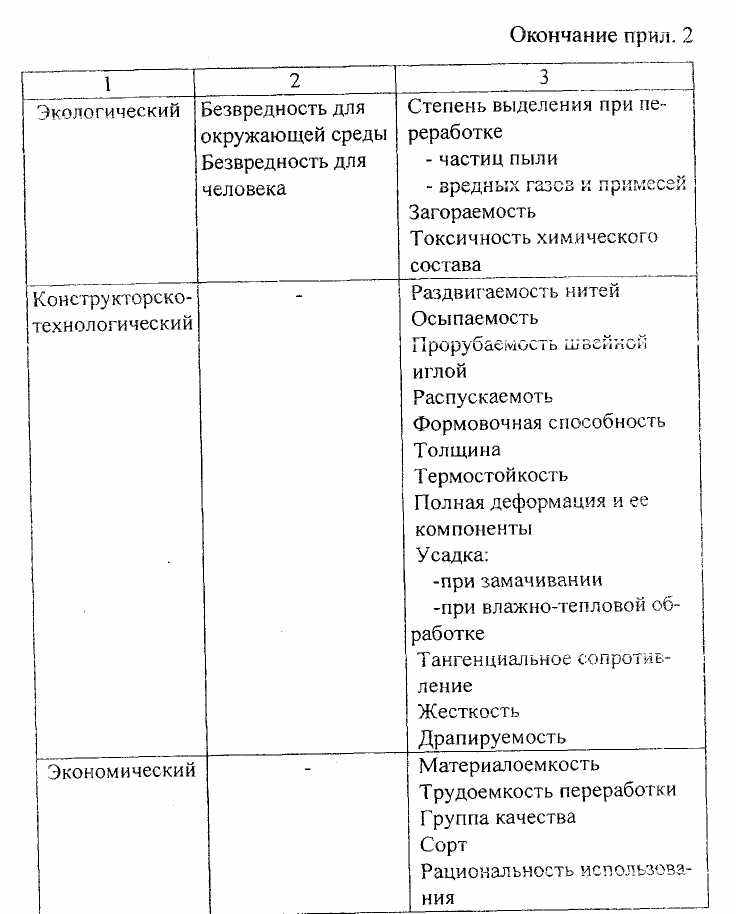

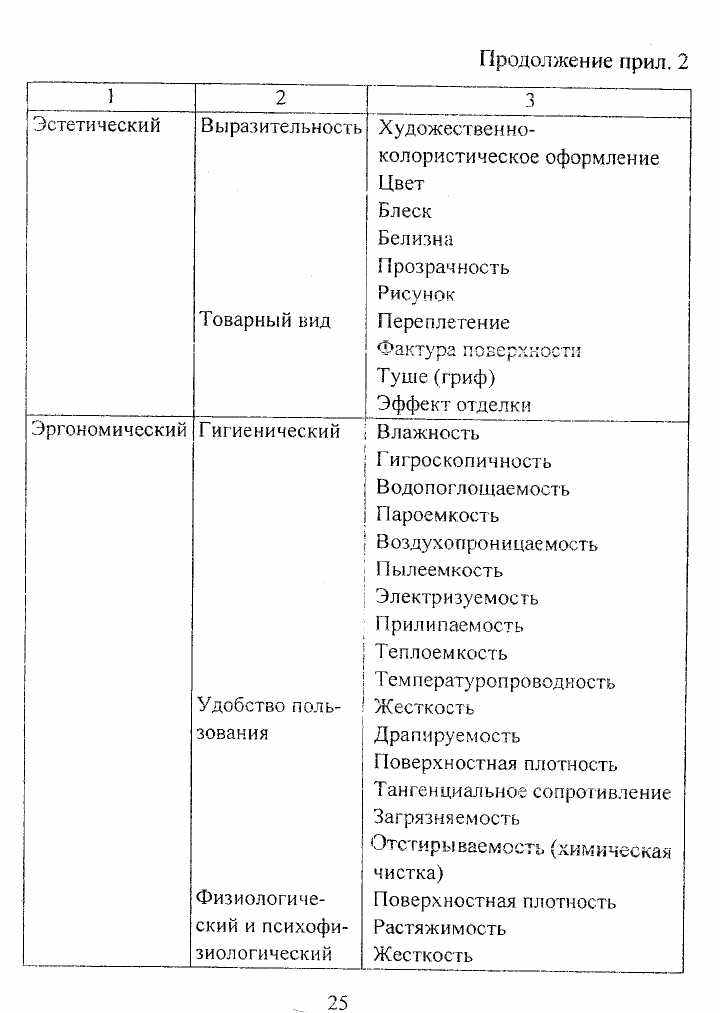

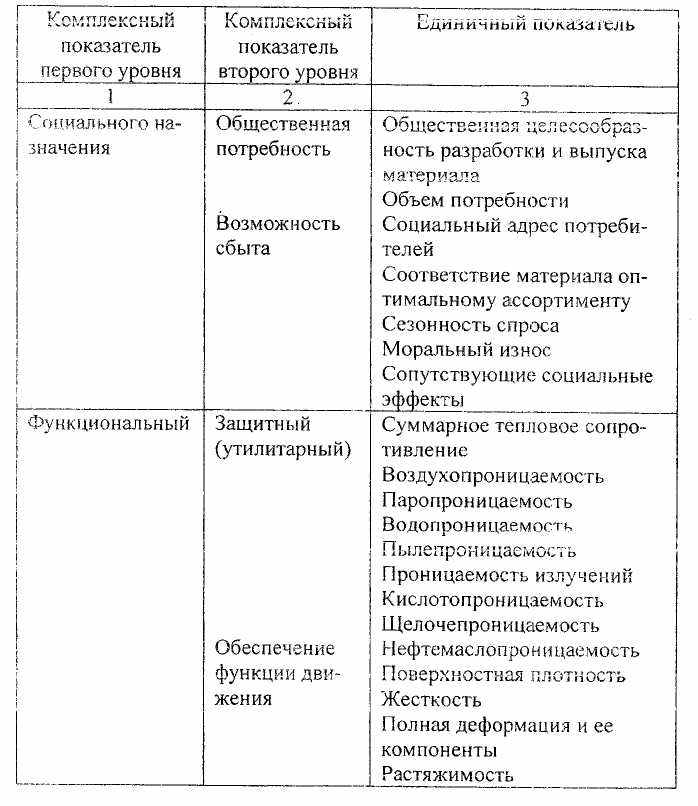

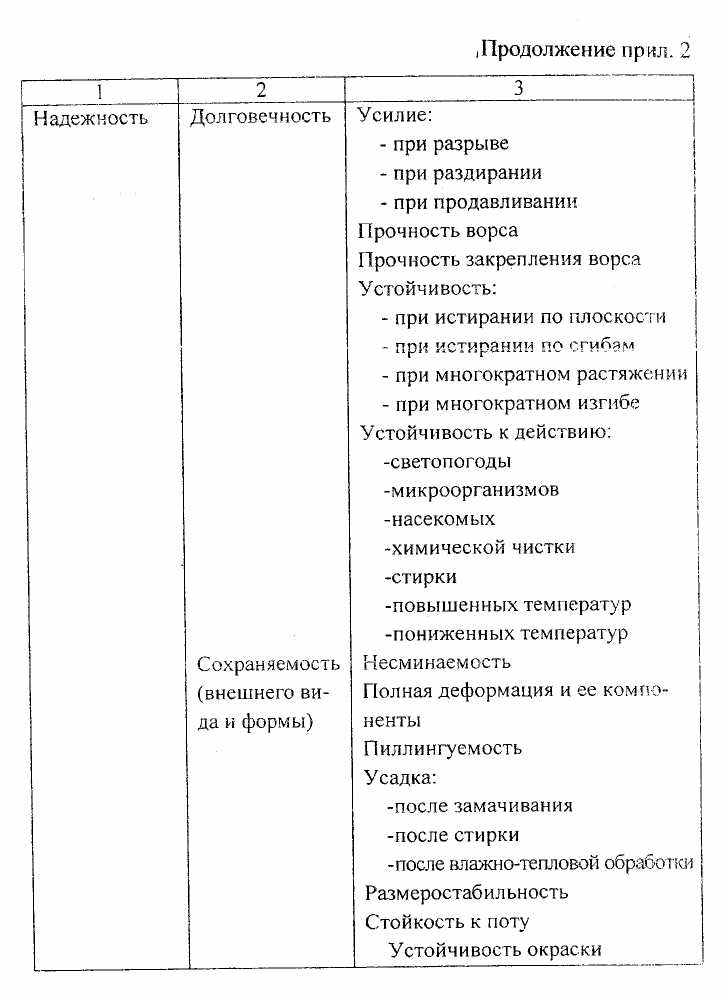

соответствующие им единичные показатели качества материалов (прил. 2) и оформить таблицу (табл.3).

Таблица 2 Значимость требований, предъявляемых к материалам для

наименование изделия

Назначение материала	Требования
	эстетические	эргономические	по износостойкости (надежности)	и т.д.
Основной	1	3	2
Подкладочный
Прокладочный
Отделочный

Таблица 3

Номенклатура комплексных и единичных показателей качест­ва материалов, предназначенных для изготовления ___________

наименование изделия

№ п/п	Комплексный (групповой) показатель	Единичный показатель
1	Эстетический	Художественно-колористическое оформление, цвет, блеск, рисунок, фактура поверхности, туше, эффект отделки
И т.д.

Далее необходимо в текстовой форме подробно изложить требования к материалам проектируемого изделия по каждой группе. Например: Ткань, предназначенная для мужского костюма повседневной носки (сезон: осень-зима).

Эстетические требования. Костюмная ткань должна иметь красивый внешний вид, предпочтение отдается тканям с гладкой по­верхностью с четко выраженным ткацким рисунком и т.д.

Требования надежности. Для мужских, костюмов применяют ткани повышенной плотности, износостойкости. Костюмная ткань

должна обладать достаточной устойчивостью к истиранию по сгибам, к многократному растяжению и истиранию по плоскости. Окраска должна быть устойчива к действию трения. Важными свойствами костюмных тканей являются их небольшая усадка, несминаемость, устойчивость к пиллеобразванию и т.д.

Эргономические требования. Ткань для костюмов осенне-зимнего сезона должна обладать хорошими теплозащитными свойст­вами, иметь небольшую воздухопроницаемость и т.п.

Экологические требования. Костюмные ткани должны быть безвредными для человека и окружающей среды. Материалы должны быть нетоксичны, и не должны выделять вредных частиц при их пере­работке и т.д.

Нормативы по показателям свойств рассматриваемого мате­риала необходимо представить в табличной форме (отдельно для эр­гономических, конструкторско-технологических требований и требо­ваний надежности). Ряд показателей надежности для костюмной тка­ни и их нормативы представлены в табл. 4.

Таблица 4

Показатели нормативов надежности костюмной камвольной полу­шерстяной ткани с полиэфирным волокном

Показатель	Норматив
Устойчивость окраски	ПК или ОПК
Пиллингуемость	0-3 пиллей на 10 см"
Устойчивость к по плоскости	Не менее 4,5 тыс. циклов
Усилие при разрыве по основе по утку	Не менее 390 290
Коэффициент сминаемости	Не более 0,3
И т.д.

Далее необходимо провести ранжирование свойств матерка-лов. При определении весомости показателей используется метод экс­пертных оценок. Значимость свойств определяют по трем группам требований: надежность; эргономичность; конструкторско-технологические.

Например, из всех свойств надежности (прил. 2) выбрано пять некоторых свойств (студенты должны рассматривать все основные свойства для определенной группы свойств):

1)устойчивость окраски;

9

2. пиллингуемость;

3. устойчивость к истиранию по плоскости;

4. усилие при разрыве;

5. несминаемость.


Необходимо каждому свойству присвоить балл по значимости свойства материала для изготовления проектируемого изделия (для примера рассматривается мужской костюм), заполнить таблицу и оп­ределить значимость каждого свойства в баллах (табл. 5).

Таблица5 Значимость свойств материалов при изготовлении изделия

№ п/п 1 ,	Наименование свойства	Оценка эксперта-студента, балл					Итого, балл
		1-й эксп.	2-й эксп.	3-й эксп.	4-й эксп.	5-й эксп.
1	Устойчивость окраски	1	3	1	2	2
2	Пиллингуемость	3	1	2	3	3	\2
3	Устойчивость при ис­тирании по плоскости	5	4	3	5	4	21
4	Усилие при разрыве	2	5	4	1	1	13
	Несминаемость	4	2	5	4		20

Значимость каждого свойства (средний балл) для всех опро­шенных студентов определяется по формуле

М=ΣЗ_м к

где М3, - значимость свойства, балл;

З_м - оценка значимого свойства для каждого опрошенного студен­та, балл; К - количество опрошенных студентов.

10

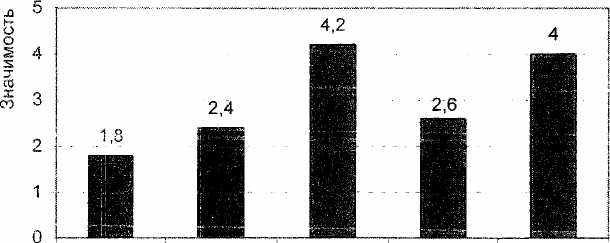

По итогам вычислений строится диаграмма значимости свойств материалов (рис. 1) и выделяются наиболее значимые из них (не менее двух по каждой группе свойств). Диаграмма приведена только для группы свойств надежности.



Свойства

Рис. 1. Диаграмма показателей значимости свойств материалов при изготовлении изделия

Анализ ассортимента основного материала.

Выбор материала верха

Необходимо дать подробную характеристику ассортимента ма­териалов, которые применяются или могут быть применены в качестве основной ткани для изготовления проектируемого изделия (письменно). Далее для проведения испытаний необходимо отобрать материал, пред­лагаемый в качестве ткани верха.

11

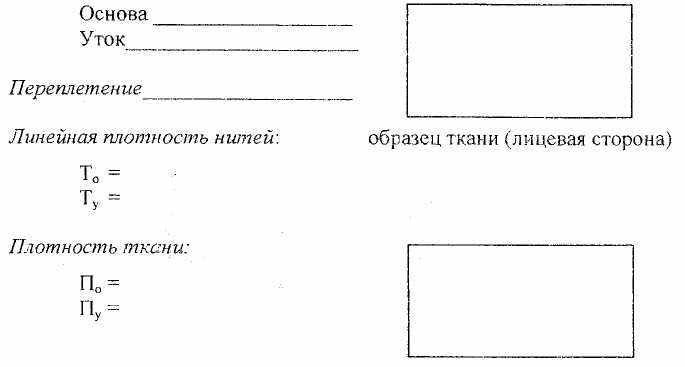

Основной материал « Техническая характеристика материала: Волокнистый состав:



Поверхностная плотность: образец ткани (изнаночная сторона)

По наиболее значимым показателям необходимо провести ис­пытания материалов, для того чтобы сделать вывод о пригодности или непригодности выбранного материала для изготовления данного изде­лия. Результаты каждого испытания и расчеты необходимо привести в тетради.

Например: Определение толщины.

Толщина определяется толщиномером и представляет собой среднее арифметическое пяти измерений в разных местах пробы (табл.6).

Таблица б

Определение толщины

Вид ткани	Номера замеров	Величина, мм
Костюмная камвольная полушерстяная с по­лиэфирным волокном	1	0,8
	2	И т.д.
	3
	4
	5
	Среднее значение

Выбор подкладочного, прокладочного и отделочного материалов

Необходимо в текстовой форме описать подробную характе­ристику ассортимента подкладочного, прокладочного и отделочного материалов, фурнитуры и обосновать их выбор.

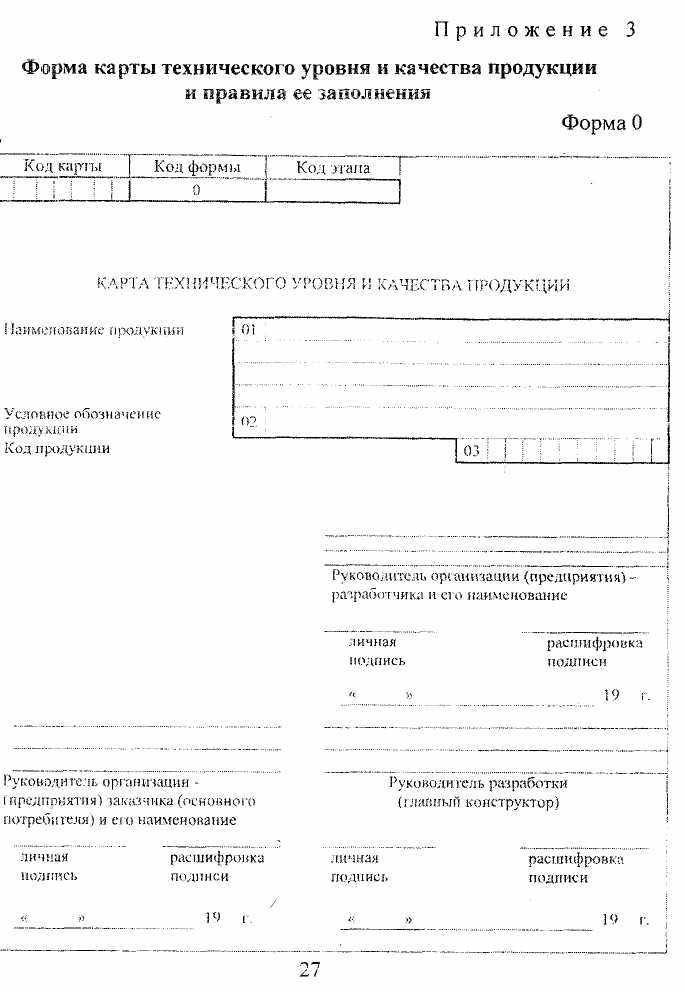

Заполнение предусмотренных форм карты технического уровня и качества материалов

Алгоритм решения задачи подбора материалов в пакет изделия включает составление карты технического уровня и качества материа­лов в соответствии с ГОСТ 2.116-84 «Карта технического уровня и качества продукции». По условиям данной нормативно-технической документации карта уровня (КУ) составляется на этапе разработки технического задания на продукцию и применяется для оценки техни­ческого уровня и качества продукции при определении целесообраз­ности разработки (или постановки) ее на производство.

13

При установлении нормативных значений показателей качест­ва, необходимых для выбора оптимальных материалов, используют данные отечественной и зарубежной информации о лучших материа­лах-аналогах, результаты материаловедческих испытаний; стандарты и нормативно-технические документы. На основе этого разрабатыва­ются предложения о возможности использования существующих ма­териалов или необходимости создания новых по структуре и свойст­вам материалов, пригодных для изготовления проектируемого швей­ного изделия. Карта уровня включает шесть форм (0-5). Форма 0 (ко­торую необходимо далее оформить) и правила ее заполнения приве­дены в прил. 3. Кроме того, необходимо составить еще одну форму карты уровня для основной ткани (табл.7).

Таблица 7 Карта технического уровня для материала верха

№ п/п	Свойство	Размерность	Значение		Уровень
			Норма	Факт	качества
1	Толщина	мм	0,8	0,9	0,88
2	Коэффициент сминаемости	не более	0,3	0,25	1,2
3	Устойчивость к истиранию по плоскости	тыс. циклов, не менее	4,5	4,45	0,99
Ит.д

По табл. 7 необходимо сделать промежуточные выводы и за­писать их в лабораторной тетради.

Итак, на основе анализа модельных и конструкторских осо­бенностей проектируемого изделия, его назначения и условий экс­плуатации, анализа ассортимента материалов и их свойств необходи­мо подготовить исходные требования к материалам для проектируе­мого изделия, сформировать пакет материалов и представить основ­ные физико-механические, эстетические и другие свойства основного, подкладочного и прикладного материалов в виде таблицы (табл.8).

Материалы, предназначенные для изготовления

наименование изделия

Назначение		Ведущие технические требования
материала	Вид материала	Наименование,	Значение
в пакете		ед. изм.
1	2	3	4
Основной	Ткань костюмная камвольная полушерстяная с полиэфирным волокном	Масса, г/м2	280
		Толщина, мм	0,8
		Стойкость к исти-
		ранию, циклы	4,5
		Коэффициент сми-
		наемости, %	0,3
		И др.
И т.д.

14

15

Далее необходимо составить полный перечень материалов, входящих в пакет одежды. Примерный перечень материалов, подоб­ранных в пакет мужского костюма, краткая характеристика их назна­чения представлены в прил. 4.

Составление конфекционной карты на изделие На основе разработанных требований к изделию и материалам необходимо составить конфекционную карту на модель (прил. 5). В

карту входят:

зарисовка модели (технический рисунок);

образцы основного материала различных расцветок и ри­сунков, применяемых для данной модели;

образцы подкладочного материала, соответствующие по цвету и качеству основному;

образцы прикладного материала и фурнитуры. В карте также необходимо указать наименование текстильных материалов и их артикулы.

Библиографический список

1. Вузов Б.А., Модестова ТА., Алыменкова Н.Д. Материаловеде­ние швейного производства. - М.: Легпромбытиздат, 1986. - 424 с.

2. Эксплуационные свойства материалов для одежды и методы

оценки их качества: Справочник / К.Г. Гущина и др. - М.: Легкая и пищ. пром-сть, 1984. - 312 с.

3. Додонкин Ю.В., Кирюхин С.Н. Ассортимент, свойства и оценка
   качества тканей. - М.: Легкая индустрия, 1979.-192 с.

4. Кукин Г.Н., Соловьев А.Н. Текстильное материаловедение (ис­
   ходные текстильные материалы): Учебник для вузов. - М.: Легпром­
   бытиздат, 1985.-216 с.

5. Долматова Е.П, Комплектование пакетов материалов для жен­
   ских костюмов из шерстяных тканей: Методические рекомендации. -
   Новосибирск, 2000. - 88 с.

6. Мальцева Е.П. Материаловедение текстильных и кожевенно-
   меховых материалов. - М.: Легпромбытиздат, 1989. - 240 с.


7. Нетканые текстильные полотна: Справочное пособие./
В.Н.Бершев, Г.Н.Смирнов, Б.В.Заметта, Ю.П.Назаров, В.Н.Корнеев.

М.: Легпромбытиздат, 1987. - 400 с.

8. Основы конструирования одежды: Учебник/ Е.Б. Коблякова,
   А.В. Савостицкий, Г.С. Ивлева и др.; Под общ.ред. Е.Б. Кобляковой.-
   М.: Легкая индустрия, 1980. - 448 с.

9. Пожидаев Н.Н., Симоненко Д.Ф., Савчук Н.Г. Материалы для
   одежды. - М.: Легкая индустрия, 1975. - 224 с.


17

10. Промышленная технология одежды: Справочник/ П.П.Кокеткин, Т.Н.Кочегура, В.И.Барышникова и др. -М.:Легпромбытиздат, 1988. -640 с.

11. Стелъмашенко В.И., Розаренова Т.В. Материаловедение
    швейного производства: Учебник: для вузов. - М: Легпромбытиздат,
    1987.-278 с.

12. Текстильное материаловедение (текстильные полотна и изде­
    лия): Учебник для вузов /Г.Н. Кукин, Д. .Н. Соловьев. АИ Кобляков. -
    М.: Легпромбытиздат, 1992. - 272 с.

13. Долматова Е.П. Теория и практика конфекционирования
    материалов женского утепленного пальто: Метод, рекоменда­
    ции. - Новосибирск, 1999. - 102 с.


14. Шершнева Л.П. Качество одежды. - М.: Легпромбытиздат,
    1985.- 192 с. ■

15. Эксплуатационные свойства материалов для одежды и методы
    оценки их качества: Справочник / К.Г.Гущина, С.А.Беляев,
    Е.Я.Командрикова и др.-М.: Легкая и пищевая пром-сть, 1984.-312 с.

16. Шепелев А.Ф., Печенежская И.А.. Туров А.С. Товароведение и
    экспертиза текстильных и швейно-трикотажных товаров. -Ростов
    н/Д: Феникс, 2002. - 480с.


17'. Сухарев М.И. Материаловедение. Учеб. пособие. - М: Легкая индустрия, 1973. - 308 с.

18. ГОСТ 17504-80. Ткани хлопчатобумажные и смешанные с от­делками синтетическими смолами. Общие технические условия. - М.: Изд-во стандартов, 1980. -10 с.

19. ГОСТ 29298-92. Ткани хлопчатобумажные и смешанные бы­
    товые. Общие технические условия. - М.: Изд-во стандартов, 1992. -11 с.

20. ГОСТ 15968-87. Ткани чистольняные, льняные и полульняные
    одежные. ОТУ. - М.: Изд-во стандартов, 1987. -10 с.

21. ГОСТ 28000-88. Ткани одежные чистошерстяные, шерстяные
    и полушерстяные. ОТУ. - М.: Изд-во стандартов., 1988. -11с.

22. ГОСТ 27541 - 87. Ткани камвольные чистошерстяные и по­
    лушерстяные ведомственного назначения. Технические условия. -
    М.: Изд-во стандартов, 1987, - 8 с.

23. ГОСТ 11518-88. Ткани сорочечные из химических нитей и
    смешанной пяжи. ОТУ. — М.: Изд-во стандартов 1988. —4 с,

24. ГОСТ 20723-89. Ткани плательные из натурального крученого
    шелка. ТУ.- М.: Изд-во стандартов, 1989. -10 с.

25. ГОСТ 28253-89. Ткани шелковые и полушелковые плательные
    и плательно-костюмные. ОТУ. — М.: Изд-во стандартов, 1989. —8 с.

26. ГОСТ 29223-91. Ткани плательные, плательно-костюмные и
    костюмные из химических волокон. ОТУ. - М.: Изд-во стандартов,
    1991. -9 с.

27. ГОСТ 21790-93. Ткани хлопчатобумажные смешанные одеж­
    ные. Общие технические условия. - М.: Изд-во стандартов, 1993. -10 с.

28. ГОСТ 9009 - 93. Ткани хлопчатобумажные плащевые с водо­
    отталкивающей отделкой. Технические условия. - М.: Изд-зо стан
    дартов, 1993. -8 с.


19

29. ГОСТ 28486 - 90. Ткани плащевые и курточные из синтетиче­
    ских нитей. Общие технические условия. - М: Изд-во стандартов,
    1990.-6 с.

30. ГОСТ 11209 - 85. Ткани хлопчатобумажные и смешанные за­
    щитные для спецодежды. Технические условия. - М.: Изд-во стан­
    дартов, 1985.-10 с.

31. ГОСТ 28554-90. Полотно трикотажное. Общие технические
    условия. - М.: Изд-во стандартов, 1990. -7 с.

32. ГОСТ 11209 — 85. Ткани хлопчатобумажные и смешанные, за­
    щитные для спецодежды. Технические условия. - М.: Изд-во стан­
    дартов, 1985. -6 с.

33. ГОСТ 7029 — 82. Полотно трикотажное двухластичное. Общие
    технические условия. - М.: Изд-во стандартов, 1982. -8 с.

34. ГОСТ 16486-93. Полотна трикотажные для верхних изделий.
    Нормы устойчивости к истиранию. — М.: Изд-во стандартов, 1993. —3 с,

35. ГОСТ 25190-82. Полотна трикотажные основовязальные эла­
    стичные. Нормы при растяжении. — М.: Изд-во стандартов, 1982. -3 с.

36. ГОСТ 26667-85. Полотна трикотажные для верхних и перча­
    точных изделий. Нормы изменения линейных размеров после мокрой
    обработки. - М.: Изд-во стандартов, 1985. -7 с.


37. ГОСТ 28882-90. Полотна трикотажные для верхних изделий.
    Норма остаточной деформации. - М.: Изд-во стандартов, 1990. -3 с.

38. ГОСТ 30384-95 (Р 50718-94). Полотна трикотажные. Норма
    устойчивости к образованию затяжек. - М: Изд-во стандартов, 1995. -9 с.


39. ГОСТ 30385-95 (Р 50719-94). Полотна трикотажные для верх­
    них изделий. Нормы устойчивости к пиллингу. — М.: Изд-во стандар­
    тов, 1995.-10 с.

40. ГОСТ 20272-96. Ткани подкладочные из химических нитей и
    пряжи - Общие технические условия. — Минск: ИПК Изд-во стандар­
    тов, 1996.-Юс.

41. ГОСТ 5665-77. Ткани бортовые льняные и полульняные. Об­
    щие технические условия. - М.: Изд-во стандартов, 1977. —8 с.

42. ГОСТ 2544! - 90 Полотна клееные прокладочные. Общие
    технические условия. - М: Изд-во стандартов, 1990. -6 с.

43. ГОСТ 18273-89. Ватины холстопрошивные шерстяные. Об­
    щие технические условия.- М: Изд-во стандартов, 1989. -6 с.

44. ГОСТ 19008-93. Ватины холстопрошивные хлопчатобумаж­
    ные. Общие технические условия. - Минск: ИПК Изд-во стандартов,
    1993.-6 с.

45. ГОСТ 18827-88. Изделия текстильно-галантерейные тканые
    плетеные, витые, вязаные, метражные и штучные. Виды и размеры
    пороков. - М: Изд-во стандартов, 1988. -8 с.

46. ГОСТ 6309-93. Нитки хлопчатобумажные и синтетические.
    Технические условия. - Минск: ИПК Изд-во стандартов, 1993, - 23 с.

47. ГОСТ 22665-83. Нитки швейные из натурального шелка. Тех­
    нические условия. - М.: Изд-во стандартов, 1983. -10 с.


48. ГОСТ 2.116-84. Карта технического уровня и качества продук­
ции. - М.: Изд-во стандартов, 1984. -14 с.


20

21




Приложение 1 Техническое описание модели мужского костюма



Пиджак Двубортный с прямыми внизу бортами, с застежкой на две петли и две пуговицы. Полочки с вытачками, отрезными боковы­ми частями и боковыми прорезными карманами в рамку с клапаном. На левой полочке верхний карман с листочкой. Полочки сдублирова­ны с прокладкой по всей поверхности до отрезной боковой части Спинка со средним швом, с двумя шлицами в рельефных швах. Рукава втачные, двухшовные с открытой шлицей, с четырьмя пуговицами. Воротник отложной, на стойке. Пиджак на подкладке, с двумя внут­ренними карманами в рамку.

Передние половинки брюк на подкладке с двумя складками и боковыми карманами в швах передних половинок. Задние половинки с вытачками. На правой задней половинке — прорезной карман в рам­ку. Пояс притачной с шестью шлевками. Концы пояса застегиваются на крючок и петлю. Застежка банта на тесьму-молнию. Низ брюк оформлен манжетами.

22

Приложение 2


Номенклатура комплексных и единичных показателей качества материалов

.Продолжение прил. 2

Продолжение прил. 2


1

Надежность

Долговечность

Сохраняемость (внешнего ви­да и формы)

-I

Усилие:

• при разрыве

• при раздирании

• при продавливании
  Прочность ворса
  Прочность закрепления ворса
  Устойчивость:

• при истирании по плоскости

• при истирании по сгибам

• при многократном растяжении

• при многократном изгибе
  Устойчивость к действию:


-светопогоды

-микроорганизмов

-насекомых

-химической чистки

-стирки

-повышенных температур

-пониженных температур Несминаемость

Полная деформация и ее компо­ненты

Пиллингуемость Усадка:

-после замачивания

-после стирки

-после влажно-тепловой обработки Размеростабильность Стойкость к поту

Устойчивость окраски

1

Эстетический

Эргономический

Выразительность

Товарный вид

Гигиенический

Удобство поль­зования

Физиологиче­ский и психофи­зиологический

юности

Художественно-колористическое оформление Цвет Блеск Белизна Прозрачность Рисунок Переплетение Фактура по Туше (гриф) Эффект отделки

Влажность Гигроскопичность Водопоглощаемость Пароем кость В оздухопроницаемость Пылеемкость Электризуемость Прилипаемость Теплоемкость Температуропроводность I Жесткость Драпируемость Поверхностная плотность Тангенциальное сопротивление Загрязняемость

Отстирываемость (химическая

чистка)

Поверхностная плотность

Растяжимость

Жесткость


24

25






24







26

В форме 0 указывают:

реквизит 01 - полное наименование продукции в соответст­вии с Общесоюзным классификатором промышленной и сельскохо­зяйственной продукции (ОКП);

реквизит 02 - условное обозначение продукции (модели, сорта, типа, серии, артикула) или ее типового представителя по стандарту или техническим условиям; при отсутствии условного обозначения в рекви­зите 02 ставится знак «*»;

реквизит 03 - десятичный код продукции по ОКП; при от­сутствии кода продукции по ОКП з реквизите указывают: «Не уста­новлен».

Если код ОКП на момент разработки технического задания от­сутствует, то в карте уровня указывают высшую квалификационную

группировку ОКП.

Если карту уровня составляют на типоразмерный ряд, то в ре­квизите 03 указывают код типового представителя этого ряда.

Если код ОКП содержит меньше десяти знаков, то его допол­няют справа нулями до десяти знаков. Например, код 31 4523 записы­вают как 31 4523 0000.

В форме 0 должны быть также указаны наименование или ус­ловное обозначение предприятия (организации), должность, фамилии и инициалы руководителя разработки продукции, руководителя орга­низации (предприятия-разработчика) продукции и руководителя орга­низации (предприятия) - заказчика (основного потребителя).

В верхнем левом углу формы указывают код карты уровня (для формы 0 - -- 1201060) в соответствии с Общесоюзным классифи­катором управленческой документации (ОКУД), утвержденным по­становлением Госстандарта от 29 октября 1975г. №12, код формы и код этапа, на котором применяют карту уровня (для этапа разработки технического задания - 1).

Приложение 4

Материалы, подобранные в пакет одежды при изготовлении мужского костюма

Основной материал: костюмная полушерстяная камвольная ткань с вложением полиэфирного волокна, с содержанием шерсти 60%, лав­сана 40%.

Подкладочные материалы:

• саржа подкладочная с вискозной нитью в основе и хлопчато­
  бумажной пряжей в утке;

• ткань карманная.


Прокладочные материалы:

• нетканое полотно «Вива» (в качестве прокладок для дублиро­
  вания);

• флизелин (с точечным клеевым покрытием) для дублирова­
  ния мелких деталей;

• нетканое полотно «Алмар» в качестве нижнего воротника;

• клеевая кромка (технологическая клеевая лента) для прокла­
  дывания по бортам, по перегибу лацкана, по срезам проймы спин­
  ки и т.д.;

• клеевая нить для закрепления припусков на подгибку, напри­
  мер по низу рукавов и т.д.


Прикладные материалы:

• плечевые накладки из холстопрошивного ватина из хлопчато­
  бумажной пряжи;

• усилитель груди (100% полиэстер);

• сборный корсаж;

• брючная тесьма из капроновых нитей;

• тесьма вешалка;

• товарный ярлык;

• размерник;


• составник;

• армированные нитки 44 ЛХ для стачивания деталей изделия;

• лавсановые нитки ЗЗЛ для прокладывания отделочных строчек
  и выметывания петель;

• хлопчатобумажные нитки 50 х/б для обработки срезов.


Фурнитура:

• пуговицы диаметром 23 мм (2 шт.); диаметром 15 мм (10
  штук); по форме - круглые, по характеру лицевой поверхности - глад­
  кие, по способу прикрепления к одежде - с четырьмя отверстиями;

• крючки и петли (тип 12) с фиксатором из стальной ленты; ни­
  келированные, длина крючка 20,5 мм;

• застежка-молния пластмассовая, с одним замком и неразъем­
  ным ограничителем, шириной замкнутых звеньев 5 мм и длиной 18
  см.


Приложение 5

Конфекционная карта

Наименование изделия____________________________

Эскиз модели	Основные материалы		Подкладоч­ные материалы		Прикладные материалы		Фурнитура
	Образцы материалов	Наименование, артикул	Образцы материалов	Наименование, артикул	Образцы материалов,	Наименование, артикул	Образцы фурнитуры	Наименование, артикул

30

31
