1. ПРАВИЛА ОФОРМЛЕНИЯ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ КУРСОВЫХ И ДИПЛОМНЫХ ПРОЕКТОВ И ОТЧЕТОВ


ПО ПРАКТИКЕ И ИССЛЕДОВАНИЯМ.

1. Общие требования


Пояснительная записка курсовых и дипломных проектов должна содержать следующие структурные элементы:

титульный лист;

задание;

реферат;

содержание;

введение;

основную часть в соответствии с утвержденным заданием;

заключение;

список используемых литературных источников;

приложение – при необходимости.

Пояснительная записка относится к текстовым документам и должна быть оформлена в соответствия с ГОСТом 2.105-95. Текстовые документы выполняют на бумаге формата А4 по ГОСТ 2.104 (или на бумаге потребительского формата).

Текст выполняют любым из следующих способов:

машинописным;

машинным;

рукописным.

Машинописным способом текст печатают через полтора или два межстрочных интервала. Машинным способом текст печатают посредством автоматизированных цифровых печатающих устройств электронно-вычислительных машин – по ГОСТ 2.004. Рукописным способом текст пишут аккуратно чернилами (пастой) одного цвета (черного, синего, фиолетового) на двух сторонах листа.

Текст оформляется с соблюдением следующих размеров полей: левое – 30 мм, правое – 10 мм, верхнее – 15 мм, нижнее – 20 мм. Рамка не выполняется.

Пояснительная записка должна содержать отдельные разделы (части), которые нумеруются арабскими цифрами в пределах всей за­писки.

Каждый раздел начинается с нового листа (страницы) с основ­ной надписью по форме 2 ГОСТ 2.104-68.

На первом листе (странице) указывают раздел с его порядковым номером, например - "Раздел 4".

Основная надпись заполняется в следующем порядке (приложе­ние А):

в графе 1 - наименование раздела;

в графе 2 - обозначение документа (раздела), принятое настоящими методическими указаниями;

в графе 3 - литера, присвоенная разделу. В проекте рекомендуется литера "О" (опытный) и проставляется в крайней левой клетке . Если раздел содержит описание конструкции или процесса без расчета и обоснования внесенных изменений, то графа не заполняется;

в графе 4 - общее количество листов раздела;

в графе 5 - общее количество листов в пояснительной записке;

в графе 6 – сокращенное наименование университета (ВолгГТУ) и шифр группы (например Д-503);

в графах 8...10 фамилия, подпись и дата подписи лиц в соответствии с выполняемой ими работой;

в графе 11 - раздел и его порядковый номер в пределах пояснитель­ной записки.

Титульный лист пояснительной записки должен оформляться по единой форме (приложения Б и В). Терминология должна соответство­вать государственным стандартам, а в случае их отсутствия - обще­принятой в технической литературе.

1.2 Рубрикация пояснительной записки,

нумерация страниц, содержание.


Текст разделов пояснительной записки разделяется на подразде­лы и пункты.

Подразделы следует нумеровать арабскими цифрами в пределах каждого раздела. Номер подраздела должен состоять из номера разде­ла и номера подраздела, разделенных точкой. В конце номера подраз­дела точку не ставят, например; "2.1" (первый подраздел второ­го раздела).

Пункты нумеруются арабскими цифрами в пределах каждого под­раздела. Номера пунктов состоят из номеров разделов, подразделов и пунктов, разделенных точками. В конце номера пункта также точку не ставят, например "2.1.3" (третий пункт первого подраздела второго раздела).

Номер соответствующего раздела или подраздела ставится в на­чале заголовка, номер пункта - в начале первой строки абзаца, кото­рым начинается соответствующий пункт. Цифра, указывающая номер пункта, не должна выступать за границу абзаца.

Расстояние между заголовком и последующим текстом должно быть равно 10 мм, расстояние между заголовком и последней строкой преды­дущего текста - 15 мм.

Нумерация страниц должна быть сквозной: первой страницей яв­ляется титульный лист, второй - задание, третьей - реферат, четвер­той - содержание. Номера страниц проставляются в правом верхнем углу листа. Точка после цифры номера не ставится. На титульном листе и на задании номер страни­цы не ставят. Первый лист (страница) раздела не нумеруется и в об­щее количество страниц раздела и пояснительной записки не входит.

Рисунки и таблицы, выполненные на отдельных страницах, должны быть включены в общую нумерацию. Если рисунок или таблица располо­жены на листе формата больше А4, их следует учитывать как одну страницу. Приложение и список литературы необходимо включать в сквозную нумерацию.

В содержании последовательно перечисляют заголовки разделов, подразделов, приложений и указывают номера страниц, на которых они помещены. Оглавление должно включать все заголовки, имеющиеся в по­яснительной записке.


1.3 Оформление иллюстраций


Количество иллюстраций, помещаемых в пояснительной записке, должно быть достаточным для того, чтобы придать излагаемому тексту ясность и конкретность.

Все иллюстрации (фотографии, схемы, графики и пр.) именуются рисунками и располагаются на отдельных страницах. При малых размерах иллюстраций они могут располагаться на одной странице с текстом. Если на одном рисунке (графике) изображено несколько зависимостей, то каждая из них обозначается арабской цифрой, а в пояснительном тексте дается название зависимости (например: 1 - давление газов, 2 - силы инерции поступательно-движущихся масс и т.д.).

Иллюстрации должны иметь номер и, при необходимости, наименование и пояснительные данные (подрисуночный текст). Нумерация рисунков может быть сквозной и в пределах раздела. Слово “Рисунок” и наименование помещают после пояснительных данных и располагают следующим образом: “Рисунок 1 – Детали прибора”. Если рисунок один во всем документе, то он обозначается “Рисунок 1”.

При ссылках на рисунки следует писать: “…в соответствии с рисунком 2” при сквозной нумерации и “…в соответствии с рисунком 1.2” при нумерации в пределах раздела. Повторные ссылки на рисунок следует давать с сокращенным словом “Смотри”. Например: “(см. рисунок 2)”.

Рисунки должны размещаться сразу после ссылки на них в тексте пояснительной записки. Рисунки следует размещать так, чтобы их можно было рассматривать без поворота пояснительной записки. Если та­кое размещение невозможно, рисунки располагают так, чтобы для их рассмотрения надо было повернуть пояснительную записку по часовой стрелке.

При оформлении графиков оси координат необходимо вычерчивать сплошной линией. Графики, как правило, снабжены координатной сеткой. Рекомендуемая толщина линий координатной сетки должна быть равна половине толщины линий осей координат. Кривые изображают на графике линиями, тол­щина которых больше или примерно равна толщине линий координатных осей. Размеры точек на графиках должны незначительно отличаться от толщины линий кривых.

Концы осей координат при наличии координатной сетки выполняют без стрелок. Оси координат графиков без координатной сетки необхо­димо заканчивать стрелками.

Числовые значения на графиках необходимо проставлять слева от оси ординат и под осью абсцисс. Допускается наносить надписи на поле графика. Буквенные обозначения и размерность величин сле­дует писать в ряду числовых значений через дробь (например: Р_г/МПа, ).

1.4 Построение таблиц


Слово "Таблица" размещается над левым верхним углом таблицы. Если таблица имеет заголовок, то его размещают рядом со словом "Таблица". Например: «Таблица 1 – Скоростная характеристика двигателя». Заголовок должен быть кратким и отражать со­держание таблицы. Слово "Таблица" и заголовок начинают с прописной буквы. Подчеркивать заголовок не следует. Высота строк таблицы должна быть не менее 8 мм.

Таблицы должны нумероваться в пределах главы арабскими цифра­ми. Номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой, например: "Таблица 1.2" (вторая таб­лица первого раздела). При ссылке на таблицу следует писать слово «Таблица» с указанием ее номера. При повторных ссылках на таблицу слово «Таблица» пишут с сокращенным словом «Смотри», например: «(см. таблицу 1.2)». Если в документе только одна таблица, она должна быть обозначена «Таблица 1» или «Таблица В1», если она приведена в приложении В.

Повторяющийся текст в таблице, состоящий из двух и более слов, при первом повторении заменяют словом "то же", а далее — кавычками. Ставить кавычки вместо повторяющихся цифр, марок, знаков, математи­ческих и химических символов не допускается. Если цифровые или иные данные в какой-либо строке таблицы не приводят, то в ней ста­вят прочерк.

Таблицу следует помещать после первого упоминания о ней в тексте. Таблицы следует размещать так, чтобы их можно было читать без поворота пояснительной записки или так, чтобы для ее чтения на­до было повернуть записку по часовой стрелке. При переносе таблицы на следующую страницу головку таблицы следует повторить. Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы. Если го­ловка таблицы громоздка, допускается ее не повторять, в этом слу­чае пронумеровывают графы и повторяют их нумерацию на следующей странице.


1.5 Формулы


Пояснения значений символов и числовых коэффициентов должны приводиться непосредственно под формулой в той последовательности, в какой они даны в формуле. Значения каждого символа и числового коэффициента следует давать с новой строки. Первую строку экспли­кации начинают со слова "где", двоеточие после него не ставят.

Размерность одного и того же параметра в пределах пояснитель­ной записки должна быть постоянной.

Формулы, на которые имеются ссылки в тексте, должны нумеро­ваться в пределах раздела арабскими цифрами. Номер формулы должен состоять из номера раздела и порядкового номера формулы, разделенных точкой, например: "(I.2)" (вторая формула первого раздела). Номер формулы следует заключать в скобки и помещать на правом по­ле на уровне нижней строки формулы, к которой он относится. При ссылке в тексте на формулу необходимо указать ее полный номер в скобках, например: "В формуле (1.2)".

1.6 Распечатки с ЭВМ


Распечатки с ЭВМ должны соответствовать форматам А4 (297 х 210) мм или A3 (420 х 297) мм. Распечатки больших: размеров должны разрезаться и наклеиваться на листы форматов А4 или A3. Распечатки включаются в общую нумерацию страниц по тексту.


1.7 Примечания


Примечания размещают непосредственно после пункта, подпункта, таблицы, иллюстрации, к которым они относятся и печатают с прописной буквы с абзацного отступа. Слово "Примечание" следует печатать с прописной буквы, не подчеркивая. Если следует одно примечание, то после слова "Примечание" ставится тире. Примечание к таблице поме­щают в конце таблицы над линией, обозначающей оконча­ние таблицы.

Примеры:

1 Примечание - ..................

2 Примечания

1 .............................

2 .............................

Подробное оформление примечания - ГОСТ 2.105

1.8 Условные обозначения

Условные обозначения, изображения или знаки следует использовать только принятые в действующем законода­тельстве и стандартах.

В тексте перед обозначением параметра дают его пояснение, например, «временное сопротивление разрыву _в».

При необходимости применения условных обозначений, изображений или знаков, не установленных действующими стандартами, их следует пояснять в тексте или в структурном элементе «обозначения и сокращения».

9. Правила оформления списка литературы


При составлении списка литературы к курсовой работе, диплом­ному проекту или научной работе необходимо дать правильные сведе­ния о книге, статье или другом печатном источнике. Для этого надо знать основные правила библиографического описания произведений печати в соответствии с требованиями ГОСТа 7.1-84 "Библиографичес­кое описание документа. Общие требования к правилам составления».

В библиографическом описании фамилия автора, название книги и другие сведения пишутся в строчку, подряд, в определенной после­довательности. Сведения для описания берутся с титульного листа, а не с обложки книги.

1. Элементы описания книги


1. Ф.И.0. автора книги (описание начинается обязательно с фамилии автора, потом указываются инициалы).

2. Название книги.

3. Сведения, относящиеся к заглавию (в эти сведения включают следующие понятия: Учебник для вузов; Методическое подобие; Спра­вочник и др. Перед сведениями ставится знак :).

4. Сведения об ответственности (здесь приводятся Ф.И.О. авторов книг, если их не больше трех, Ф.И.О. редакторов книги и переводчи­ков, наименование организаций и учреждений, участвующих в соз­дании и подготовке книг к публикации. Перед сведениями об от­ветственности ставится знак /.

5. Сведения о повторности издания (вначале указывается порядковый номер издания цифрой, потом дополнительные сведения об издании (3-е изд., перераб. и доп.). Перед сведениями о повторности из­дания ставится знак -).

6. Место издания: Издательство, год издания (при указании места издания названия городов Москва и Санкт-Петербург (Ленинград) сокращаются - М. и СПБ. (Л.), названия остальных городов пишутся полностью, при наличии двух мест издания приводят название обоих и отделяют их друг от друга точкой с запятой (например: М.; Л. или Л.; Новосибирск). Название издательства в кавычки не заключается. Год издания ука­зывается только цифрами (2001). Перед местом издания ставится знак тире, перед названием издательства - двоеточие, перед го­дом - запятая).

7. Количество страниц книги (указывается вначале цифрами объем кни­ги, слово страница сокращается одной буквой с. (15 с.). Перед указанием количества страниц ставится знак тире).

2. Виды описания


Существуют два вида описания: авторское и под заглавием.

Авторское описание.

Книги 1,2,3 авторов описываются под их фамилиями. Схема авторского описания книги:

Ф.И.О, авторов (до 3-х). Название книги: сведения, относящиеся к заглавию / в сведениях об ответственности указываются Ф.И.О. редак­тора или переводчика, название организации или учреждения. - Сведе­ния о повторности издания. - Место издания: издательство, год из­дания. - Количество страниц.

Примеры:

Григорьев Е.А. Статистическая динамика поршневых двигателей. - М. Машиностроение, 1978. - 101 с.

Крутов В.И., Горбаневский В.Е., Кислов В.Г, Топливная аппарату­ра автотракторных двигателей / Под ред. В.И.Крутова; - M.: Машиностроение, 1985. - 207 с.

Под заглавием 4-х и более авторов.

Описываются сборники и книги, 4-х и более авторов. Схема описания книги под заглавием:

Название книги: сведения, относящиеся к заглавию / в сведениях об ответственности указываются Ф.И.О. всех 4-х авторов, если их 4, если их больше, то Ф,И.О. первых 3-x авторов с добавлением слова и др.; Ф.И.О. редактора, переводчика; наименование организации или учреждения. - Сведения о повторности издания. - Место издания: издательство, год издания. - Количество страниц.

Примеры:

Двигатели внутреннего сгорания: Теория поршневых и комбиниро­ванных двигателей: Учебник для втузов по спец. "Двигатели.внутреннего сгорания" / Д.Н.Вырубов, Н.А.Ивашенко, В.И.Ивин к др.; Под ред. А.С.Орлина, М.Г.Круглова.- 4-е,изд., переработан. и доп. - М.: Машиностроение, 1983. - 372 с.

3. Описание статей из журнала и сборника


Схема описания статьи из журнала:

Авторы статьи (до трех). Название статьи // Назначение журнала. - год. – номер, том. - страницы от-до, занимаемые статьей.

Пример: Миронов Г.Н. Динамика бочкообразного поршня // Двигателестроение. - 1985. - №10. - с. 10-12.

Статья более 4-х авторов:

Отработка конструкции силиконового демпфера крутильных коле­баний / А.Н.Гоц, Н.С,Антонов, В.Ф.Дрозденко и др. // Тракторы и сельхозмашины. - 1987. - №7. - с. 47-48.

Описание статьи из сборника.

Разуваев А.Г., Домрачев Г.А. Построение связей в металлоорганических соединениях с высокосимметричными фрагментами // Металлоорганические соединения и радикалы. - М., 1985, - с. 275-283.

4. Примеры описания других видов литературы


ГОСТ 12.003-76. Шум. Общие требования безопасности. - Переизд. Апр. 1982 с изм. 1 . -. Взамен ГОСТ 12.1.003-68; Введ. 01.01.77 до 01,07. 84. – М.: Изд-во стандартов, 1982. - Группа – т58(47)СССР.

А.с. 1320478 СССР, МКЦ³ 4 02 1/00. Головка цилиндра для двигателя внутреннего сгорания с воздушным охлаждением / А.А.Ющенко; ВолгПИ. - №3928326/25-06; Заявлено 3I.05.85, Опубл. 30.06.87, Бюл. №24 //Открытия. Изобретения. - 1987. - №24, - с. 153.

Отчет о НИР.

Проведение испытаний и исследований теплотехнических свойств камер КХС-2-12-ВЗ и KXC-2-I2-B3Ю: Отчет о НИР (промежуточн.) / Всесоюзн. заоч. ин-т пищ. пром-ти (ВЗИПП); Рук., B.М.Шавра. -ОЦО 102T3; № ГР 80057138; Инв. №Б119699, - М. 1981. - с. 90.

Деп. науч. работа.

Григорьев Е.А., Чехович А.Б.. Оптимизация массогабаритных па­раметров демфера крутильных колебаний жидкого типа / Волгогр. политехн. ин-т. - Волгоград, 1987. 9 с. - Деп. в ЦНИИТЭИтракторосельхозмаш 27.01.87, № 790.

5. Группировка материалов в списке литературы


В список литературы включаются не только цитируемые и упоми­наемые произведения, но и те, с которыми автор ознакомился в про­цессе подготовки курсовой или дипломной работы.

Список в обязательном порядке должен иметь заглавие, характе­ризующее его содержание, например: «Список использованной литерату­ры". Для студентов рекомендуется алфавитное расположение материа­ла.

Если при подготовке работы были использованы источники на иностраных языках, то они располагаются после отечественной литературы.

Вся литература в списке имеет сплошную нумерацию.

9. Оформление ссылок на цитируемую литературу


При отсылке к произведению, включенному в список литературы, после упоминания о нем в работе или цитаты из него не приводятся библиографические данные (автор, заглавие и т.п.). а проставляется в косых скобках номер, под которым оно значится в списке литературы, а в необходимых случаях, номер тома и страницы, например:

/18, с.32/

/6, т. 3, с. 45/

Если конкретная ссылка делается на формулу, чертеж, то указы­вается их номер: /4, с. 86, ф.6/.

9. Приложения


Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова «Приложение» и его обозначения. Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, З, Й, О, Ч, Ь, Ы, Ъ. Допускается обозначение буквами латинского алфавита, за исключением букв I и О.

Если в документе только одно приложение, оно обозначается «Приложение А».

2. ОСНОВНЫЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ГРАФИЧЕСКОЙ ЧАСТИ ПРОЕКТА


1. Общие положения


Графическая часть проекта выполняется в карандаше или черной тушью. Форматы листов определяются размерами внешней рамки, выпол­ненной тонкой линией по ГОСТ 2.301-68.

Чертежи должны быть выполнены в масштабе 1:1 и лишь в случае чрезмерно больших и малых габаритов изделия допускается применение других масштабов по ГОСТ 2.301-68.

Графики, иллюстрирующие расчетно-исследовательскую часть про­екта, при необходимости выполняются с нанесением сетки (желательно квадратной).

Численные значения параметров на графиках проставляются слева от оси ординат и под осью абсцисс. Соответствующие обозначения па­раметров записываются в ряду числовых значений. Размерность их записывается через черту. Например, Р_г/МПа или . Допускаются надписи на поле графика. При отсутствии численных значений параметров на графике сетка не требуется. В этом случае оси координат заканчиваются стрелками. Если на графике приводится несколько зависимостей, то для каждой из них должна быть своя ось ординат с соответствующим количественным диапазоном изменения параметров. В этом случае каждая зависимость должна бать обозначена арабской цифрой, а под графиком должны быть даны пояснения по каждому обоз­начению. Под графиком должно быть дано его название (ГОСТ 2.105-95).

Чертежи сборочные содержат:

изображение сборочной единицы, дающее представление о распо­ложении и взаимной связи составных частей и обеспечивающее возможность осуществления сборки и контроля сборочной единицы;

размеры, предельные отклонения и другие параметры и требования, которые должны быть выполнены или проконтролированы по данному сборочному чертежу;

номера позиций составных частей, входящих в изделие;

основные характеристики изделия;

габаритные размеры изделия.

Текстовую часть, надписи и таблицы располагают на поле чертежа в тех случаях, когда содержащиеся в них данные, указания и разъ­яснения невозможно или нецелесообразно выразить графическими или условными обозначениями.

Текст на поле чертежа, таблицы, надписи с обозначением изо­бражений, а также подписи, связанные непосредственно с изображением, как правило, располагают параллельно основной надписи чертежа.

Текстовую часть, помещенную на поле чертежа, располагают над основной надписью. На листах формата более А4 допускается размещение текста в две и более колонки. Ширина колонки должна быть не более 185 мм.

При выполнении чертежа на двух и более листах текстовую часть помещают только на первом листе независимо от того, на каких листах находятся изображения, к которым относятся указания, приведенные в текстовой части.

Таблицы с размерами и другими параметрами помещают в правой верхней части чертежа. Над таблицей, помещенной на чертеже справа, ставят слово "таблица" с порядковым номером (без знака №). Если на чертеже только одна таблица, то ее не нумеруют и слово "таблица" не пишут.

Пункты технических требований должны иметъ сквозную нумерацию. Каждый пункт технических требований записывается с красной строки. Заголовок "Технические требования" не пишут.

Технические требования на чертеже излагают, группируя вместе однородные и близкие по своему характеру требования по возможности в следующей последовательности:

требования, предъявляемые к материалу, заготовке, термической обработке и свойствам материала готовой детали (электрические, магнитные, диэлектрические, твердость, влажность, гигроскопичность и т.д.), указание материалов-заменителей;

размеры, предельные отклонения размеров, формы взаимного рас-положения поверхностей, массы и т.п.;

требования к качеству поверхностей, указания об их отделке, покрытии;

зазоры, расположение отдельных элементов конструкции;

требования, предъявляемые к настройке и регулировке изделия;

другие требования к качеству изделий, например: бесшумность, виброустойчивость; самоторможение и т.д.;

условия и методы испытаний;

указания о маркировании и клеймении;

правила транспортировки и хранения;

особые условия эксплуатации.

При условном обозначении пpeдельных отклонений формы и расположения поверхностей предельные отклонения в соответствии с ГОСТ 2.308-79

указывают в прямоугольной рамке, разделенной на две-три части, в которых помещают:

в первой – знак отклонения;

во второй - предельное отклонение в мм;

в третьей - буквенное отклонение базы, относительно которой задано отклонение.

Высота цифр, букв и знаков должна быть равна размеру основного шрифта текстовой части чертежа.

Рамку располагают горизонтально и соединяют соединительной линией с элементом, к которому относится отклонение. Соединительная линия заканчивается стрелкой.

2. Основная надпись


Согласно ГОСТ 2.104 все чертежи, схемы и текстовые конструкторские документы должны иметь основную надпись и дополнительные графа к ней.

Основные надписи располагаются в правом нижнем углу чертежа. Дополнительные графы к ним и рамки выполняются сплошными тонкими линиями по ГОСТ 2.303.

Содержание, расположение и размеры граф должны соответствовать форме 1 (приложение Г ). Номера граф на форме указаны в скобках.

При выполнении курсовых и дипломных проектов заполняются только графы 1-13 и 26.

В графе 1 указывается наименование изделия или схемы.

Наименование изделия записывается в именительном падеже, единственном числе, по возможности кратко. Если наименование изделия состоит из двух и более слов, то на первом месте помещаются имена существительные, а затем остальные слова, например: “Bал ко­ленчатый". Имя существительное в основной надписи выполняется шриф­том 7 по ГОСТ 2.304-81, остальные слова - шрифтом 3, 5.

Графа 2 - обозначение документа, т.e. условный шрифт по ГОСТ 2.201-80, выполняется шрифтом 7. О правилах шифровки (индексации) до­кументов см. ниже.

Графа 3 - обозначения материала детали. Графу 3 заполняют толь­ко на чертежах деталей.

Графа 4 - литера документа по ГОСТ 2.103-68. На чертежах кур­совых и дипломных проектов следует ставить литеру "О" (опытный) в левой клетке.

Графа 5 - вес изделия в Н без указания единицы измерения.

Графа 6 - масштаб, в котором выполнены основные проекции. На схемах графа 6 не заполняется.

Графа 7 - порядковый номер листа. Если чертеж изделия, детали или сборочной единицы размещается на одном листе, графу не заполня­ют.

Графа 8 - общее количество листов документа (графу заполняют только на первом листе).

Графа 9 - наименование предприятия, выпустившего документ. В этой графе указывается сокращенное наименование и номер группы, например, ВолгГТУ, Д-503.

Графа 10 - характер работы, выполняемой лицом, подписывающим документ.

На чертежах курсовых и дипломных проектов следует в графе 10 выполнять следующие надписи (сверху вниз): «Разраб.», «Пров», «Т.контр», «Н.контр», «Утв.».

Графы 11, 12, 13 – фамилии, подписи и даты подписания документа. В графе «Утв.» подписывается заведующий кафедрой

Графы 14-18 – графы таблицы изменений, которые заполняют в соответствии с требованиями ГОСТ 2.503-90.

Графа 26 – обозначение документа, повернутое на 180 градусов.

3. Обозначение конструкторских документов


Структура обозначения конструкторских документов включает в себя десять буквенных и цифровых групп:

ХХ ХХ ХХ ХХХ ХХХ ХХ.Х ХХХ ХХХ ХХХ ХХ

1 2 3 4 5 6 7 8 9 10




1 – вид работы:

ДП – дипломный проект;

КП – курсовой проект;

2. – год выполнения указанного вида работы;

3. – шифр Волгоградской области – 40;

4. – шифр города Волгограда – 461;

5. – шифр ВУЗа – 806;

6. – шифр кафедры «Автотракторные двигатели» – 10.5;

7. – номер задания (из трех цифр) - порядковый номер студента в приказе на дипломное проектирование для дипломных проектов, порядковый номер в списке группы для других видов работ;

8. – номер сборочной единицы (см. приложение Д) состоит из трех цифр. Номер более простой сборочной единицы, входящей в состав более сложной, образуется присвоением третьей цифре номера сложной сборочной единицы значений от 1 до 9;

9. – номер детали (номер позиции на сборочном чертеже);

10. – вид конструкторского документа (на рабочем чертеже детали не указывается):


• ВО – общий вид;

• СБ - сборочный чертеж;

• Т – теоретический чертеж;

• МЧ – монтажный чертеж.


При обозначении схемы в группе 7 согласно ГОСТ 2.701-76 первый знак должен указывать вид схемы, второй знак – тип схемы.

Виды схем обозначаются следующими буквами:

Э – электрическая;

Г – гидравлическая;

П – пневматическая;

К – кинематическая;

С – комбинированная;

Х – газовая.

Типы схем обозначаются цифрами:

1 – структурная;

2. – функциональная;

3. – принципиальная (полная);

4. – соединений (монтажная).


Например, схема электрическая принципиальная – Э3, схема гидравлическая соединений – Г4 и т.д.

Примеры обозначения чертежей:

ДП 01 40 461 806 10.5 015 060 000 СБ – воздухоочиститель;

ДП 01 40 461 806 10.5 023 061 001 - корпус воздухоочистителя;

ДП 01 40 461 806 10.5 007 090 000 Г3 – схема масляной системы принципиальная.

4. Спецификация


Спецификация согласно ГОСТ 2.101-68 является основным конст­рукторским документом, поэтому наличие ее в составе курсового и дипломного проектирования обязательно.

Спецификация по ГОСТ 2.104-68 составляется на каждую сборочную единицу, комплекс и комплект на отдельных листах формата А4 с основной надписью по ГОСТ 2.104-68. Для текстовых конструкторских документов первого и заглавного листов предусмотрена основная надпись и дополнительные графы к ней по форме 2 ГОСТ 2.104-68 (приложение Е), последующих листов - основная надпись и дополнительные графы в ней по форме 2а ГОСТ 2.104-68 (приложение Ж).

Спецификация в общем случае состоит из восьми разделов. Разделы должны располагаться в последовательности:

документация;

комплексы;

сборочные единицы;

детали;

стандартные изделия;

прочие изделия;

материалы;

комплекты.

Наличие тех или иных разделов в таблице спецификации определя­ется составом специфицируемого изделия.

Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают тонкой линией. Ниже каждого заго­ловка должна быть оставлена одна свободная строка, выше - не менее одной свободной строки.

Заполнение граф спецификации производится сверху вниз.

Графы спецификации заполняют следующим образом.

В графе '"Формат" - указывает форматы документов, обозначе­ния которых записывают в графе «Обозначение». Если документ выполнен на нескольких листах различных форматов, то в графе проставляют звездочку, а в графе "Примечание" перечисляют все форматы.

Для документов, записанных в разделы "Стандартные изделия", "Прочие изделия" и "Материалы", графу не заполняют. Для деталей, на которые не выпущены чертежи, в графе указывают БЧ (без чертежа).

В графе "Поз." указывают порядковые номера составных час­тей, непосредственно входящих в специфицируемое изделие, в последовательности записи их в спецификации. Для разделов "Документация" и "Комплекты" графу не заполняют.

В графе «Обозначение» - указывают: в разделе "Документация" обозначение записываемых документов по ГОСТ 2.201-68; в разделе "Сборочные единицы» вносят основные документы изделий, входящих непосредственно в специфицируемое изделие, в разделе "Детали" - обозначения рабочих чертежей деталей. Обозначения базовых изделий, непретерпевших конструктивных изменений, сохраняются заводскими. В разделах "Стандартные изделия и "Материалы" графу не заполняют.

В графе ''Наименование" - указывают: в разделе "Документация" для документов, входящих в основной комплект документов специфицируемого изделия и составляемых на данное изделие, только наименование документов, например; «Сборочной чертеж», «Габаритный чертеж», «Технические условия» и т. п.; в разделах спецификации «Комплексы», «Сборочные единицы», «Детали», «Комплекты» - наименование изделий в соответствии с основной надписью на основных конструкторских документах этих изделий. Для деталей, например «Kopпуc крана», «Втулка», «Крышка», «Палец» и т. д. В наименованиях, состоящих из нескольких слов, на первое место помещают имя существительное, например: «Колесо зубчатое». Для деталей, на которые не выпущены чертежи, указывают наименование и материал, а также размеры, необходимые для их изготовления; в разделе «Стандартные изделия» - наименования и обозначения изделий в соответствии с государственными, отраслевыми, республиканскими стандартами, стандартами предприятий на эти изделия, например, «Болт М1270.58 ГОСТ 7805-70». В пределах каждой категории стандартов запись производится по группам изделий, объединенных по функциональному назначению (например, подшипники, крепежные изделия и т. п.), в пределах каждой группы - в алфавитном порядке наименования изделий, и в пределах каждого наименования - в порядке возрастания обозначения стандартов; в разделе "Прочие изделия" – наименования и условные обозначения изделий в соответствии с документами на их поставку с указанием обозначений этих документов. В раздел вносят изделия не стандартизированные, но покупаемые на стороне в готовом виде и подбираемые по прейскурантам, каталогам или нормалям организаций-поставщиков; в разделе "Материалы" – обозначения материалов, установленные в стандартах и технических условиях на эти материалы, непосредственно входящие в специфицируемое изделие и не вошедшие ни прямо, ни косвенно ни в одно изделие в предыдущих разделах спецификации. Сюда могут входить смазочные материалы, краски, материалы упаков­ки и прочее.

В графе «Кол.» указывают: для составных частей изделия, записываемых в спецификацию, количество их на одно специфицируемое изделие; в разделе «Материалы» - общее количество материалов на одно специфицируемое изделие с указанием единиц намерения. Допускается единицы измерения записывать в графе «Примечание» в непосредственной близости от графа «Кол.».

После каждого раздела спецификации необходимо оставлять нес­колько свободных строк для дополнительных записей. Допускается ре­зервировать и номера позиций, которые проставляют в спецификацию при заполнении резервных строк. Если сборочная единица изображена на формате А4 (297210), допускается совмещать спецификацию и изображение на одном листе. Основную надпись выполняют по форме 1. (ГОСТ 2.104-68). Спецификацию заполняют в том же порядке и по той же форме, что и спецификацию, выполненную на отдельных листах.

Спецификация в пояснительную записку не подшивается.


2.5. Правила выполнения гидравлических

и пневматических схем (ГОСТ 2.704-76).


Гидравлические и пневматические схемы в зависимости от их основного назначения разделяются на следующие типы:

структурные;

принципиальные;

соединения.

На структурной схеме элементы и устройства изображают в виде прямоугольников, в которые вписывают их наименование, обозначение и технические данные.

Линии взаимосвязей изображают основными линиями, на которых допускается указывать направление потоков рабочей среды по ГОСТ 2.721-74.

На принципиальной схеме изображают все гидравлические и пнев­матические элементы или устройства, необходимые для осуществления и контроля в изделии заданных гидравлических (пневматических) про­цессов, и всe гидравлические (пневматические) связи между ними.

Элементы и устройства на схеме изображают в виде условных графических обозначений (приложение И):

направление потока рабочей среды и знаки регулирования - по ГОСТ 2.721-74;

баки, аккумуляторы, теплообменники, фильтры и другие элементы сетей - по ГОСТ 2.780-96;

аппаратура управления - по ГОСТ 2.781-96;

насосы, вентиляторы, компрессоры - по ГОСТ 2.782-68;

элементы привода и управления - по ГОСТ 2.721-74;

элементы трубопроводов и линии связи — по ГОСТ 2.784-96;

арматура трубопроводная - по ГОСТ 2.785-70.

Каждый элемент или устройство, входящее в изделие и изображенное на схеме, должны иметь буквенно-цифровое позиционное обозначение, состоящее из буквенного обозначения и порядкового номера, проставленного после буквенного обозначения.

Буквенное обозначение должно представлять собой сокращенное наименование элемента, составленное из его начальных или характер­ных букв, например, клапан - К, дроссель - ДР.

Буквенные позиционные обозначения наиболее распространенных элементов приведены в приложении К.

Порядковые номера элементам (устройствам) следует присваивать, начиная с единиц, в пределах группы элементов (устройств), которым на схеме присвоено одинаковое буквенное позиционное обозначение, например: K1, К2, К3, МK1, MK2, МК3.

Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав изделия и изображенные на схеме.

Данные об элементах должны быть записаны в перечень элементов. При этом связь перечня с условными графическими обозначениями элементов должна осуществляться через стандартные обозначения.

Допускаются все сведения об элементах помещать около условных графических обозначений.

Перечень элементов помещают на первом листе схемы над основ­ной надписью.

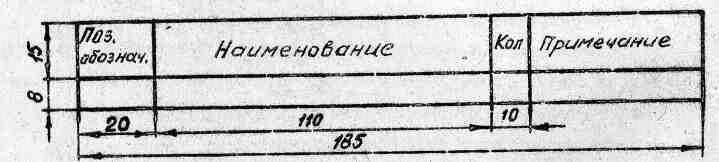

Перечень элементов выполняют в виде таблицы в соответствии с рисунком 1, заполняемой сверху вниз.





Рисунок 1.

Расстояние между перечнем элементов и основной надписью должно быть не менее 12 мм.

Продолжение перечня элементов помещают слева от основной надписи, повторяя головку таблицы.

В графах перечня указывают следующие данные:

в графе "Поз. обознач." - позиционное обозначение элемента, устройства или обозначение функциональной группы;

в графе "Наименование" - наименование элемента (устройства) в соответствии с документом, на основании которого этот элемент (устройство) применен, и обозначение этого документа (чертеж, ГОСТ, ОСТ, ТУ и т.д.).

При необходимости указания технических данных элемента, не содержащихся в его наименовании, эти данные рекомендуется указывать в графе «Примечание».

Элементы в перечень, записывают группами в алфавитном порядке буквенных позиционных обозначений.

На схеме допускается указывать параметры потоков на линиях связи (давление, подачу, расход и т.п.), а также параметры, подле­жащие измерению на контрольных отводах.

Одинаковые элементы и устройства, имеющие на схеме последовательные порядковые номера, записывают в таблицу перечня элементов одной строкой. В графу «Поз. обозначения» вписывают буквенные обоз­начения с наименьшим и наибольшим порядковыми номерами. Например, три одинаковых клапана вписываются в этом случае таким образом: K1...K3.

При выполнении схем соединений элементы, устройства и соедине­ния трубопроводов изображают упрощенно внешними очертаниями. Соеди­нения допускается изображать условными графическими обозначениями. Трубопроводы изображают сплошными основными линиями.

Номера элементов или устройств и трубопроводов должны соот­ветствовать номерам, принятым на принципиальной схеме. Соединениям трубопроводов присваивают номера после номеров трубопроводов.

Перечень элементов и трубопроводов составляют в виде таблицы аналогично перечню элементов принципиальной схемы.

На поле схемы допускается указывать необходимые технические данные.

Пример выполнения схемы системы смазки приведен в приложении Л.
