Рисунок А1 - Пример оформления этикетки к дипломным проектам (работам)
Указания к заполнению этикетки
1) В буквенно-числовой индекс включаются обозначения (через тире):
- наименование работы (ДП – дипломный проект, ДР – дипломная работа);
- код университета (02009562);
- шифр специальности (таблица Б1, приложение Б);
- порядковый номер студента в приказе по университету;
- год выполнения работы.
2) Надписи "в двух книгах" и "Книга 1..." выполняются только для дипломных проектов работ, состоящих из двух книг. Этикетка для второй книги оформляется аналогично, с надписью,
например: Книга 2. Приложения.
115
-
М
ИНОБРНАУКИ РОССИИ
Государственное образовательное учреждение
высшего профессионального образования
Ухтинский государственный технический университет
Кафедра лесных, деревообрабатывающих машин
и материаловедения
КП–150405–41–06
С
.Н. Молокова
Тема: "Проект лесотранспортной машины"
Текст курсового проекта (работы)
У
хта 2011
Рисунок А2 - Пример оформления этикетки к курсовым проектам (работам)
Указания к заполнению этикетки
1) В буквенно-числовой индекс включаются обозначения (через тире):
- наименование работы (КП – дипломный проект, КР – дипломная работа);
- шифр специальности;
- шифр кафедры;
- год выполнения работы.
 |

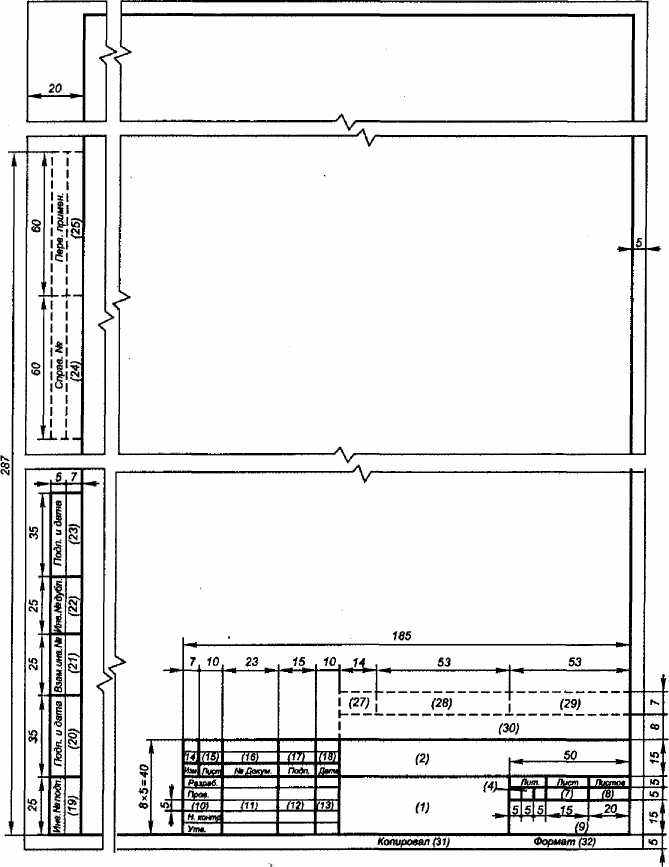

| Рисунок А3 - Основная надпись для первых листов разделов основной части (форма 2 по ГОСТ 2.104) |
 |

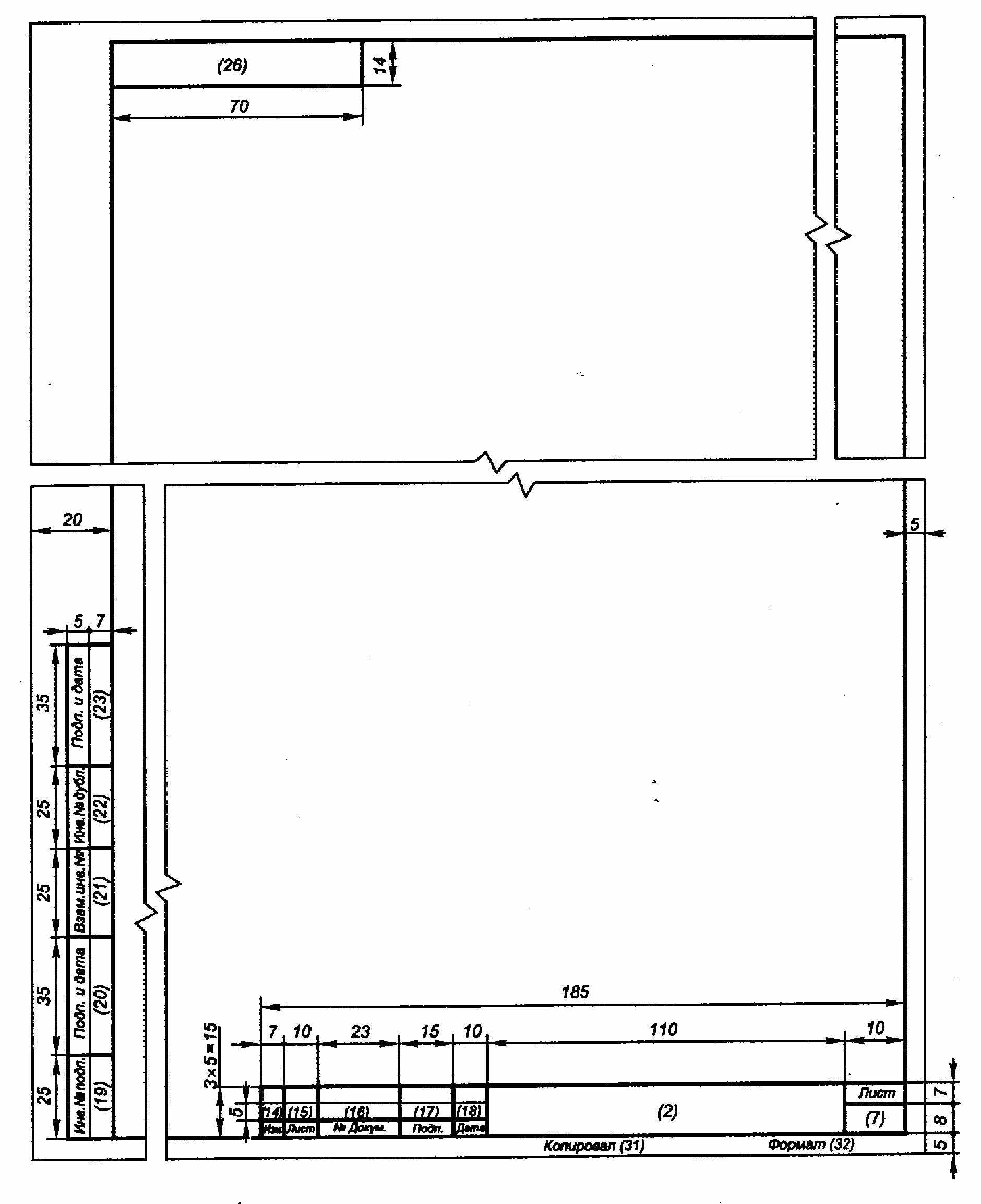

| Рисунок А4 - Основная надпись для последующих листов разделов основной части (форма 2а по ГОСТ 2.104) |
Указания к заполнению основной надписи и дополнительных граф к ней
В графах основной надписи (номера граф даны в скобках) указывают:
1) в графе 1 - название изделия, текстового документа и др.
В соответствии с ГОСТ 2.109-73 краткое наименование должно записываться в именительном падеже, единственном числе и начинаться с существительного, например: Стабилизатор ключевой.
2) в графе 2 - обозначение текстового документа в соответствии с ГОСТ 2.201-80:
а) для дипломных проектов (работ)
УГТУ.41.150405.023ПЗ,
где 41 - шифр кафедры;
150405 - шифр специальности;
023 - регистрационный номер (номер по приказу).
б) для курсовых, расчетно-графических и других работ вместо аббревиатуры УГТУ ставится обозначение кафедры, на которой выполняется данная работа, например:
КНГГ.130304.028.ПЗ
где КНГГ - кафедра начертательной геометрии и графики;
130304 - шифр специальности;
028 - регистрационный номер ( три последние цифры зачетной книжки).
3) в графе 3 - обозначение материала детали (графу заполняют только на чертежах деталей);
4) в графе 4 - литеру, присвоенную данному чертежу или документу:
Д - дипломный проект (работа); К - курсовой проект (работа); Л - лабораторная работа; Р - расчетно-графическая работа;
5) в графе 5 - массу изделия, изображенного на чертеже, в килограммах без указания единицы измерения. Допускается указывать массу в других единицах измерения с указанием их, например: 2,4 т;
6) в графе 6 - масштаб (проставляют в соответствии с ГОСТ 2.302);
7) в графе 7 - порядковый номер листа. На документах, состоящих из одного листа, эту графу не заполняют;
8) в графе 8 - общее число листов документа. Графу заполняют только на первом листе;
9) в графе 9 - наименование или различительный индекс организации, разработавшей проектный документ. Для дипломного и курсового проекта - сокращенное название специальности и номер группы, например: ЛИ-1-02;
10) в графе 10 - характер работы (разработал, проверил, нормоконтроль, утвердил).
11) в графах 11-13 - фамилии и подписи лиц, указанных в графе 10, и дату подписания;
12) в графах 14-18 - данные граф таблицы изменений;
13) в графах 19-23, 27-30, 34 - сведения об этапах разработки документации, изменениях, учете и регистрации.
На учебных чертежах дипломных и курсовых проектов графы 14-18; 27-30; 34 допускается не заполнять и не вычерчивать (по решению кафедры).
14) в графе 26 - обозначение документа, повернутое на 180° для формата А4 и форматов, больших А4, при расположении основной надписи вдоль длинной стороны листа и на 90° для форматов, больших А4 при расположении основной надписи вдоль короткой стороны листа. На основной надписи формы 2а (рисунок А4, приложение А) графа обязательна только для чертежей и схем.
ПРИЛОЖЕНИЕ Б
(Обязательное)
ШИФРЫ СПЕЦИАЛЬНОСТЕЙ И КАФЕДР
Таблица Б1 - Шифры, перечень специальностей и квалификаций
| Шифр | Наименование специальности (направления подготовки), квалификация (степень) | Аббревиатура |
| ФАКУЛЬТЕТ ГУМАНИТАРНОГО ОБРАЗОВАНИЯ (ФГО) | ||
| 030602 | Связи с общественностью (Специалист по связям с общественностью) | СО |
| ФАКУЛЬТЕТ ЭКОНОМИКИ И УПРАВЛЕНИЯ (ФЭУ) | ||
| 080502 | Экономика и управление на предприятии (топливно-энергетического комплекса) (Экономист-менеджер) | ЭТК |
| 080105 | Финансы и кредит (Экономист) | ФК |
| 080500 | Менеджмент (бакалавр менеджмента) | М (б) |
| 080100 | Экономика (бакалавр экономики) | Э (б) |
| Геологоразведочный факультет (ГРФ) | ||
| 130201 | Геофизические методы поисков и разведки месторождений полезных ископаемых (полевая нефтегазовая геофизика) (Горный инженер) | ПНГ |
| 130202 | Геофизические методы исследования скважин (Горный инженер) | ГИС |
| 130304 | Геология нефти и газа (Горный инженер) | ГНГ |
| 130306 | Прикладная геохимия, петрология, минералогия (Горный инженер) | МИГ |
| 130100 | Геология и разведка полезных ископаемых (Бакалавр техники и технологии) | ГРИ (б) |
| НЕФТЕГАЗОПРОМЫСЛОВЫЙ ФАКУЛЬТЕТ (НГПФ) | ||
| 130504 | Бурение нефтяных и газовых скважин (Инженер) | БС |
| 130503 | Разработка и эксплуатация нефтяных и газовых месторождений (Инженер) | РЭНГМ |
| 130501 | Проектирование, сооружение и эксплуатация газонефтепроводов и газонефтехранилищ (Инженер) | ПЭМГ |
| 130602 | Машины и оборудование нефтяных и газовых промыслов (Инженер) | МОН |
| 280102 | Безопасность технологических процессов и производств (Инженер) | БТП |
| Шифр | Наименование специальности (направления подготовки), квалификация (степень) | Аббревиатура |
| 130500 | Нефтегазовое дело (Бакалавр техники и технологии) | НГД (б) |
| 200500 | Метрология, стандартизация и сертификация (Бакалавр техники и технологии) | МСиС (б) |
| ФАКУЛЬТЕТ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ (ФИТ) | ||
| 140604 | Электропривод и автоматика промышленных установок и технологических комплексов (Инженер) | ЭАП |
| 230102 | Автоматизированные системы обработки информации и управления (Инженер) | АИС |
| 230201 | Информационные системы и технологии (Инженер) | ИСТ |
| 140600 | Электротехника, электромеханика и электротехнологии (Бакалавр техники и технологии) | ЭТ (б) |
| ЛЕСОТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ (ЛТФ) | ||
| 150405 | Машины и оборудование лесного комплекса (Инженер) | МЛК |
| 250401 | Лесоинженерное дело (Инженер) | ЛИ |
| 150400 | Технологические машины и оборудование (Бакалавр техники и технологии) | ТМО (б) |
| 250300 | Технология лесозаготовительных и деревоперерабатывающих производств (Бакалавр техники и технологии) | ТЛП (б) |
| АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ ФАКУЛЬТЕТ (АСФ) | ||
| 270102 | Промышленное и гражданское строительство (Инженер) | ПГС |
| 270109 | Теплогазоснабжение и вентиляция (Инженер) | ТГВ |
| 270112 | Водоснабжение и водоотведение (Инженер) | ВВ |
| 270301 | Архитектура (Архитектор) | АРХ |
| 270100 | Строительство (Бакалавр техники и технологии) | СТ (б) |
| ИНСТИТУТ ФИЗИЧЕСКОЙ КУЛЬТУРЫ И СПОРТА (ИФКиС) | ||
| 032101 | Физическая культура и спорт (Специалист по физической культуре и спорту) | ФКиС |
| МАГИСТРАТУРА | ||
| 080500 | Менеджмент (Магистр менеджмента) | М (м) |
| 130100 | Геология и разведка полезных ископаемых (Магистр техники и технологии) | ГРИ (м) |
| 130500 | Нефтегазовое дело (Магистр техники и технологии) | НГД (м) |
| Шифр | Наименование специальности (направления подготовки), квалификация (степень) | Аббревиатура |
| 140600 | Электротехника, электромеханика и электротехнологии (Магистр техники и технологии) | ЭТ (м) |
| 150400 | Технологические машины и оборудование (Магистр техники и технологии) | ТМО (м) |
| 250300 | Технология лесозаготовительных и деревоперерабатывающих производств (Магистр техники и технологии) | ТЛП (м) |
| 270100 | Строительство (Магистр техники и технологии) | СТ (м) |
