| Технология WiMAX. Описание оборудования Nortel Исполнитель: А.Соколов | Версия 1.0 16.12.2006 | Лист из |
Mobile WiMAX. Решение Nortel – один из возможных игроков на рынке мобильного WiMAX
Авторы:
Соколов Артём Александрович, заместитель начальника отдела развития новых решений компании «ТехноСерв А/С»
Пилипчук Алексей Владимирович, заместитель директора департамента информационных и телекоммуникационных технологий компании «ТехноСерв А/С»
Введение
Мобильный WiMAX (Worldwide Interoperability for Microwave Access) обеспечивает беспроводный доступ к ресурсам в любое время, в любом месте зоны действия сети. Мобильный WiMAX предоставляет широкополосный доступ в Интернет для дома или для офиса, а также для конечного пользователя, и призван стать таким же необходимым инструментом в деятельности человека, как и мобильная телефонная связь сегодня.
Технология мобильного WiMAX базируется на стандарте IEEE 802.16-2005, который является дальнейшим развитием стандарта фиксированного WiMAX (IEEE 802.16-2004). В стандарте добавлены функции мобильности, радиотехнологии MIMO и некоторые другие функции расширяющие функционал как базовой станции, так и клиентского оборудования.
Мобильный WiMAX обеспечивает значительное усовершенствование в скорости и полосе пропускания для предоставления современных сервисов, таких как потоковый звук и видео, передачу VoIP трафика и видеоконференций. Операторы сотовой связи, традиционные и альтернативные операторы, государственные организации и пр. будут применять решения в технологии WiMAX для предоставления своим абонентам услуг широкополосного беспроводного доступа.
В своём дальнейшем развитии WiMAX обеспечивает беспрецедентную спектральную эффективность спектральную эффективность, безопасность и улучшение радиохарактеристик – все важнейшие характеристики для сервис-провайдеров.
WiMAX в своей основе использует технологию Orthogonal Frequency Division Multiplexing (OFDM), как наиболее эффективную технологию беспроводного доступа.
Конкурентным преимуществом компании Нортел является использование антенной технологии MIMO. WiMAX позволяет существенно расширить области применения сетей 3G для передачи данных. Это означает, что провайдеры могут достичь скоростей, в 5 раз превышающих существующие.
Возможные варианты организации связи:
Среди прочих производителей, Нортел является единственным вендором WiMAX, который имеет всеобъемлющую экспертизу в области мобильных технологий, таких как CDMA, GSM, UMTS и WLAN. На оборудовании Нортел построено более 300 беспроводных сетей в более чем 70 странах мира.
Нортел владеет большим количеством патентов по технологиям, лежащих в основе стандарта WiMAX (OFDM и MIMO), и это превосходство позволяет чётко соответствовать стандартам 802.16-2005.
На уровне продуктов, мобильное решение Нортел WiMAX обеспечивает:
- 3-х кратное расширение полосы пропускания при сокращении стоимости в 3 раза, относительно стоимости решения на системе активных антенн (Advanced Antenna Systems – AAS) – достигается за счёт применения технологии MIMO, антенной технологии, которая использует интерференцию сигналов для улучшения производительности среди других антенных технологий
- Гибкость и снижение операционных расходов – Решение Нортел обеспечивает функциональность Mesh Backhaul, дающая возможность оператору широкие возможности при внедрении своих сетей WiMAX. В области, где применение проводных линий слишком дорого, WiMAX Mesh Backhaul сохранение инвестиций при внедрении и дальнейшей эксплуатации. Это идеальное решение для транзита трафика до малых сайтов с небольшим количеством абонентов, используя существующий спектр сигналов.
- Низкая стоимость инсталляции – Решение мобильного WiMAX Нортел является недорогим решением. Часто нет необходимости в строительстве новых сайтов, за счёт расширения функциональности существующей инфраструктуры. В дополнение к этому, базовые станции WiMAX небольшие и достаточно лёгкие, обеспечивают лёгкость и гибкость при развёртывании.
- Полное решение (end-to-end) WiMAX – Решение мобильного WiMAX Нортел включает в себя базовые станции, ядро IP multimedia Subsystem (IMS), шлюз управления Access Service Network (ASN), система управления, вспомогательные сервисы, позволяющие развёртывать сети WiMAX.
Различия беспроводных технологий
| | Сети 3G | WLAN / 802.11n | WiMAX / 802.16e |
| Покрытие | Повсеместное | Хотспот / локальное | Зоновое / региональное |
| QoS | Управляемый | Совместный спектр | Управляемый |
| Мобильность | Полноценная | Крайне ограничена | Фиксированная, портативная, полная |
| Зона покрытия | Километры | 100 – 500 футов | Километры |
| Скорость доступа | 50 – 700 кбит/ч | 1 – 10 Мбит/с | 1 – 10 Мбит/с |
| Архитектура | Иерархическая | IP | IP |
Решение мобильного WiMAX Нортел
Нортел предлагает полнофункциональное решение для построения беспроводной мобильной сети которое включает в себя: базовые станции, ядро сети, систему управления, устройства и сервисы.
Базовые станции.
Семейство станций WiMAX BTS 5000
Базовая станция Nortel WiMAX BTS 5000
Базовая станция 5000 это первое решение, в основе которого лежит технология MIMO. В первом релизе, решение разрабатывается в 4-х основных диапазонах частот: 1,5 ГГц, 2,3 ГГц, 2,5 ГГц и 3,5 ГГц.
Основные особенности:
- Базовая станция SISO (Single Input Single Output): Пропускная способность до 35 Мбит/с в режиме пиковой загрузки, до 25 Мбит/с в режиме нормальной эксплуатации. Станция может быть использована для небольших операторов и оперативно возникающих потребностях.
- Базовая станция MIMO
- 2x2 MIMO (2 передатчика, 2 приёмника на сектор) – обеспечивают до 70 Мбит/с в режиме пиковой загрузки и до 50 Мбит/с в режиме нормальной эксплуатации.
- 4х4 MIMO (4 передатчика, 4 приёмника на сектор) – обеспечивает до 100 Мбит/с в режиме нормальной эксплуатации. Позиционируется для строительства больших сетей с предоставлением сервисов, требующих большой полосы пропускания.
- 2x2 MIMO (2 передатчика, 2 приёмника на сектор) – обеспечивают до 70 Мбит/с в режиме пиковой загрузки и до 50 Мбит/с в режиме нормальной эксплуатации.
- Возможность использования от одного до шести секторов на базовой станции
- Мощность на сектор
- 28 Вт (SISO и 2x2 MIMO)
- 56 Вт (4x4 MIMO)
- 28 Вт (SISO и 2x2 MIMO)
- Макро-ячеистая архитектура
- Обновление функционала достигается за счёт смены программного обеспечения
- Конфигурации: внутреннего, внешнего исполнения с креплением на стену.
- Поддержка шифрования по алгоритму AES-128
Радиомодуль
- Интегрированный трёхсекторный радиомодуль
- Мощность: 28W на сектор (2 x 14W на канал)
- Поддержка 2Tx, 2Rx MIMO (Multiple Input, multiple output) на все 3 сектора
Емкость БС
- 50 Mbps (N=1)
- 75 Mbps (N=3)
- В полосе 10 MHz TDD
Частотные диапазоны
- 2.5, 2.3 и 3.5 ГГц
- Каналы 3.5, 5, 7, 8.75 и 10 МГц
Габариты
- Модули, рассчитанные на 19” стойку
- также доступно внешнее исполнение
- также доступно внешнее исполнение
- Высота: 5U (9”, 22.3 см)
- Модем: 1.5U (6.7 см)
- Радио модуль: 3.5U (15.6 см)
- Модем: 1.5U (6.7 см)
- Мощность: -48V DC, 1000W
Базовая станция состоит их 2-х первичных блоков: Цифровой модуль (Digital Module – DM) и Радио модуль (Radio Module – RM) или удалённый радио модуль (Remote Radio Module – RRM).
Оба модуля могут быть смонтированы в стандартный 19-ти дюймовый шкаф или в какой-либо антивантальный наружный модуль.
Цифровой модуль выполняет следующие функции:
- Процесс OFDMA
- Процесс WiMAX MAC
- Радио интерфейс
- Синхронизация сети
- Процесс OAM и управление
Цифровой модуль поддерживает конфигурацию 2х2 MIMO с поддержкой 3-х секторов, он может подключаться к дополнительному модулю для создания конфигурации 4х4 MIMO и поддержки 6-ти секторов.
Радио модуль является блоком внутреннего модуля для установки в стойку и включает в себя 6 приёмников и 6 передатчиков, RF фильтром и цифровым процессором.
РАСШИРЕНИЕ ЁМКОСТИ
Если оператору необходимо развивать свою сеть, базовые станции можно расширять соответственно последовательно. Расширение с режима 2х2 MIMO до режима 4х4 MIMO. Конфигурация 4х4 использует тот же RF канал, как и 2х2, таким образом. Нет необходимости в дополнительной полосе пропускания.
Архитектура сети Mobile WiMAX Nortel
ЯДРО СЕТИ

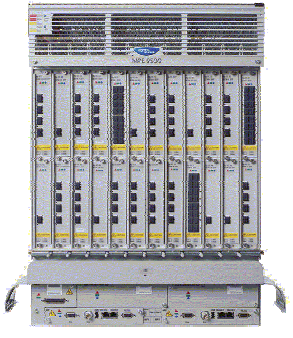

Access Service Network (ASN) Gateway
Основная функция ASN шлюза – сбор сигнализации с базовых станций и осуществление движения абонентов от одной базовой станции к другой. ASN построен на высоконадёжной платформе IP. Этот шлюз обеспечивает одновременно экономическую эффективность и широкие градации (масштабируемость) производительности, которые необходимы для внедрений WiMAX при зонах обслуживания от городка или кампуса (в таких сетях могут использоваться всего несколько BTS) до сетей национального масштаба, содержащих тысячи базовых станций.
Управление мобильностью
- Управление хендовером и мобильностью, аутентификация и безопасность, вызов абонентов, раутинг траффика
Функциональные приложения
- Биллинг, Управление сервисами, Маршрутизация и агрегация траффика, сжатие заголовков, управление данными
Аппаратная реализация
- Shelf-based NEBS/ETSI compliant. 19” or 23” frame mount
- Двухсторонняя архитектура устройства с размещением сервисных карт на тыловой панели
- Слоты I/O на передней панели
- Система операторского класса
- Резервирование модулей и трактов
- Горячая замена/беспрерывный апгрейд всех основных модулей
CONNECTIVITY SERVICE NETWORK (CSN)
SCN является ядром архитектуры WiMAX, и обеспечивает контроль и управление сетью доступа и пользователями. Поддерживает такие сервисы, как DHCP, AAA, FTP, внутри сетевой роуминг, и некоторые другие приложения.
CSN включает в свой состав мультимедийную подсистему (Internet Protocol Multimedia Subsystem – IMS), отвечающую за доступ в Интернет, локальные сервисы, сервисы передачи видео и прочие мультимедийные сервисы.
Полностью основано на IP
- Обеспечение L3 и L2 VPN
- IP-CS (или E-CS) с полной поддержкой на БС
- Классификация пакетов на GW и BTS
Мобильность
- Поддержка Simple IP и Mobile IP
- FA реализован на GW
- Поддержка оптимизации HA за счёт симулькаста
- Перенос транзитного трафика от S-BTS к T-BTS
- Соответствие требованию завершения хендовера за <50 мсек
Возможность использования сети пользователями с разным уровнем мобильности
Оптимизация мультимедийного вещания
УПРАВЛЕНИЕ СЕТЬЮ
Решение систему управления Нортел WiMAX (Operation, Administration, Maintance) упрощает управление всеми элементами и сервисами сети
КЛЮЧЕВЫЕ ПОКАЗАТЕЛИ ВЫСОКОЙ ЁМКОСТИ: MIMO
Основная цель WiMAX – обеспечение возможности доступа в Интернет в любой точке. WiMAX наиболее эффективно использующая спектр частот, технология, обеспечивающая большую пропускную способность и сикращении стоимости каждого мегабита
Ключtвой компонент ценности для оператора – это антенная технология MIMO.
Основные антенные технологии 2 – это AAS и MIMO. Компания Нортел занимается антенными технологиями более 10 лет.

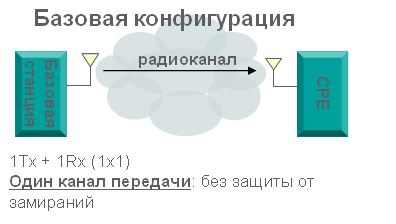

Что такое MIMO?
Данная технология обеспечивает:
- Расширение зоны обслуживания
- Рост путей доступа
- Обеспечение большей полосы пропускания и эффективного использования спектра частот
- Использование дешёвых антенн

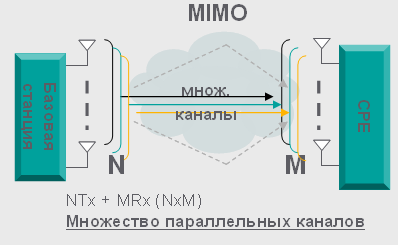

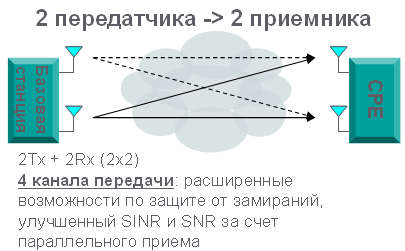

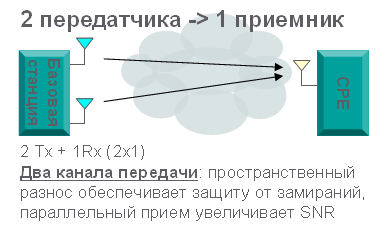

Технология MIMO работает за счёт создания нескольких параллельных потоков данных от передатчика до приёмника, используя многолучевое распространение волн и их интерференцию, как преимущество. В условиях плотной городской застройки сигналы отражённые от зданий и сигналы MIMO комбинируются в единый поток данных, за счёт чего обеспечивается более широкая полоса пропускания.
Что такое AAS?
Технология AAS обеспечивает непосредственную доставку сигнала до пользовательского устройства. Используя технологию управления лучом для отслеживания устройств, данная технология фокусирует сигнал на активных устройствах, обеспечивая таким образом большую зону покрытия. Технологии AAS уже более 10 лет.
.
Рис.___ Технология MIMO обеспечивает рост пропускной способности от 2-х до 5-ти раз
Мобильность
- MIMO обеспечивает предсказуемые пороги для надежного хендовера
- При MIMO нет необходимости согласовывать размеры сот во избежание интерференции
- Мобильность и управление загрузкой сети идут рука об руку
- MIMO позволяет обеспечить высокоскоростную мобильность
Активные антенные решётки с управлением лучом не могут обеспечить требуемого покрытия и ёмкости необходимых мобильным пользователям
Как сравнить MIMO и AAS?
Когда производилось тестирование, MIMO одерживало победу над AAS. MIMO обеспечивает троекратное увеличение полосы пропускания. Тем не менее, была проанализирована задача построения сети WiMAX на частоте 2,5 ГГц в городе Атланта, США.В проекте использовались реальные данные и сравнивались 2 технологии. Технология AAS показала себя положительно в случае небольшого количества абонентов
Как только количество абонентов превысило 50000, технология MIMO позволила обеспечить подключение абонентов меньшим количеством базовых станций.
Рис.___ Анализ реального проекта сети г.Атланта.2 Rx MS 4 Rx MS
Figure 3. MIMO delivers 2x-5x increase in throughput/capacity
Стандарты в области WiMAX и Mobile WiMAX
Стандарты IEEE 802.16x
| № | Наименование стандарта | Содержание | Дата принятия/ опубликования | Текущий статус |
| 1 ДЕЙСТВУЮЩИЕ СТАНДАРТЫ | ||||
| 1.1 | IEEE Std 802.16e-2005. Standard for Local and metropolitan area networks – Part 16: Air Interface for Fixed Broadband Wireless Access Systems. Amendment for Physical and Medium Access Control Layers for Combined Fixed and Mobile Operation in Licensed Bands. 840 p. | Определяет физический и MAC-уровни для комбинированного мобильного и фиксированного широкополосного беспроводного доступа. Примечание. Опубликованная версия включает IEEE 802.16-2004/Cor 1 | 7 декабря 2005/ 28 февраля 2006 | Активен |
| 1.2 | IEEE 802.16-2004/Cor 1 | Включает в себя корректировки стандарта IEEE Std 802.16-2004 Примечание. Опубликован совместно с IEEE Std 802.16e-2005 | 7 декабря 2005/ 28 февраля 2006 | Активен |
| 1.3 | IEEE Std 802.16f-2005. Standard for Local and metropolitan area networks – Part 16: Air Interface for Fixed Broadband Wireless Access Systems. Amendment 1: Management Information Base. 258 p. | Определяет MIB (WMANIFMIB - Wireless MAN interface MIB) для поддержки управления физического и MAC-уровней в соответствии с IEEE Std 802.16-2004 | Опубликован 1 декабря 2005 | Активен |
| 1.4 | IEEE Std 802.16-2004, IEEE Standard for Local and metropolitan area networks – Part 16: Air Interface for Fixed Broadband Wireless Access Systems. 896 p. (Revision of IEEE Std 802.16-2001) | Значительное внимание уделено качеству обслуживания (QoS) и механизмам защиты данных и соединений | 24 июня 2004/ 1 октября 2004 | Активен |
| 1.5 | IEEE Std 802.16/ Conformance03-2004, IEEE Standard for Conformance to IEEE 802.16. Part 3: Radio Conformance Tests (RCT) for 10-66 GHz WirelessMAN-SC Air Interface/ 86 p. | Определяет тесты совместимости радиоинтерфейса для диапазона 10-66 ГГц | 12 мая 2004/ 25 июня 2004 | Активен |
| 1.6 | IEEE Std 802.16.2-2004, IEEE Recommended practice for Local and metropolitan area networks –Coexistence of Fixed Broadband Wireless Access Systems. 169 p. (Revision of IEEE Std 802.16.2-2004) | Определяет режимы совместного существования систем фиксированного беспроводного широкополосного доступа | 9 февраля 2004/ 17 марта 2004 | Активен |
| 1.7 | IEEE Std 802.16/ Conformance02-2003, IEEE Standard for Conformance to IEEE 802.16. Part 2: Test Suite Structure and Test Purpose for 10-66 GHz WirelessMAN-SC Air Interface. 152 p. | Определяет цели испытаний и структурные наборы тестов для радиоинтерфейса 10-66 ГГц | 11 декабря 2003/ 25 февраля 2004 | Активен |
| 1.8 | IEEE Std 802.16/ Conformance01-2003, IEEE Standard for Conformance to IEEE 802.16. Part 1: Protocol Implementation Conformance Statement (PICS) Proforma for 10-66 GHz WirelessMAN-SC Air Interface. 148 p. | Определяет порядок утверждения соответствия для радиоинтерейса 10-66 ГГц | 12 июня 2003/ 18 августа 2003 | Активен |
| | | | | |
Действующий в настоящее время стандарт IEEE 802.16-2004 объединил в себе пересмотренные материалы ранее утвержденных стандартов IEEE 802.16-2001, IEEE 802.16a-2003 и IEEE 802.16c-2002.
Определяет требования к физическому и MAC-уровню беспроводных широкополосных систем фиксированного доступа, работающих в диапазонах 2-11 ГГц и 10-66 ГГц.
На физическом уровне стандарт IEEE 802.16-2004 предусматривает три принципиально различных метода передачи данных:
а) метод модуляции одной несущей (SC) – для диапазона 10-66 ГГц;
б) метод модуляции посредством ортогональных несущих OFDM;
в) метод мультиплексирования (множественного доступа) посредством ортогональных несущих OFDMA.
Существенное внимание в IEEE 802.16-2004 уделено качеству обслуживания (QoS), а также механизмам защиты данных и соединений.
Сравнительно новый стандарт IEEE 802.16e-2005 расширяет/модифицирует требования применительно к мобильным системам широкополосного беспроводного доступа.
Основные характеристики IEEE 802.16-2004 и IEEE 802.16e-2005 (в терминологии Консорциума WiMAX Forum – WiMAX и Mobile WiMAX соответственно) представлены в таблице.
Основные характеристики WiMAX и Mobile WiMAX
| | IEEE 802.16-2004/WiMAX | IEEE 802.16e-2005/Mobile WiMAX |
| Частотный диапазон | 2-11 ГГц и 10-66 ГГц | <6 ГГц |
| Условия радиовидимости | LOS для диапазона 10-66 ГГц, NLOS для диапазона 2-11 ГГц | NLOS |
| Тип доступа | Фиксированный | Мобильный |
| Метод радиодоступа | TDMA | TDMA |
| Модуляция | SC для диапазона 10-66 ГГц OFDM 256 FFT и OFDMA для диапазона 2-11 ГГц | SOFDMA (Scalable OFDMA) |
| Модуляция поднесущих | BPSK, QPSK, 16QAM, 64QAM | BPSK, QPSK, 16QAM, 64QAM |
| Дуплексный режим | FDD или TDD | FDD или TDD |
| Ширина полосы | 20, 25 и 28 МГц для диапазона 10-11 ГГц; От 1,25 до 20 МГц для диапазона 2-11 ГГц | От 1,25 до 20 МГц |
| Спектральная эффективность | 3 бит/Гц | < 3 бит/Гц |
| Дальность действия | До 50 км в режиме LOS; 1-3 км для NLOS | 1-3 км |
Основные проекты
Идея создания в России беспроводных сетей стандарта WiMAX становится все более популярной. Осенью 2004 г. о планах построения таких сетей в 45 регионах России за $10 млн объявила московская компания "Медиасети". В прошлом году планы развертывания сетей WiMAX представили АСВТ и "Комстар - Объединенные телесистемы", а в начале этого года компания "Престиж-Интернет", подконтрольная японской Sumitomo и инвестфонду Baring Vostok Capital Partners, объявила, что через два года запустит в 28 городах страны WiMAX-сети под маркой "Энфорта", потратив на это $50 млн. В настоящее время «Энфорта» уже оказывает услуги широкополосного доступа в Новосибирске и Рязани.
Об аналогичных планах сообщила и американская компания GlobeTel: она намерена совместно с российским ООО "Интернафта" построить сети WiMAX в 30 крупнейших городах и тоже за два года. Объем инвестиций в проект GlobeTel оценила в $600 млн. Запланировано три этапа, на каждом из которых будут вводиться в эксплуатацию по 10 сетей в различных городах. Первыми городами действия новой сети станут Москва и Санкт-Петербург. Сеть будет построена на оборудовании HotZone 4010 производства GTC. Оператором сети станет фирма NuTel Wireless, полностью принадлежащая венчурному фонду, образованному с равным участием «Интернафта» и GlobeTel. Российско-американское предприятие планирует предоставлять услуги широкополосного доступа в Internet, IP-телевидения и др.
Все более активно рассматривается возможность широкого использования технологий WiMAX в интересах силовых ведомств и спецподразделений.
И в заключении данной статьи, ещё раз хотелось бы обратиться к законодательной базе Российской Федерации.
На пути распространения сетей WiMAX в России стоит серьезное препятствие - проблема с лицензированием частот. Выпускаемое компанией Нортел оборудование для сетей WiMAX поддерживает три основных диапазона: 2,5-2,7, 3,4-3,6 и 5-6 ГГц. В отличие от большинства европейских государств, где частотный диапазон 3,5 ГГц свободен, в нашей стране он используется наземными и спутниковыми радиосистемами, в том числе военного назначения. Диапазон 2,5-2,7 ГГц занят спутниковым телевидением (высокочастотными распределительными MMDS-системами). Свободным на сегодняшний день диапазоном, пригодным для существующего WiMAX-оборудования, остается 5,725-5,850 ГГц.
Очевидно, что во многом перспективы внедрения новой технологии зависят от действий Министерства информационных технологий и связи РФ. Специальная правительственная программа по высвобождению некоторых диапазонов частот путем модернизации или списывания военных систем и систем специального назначения стартовала еще в конце 2004 года, но пока не принесла желаемых результатов. Принятый закон "О связи" подразумевает выделение и раздачу диапазонов частот операторам на конкурсной основе, хотя четкие условия оформления лицензии еще не определены.
Недавнее решение Государственной комиссии по радиочастотам (ГКРЧ), опубликованное на официальном сайте Мининформсвязи, значительно ужесточает нормативы по мощности и радиусу охвата базовых станций беспроводных сетей фиксированной связи, работающих в диапазонах 2,4-2,5 ГГц, 3,4-3,5 ГГц, 5,1-5,3 ГГц и 5,6-6,4 ГГц. Так, в городах с населением более 1 млн человек радиус действия станции не должен превышать 3 км, а с населением от 250 000 до 1 млн человек не может быть более 5-6 км. Работать на максимальной дальности сетям WiMAX разрешено лишь в небольших городах (с населением 100 000-250 000 человек) и в сельской местности. Прежде максимальная дальность действия базовой станции, использующей WiMAX-частоты, составляла 6-10 км без всяких ограничений.
Пресс-служба Федерального агентства связи пояснила, что смысл решения ГКРЧ заключается в том, чтобы "поддержать конкуренцию между компаниями".
ЛИТЕРАТУРА
1. Материалы The IEEE 802.16 Working Group on Broadband Wireless Access Standards (eee.org/groups/802/16/index.php).
2. Материалы WiMAX Forum (forum.org).
3. IEEE Std 802.16-2004, IEEE Standard for Local and metropolitan area networks – Part 16: Air Interface for Fixed Broadband Wireless Access Systems. 1 October 2004. 896 p. (Revision of IEEE Std 802.16-2001).
4. IEEE Std 802.16.2-2004, IEEE Recommended Practice for Local and metropolitan area networks – Coexistence of Fixed Broadband Wireless Access Systems. 17 March 2004. 166 p. (Revision of IEEE Std 802.16.2-2001).
5. IEEE Std 802.16E-2005 & 802.16/COR1 IEEE Standard for Local and metropolitan area networks Part 16: Air Interface for Fixed and Mobile Broadband Wireless Access Systems Amendment for Physical and Medium Access Control Layers for Combined Fixed and Mobile Operation in Licensed Bands. 28 February 2006. 840 p.
6. ссылка скрыта
Список использованных сокращений:
| WiMAX | Worldwide Interoperability for Microwave Access |
| PDA | Personal Digital Assistant |
| HSIA | High-Speed Internet Access |
| VoIP | Voice over IP |
| TDM | Time-division multiplexing |
| GSM | Global System for Mobile communications |
| CDMA | Code division multiple access |
| OFDM | Orthogonal frequency-division multiplexing |
| COFDM | Coded Orthogonal Frequency Division Multiplexing |
| FFT | Fast Fourier Transform, |
| AAS | Adaptative Antennas System |
| MIMO | multiple-input multiple-output |
| БС | Базовая станция |
| SISO | Single Input Single Output |
| CPE | |
| CDMA | |
| GSM | |
| UMTS | |
| WLAN | |
| ASN | Access Service Network |
| IMS | Internet Protocol Multimedia System |
| QoS | Quality of Service |
| DM | Digital Module |
| RM | Radio Module |
| RRM | Remote Radio Module |
| VPN | Virtual Private Network |
| BTS | Base Transceiver Station |
| IEEE | Institute of Electrical and Electronics Engineers |
| MAC | Medium Access Control |
| ETSI | European Telecommunications Standard Institute |
