Название курса: ДеТАЛИ МАШИН


Кафедра Прочности материалов и конструкций инженерного факультета.

Обязательный курс для направлений: 552700 - Энергомашиностроение, 552900 - Технология, оборудование и автоматизация машиностроительных производств, 150200 - Автомобили и автомобильное хозяйство на 5-м семестре обучения.

Объем учебной нагрузки: 36 час. – лекции, 18 час. – лаб. работы, 18 час.- практические занятия.


Цель курса

Целью курса является изучение типовых деталей и узлов машин и овладение навыками проектирования в машиностроении.


Содержание курса

Тема 1. Критерии работоспособности и расчета деталей машин. Статическая и усталостная прочность. Факторы, влияющие на усталостную прочность. Расчет деталей на усталостную прочность при установившемся и неустановившемся режимах нагружения.

Тема 2. Зубчатые передачи. Классификация. Методы изготовления. Критерии работоспособности. Материалы. Термообработка. Расчет цилиндрических зубчатых передач на контактную прочность. Силы, действующие в зубчатом зацеплении. Расчет цилиндрических зубчатых передач на изгиб зуба.

Тема 3. Конические зубчатые передачи. Геометрия. Особенности расчета конических передач на контактную прочность и на изгиб зуба. Зубчатые передачи с перекрещивающимися осями вращения колес (винтовые и гипоидные). Особенности работы. Кинематика. Применение.

Тема 4. Червячные передачи. Принцип работы. Классификация. Кинематика червячных передач. Основные геометрические соотношения. Материалы. Расчет червячных передач на прочность. Силы, действующие в червячном зацеплении. Тепловой расчет и КПД. Смазка. Охлаждение. Глобоидные червячные передачи.

Тема 5. Волновые передачи. Круговинтовые передачи М.Л. Новикова. Принцип работы. Достоинства и недостатки. Цепные передачи. Область применения. Цепи. Звездочки. Кинематика. Неравномерность движения и динамические нагрузки. Критерии работоспособности и расчета цепных передач.

Тема 6. Ременные передачи. Классификация. Типы ремней. Кинематика. Усилия и напряжения в ремне. Нагрузка на валы. Использование кривых скольжения для расчета ременных передач. Особенности клиноременных передач. Фрикционные передачи. Область применения. Фрикционные вариаторы. Назначение. Схемы.

Тема 7. Валы и оси. Классификация. Конструкции. Материалы. Критерии работоспособности. Предварительное определение диаметра вала. Расчет валов на усталостную прочность. Факторы, влияющие на усталостную прочность. Расчет валов на жесткость. Колебания валов.

Тема 8. Подшипники качения. Классификация. Конструкции. Переменный характер нагружения тел качения и колец. Критерии работоспособности. Практический расчет (подбор) подшипников качения. Приведенные нагрузки. Статическая и динамическая грузоподъемность.

Тема 9. Подшипники скольжения. Конструкции. Область применения. Материалы. Условный (предварительный) расчет подшипников скольжения. Жидкостное трение в подшипниках скольжения. Основы гидродинамического расчета подшипников скольжения.

Тема 10. Муфты для соединения валов. Назначение. Классификация. Глухие муфты. Конструкции и расчет. Компенсирующие жесткие муфты. Конструкции. Расчет плавающей (крестовой) муфты.

Тема 11. Упругие муфты. Назначение. Классификация. Применение. Характеристики упругих муфт. Влияние упругих муфт на колебания в приводах. Кулачковые и зубчатые сцепные муфты. Назначение. Конструкции. Расчет.

Тема 12. Фрикционные сцепные муфты. Назначение. Конструкции. Расчет. Муфты свободного хода (обгонные). Назначение. Конструкции. Критерии работоспособности и расчета. Предохранительные и центробежные муфты. Назначение. Конструкции. Расчет предохранительной муфты с разрушающимся элементом и кулачковой предохранительной муфты.

Тема 13. Соединения деталей с гарантированным натягом. Область применения и расчет. Резьбовые соединения. Типы и основные параметры резьб. Зависимость между моментом и усилием затяжки соединения. Условие самоторможения.

Тема 14. Расчет незатянутых резьбовых соединений, нагруженных осевой силой. Прочность резьбы. Расчет затянутых винтов при отсутствии внешней нагрузки. Расчет резьбовых соединений, нагруженных силами, перпендикулярными оси болта (сдвигающими детали в стыке). Расчет затянутых резьбовых соединений, нагруженных силами, параллельными оси болта (раскрывающими стык деталей).

Тема 15. Шпоночные соединения. Назначение. Классификация. Расчет на прочность призматических шпонок. Посадки призматических шпонок. Шлицевые (зубчатые) соединения. Профили зубьев. Способы центрирования. Применение. Расчет на прочность.

Тема 16. Сварные соединения. Область применения и расчет. Заклепочные соединения. Область применения и методика расчета.

Тема 17. Пружины. Классификация. Применение. Порядок расчета винтовой пружины сжатия.


Перечень лабораторных работ
  1. Исследование зубчатых редукторов.
  2. Исследование червячных редукторов.
  3. Исследование работы плоскоременной передачи.
  4. Исследование работы клиноременного вариатора.
  5. Исследование изгибных колебаний валов.
  6. Исследование работы подшипников качения.
  7. Исследование работы подшипников скольжения.
  8. Исследование работы электромагнитного тормоза.
  9. Исследование трения в резьбе.
  10. Исследование работы муфт.


Тематика курсовых проектов

Проектирование приводов механизмов (6 вариантов кинематических схем).


Вариант 1.


Кинематическая схема привода

График нагрузки




Вариант 2.


Кинематическая схема привода

График нагрузки

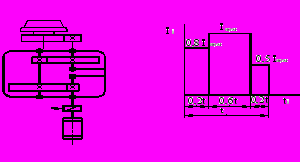

Вариант 3.


Кинематическая схема привода

График нагрузки

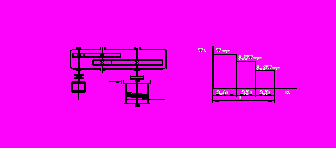

Вариант 4.


Кинематическая схема привода

График нагрузки






Вариант 5.


Кинематическая схема привода

График нагрузки








Вариант 6.


Кинематическая схема привода

График нагрузки







Состав проекта:

  1. Общий вид редуктора на миллиметровке (эскизный проект ) - 1 лист А1

  2. Общий вид редуктора (технический проект) - 1-2 листа А1
  3. Рабочие чертежи деталей (рабочий проект) - 0,5 листа А1
  4. Расчетно-пояснительная записка - 20-25 страниц



Литература


Обязательная


1. Иванов М.Н. Детали машин. М.; Высшая школа, 1998г.

2. Детали машин: Учебник для вузов / Л.А. Андриенко, Б.А. Байков, И.К. Ганулич и др.; Под ред. О.А. Ряховского. – 3-е изд., перераб. и доп. – М.: Изд-во МТТУ им. Н.Э. Баумана, 2007. – 570 с.: ил.

3. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин. М.; Высш. шк., 1999, 2001, 2007г.г.

4. Решетов Д.Н. Детали машин. Атлас конструкций. М.; Машиностроение, части 1, II 1991-1992 г., либо издание 1985 г. в одной книге.

5. Матвеев В.М., Егоров М.В., Гришин Д.К. Методические рекомендации к выполнению курсового проекта по курсу “Детали машин”. Раздел: “Расчет зубчатых передач приводов машин”. М. Изд-во РУДН, 2004г.

6. Гришин Д.К., Егоров М.В., Лутцев В.К., Матвеев В.М. Методические рекомендации к выполнению курсового проекта по курсу “Детали машин”. Раздел: “Конструирование приводов машин”. М., Изд-во РУДН, 2008 г.

7. Матвеев В.М., Лазарев В.Н., Лутцев В.К. Методические рекомендации к выполнению и оформлению рабочих чертежей деталей машин. М.; Изд-во РУДН, 2004 г.

8. Гришин Д.К., Лазарев В.Н., Лутцев В.К., Матвеев В.М. Подготовка студента к защите курсового проекта по курсу “Основы конструирования”. Контрольные вопросы. М.; Изд-во РУДН, 1992 г.


Дополнительная


1. Атлас конструкций узлов и деталей машин: Учеб. пособие / Под ред. О.А. Ряховского. – М.: Изд-во МТТУ им. Н.Э. Баумана, 2007. – 384 с.:ил.

2. Иванов М.Н., Иванов В.Н. Детали машин. Курсовое проектирование. М.; Высш. шк., 1975.

3. Дунаев П.Ф. и др. Допуски и посадки. Обоснование выбора. М.;1984 г.

4. Анурьев В.И. Справочник конструктора-машиностроителя в 3-х томах.

5. Орлов П.И. Основы конструирования в 2-х кн. Машиностроение, 1988 г.


Программа составлена д.т.н. проф. Гришиным Д. К. на кафедре Прочности материалов и конструкций инженерного факультета.
