ISBN 5-7262-0634-7. НЕЙРОИНФОРМАТИКА – 2006. Часть 3

С.В. ЖЕРНАКОВ, И.И. МУСЛУХОВ

Уфимский государственный авиационный технический университет

svz@vtizi.ugatu.ac.ru, musluhovii@mail.ru


НЕЙРОВЫЧИСЛИТЕЛЬ ДЛЯ ВОССТАНОВЛЕНИЯ

ПОТЕРЯННОЙ ИНФОРМАЦИИ СО ШТАТНЫХ ДАТЧИКОВ

БОРТОВОЙ СИСТЕМЫ КОНТРОЛЯ И ДИАГНОСТИКИ


Аннотация

В приведенной работе рассматривается актуальная задача восстановления потерянной информации со штатных датчиков в режиме реального времени. Исследуются различные архитектуры вычислителей и алгоритмы восстановления. Предлагается инженерная процедура восстановления потерянной информации с использованием нейровычислителя. В результате использования нейровычислителя обеспечивается эффективное и качественное восстановление информации со штатных датчиков в условиях бортовой системы контроля и диагностики газотурбинного двигателя (БСКД).


В процессе управления эксплуатации сложного технического объекта осуществляется непрерывный мониторинг его параметров, для принятия решения о его фактическом состоянии. Так, например, в процессе полёта, блок синхронизации данных осуществляет непрерывную запись и анализ шестидесяти параметров, характеризующих динамику силовой установки летательного аппарата (СУЛА) и около двухсот дискретных параметров. За час полета в бортовую базу данных (БД) записывается более 3500 параметров. В этих условиях большое значение имеет надежность контрольно-измерительной аппаратуры, особенно датчиков, отказы которых в системе управления газотурбинным двигателем (ГТД) приводят к тяжелым последствиям, так как это сопряжено с досрочным завершением полетного задания или с преждевременным снятием ГТД с борта летательного аппарата. Известно, что 15-20 %% отказов авиационных двигателей ассоциируется с отказом датчиков.

Выход из строя датчика в одном из измерительных каналов – является наиболее тяжелым отказом, который может носить кратковременный или продолжительный характер, например, отказ датчика частоты вращения может привести к выдаче ложного сигнала регулятору частоты вращения на повышение расхода топлива (топливный насос – дозирующая игла) в камеру сгорания ГТД, что может привести к ее разрушению (прогару стенок) или термическому разрушению лопаток турбины.

Поэтому система мониторинга параметров авиационного двигателя должна обладать высокой отказоустойчивостью, которая обеспечивается, ею в процессе выполнения операций:

• обнаружение состояния отказа;

• локализация отказа;

• восстановление работоспособности.

Обнаружение отказа системы мониторинга ГТД осуществляется на основе требования максимального быстродействия. Поэтому при разработке таких систем одним из вопросов своего решения является анализ измеренных с ГТД данных.

Решение данной задачи напрямую связано с обнаружением отказов датчиков и восстановлением потерянной информации с них на основе применения нейросетевых методов и инженерной методики, реализующей следующую последовательность шагов:

1) статистическая обработка данных (этап предобработки);

2) выбор архитектуры нейронной сети;

3) выбор структуры нейронной сети;

4) выбор алгоритма обучения нейронной сети;

5) обучение нейронной сети;

6) тестирование нейронной сети;

7) оценка эффективности работы нейронной сети.

Одним из нейросетевых методов решения задачи восстановления потерянной информации является использование нейронной сети в качестве математической модели ГТД, полученной в процессе идентификации характеристик авиационного двигателя.

В работах [1-6] констатируется возможность восстановления потерянной информации с датчиков ГТД, но вместе с тем отсутствует методика на основе которой осуществляется восстановление потерянных данных. В работе [7] была предложена методика и написано программное обеспечение для процесса восстановления потерянной информации с датчиков ГТД в составе бортовой системы контроля и диагностики ГТД.

На рис. 1 показан процесс восстановления информации с датчиков на основе нейронной сети. Нейронная сеть включается непосредственно между датчиками Д1…Дn (или в общем информационным каналом) и системой управления авиационным двигателем.





Рис. 1. Функциональная схема управления ГТД на основе

автоассоциативной нейронной сети (АНС)


На рис. 2 приведена зависимость качества восстановления потерянной информации АНС при отказе одного из штатных датчиков ГТД:P2*­­­ (датчик давления в сечении за компрессором).

Достоинствами функциональной схемы, приведенной на рис. 1, являются простота ее реализации, и прозрачность работы АНС в составе системы управления.

Для вычисления погрешности восстановления потерянной с датчиков информации используется формула следующего вида:



где realvalue – реальное значение параметра; nwavalue – восстановленное значение параметра; maxvalue, minvalue – максимальное и минимальное значения параметра.




Рис. 2. Восстановление потерянной информации автоассоциативной нейронной

сетью при одиночном отказе датчика P2*­­­ (обрыве)


Недостатком данного подхода является высокая погрешность восстановления одиночных отказах датчиков БСКД: погрешность восстановления значения с датчиков составляет 4,5-5 % в случае обрыва и до 5,5 % при постепенном отказе.

Другим подходом к восстановлению потерянной информации с датчиков БСКД на основе автоассоциативной нейронной сети является использование буфера (стека памяти), для сохранения последнего правильного значения с отказавшего датчика.

Этот подход был рассмотрен в работах [4, 7, 8]. В отличие от [1-6] в них рассматривается метод определения оптимального размера горла АНС, но отсутствовала инженерная методика получения работающей автоассоциативной нейронной сети, для процесса восстановления потерянной с датчиков БСКД информации. Исследование метода главных компонент, позволяет построить автоассоциативную нейронную сеть оптимальной структуры, использование которой для решения данной задачи уменьшает погрешность восстановления потерянной информации с датчиков БСКД.

На рис. 3 приведена зависимость процесса восстановления потерянной информации с датчиков БСКД «оптимальной» АНС в случае одиночных отказов датчиков (их обрыве).





Рис. 3. Восстановление потерянной информации «оптимальной» АНС

в случае одиночных отказов датчиков БСКД


Экспериментальные исследования с «оптимальной» АНС показывают, что погрешность восстановления ею потерянной информации с датчиков БСКД в случае одиночных отказов составляет 1,5-2 %, а при их постепенных отказах не превышает 2,5 %. Дальнейшее уменьшение погрешности восстановления потерянной с датчиков БСКД информации осуществляется на основе использования логики обнаружения отказов, которая идентифицирует отказ и изолирует отказавший датчик.

Для повышения эффективности и уменьшении погрешности восстановления потерянной информации авторами предлагается следующее усовершенствование существующих ранее подходов:
  1. запись данных измерений в буфер (стек-память) осуществляется непрерывно: если датчик исправен, то записывается показание с исправного датчика; в противном случае его восстановленное значение;
  2. при обнаружении отказа датчика нейронная сеть функционирует в соответствии со следующей последовательностью шагов:
  1. Взять исходные данные с датчиков (вместо параметра отказавшего датчика его предыдущее значение из буфера), задать максимальное количество вычислений d, и уже проведенных вычислений q=0;
  2. Вычислить в эмуляторе выходы нейронной сети и увеличить параметр q на 1 (q=q+1);
  3. Записать исходные данные с датчиков (вместо параметра отказавшего датчика его предыдущее значение с выхода АНС)
  4. Если q
  5. Иначе завершить вычисления и выдать результат системе управления с сохранением восстановленного значения в буфер.
  1. Использовать дополнительную нейронную сеть для диагностики (НСД) параметров объекта управления (в качестве диагностической нейронной сети используется персептрон с одним скрытым слоем).

Усовершенствованная функциональная схема восстановления потерянной информации с датчиков БСКД показана на рис. 4.

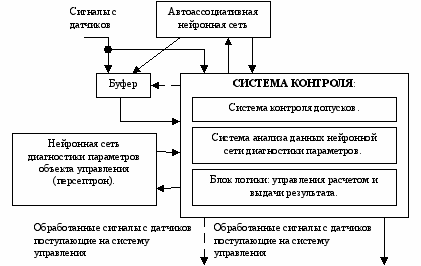

Рис. 4. Усовершенствованная функциональная схема восстановления

потерянной информации в БСКД


На рис. 4 сплошной линией показаны каналы передачи данных, а пунктирной сигналы соответствующих команд управления. Так, если системой контроля, в штатном режиме работы БСКД, не обнаружен отказ датчика, то в качестве данных используется текущее значение с датчика. При обнаружении отказа датчика, запись в буфер (стек памяти) осуществляется на основе вычислений автоассоциативной нейронной сети. При этом отказ датчика выявляется встроенной системой допускового контроля, которая в случае выхода показаний датчика за границы поля допуска, объявляет последний неисправным и для восстановления его значения использует последнее, записанное в буфер, значение.

На рис. 5 приведена зависимость процесса восстановления потерянной с датчика P2* информации АНС на основе предложенного (модернизированного) авторами подхода метода.

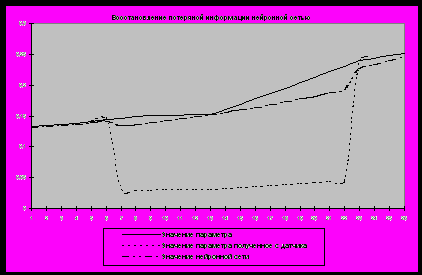

Рис. 5. Восстановление потерянной информации АНС и системой контроля БСКД

с датчика P2* при его отказе


Для настройки, обучения и тестирования нейронных сетей предлагается использовать разработанное авторами программное обеспечение. Погрешность восстановления потерянной информации с отказавшего датчика P2* в случае его обрыва и при постепенном отказе составила менее 0,45%[9]. Предлагается следующая инженерная методика создания, обучения и тестирования нейронных сетей для восстановления потерянной информации с датчиков БСКД:
  1. предобработка данных (нормировка, калибровка, оцифровывание) для обучения нейронной сети;
  2. статистическая обработка данных для выявления грубых ошибок измерения;
  3. масштабирование данных;
  4. выбор архитектуры НС;
  5. выбор структуры НС:
  1. для АНС размер горла выбирается исходя из результатов ковариационного анализа, в основе которого лежит метод главных компонент [4], выбор функций активации был рассмотрен в работе [7];
  2. для НСД размер одного скрытого слоя выбирается равным размеру входного слоя, функция активации логистическая;
  1. выбор алгоритма обучения;
  2. обучение нейронной сети;
  3. тестирование;
  4. оценка эффективности разработанных нейронных сетей для процесса восстановления потерянной с датчиков БСКД информации.

Таким образом, использование АНС в БСКД для восстановления информации позволяет обеспечить отказоустойчивость измерительных каналов систем управления ГТД. Основным преимуществом применения нейронных сетей в рамках БСКД является возможность обучения и дообучения в режиме реального времени с учетом индивидуальных характеристик конкретного авиационного двигателя.

Восстановление информации при отказе датчиков с помощью АНС обеспечивает погрешность восстановления данных не более 0,45 % в случае одиночных отказов и не более 0,6 % в случае двойных отказов; при этом время 1 цикла восстановления данных при использовании пяти штатных датчиков составляет 49 мкс для вычислителя Thompson ST10F269 и 3,4 мкс для специализированного нейропроцессора Л1879ВМ1, что удовлетворяет требованиям бортовой реализации в составе БСКД.
