1.1.4.5 Пьезоэлектрические измерительные преобразователи давления.
В основу работы этих преобразователей положено преобразование измеряемого давления в усилие посредством деформационного чувствительного элемента и последующего преобразования этого усилия в сигнал измерительной информации пьезоэлектрическим преобразовательным элементом. Принцип действия пьезоэлектрического преобразовательного элемента основан на пьезоэлектрическом эффекте, наблюдаемом у ряда кристаллов, таких, как кварц, турмалин, титанат бария и др. Суть пьезоэлектрического эффекта состоит в том, что если кварцевые пластины Х-среза подвергнуть сжатию силой N, то на ее поверхности возникнут заряды разных знаков. Значение заряда Q связано с силой N соотношением
Q = kN,
где k — пьезоэлектрическая постоянная.
Значение k не зависит от размера пластины и определяется природой кристалла. На рисунке 1.10 показана схема пьезоэлектрического измерительного преобразователя давления.

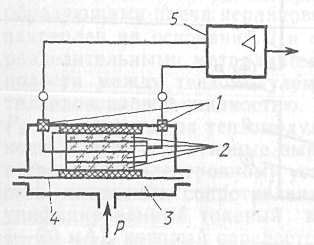

Рисунок 1.10 - Схема пьезоэлектрического измерительного преобразователя давления
Измеряемое давление преобразуется мембраной 4 в усилие, вызывающее сжатие столбиков кварцевых пластин 2 диаметром 5 мм и толщиной 1 мм. Возникающий электрический заряд Q через выводы 1 подается на электронный усилитель 5, обладающий большим входным сопротивлением—1013 Ом.
Для уменьшения инерционности преобразователя объем камеры 3 минимизируют.
Так как частота собственных колебаний системы «мембрана — кварцевые пластины» составляет десятки килогерц, то измерительные преобразователи этого типа обладают высокими динамическими характеристиками, что обусловило их широкое применение при контроле давления в системах с быстропротекающими процессами.
Чувствительность пьезоэлектрических измерительных преобразователей давления может быть повышена путем применения нескольких, параллельно включенных кварцевых пластин и увеличения эффективной площади мембраны.
Верхние пределы измерений пьезоэлектрических преобразователей давления с кварцевыми чувствительными элементами 2,5 — 100 МПа. Классы точности 1,5; 2,0. Из-за утечки заряда с кварцевых пластин преобразователи давлений этого типа не используются для измерения статических давлений.
Отечественной промышленностью давно выпускаются манометры с полупроводниковыми тензопреобразователями типа «Кристалл». С начала 80-х также начат выпуск приборов давления «Сапфир-22». Дифманометры «Сапфир» характеризуются высокой точностью и малыми габаритными размерами.
Чувствительным элементом у «Сапфира» является плоская дисковая мембрана малого диаметра, деформация которой преобразуется в стандартный токовый сигнал 0 – 5 мА с помощью тензорезисторов.
К поверхности дисковой мембраны из стали или титана жестким припоем присоединен полупроводниковый тензорезистороный преобразователь. Он состоит из диэлектрической сапфировой монокристаллической подложки с определенной кристаллографической ориентацией, на которой методом гетероэпитаксиальной технологии выращена тонкая монокристаллическая пленка кремния, обладающая тензорезисторным эффектом.
Дифманометры «Сапфир» бесшкальные. В связи с этим возможны два варианта наименования этих дифманометров. Первое — дифманометр мембранный бесшкальный с электрическим преобразователем перемещения или деформации мембраны в выходной сигнал. Второе — двухступенчатый преобразователь перепада давления сперва в перемещение или деформацию мембраны, а затем с помощью тензорезисторного эффекта в выходной сигнал (электрический). Разработчиками и заводами-изготовителями для дифманометров типа «Сапфир» принят последний вариант, и называют эти дифманометры сокращенно преобразователями разности давлений.
Конструкция такого преобразователя «Сапфир-22ДД» зависит от значения предельного перепада давления. На рисунке1.11(а) показано устройство преобразователей на большие предельные перепады.

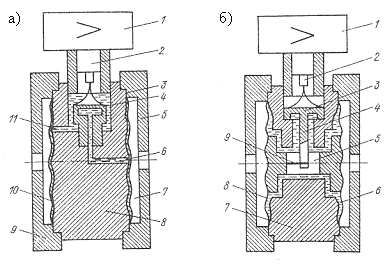

Рисунок 1.11 - Устройство преобразователей «Сапфир-22Д».
Измеряемый перепад давления воспринимается гофрированными мембранами 7 к 10 (толщиной около 0,1 мм), края которых приварены к основанию 8. Внутри последнего размещена измерительная дисковая мембрана 4 с тензопреобразователем. Вся внутренняя полость основания заполнена кремнийорганической жидкостью, которая и передает давление р1 по каналу 6, а давление р2 по каналу 11 на мембрану 4. Крышки 5 и 9 стянуты с основанием болтами и уплотнены прокладками 3. При односторонней перегрузке мембраны 7 или 10 прижимаются к боковым поверхностям основания 8, которые имеют соответствующий профиль. Зазор между мембранами и основанием около 0,5 мм, а измерительное перемещение мембран 0,2-0,3 мм. Упругость последних (вместе с упругостью мембраны 4) уравновешивает измеряемый перепад давления. Их профиль и глубина гофрировки обеспечивают линейность характеристики при перемещении до 0,3 мм при наименьшей жесткости.
Тензопреобразователь соединен проводами, проходящими через герметический вывод 2, с электронным устройством 1. Последнее преобразует разность двух напряжений, снимаемых с измерительного моста, в унифицированный сигнал постоянного тока, изменяющийся в пределах 4-20 мА при двухпроводной линии связи и 0-5 мА или 0-20 мА при четырехпроводной линии связи. В электронное устройство 1 входят: микросборка стабилизатора напряжения и регулируемого источника тока, а также элементы схемы температурной компенсации и перенастройки диапазона измерения (с помощью включения перемычек) в пределах 10 процентов. Устройство снабжено корректорами нуля и диапазона измерения. Питание всей схемы от источника постоянного тока напряжением 36 В. Основная погрешность рассмотренной модели 0,25 и 0,5 процента.
Для средних и небольших перепадов давления рассмотренная конструкция не пригодна вследствие большой жесткости дисковой мембраны и применяется конструкция, схема которой показана на рисунке1.11(б). Здесь мембрана 3, установленная в основании 7, изготовлена как одно целое с рычагом 4 и работает на изгиб при перемещении нижнего конца рычага 4 пластинчатой тягой 9, закрепленной в рычаге с помощью винта. Другой конец тяги 9 связан со штоком 5, переходящим в диски с гофрированной наружной поверхностью. Эти диски образуют жесткие центры гофрированных мембран 6 и 8, воспринимающих измеряемый перепад давления. Каждая из мембран своими концами приварена к основанию 7, а в средней части к соответствующему диску, образующему ее жесткий центр. Вся внутренняя полость основания между воспринимающими мембранами заполнена кремнийорганической жидкостью. Герметический вывод 2 для проводов от тензопреобразователя и электронное устройство 1 аналогичны тем, которые были ранее рассмотрены. При перегрузке мембраны 6 и 8 прижимаются к соответственно гофрированным поверхностям основания 7 и дисков штока 5, образующих их жесткие центры.
Преобразователи «Сапфир – 22ДД» имеют высокую точность, металлоемки, компактны и малогабаритны. Их недостатки: некоторая сложность изготовления; смещение нуля выходного сигнала, а иногда и изменение характеристики во времени; влияние температуры на показания вследствие большого коэффициента объемного расширения кремнийорганической жидкости, хотя тензорезисторный преобразователь и содержит элементы для температурной компенсации.
С 2004 года производство сориентировано на выпуск датчиков: коррозионностоиких «Метран – 49», малогабаритных «Метран – 55», интеллектуальных «Метран – 100».
