- Методы испытаний и измерений показателей
- Испытание на герметичность
- Испытание на герметичность
Для труб ТНПП на гидростенде, обеспечивающим давление 0,6 МПа, проводится испытание на герметичность установки срезаемых пробок в резьбовых отверстиях перфорированной части трубы.
Испытание проводится после операции установки и герметизации срезаемых пробок в отверстиях трубы не ранее чем через 48 часов, при следующих параметрах окружающей среды:
- атмосферное давление 98 кПа
- температура 25 °С
- относительная влажность 60%

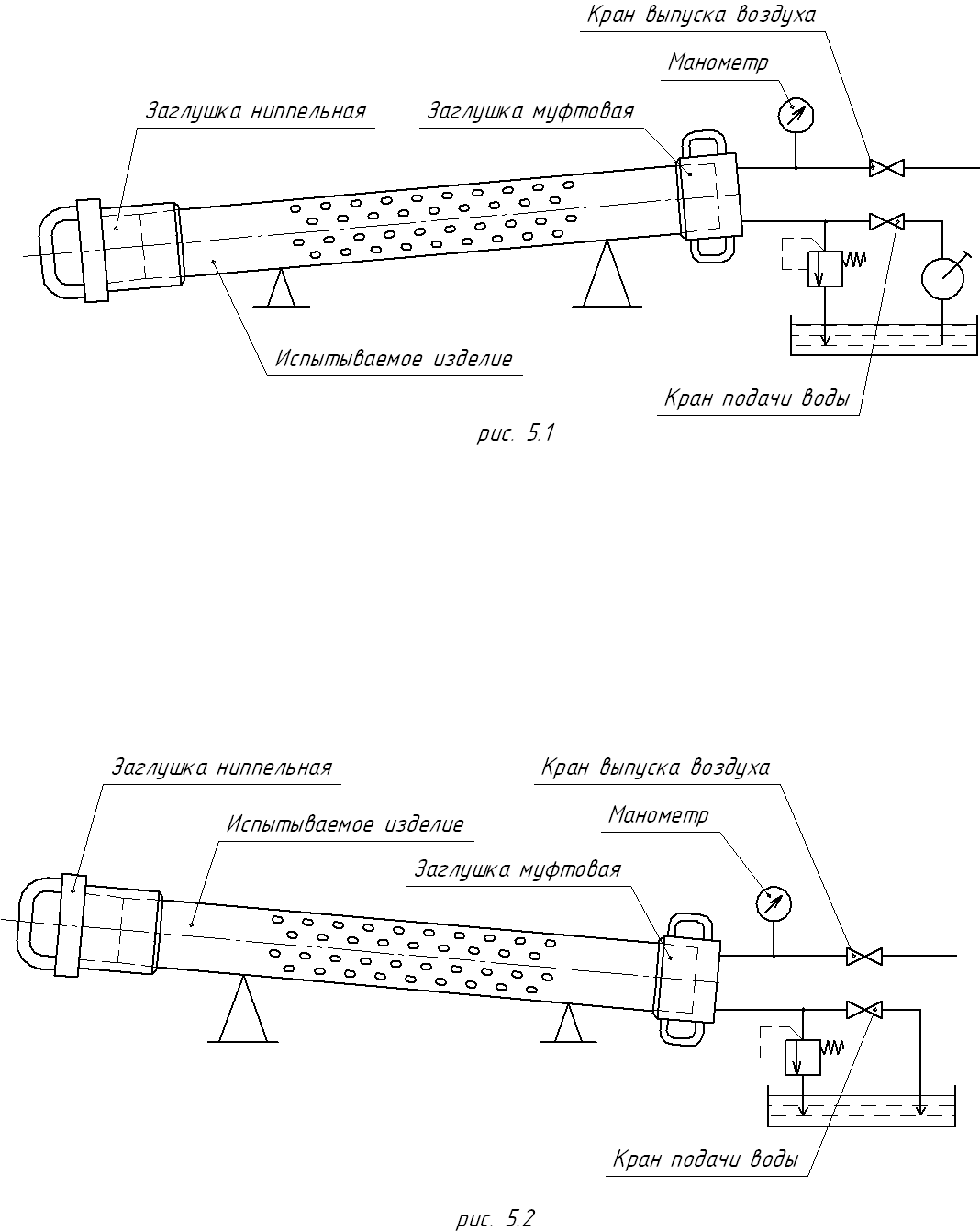

Сборку труб на испытательном стенде смотри на рисунке 5.1:
- Установить трубу на ложементы испытательного стенда. Труба располагается наклонно: муфтовый конец трубы находится выше ниппельного.
- Со стороны муфты вворачивается заглушка ниппельная и затягивается с моментом не менее 60 кгм. При затягивании контролируется уплотнение резиновых прокладок.
- Со стороны ниппеля вворачивается муфтовая заглушка и затягивается с моментом не менее 60 кгм. При затягивании контролируется уплотнение резиновых прокладок.
- Подсоединить шланг подачи воды.
Проведение испытаний на герметичность трубы:
- Открыть кран выпуска воздуха и кран подачи воды.
- Наполнить трубу водой до выхода воды из крана выпуска воздуха.
- Перекрыть кран подачи воды.
- Перекрыть кран выпуска воздуха.
- Отсоединить шланг подачи воды от крана подачи воды.
- Подсоединить шланг сброса давления к крану выпуска воздуха.
- Подсоединить к крану подачи воды гидронасос.
- Открыть кран подачи воды.
- Создать избыточное давление 0,1 МПа.
- Проверить трубу на отсутствие течи в зоне срезаемых пробок визуально.
- Поднять давление до отметки 0,6 МПа.
- Проверить трубу на отсутствие течи в местах установки срезаемых пробок визуально.
- Выдержать трубу под давлением в течение 10 мин.
- Проверить визуально отсутствие течи в местах установки срезаемых пробок.
- Открыть кран выпуска воздуха и сбросить избыточное давление воды в трубе.
- Отсоединить шланг гидронасоса от крана подачи воды.
- Навернуть шланг слива воды на кран подачи воды.
- Поменять ложементы, чтобы конец трубы со стороны ниппельной заглушки был выше конца с муфтовой заглушкой (смотри рис. 5.2).
- Открыть кран подачи воды и слить воду из трубы.
- Проверка основных размеров и технических характеристик осуществляется с помощью универсального мерительного инструмента, указанного в таблице 4.2, обеспечивающего заданную точность.
- Проверка внешнего вида, маркировки и комплектности изделия должна проводиться визуально и сравнением с рабочими чертежами.
- Соответствие качества применяемых материалов по п. 1.2 ТУ 3665-006-75170487 проверяется по сертификатам соответствия или качества, предоставляемыми предприятиями-изготовителями, а в случае их отсутствия - по результатам входного контроля.
- Контроль качества покрытия проводиться по ГОСТ 9.302.
