ОТРАСЛЕВОЙ СТАНДАРТ
ТРУБОПРОВОДЫ СТАЛЬНЫЕ ТЕХНОЛОГИЧЕСКИЕ
НА ДАВЛЕНИЕ Ру до 9,81 МПа (100 кгс/см2)
РУЧНАЯ ДУГОВАЯ СВАРКА
ПОКРЫТЫМИ МЕТАЛЛИЧЕСКИМИ ЭЛЕКТРОДАМИ
ТИПОВОЙ ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС
ОСТ 36-39-80
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 9 декабря 1980 г. № 296
ИСПОЛНИТЕЛИ к. т. н. Ю.В. Соколов (руководитель темы), к. т. н. В.И. Оботуров, А.В. Новиков, Н.С. Хесед (исполнители) - ВНИИмонтажспецстрой; А.В. Елагин, Е.А. Казеннов (Гипронефтеспецмонтаж), Л.Г. Погорельский, И.З. Родин (Гипрохиммонтаж), Г.Ф. Ялышко, В.И. Трощинский (Гипрометаллургмонтаж) - соисполнители
СОГЛАСОВАН Министерство нефтеперерабатывающей и нефтехимической промышленности СССР
Министерство пищевой промышленности СССР
Министерство химической промышленности СССР
Министерство химического и нефтяного машиностроения СССР
Министерство целлюлозно-бумажной промышленности СССР
ЦК профсоюза рабочих строительства и промстройматериалов
СОДЕРЖАНИЕ
| 1. Технические требования Error: Reference source not found 2. Типовой технологический процесс Error: Reference source not found 3. Требования к контролю качества сварных соединений Error: Reference source not found 4. Требования безопасности Error: Reference source not found Приложение 1 Выбор электродов для сварки труб Error: Reference source not found Приложение 2 Выбор электродов для сварки труб из разнородных сталей Error: Reference source not found Приложение 3 Характеристики термоиндикаторов Error: Reference source not found |
ОТРАСЛЕВОЙ СТАНДАРТ
| Трубопроводы стальные технологические на давление Ру до 9,81 МПа (100 кгс/см2) Ручная дуговая сварка покрытыми металлическими электродами Типовой технологический процесс | ОСТ 36-39-80 Введен впервые |
Приказом Министерства монтажных и специальных строительных работ СССР от 9 декабря 1980 г. № 296 срок введения установлен
с 1 января 1981 г.
Настоящий стандарт распространяется на ручную дуговую сварку покрытыми металлическими электродами стальных технологических трубопроводов из углеродистых, низколегированных, легированных и высоколегированных сталей, работающих при давлении до 9,81 МПа (100 кгс/см2).
Стандарт устанавливает типовой технологический процесс сварки стыков трубопроводов.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Требования к материалам трубопроводов
1.1.1. Для изготовления стальных технологических трубопроводов следует применять материалы, соответствующие указаниям проекта и по своему химическому составу и механическим свойствам удовлетворяющие требованиям государственных стандартов и технических условий.
1.1.2. Замена материалов разрешается только по согласованию с проектной организацией при условии, что технологические и эксплуатационные характеристики заменяющих материалов не ниже заменяемых.
1.1.3. Качество материала должно подтверждаться предприятием-изготовителем соответствующими сертификатами.
1.1.4. При отсутствии сертификата предприятие-заказчик должно проверять материалы труб на подтверждение марки стали по химическому составу и механическим свойствам.
1.2. Требования к сварочным материалам
1.2.1. Для ручной электродуговой сварки трубопроводов следует применять покрытые металлические электроды - по ГОСТ 9467-75, ГОСТ 10052-75 или техническим условиям.
Электроды должны иметь сертификаты предприятия-изготовителя с указанием типа, марки, механических свойств и химического состава наплавленного металла.
1.2.2. Проверку качества покрытия и технологических свойств электродов необходимо производить в соответствии о ГОСТ 9466-75.
1.2.3. Электроды до употребления необходимо хранить в сухих складских помещениях.
1.2.4. Перед сваркой все электроды должны быть прокалены в соответствии с режимами, приведенными в табл. 1. Повторных прокалок должно быть не более трех.
1.2.5. Электроды необходимо выбирать в соответствии с рекомендуемым приложением 1. Электроды, не указанные в рекомендуемом приложении 1, можно применять по согласованию с проектирующей организацией.
1.2.6. Замену типов и марок электродов, указанных в проекте производства сварочных работ, может производить только организация - разработчик проекта.
1.3. Требования к оборудованию и приборам для предварительного и сопутствующего подогрева
1.3.1. При подогреве следует применять нагревательные устройства в соответствии с табл. 2.
1.3.2. При сварке технологических трубопроводов основным способом нагрева для предварительного и сопутствующего подогрева является нагрев гибкими пальцевыми электронагревателям (ГЭН) по ТУ 36-1837-75 и нагревателями комбинированного действия (КЭН).
1.3.3. Для питания электронагревателей следует использовать сварочные трансформаторы, сварочные выпрямители, преобразователи и передвижные сварочные агрегаты.
1.3.4. Питание газопламенных горелок осуществляется от отдельных баллонов или перепускных рамп.
1.3.5. При подогреве для тепловой изоляции следует использовать теплоизоляционные маты по ТУ 36-1846-77, асбестовую ткань по ГОСТ 6102-67, асбестовый картон по ГОСТ 2850-75 и асбестовый шнур по ГОСТ 1779-72.
1.3.6. Для измерения и регистрации температуры при подогреве следует применять самопишущие потенциометры (КСП-2, КСП-3, КСП-4 и др. градуировки ХА) по ГОСТ 7164-71, показывающие милливольтметры М-64, МПП-254 и др. градуировки ХА, термоиндикаторные карандаши, термоиндикаторные краски, цветные термоиндикаторы плавления, неокрашенные и цветные термоиндикаторы. Характеристики термоиндикаторов приведены в справочном приложении 3.
1.3.7. При использовании автоматических самопишущих потенциометров и показывающих милливольтметров следует применять термоэлектрические термометры ТХА-151, ТХАП-15, ТХА-ХIII и др. градуировки ТХА по ГОСТ 6616-74, которые присоединяются к прибору компенсационными проводами ПКВ, ПКЛ, ПКГВ, ПКЛЭ типа М по ГОСТ 5.1236-72 и ПКВП типа М по ТУ 16-505.440-73.
1.4. Требования к квалификации сварщиков
1.4.1. К прихватке и сварке стыков трубопроводов I, II, III и IV категорий (СНиП III-31-78) допускаются сварщики, выдержавшие теоретические и практические испытания в соответствии с действующими "Правилами аттестации сварщиков" (утверждены Госгортехнадзором СССР 22 июня 1971 г.) и имеющие удостоверение установленной формы на право производства сварочных работ.
Таблица 1
Режимы прокалки и сроки хранения электродов после прокалки
| Вид электродного покрытия | Индекс покрытия по ГОСТ 9466-75 | Температура прокалки, °С | Скорость нагрева, °С/ч, не более | Время выдержки, ч | Срок годности при хранении, ч | ||
| в герметичной таре | в сушильном шкафу при Т = 80¸100 °С | В отапливаемом помещении при Т ³ 17 °С | |||||
| Основное | Б | 400-450 | 100 | 1,5-2,0 | Не ограничен | 360 | 3 |
| Рутиловое | Р | 170-200 | 75 | 1,2-1,5 | Не ограничен | 360 | 6 |
| Кислое | А | 150-200 | 75 | 1,0-1,2 | Не ограничен | 360 | 6 |
| Целлюлозное | Ц | 90-100 | 50 | 1,0-1,5 | Не ограничен | 360 | 6 |
Примечание. Режимы прокалки электродов с покрытием смешанного вида А прочими видами покрытий должны соответствовать паспортным данным электродов.
Таблица 2
Область применения нагревательных устройств для выполнения подогрева
| Нагреватель | Размеры трубопроводов, мм | |
| Диаметр | Толщина стенки | |
| Гибкий пальцевый электронагреватель (ГЭН) | От 108 | Менее 70 |
| Комбинированный электронагреватель (КЭН) | От 219 | Без ограничения |
| Гибкий индуктор из голого медного провода | От 108 до 630 | Свыше 10 |
| Однопламенная универсальная горелка | Без ограничения | Менее 20 |
| Кольцевая многопламенная горелка | Менее 377 | Менее 45 |
1.4.2. К прихватке и сварке стыков трубопроводов V категории сварщики, заварившие пробные стыки, допускаются без сдачи испытаний по правилам Госгортехнадзора СССР.
1.4.3. Каждый сварщик должен иметь личное клеймо с номером.
2. ТИПОВОЙ ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС
2.1. При монтаже трубопроводов выполняют следующие технологические операции:
подготовку кромок труб;
сборку стыков трубопроводов;
предварительный подогрев стыков трубопроводов;
прихватку стыков трубопроводом;
сварку стыков трубопроводов.
2.2. Подготовка кромок труб
2.2.1. Форму разделки концов труб следует выбирать в соответствии с требованиями ГОСТ 16037-80.
2.2.2. Зачистку кромок труб необходимо осуществлять механическим способом.
2.2.3. Торцы, скошенные кромки и прилегающие к ним поверхности трубы должны быть зачищены до металлического блеска на ширину 15-20 мм.
2.3. Сборка стыков трубопроводов
2.3.1. Перед сборкой трубы необходимо рассортировать на группы с плюсовым и минусовым отклонением внутреннего диаметра от номинального значения.
2.3.2. При сборке стыков трубопроводов должны быть обеспечены правильное фиксированное взаимное расположение стыкуемых труб и деталей, а также свободный доступ к выполнению сварочных работ в последовательности, предусмотренной технологическим процессом.
2.3.3. Сборку стыков трубопроводов следует выполнять в соответствии с требованиями ГОСТ 16037-80, СНиП III-31-78, правил Госгортехнадзора, настоящего стандарта и технической документации.
2.3.4. Сборку стыков и деталей трубопроводов необходимо осуществлять с помощью сборочных устройств (приспособлений), позволяющих равномерно распределять по окружности стыка смещения кромок, возникающие из-за погрешностей размеров и формы стыкуемых концов труб и деталей трубопроводов.
2.3.5. Прямолинейность (соосность труб) в месте стыка необходимо проверять линейкой, прикладывая её в трех-четырёх местах по окружности трубы. Максимально допустимое отклонение "а" от соосности, измеряемое щупом, не должно превышать 1,5 мм на расстоянии 200 мм от стыка (черт. 1, а).
Соосность трубы с отводом следует определять по шаблону в соответствии с черт. 1, б.
2.3.6. При сборке стыков трубопроводов диаметром 100 мм и более из прямошовных сварных труб и их деталей продольные сварные швы должны быть смещены один относительно другого не менее чем на 100 мм, а при диаметре менее 100 мм - на 1/3 длины окружности. В отдельных случаях при двухсторонних продольных швах допускается их расположение по одной оси.

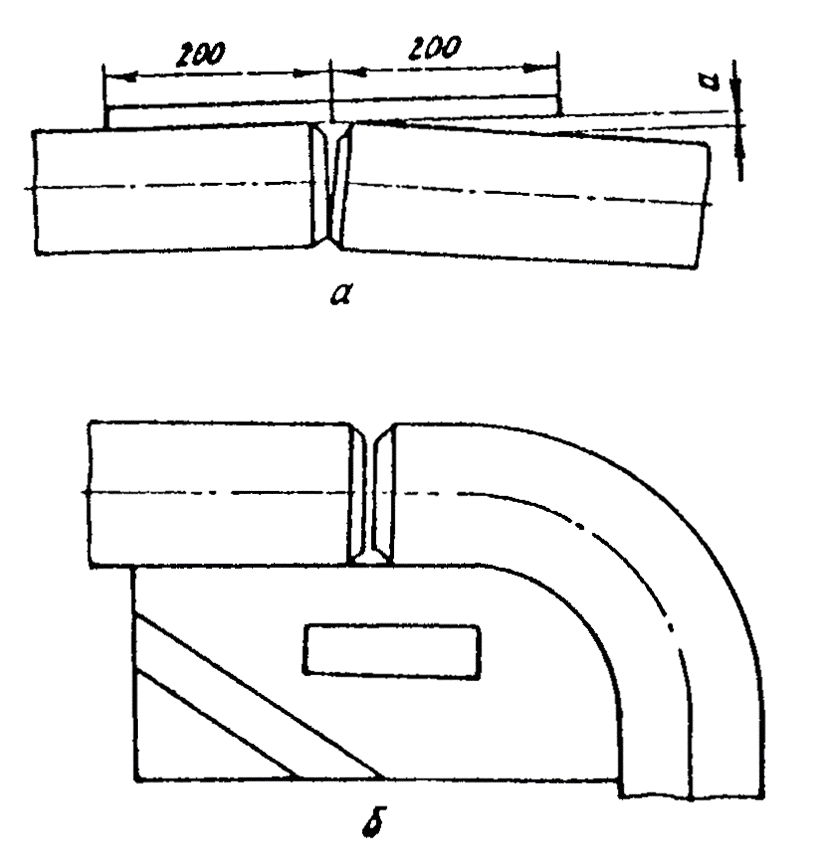

Схема проверки взаимного расположения труб в месте стыка
а - проверка соосности на прямых участках труб; б - проверка соосности трубы с отводом
Черт. 1
2.3.7. Для поперечных стыков сварных соединений расстояние между осями соседних сварных швов на прямых участках трубопроводов I, II и III категорий должно составлять не менее 100 мм, для трубопроводов IV и V категорий - не менее 50 мм.
Расположение поперечных сварных швов на гнутых участках труб не допускается.
2.4. Предварительный подогрев
2.4.1. Горячий спай термоэлектрического термометра закрепляют на свариваемом соединении в соответствии с черт. 2 одним из способов, указанных на черт. 3.
Место крепления горячего спая необходимо изолировать от прямого воздействия тепловых лучей сварочной дуги асбестовой или кремнеземной тканью.
При подогреве и термической обработке закаливающихся сталей термопару следует крепить болтом и гайкой с прорезью, установленными в соответствии с черт. 2, в.
2.4.2. Для контроля температуры подогрева с помощью термоиндикаторов на расстоянии 10-15 мм от кромки трубы зачищают площадку размерами 40´15 мм и наносят термоиндикаторами штрихи шириной 7-8 мм и длиной 25-30 мм.
2.4.3. Для проведения подогрева количество поясов ГЭН следует выбирать по табл. 3; пояса ГЭН следует устанавливать в соответствии с черт. 4, а, б.
2.4.4. Для проведения подогрева количество поясов КЭН следует выбирать по табл. 4; пояса КЭН следует устанавливать в соответствии с черт. 4, в, г.
Таблица 3
Выбор количества поясов ГЭН
| Толщина стенки трубы, мм | Количество поясов ГЭН, шт., не менее |
| До 35 вкл. | 2 |
| Св. 35 до 70 вкл. | 4 |
Таблица 4
Выбор количества поясов КЭН
| Диаметр трубопроводов, мм | Количество поясов КЭН, шт., не менее |
| От 219 до 325 | 1 |
| Св. 325 до 720 | 2 |
| Св. 720 до 1020 | 3 |

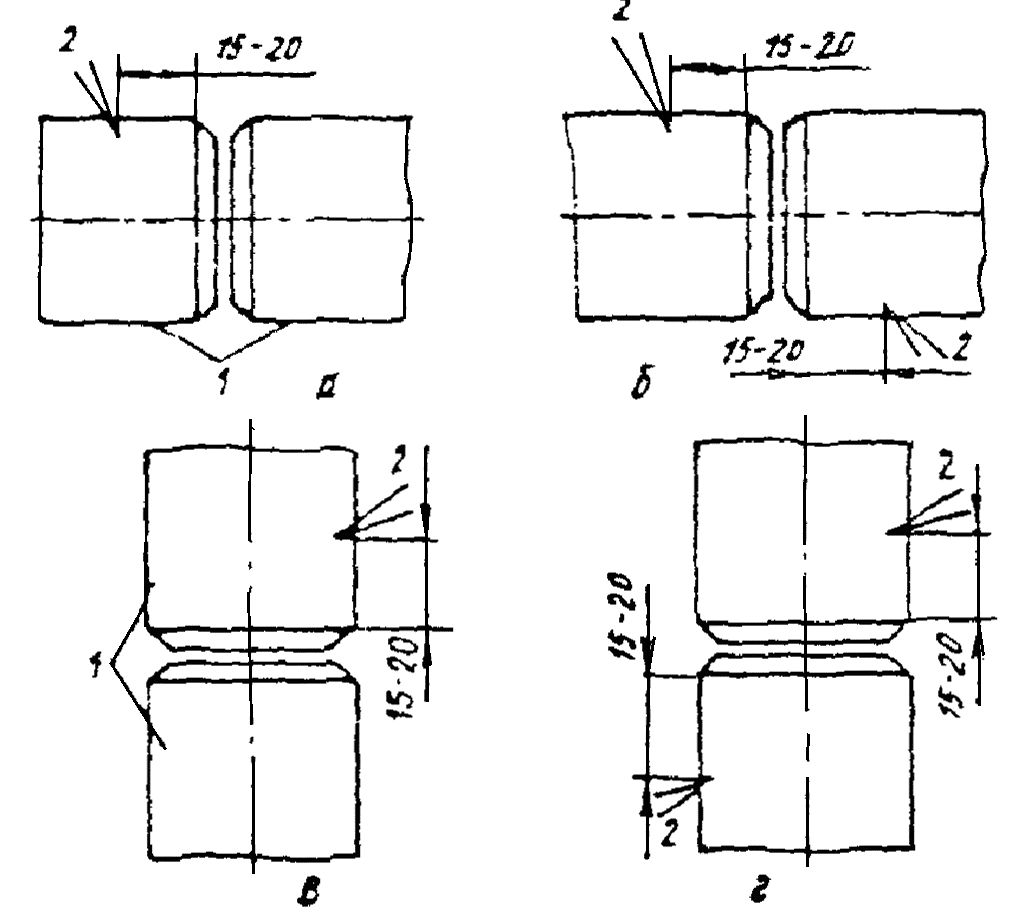

Схемы установки термоэлектрических термометров
а - вертикальный стык трубопровода диаметром до 400 мм; б - вертикальный стык трубопровода диаметром свыше 400 мм; в - горизонтальный стык трубопровода диаметром до 400 мм; г - горизонтальный стык трубопровода диаметром свыше 400 мм; 1 - стыкуемые трубы; 2 - термоэлектрические термометры
Черт. 2

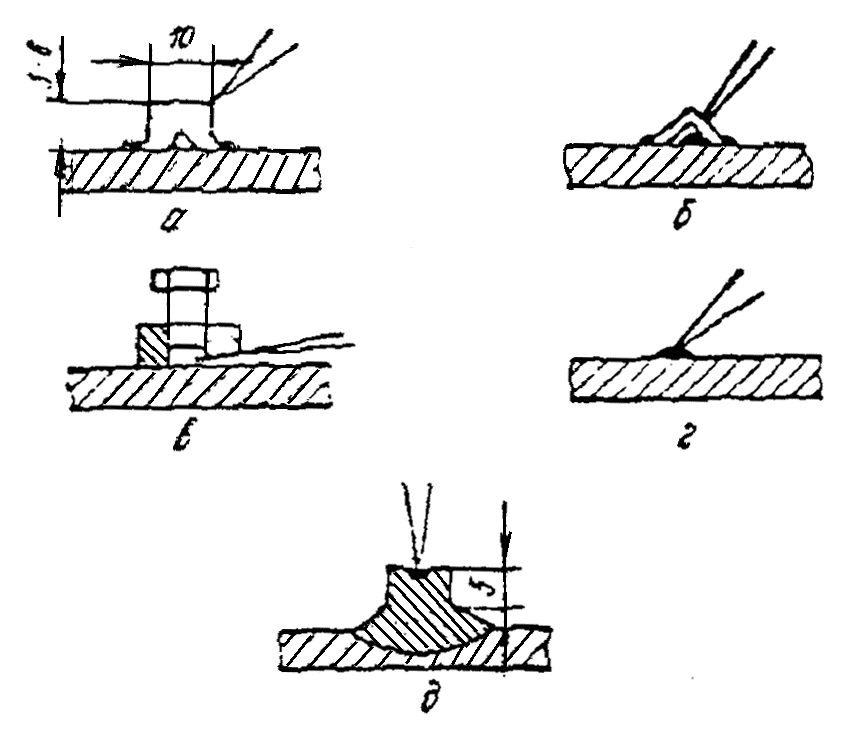

Схемы крепления горячего спая термоэлектрического термометра
а - зачеканка с помощью бобышки; б - зачеканка с помощью У-образной бобышки; в - крепление с помощью болта и гайки с прорезью; г - приварка; д - приварка с помощью наплавленной бобышки
Черт. 3

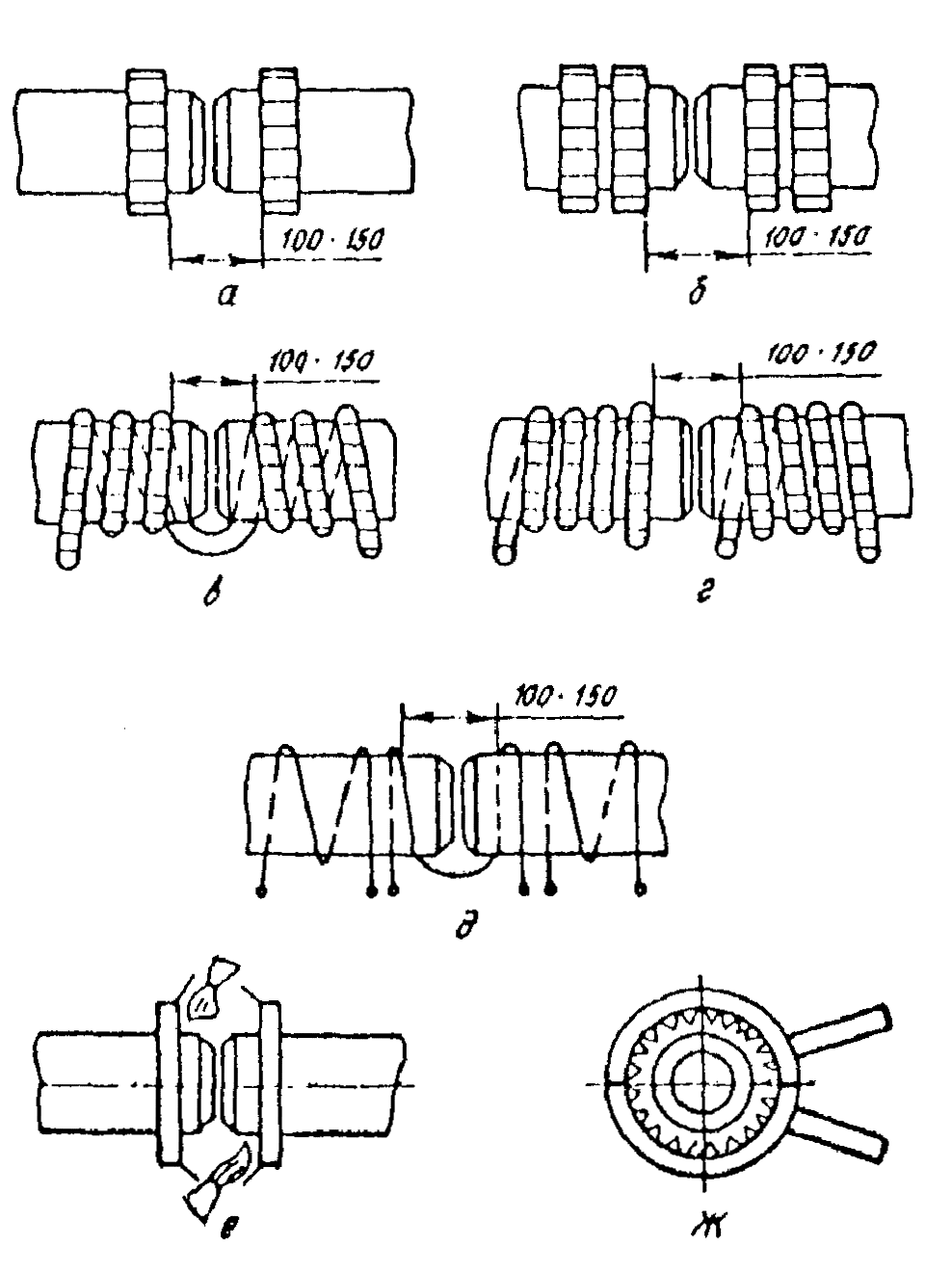

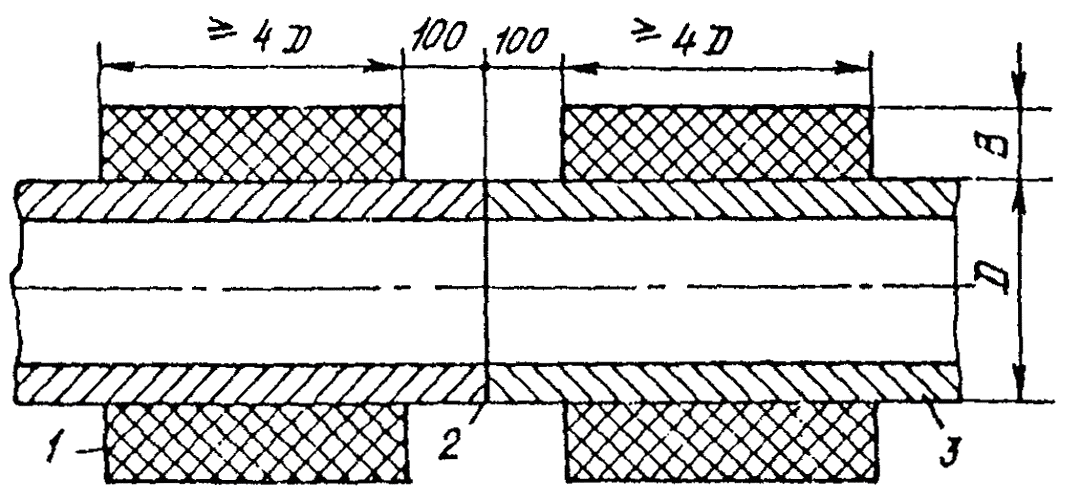

Установки нагревательных устройств
a - два пояса ГЭН; б - четыре пояса ГЭН; в - один КЭН; г - два КЭН; д - гибкий индуктор из голого медного провода; е - однопламенная универсальная горелка; ж - кольцевая многопламенная горелка
Черт. 4
2.4.5. Для подогрева следует использовать также гибкие индукторы из голого медного провода М по ГОСТ 839-74 или МГГ по ГОСТ 20.685-75 сечением 180-240 мм2 с 8-12 витками. Схема установки индуктора приведена на черт. 4, д.
2.4.6. Подогрев с помощью однопламенных универсальных горелок по периметру стыка следует осуществлять после установки воронок из листового асбеста (см. черт. 4, е); крепление воронок необходимо выполнять металлическими хомутами. Нагрев следует производить нейтральным пламенем. Количество одновременно работающих горелок не ограничивается и определяется из условий обеспечения равномерного нагрева по окружности свариваемого стыка.
2.4.7. При подогреве кольцевые многопламенные горелки должны быть установлены концентрично по отношению к трубе с двух сторон от подогреваемого стыка.
2.4.8. При сварке с подогревом температуру необходимо контролировать в течение всего процесса подогрева и сварки.
2.4.9. При сварке с подогревом и последующей термической обработкой без перерыва между ними температуру необходимо контролировать с помощью автоматических самопишущих потенциометров.
2.4.10. Предварительный подогрев следует производить по режимам, приведенным в табл. 5.
Таблица 5
Требования к подогреву стыков трубопроводов
| Марка стали труб | Толщина стенок свариваемых труб, мм | Температура подогрева, °С |
| ВСт3сп; 10; ВСт3пс; 20; 16ГС; 17ГС; 17Г1С; 10Г2 | 21,0 и более | 100-150 |
| 15ХМ; 12МХ | До 6 | Без подогрева |
| Свыше 6 | 250-300 | |
| 15Х5;15Х5М; 12ХВВС | Без ограничения | Аустенитный вариант 130-200 |
| Перлитный вариант 350-400 | ||
| 12Х1МФ; 15Х1МФ; 15Х1М1Ф | Без ограничения | 300-350 |
| 08Х13; 15Х25; 08Х17 | 14 и более | 100-150 |
2.5. Прихватка стыков трубопроводов
2.5.1. К прихватке и сварке стыков трубопроводов разрешается приступать только после полной проверки мастером по сварочным работам или контролером правильности подготовки, обработки кромок и сборки труб.
2.5.2. Собранные стыки трубопроводов должны быть прихвачены в нескольких местах по окружности. Прихватки необходимо располагать на равном расстоянии одну от другой, количество и размеры прихваток зависят от диаметра свариваемых труб (табл. 6).
Прихватки следует выполнять теми же сварочными материалами, что и сварку стыков.
Таблица 6
Количество и геометрические размеры прихваток
| Диаметр трубы, мм | Количество прихваток на стык | Длина прихватки, мм | Высота прихватки, мм |
| До 100 | 2 | 2,0-2,5 толщины стенки, но не менее 15 и не более 60 | 0,4-0,5 толщины стенки при толщине стенки до 10 мм и 5 мм при толщине стенки от 10 мм и выше |
| 100-600 | 3-4 | То же | То же |
| Свыше 600 | Через каждые 300-400 мм | 50-70 | 4-5 |
2.6. Сварка стыков трубопроводов
2.6.1. Общие технологические требования
2.6.1.1. При ручной дуговой сварке прихватку и сварку первых одного - двух слоев следует производить электродами диаметром не более 3 мм.
2.6.1.2. Последующие слои сваривают электродами диаметром 3-4 мм.
2.6.1.3. Сварочные приспособления и вспомогательные детали, привариваемые к трубопроводам из углеродистых и низколегированных сталей, должны быть изготовлены из низкоуглеродистых сталей. Приварку следует выполнять с соблюдением требований, предъявляемых к сварке стыков трубопроводов из данной марки стали. Запрещается приварка к трубопроводам вторичного сварочного провода. Места приварки приспособлений и деталей после их снятия должны быть тщательно зачищены и проверены визуальным осмотром на отсутствие дефектов.
2.6.1.4. Прихватку и сварку следует производить на постоянном токе возможно короткой дугой. Для трубопроводов IV и V категорий допускается сварка на переменном токе.
2.6.1.5. В процессе сварки корневого шва прихватки должны быть полностью удалены абразивным инструментом.
2.6.1.6. При многослойной сварке каждый валик слоя и каждый слой шва перед наложением последующего должны быть очищены от шлака и брызг металла. Отдельные валики и слои должны быть наложены так, чтобы замыкающие участки швов были смещены на 20-30 мм относительно друг друга.
2.6.1.7. При сварке труб из углеродистых и низколегированных сталей рекомендуется применение формирующей флюс-пасты 4П8-Н (ТУ 14-4-790-76), которую наносят в соответствии с черт. 5.
2.6.1.8. Сварку следует начинать в разделке или на наплавленном металле. Кратер шва необходимо тщательно заплавлять частыми короткими замыканиями электрода. Запрещено выводить кратер на основной металл.
2.6.1.9. При смене электрода или случайных обрывах дуги сварку следует возобновлять, отступив 15-20 мм назад от кратера и предварительно очистив это место от шлака и окалины.
2.6.1.10. После сварки сварное соединение необходимо очистить от шлака, брызг и окалины, проверить визуальным осмотром на отсутствие дефектов и отметить в журнале сварочных работ. На сварное соединение должно быть поставлено клеймо сварщика.
2.6.2. Сварка поворотных стыков
2.6.2.1. Трубопроводы диаметром до 219 мм включительно следует сваривать в соответствии с черт. 6, а.
2.6.2.2. Трубопроводы диаметром более 219 мм следует сваривать обратноступенчатым способом за два полных поворота. Последовательность процесса показана на черт. 6, б.
2.6.2.3. Стыки с поворотом на 180° следует сваривать в два приема в соответствии с черт. 7.
2.6.3. Сварка вертикальных неповоротных стыков
2.6.3.1. Сварку следует производить снизу вверх в соответствии с черт. 8.
2.6.3.2. Наплавку последующих слоев в потолочной части стыка следует начинать, отступив на 20-25 мм от нижней точки, в соответствии с черт. 8.
2.6.3.3. Порядок наложения слоев для трубопроводов диаметром до 219 мм включительно показан на черт. 9, а.
2.6.3.4. Сварку первых трех слоев для трубопроводов диаметром более 219 мм следует выполнять обратноступенчатым способом в соответствии с черт. 9, б, длина каждого участка слоя должна быть не более 200-250 мм.
2.6.3.5. При сварке вертикального неповоротного стыка двумя сварщиками порядок наложения валиков первого слоя следующий (черт. 10, а): первый сварщик начинает сварку от точки А и ведет ее к точке Б в направлении, указанном стрелкой; одновременно второй сварщик ведет сварку от точки Г к точке В; первый сварщик (без перерыва) продолжает вести сварку от точки Б до точки В; второй сварщик переходит к сварке участка от точки А к точке Г. Последующие слои накладывают участками длиной 1/2 окружности трубы в соответствии с черт. 10, б.

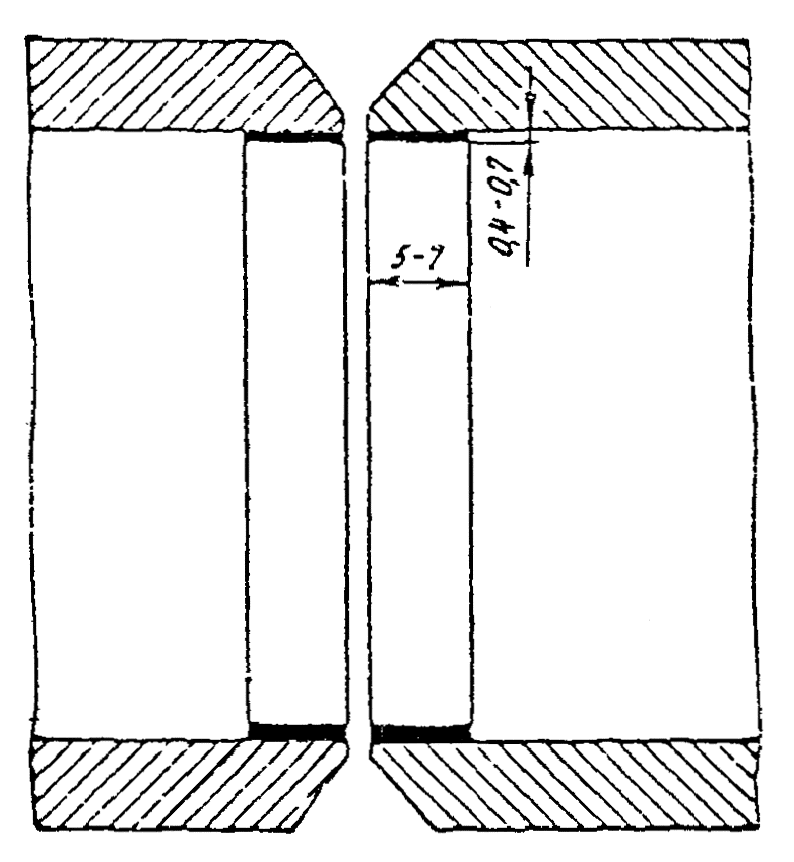

Схема нанесения флюс-пасты ФП8-Н
Черт. 5

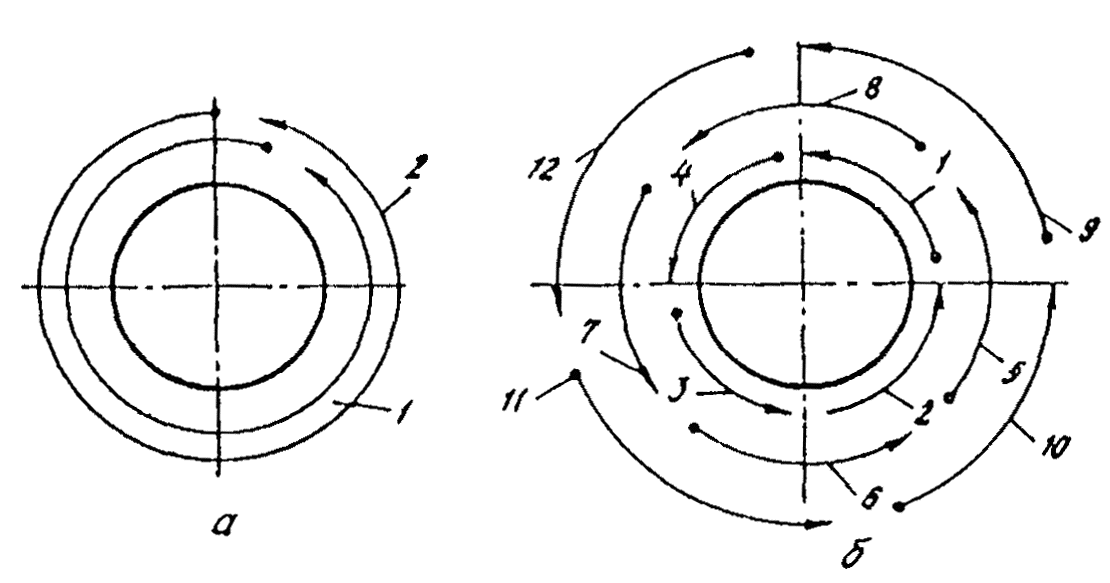

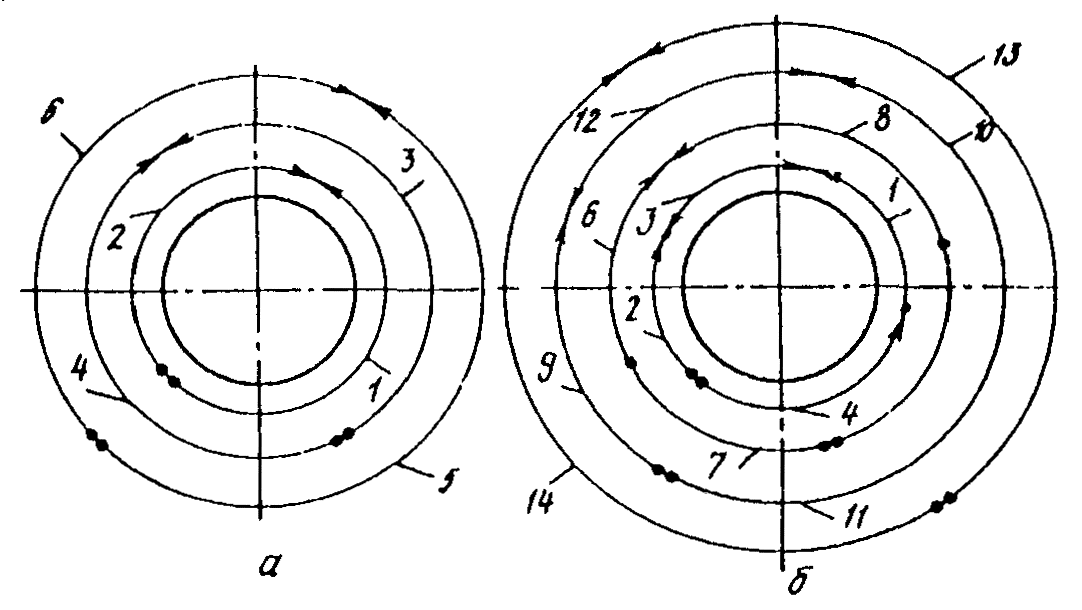

Порядок наложения слоев при сварке стыка труб с поворотом на 360° одним сварщиком
а - для труб диаметром до 219 мм (включительно); б - для труб диаметром свыше 219 мм; I - направление сварки; II - направление поворота трубы; 1-6 - последовательность наложения участков слоя
Черт. 6

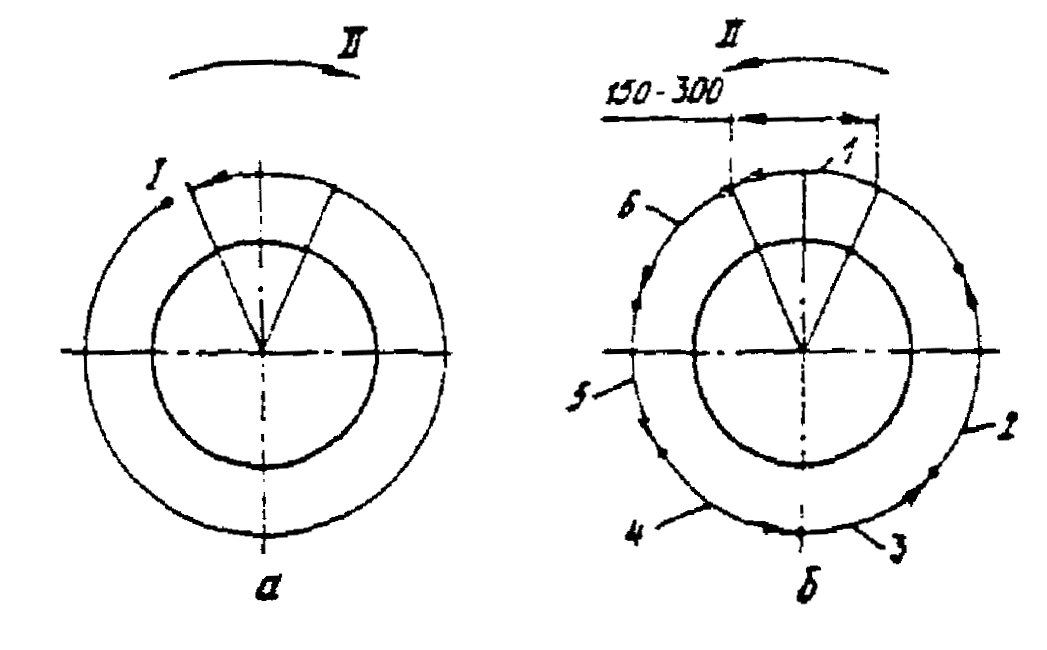

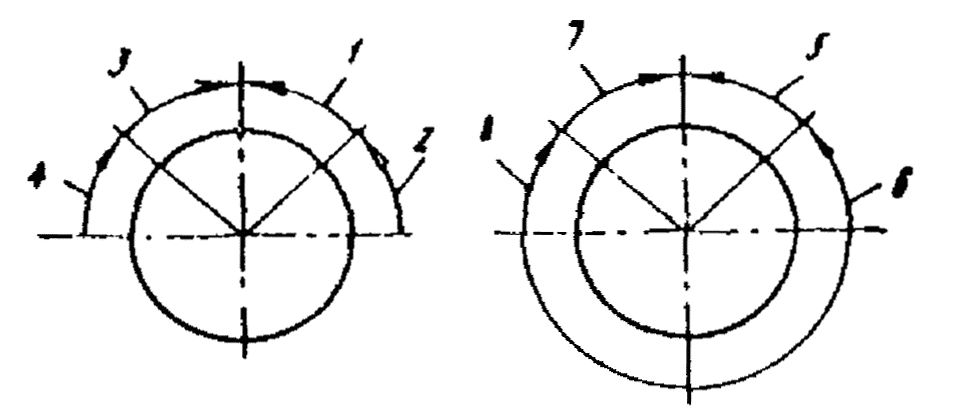

Порядок сварки стыка труб с поворотом на 180°
а - до поворота; б - после поворота на 180°; 1-8 - последовательность наложения участков слоя
Черт. 7

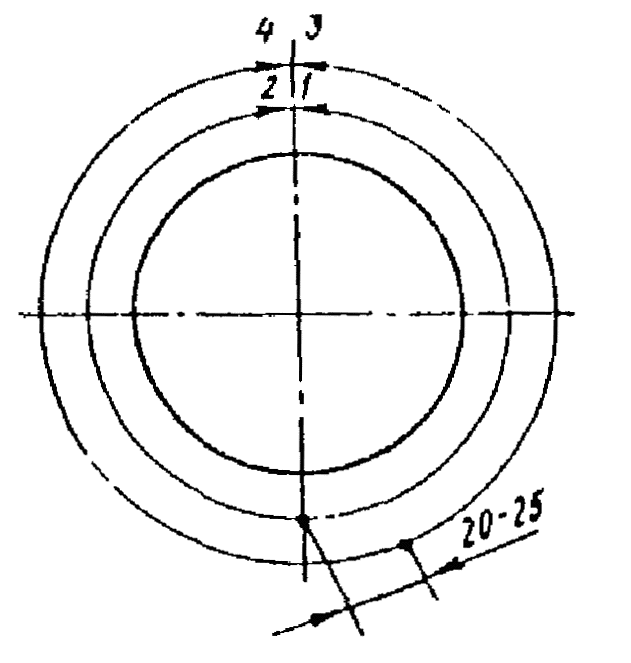

Порядок сварки неповоротного стыка труб
1-4 - порядок наложения слоев
Черт. 8

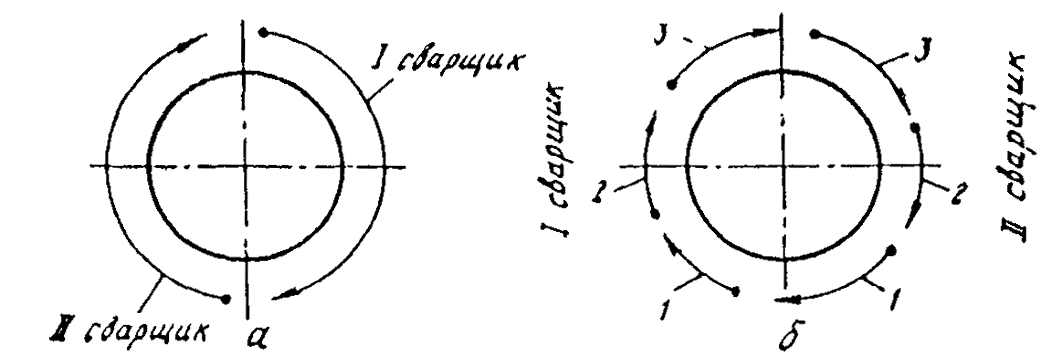

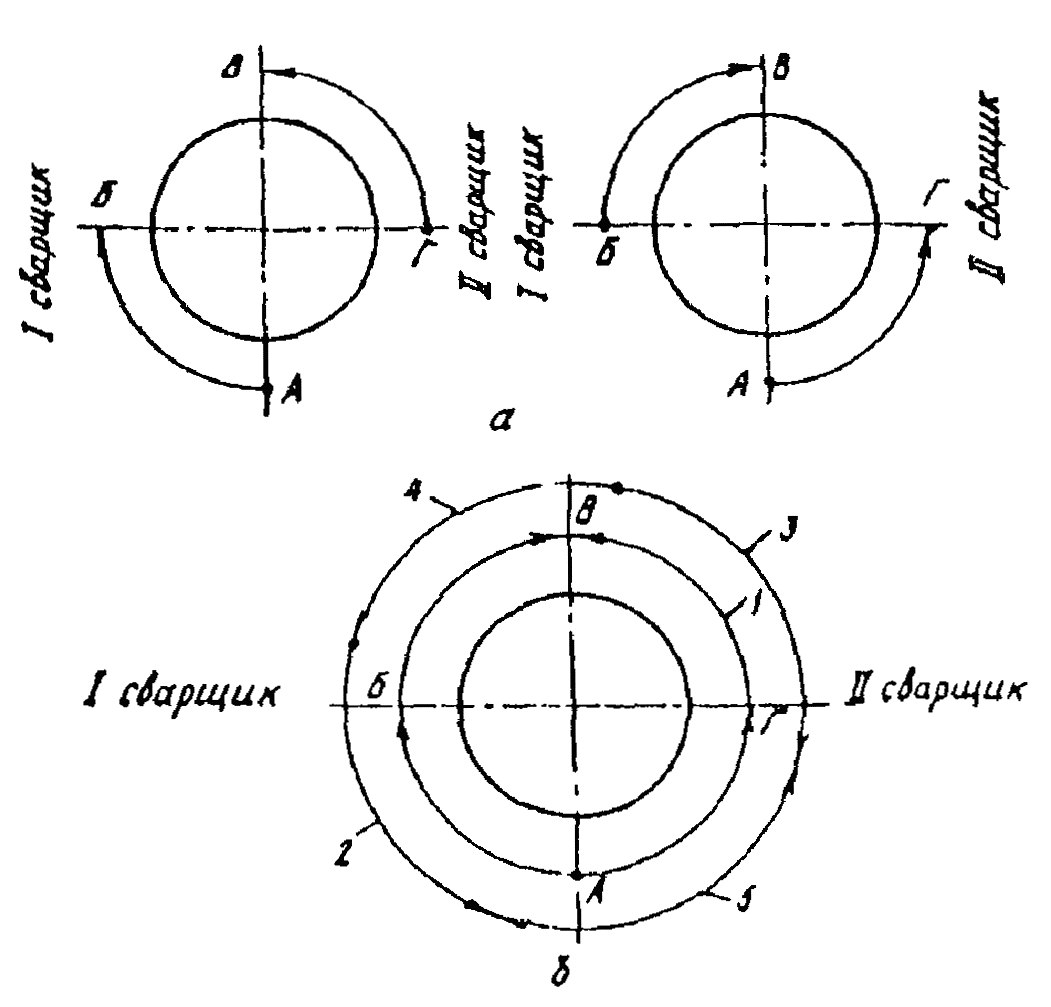

Порядок наложения слоев при сварке вертикального неповоротного стыка труб одним сварщиком
а - для труб диаметром до 219 мм (включительно); б - для труб диаметром более 219 мм; 1-14 - последовательность наложения участков слоев
Черт. 9
Порядок наложения первого и последующих слоев шва при сварке вертикального неповоротного стыка труб диаметром 219 мм и более двумя сварщиками
1-5 - порядок наложения слоев
Черт. 10
2.6.4. Сварка горизонтальных стыков трубопроводов
2.6.4.1. Сварку трубопроводов диаметром до 219 мм включительно следует выполнять одному сварщику, соблюдая правило смещения "замков" в соседних слоях в соответствии с черт. 11, а.
2.6.4.2. Сварку трубопроводов диаметром более 219 мм следует выполнять обратноступенчатым способом одному сварщику в соответствии с черт. 11, б.
2.6.4.3. Трубопроводы диаметром от 219 до 300 мм необходимо сваривать участками длиной 1/4 окружности стыка, трубопроводы большого диаметра - участками длиной 200-250 мм.
2.6.4.4. Последовательность сварки первого (корневого) слоя горизонтальных стыков трубопроводов двумя сварщиками в зависимости от диаметра труб приведена на черт. 12.
2.6.4.5. При сварке стыков трубопроводов диаметром от 219 до 300 мм сварщики находятся в диаметрально противоположных точках стыка, каждый из них заваривает участок длиной по 1/2 окружности в соответствии с черт. 12, а.
2.6.4.6. При диаметре трубопроводов 300 мм и более первый слой необходимо сваривать обратноступенчатым способом участками 150-200 мм в соответствии с черт. 12, б.
2.6.5. Сварка среднелегированных сталей неаустенитными электродами
2.6.5.1. Перед прихваткой, независимо от температуры окружающего воздуха и толщины стенки, свариваемые элементы необходимо подогреть до температуры 250-350 °С.
Прихваченный стык не следует нагружать и перемещать до полной заварки стыка.
2.6.5.2. Сварку следует производить непосредственно после прихватки, не допуская охлаждения свариваемых элементов ниже 250 °С.
2.6.5.3. В процессе сварки одного стыка не следует допускать перерыва в работе до заполнения 0,5-0,6 толщины стенки трубы по всей окружности. При вынужденных перерывах в работе необходимо обеспечить медленное и равномерное охлаждение стыка под слоем теплоизоляции.
Порядок наложения слоев при сварке горизонтального стыка труб одним сварщиком
1-12 - порядок наложения участков слоев
Черт. 11
Порядок наложения слоя шва горизонтального стыка при сварке двумя сварщиками
1-3 - порядок наложения участка слоя
Черт. 12
2.6.5.4. При возобновлении сварки после перерыва необходимо снова нагреть стык до температуры подогрева.
2.6.6. Сварка среднелегированных сталей аустенитными электродами
2.6.6.1. При толщине стенки трубы более 14 мм сварку следует производить с предварительной облицовкой кромок.
2.6.6.2. Кромки труб необходимо облицовывать двух- или трехслойной наплавкой кольцевых валиков электродами диаметром не более 3 мм на медной водоохлаждаемой пластине (черт. 13, а).
При наплавке каждого валика необходимо обеспечивать перекрытие предыдущего валика на 20-40 % его ширины.
2.6.6.3. Тип и марку электродов для облицовки кромок выбирают в соответствии с рекомендуемым приложением 1.
2.6.6.4. Наплавку кромок следует производить с подогревом до температуры 250-350 °С.
2.6.6.5. При наплавке ширина валика должна быть не более двух диаметров электродов. После наложения каждого валика необходимо тщательно зачистить шов от шлака и подвергнуть его контролю внешним осмотром.
2.6.6.6. Наплавку корневого валика необходимо производить без оплавления острой кромки разделки у внутренней поверхности трубы. Толщина местных наплывов металла внутрь трубы должна быть не более 1 мм.
2.6.6.7. После механической зачистки толщина слоя облицовки кромок должна составлять 5,0 ± 1,0 мм.
2.6.6.8. При температуре окружающего воздуха не ниже 0 °С сварку и прихватку по облицованным кромкам следует выполнять без подогрева.
2.6.6.9. При сварке без облицовки и с облицовкой кромок порядок наложения валиков должен соответствовать указанному на черт. 13, б. Последний (центральный) валик следует наплавлять электродами диаметром 3 мм.

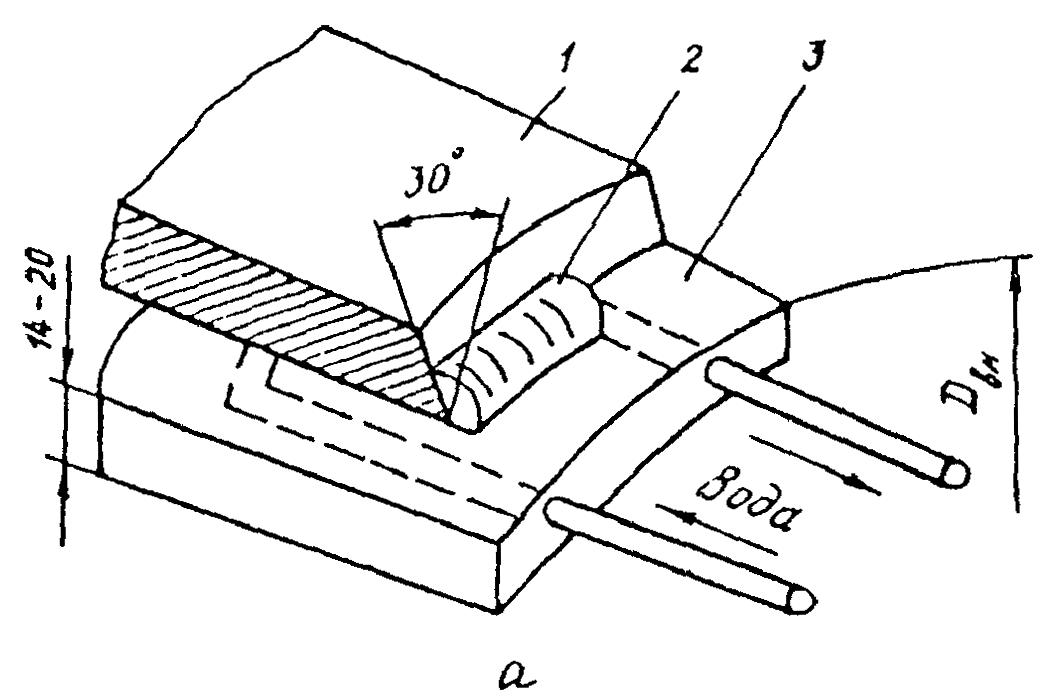

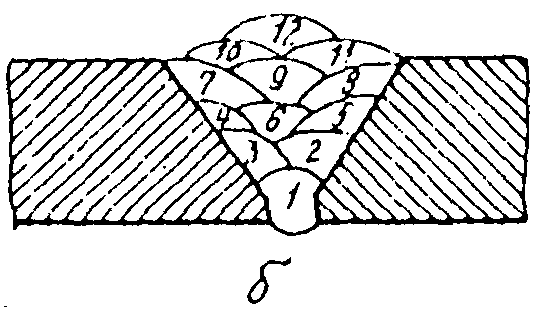

Облицовка кромок и порядок наложения валиков при сварке труб из сталей типа 15Х5М аустенитными электродами
1 - труба; 2 - корневой валик облицовки; 3 - медная пластина
1-12 - порядок наложения валиков
Черт. 13
Изоляция труб перед сваркой
B - толщина теплоизоляции (при температуре свыше 0 °С В = 12 мм; при температуре ниже 0 °С В = 100-120 мм); D - диаметр трубопровода; 1 - теплоизоляция; 2 - свариваемый стык; 3 - трубопровод
Черт. 14
2.6.6.10. После сварки сварное соединение необходимо охлаждать замедленно, для чего перед сваркой наружную поверхность трубы покрывают плотным слоем теплоизоляции в соответствии с черт. 14.
2.6.7. Сварка высоколегированных сталей
2.6.7.1. Попадание брызг расплавленного металла или шлака на поверхность труб из высоколегированных сталей не допускается.
2.6.7.2. Сварные швы следует выполнять узкими валиками без значительных поперечных колебаний электрода при минимальных значениях силы сварочного тока и напряжения дуги.
2.6.7.3. Перегрев стыка в процессе сварки не допускается. Если металл трубы около шва на расстоянии 50 мм от оси нагрелся выше 100 °C, необходимо сделать перерыв в сварке для охлаждения стыка.
2.6.8. Сварка разнородных сталей
2.6.8.1. Электроды для сварки стыков труб из разнородных сталей следует выбирать в соответствии с рекомендуемым приложением 2.
8.6.8.2. При сварки труб из сталей перлитного класса разного легирования температуру предварительного и сопутствующего подогрева следует выбирать по более легированной стали. Если одна из свариваемых деталей требует подогрева, то вторую деталь допускается не подогревать.
2.6.9. Сварка при отрицательных температурах
Прихватку и сварку стыков трубопроводов при температуре окружающего воздуха ниже 0 °С следует производить с соблюдением условий, приведенных в табл. 7.
Таблица 7
Требования к подогреву стыков трубопроводов при температурах воздуха ниже 0 °С
| Марка стали труб | Толщина стенки труб, мм | Температура окружающего воздуха, при которой разрешается сварка, °С | Температура подогрева, °С |
| ВСт3сп; 10; ВСт3пс; 20; 16ГС; 17ГС; 17Г1С; 10Г2 | До 16 Свыше 16 | От 0 до минус 35 | Без подогрева 100-150 |
| 15XM; 12МХ | До 12 Свыше 12 | От 0 до минус 5 | Без подогрева 250-300 |
| До 12 Свыше 12 | От минус 6 до минус 15 | 90-110 250-300 | |
| 12Х1МФ; 15Х1МФ; 15Х1М1Ф | Без ограничения | От 0 до минус 10 | 250-350 |
| 15Х5М; 15Х5; 12 ХВВФ | Без ограничения | От 0 до минус 10 | 350-400 |
| 08Х13 | Без ограничения | От 0 до минус 10 | 200-300 |
| 15Х25; 08Х17 | До 12 Свыше 12 | От 0 до минус 10 | 60-80 100-150 |
| 08Х18Н10Т; 12Х18Н12Т; 10Х17Н13М3Т; 08Х18Н12Б; 08Х22Н6Т и др. | До 16 | От 0 до минус 20 | Без подогрева |
| Свыше 16 | От 0 до минус 10 | 90-100 | |
| Свыше 16 | От минус 11 до минус 20 | 110-200 |
