ЗОНД всп

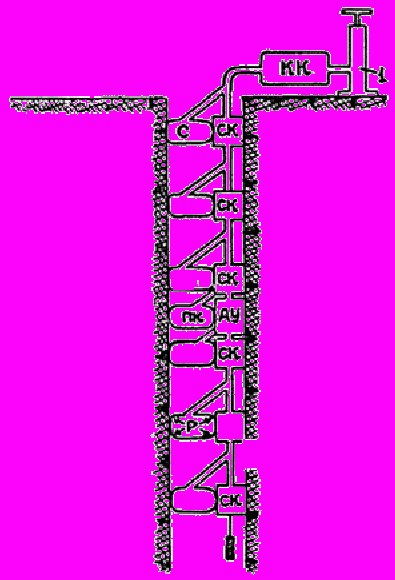

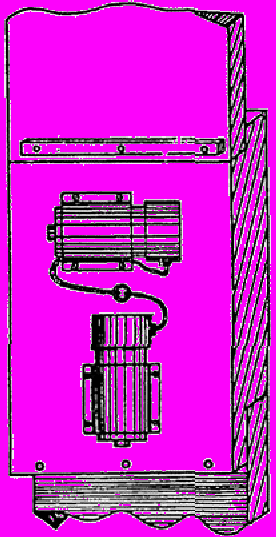

Рис 1. Схематическая конструкция сейсмического зонда.

СК ¾ сигнальный канал

КК ¾ контрольная камера

АУ ¾ азимутальная установка

1 ¾ нагнетательное устройство

Г ¾ груз

ПК ¾ прижимная камера



Рис 2. Конструкция элемента зонда

Приложение 14

Пример применений ВСП на скважине, пройденной в моренных отложениях, и сопоставления результатов ВСП с данными инженерно-геологических исследований



Приложение 15

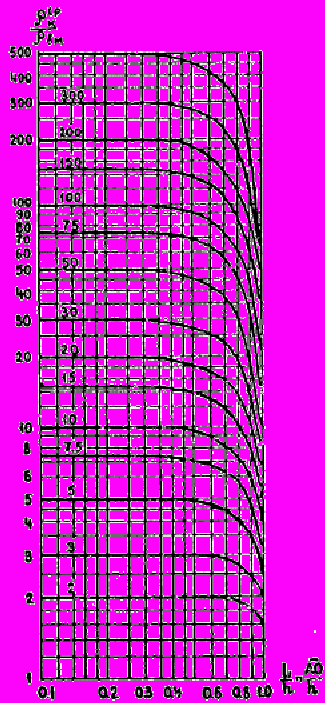

Палетки кривых

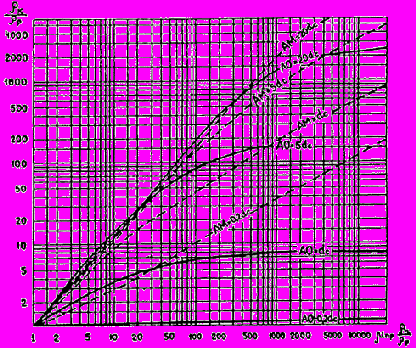

потенциал-зонда шифр кривых



градиент-зонда шифр кривых



Приложение 16

Зависимость от при для зондов различных типов и размеров



1 1 ¾ потенциал-зонд;

2 2 ¾ градиент-зонд

Приложение 17

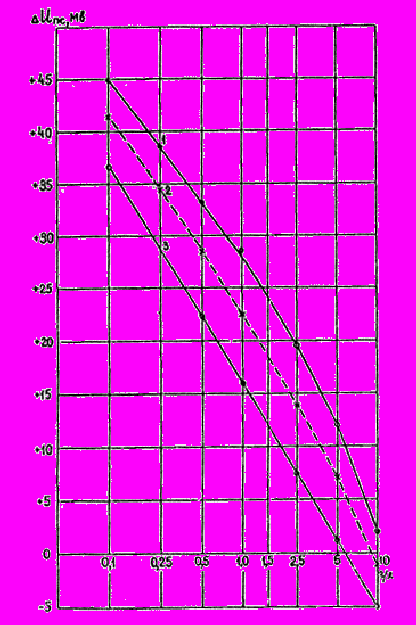

Зависимость величины, разности потенциалов Dи_пс против песков от концентрации солей Nа (в скважине находится раствор NaCl концентрации 0,1 н)

1 ¾ NaHCO₃; 2 ¾ Na₃SO₄; 3 ¾ NaCl

Приложение 18

номограммы

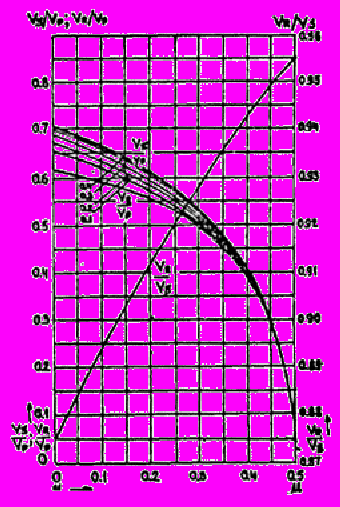

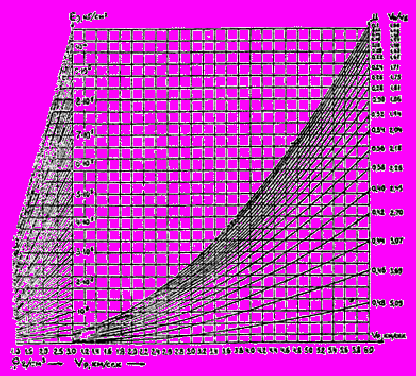

для определения динамического модуля упругости



Для определения коэффициента пуассона



Е_g ¾ модуль юнга, определенный динамическим методом; m ¾ коэффициент пуассона; V_p ¾ скорость продольных волн; V_s ¾ скорость поперечных волн; r ¾ плотность

Приложение 19

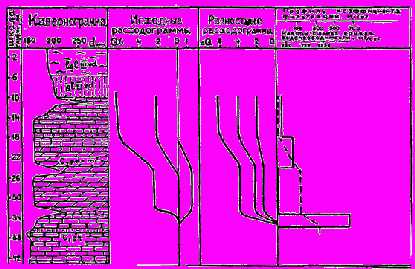

Пример обработки данных расходометрического каротажа с помощью разностных расходограмм

№ зоны	Границы зоны,	Мощность, м	Расход в неработаю	Расход при наливе, л/сек	DQн-1 л/сек	DQт-1 л/сек	DQт-н л/сек	Кн-1 м/сут	Кт-1 м/сут	Кт-н м/сут	Кср м/сут	Тср м2/сут
	м		щей скв. Q	Qн	Qн1
I	10 - 19	9	0,1	0,2	0,4	0,1	0,3	0,2	5,6	5,6	5,6	5,6	50,4
II	19 - 25	8	1,3	1,8	3,4	0,5	2,1	1,6	4,2	4,9	67,2	52,7	316,2
III	25 - 32	7	0	0	0	0	0	0	0	0	0	0	0
IV	32 - 34	2	- 1,4	0	2,3	1,4	3,7	2,3	350	308	288	315	630
Вся толща	10 - 34	24	0	2,0	6,0	2,0	6,0	4,0	59,3	59,3	59,3	59,3	1008

Приложение 20

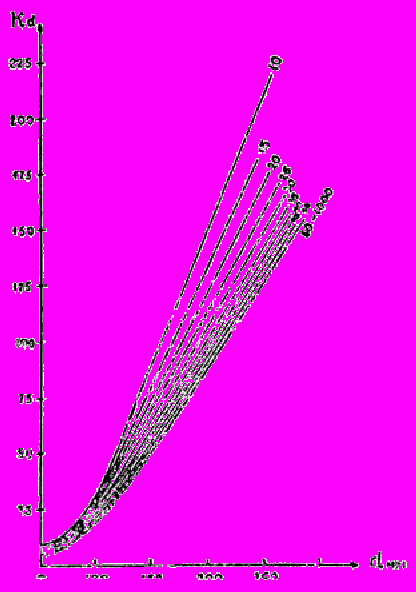

Паспортные тарировочные графики зависимости К_d от диаметра скважины для расходомера TCP-70

1. при работе без диафрагмы /левая шкала/;

2. при работе с диафрагмой /правая шкала/;



График поправочных коэффициентов за диаметр скважины для расходомера ТСР-34.

Приложение 21

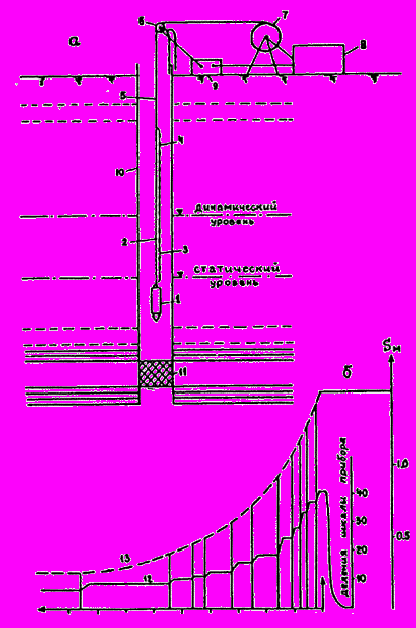

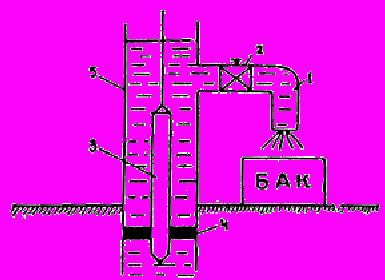

Схема опробывания (а) и данные восстановления уровня воды (б) в скважине при экспресс-наливе

1 ¾ груз; 2 ¾ несущие жилы кабеля; 3 ¾ датчик уровня; 4 ¾ резисторы типа ОМЛТ или ВС; 5 ¾ кабель; 6 ¾ блок-баланс; 7 ¾ лебедка; 8 ¾ самописец; 9 ¾ электрическая батарея; 10 ¾ обсадная колонна; 11 ¾ фильтр; 12 ¾ вид записи на ленте самописца; 13 ¾ кривая восстановления уровня

Приложение 22



Схема для тарировки расходомеров

1 — тройник; 2 — вентиль; 3 — расходомер; 4 — сальник; 5 — обсадная труба фонтанирующей скважины

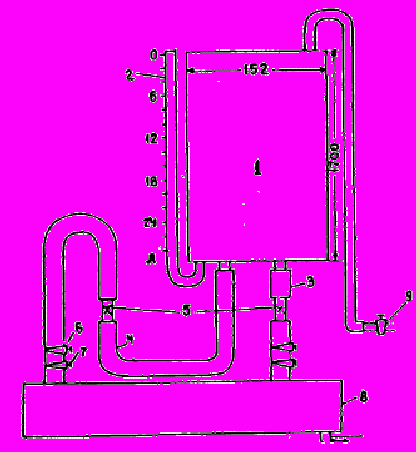

Стенд для тарировки глубинного расходомера

1 ¾ резервуар; 2 ¾ труба пьезометра со шкалой /л/; 3 ¾ соединительный шланг нисходящего потока; 4 ¾ соединительный шланг восходящего потока; 5 ¾ тарируемый датчик расходомера 6 ¾ регулировочный вентиль; 7 ¾ заслонка; 8 ¾ слив; 9 ¾ вентиль водопроводной сети

Приложение 23



Статический метод определения статического уровня водоносных пластов по данным расходометрии

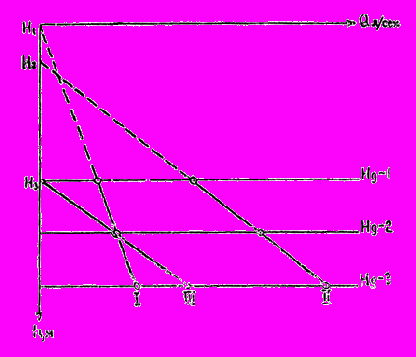

Н_g -1, 2, 3 ¾ высота динамического уровня при 1-ом, 2-ом, 3-ем понижениях


Приложение 24

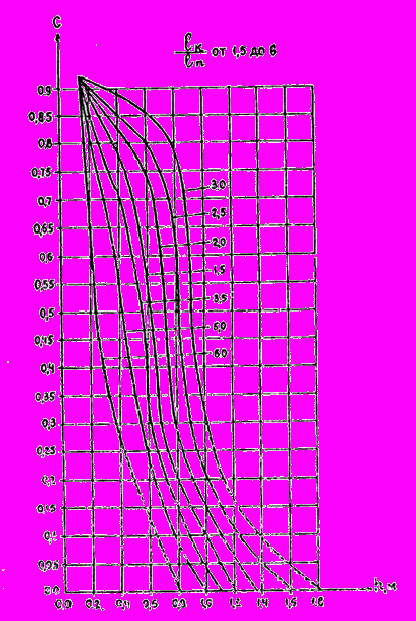

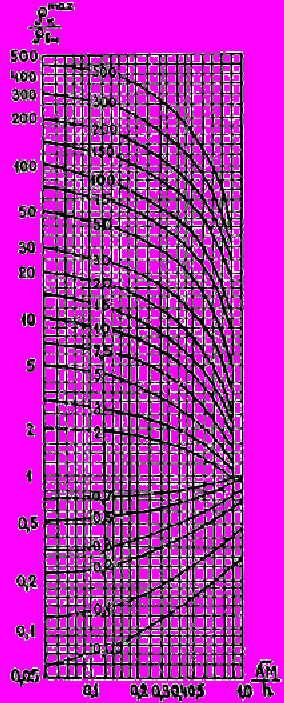

Палетка кривых С = f(h)

l_k ¾ длина каверны

l_n ¾ длина прибора

Приложение 25

Требования к эталонировке скважинных резистивиметров

№	Показатели	Тип прибора
		Открытый	Закрытый
1	2	3	4
1.	Диаметр эталониро­вочной емкости	Не менее 3-х нару­жных диаметров прибора	Больше диаме­тра прибора
2.	Материал эталони­ровочной емкости	Диэлектрик (асбоцемент, пле­нка, стекло)	Любой
3.	Расстояние до стенок емкости	Не менее 1,5 диа­метра прибора	Размещать по оси, расстояние не влияет
4.	Глубина погружения прибора в раствор	Полностью	Не менее длины измерительного элемента
5.	Размещение элект­рода "В" (рыба)	В эталонных раст­вора	То же
6.	Количество эталон­ных растворов	Не менее трех	То же
7.	Минерализация эта­лонных растворов	0,5; 1,0; 2,0; 4,0 г/л и т.д.	То же
8.	Величина питающего тока	Измерения произ­водятся не менее чем на двух токах, величина которых отличается не ме­нее чем на 25%	То же
9.	Частота питающего тока	15 ¾ 20 герц, соб­людать стабиль­ность на протяже­нии измерения	То же
10.	Периодичность эта­лонировочных работ	Не реже 1 раза в месяц, после ремо­нта прибора	То же
