ВВЕДЕНИЕ
Основой индустриализации строительства сельскохозяйственных объектов является расширение применения сборных элементов зданий и сооружений, комплексной механизации всех строительно-монтажных процессов и применение поточной организации работ.
Перед сельскими строителями стоят большие задачи в области повышения производительности труда и максимальной ликвидации ручных процессов. Они могут быть достигнуты за счет внедрения прогрессивных, унифицированных объемно-планировочных и конструктивных решений зданий и сооружений, прогрессивной технологии возведения отдельных элементов и конструкций, осуществления комплексной механизации возведения конструктивных элементов, частей зданий, а также зданий и сооружений в целом.
Строительные материалы – это основа строительства. Затраты на материалы составляют более половины общей стоимости строительно-монтажных работ и около одной трети капитальных вложений в народное хозяйство Республики Беларусь. Производство строительных материалов связано с добычей и переработкой огромного количества сырья.
В промышленности строительных материалов предпочтение отдается менее энергоемким технологиям и выпуску материалов и изделий, обеспечивающих экономию топливно-энергетических ресурсов, поэтому предусматривается значительное увеличение производства эффективных теплоизоляционных материалов, а также сборных конструкций для наружных стен зданий, имеющих повышенное термическое сопротивление. Для охраны окружающей среды и экономии топливно-энергетических ресурсов большое значение приобретает безотходное производство строительных материалов, включающее комплексную переработку побочных продуктов промышленности: металлургических шлаков, зол ТЭС, заполнителей для бетона, теплоизоляционные материалы. Быстро возрастает производство полимерных строительных материалов. Особенно эффективны легкие конструкции из стеклопластиков, полимерные материалы для полов, санитарно-техническое оборудование, трубопроводы из пластмасс, теплоизоляционные и лакокрасочные материалы.
Широкое применение в строительстве получают клееные деревянные конструкции, эффективные изделия из стекла, керамики, асбестоцемента и др.
Для возведения животноводческих объектов применяют большое количество самых разнообразных строительных материалов. Однако только правильное использование отдельных строительных материалов с учетом особенностей их свойств может в значительной мере повысить эффективность самого строительного материала и удлинить срок службы зданий и сооружений, а также способствовать созданию оптимального микроклимата в животноводческих помещениях.
1. ВИДЫ И СОСТАВ ПРОЕКТОВ
Цель занятия: ознакомиться с видами проектов и составом типового проекта.
Материальное обеспечение: типовые проекты зданий и сооружений сельскохозяйственного назначения, генеральные планы, чертежи, плакаты.
Задание:
1. Начертить генплан животноводческого предприятия.
2. Начертить горизонтальный и вертикальный разрезы животноводческого помещения.
3. Ответить на контрольные вопросы.
В соответствии с заданием на проектирование по своему назначению и области применения разрабатывают индивидуальные, экспериментальные, повторно применяемые и типовые проекты.
Индивидуальный проект составляют только для особых, уникальных объектов. В том случае, когда намечается строительство ряда одинаковых объектов, для первого объекта подбирают индивидуальный проект на строительство. Очень часто индивидуальный проект является экспериментальным. Индивидуальные проекты используют только для однократного строительства здания или сооружения, или их комплекса. Проектирование ведется применительно к конкретным условиям рельефа местности, климата, геологических и гидрологических условий и т. д.
Экспериментальный проект разрабатывают в том случае, если необходима тщательная проверка новых технических решений непосредственно в производственных условиях. В основу изучения могут быть положены: новая технология содержания животных; необычные системы механизации и автоматизации производственных процессов; новые строительные решения и др.
Повторно применяемые проекты используют тогда, когда повторно берут наиболее удачные индивидуальные проекты. Многократная привязка таких проектов имеет место при отсутствии или недостаточном наборе типовых решений.
Типовой проект предназначен для массового строительства одинаковых объектов. Это лучшее из аналогичных по назначению и основным параметрам проектное решение предприятия, здания или сооружения, утвержденное в соответствующем порядке для многократного применения. Его разрабатывают на основе унификации архитектурно-планировочных, конструктивных и технологических решений с применением серийно выпускаемого оборудования. Типовой проект позволяет резко сократить стоимость строительства за счет уменьшения стоимости строительно-монтажных работ.
1.1. Привязка типовых проектов
В проекте необходимо учитывать факторы, которые будут влиять на здание во время его эксплуатации: характер грунтов, глубину промерзания почвы, величину снежного покрова, скорость и направление ветра, температуру и влажность наружного воздуха, силу землетрясения (сейсмичность). Типовые проекты разрабатывают для определенных условий строительства. Поэтому для использования в строительстве проекты должны быть предварительно привязаны региональной проектной организацией к местным условиям с учетом топографических, геологических, гидрогеологических и климатических условий и особенностей конкретной строительной площадки.
В процессе привязки определяют координаты для разбивки здании на площадке, уточняют размеры и глубину заложения фундаментов, проверяют соответствие несущих конструкций снеговым и ветровым нагрузкам, разрабатывают примыкания отводов к инженерным сетям, уточняют сметную стоимость строительства.
Стадии проектирования. Проект животноводческого предприятия может быть выполнен в две или одну стадию.
В две стадии проектируют обычно особо сложные и крупные объекты: на первой стадии составляют проект со сводным сметным расчетом стоимости строительства, на второй – рабочую документацию.
Проектирование животноводческих предприятий при наличии типовых проектов осуществляется в одну стадию – рабочий проект. Рабочий проект составляют в объеме, необходимом для оценки принятых решений, производства строительно-монтажных работ. Все строительные чертежи являются рабочими.
Состав рабочего проекта животноводческого предприятия.
Рабочий проект на строительство или реконструкцию предприятия обычно включает следующие разделы:
– общая пояснительная записка;
– генеральный план;
– технологические решения;
– строительные решения;
– организация строительства;
– охрана окружающей природной среды;
– сметная документация;
– паспорт рабочего проекта;
– рабочая документация.
Общая пояснительная записка – это итоговый документ проектировщиков. Она кратко, в четкой и лаконичной форме характеризует и обосновывает главные проектные решения с учетом вариантных проработок.
Пояснительная записка содержит исходные данные для проектирования, сведения, характеризующие проектную мощность, организацию, специализацию и кооперирование производства.
Технологическая часть:
– технология производства, оборот стада;
– годовая производственная программа фермы;
– комплектование поголовья;
– потребность и обеспеченность кормами;
– механизация производственных процессов;
– хранение, обработка и использование навоза;
– перечень общефермского оборудования;
– ветеринарно-санитарные мероприятия;– научная организация труда и управление производством;
– численный и профессионально-квалификационный состав работающих на ферме;
– техника безопасности и промсанитария;
– технико-экономические показатели проекта.
Генеральный план и транспорт:
– организация рельефа, озеленение и благоустройство;
– мероприятия по рекультивации земельного участка.
Архитектурно-планировочные и конструктивные решения.
Электротехническая часть:
– электроснабжение, электрооборудование, электроосвещение, молниезащита, заземляющие устройства;
– техника безопасности при работе электрооборудования;
– автоматизация производственных процессов;
– устройство для выравнивания потенциалов;
– телефонизация и радиофикация;
– автоматическая пожарная сигнализация.
Сантехническая часть:
– отопление и вентиляция;
– водоснабжение;
– канализация, мероприятия по охране окружающей среды.
Мероприятия по технической эксплуатации зданий и сооружений.
Техническая характеристика зданий и сооружений.
Перечень прилагаемых исходных данных.
Перечень прилагаемых чертежей.
1.2. Как разобраться в рабочих чертежах
Маркировка чертежей. Комплекты чертежей, соответствующие определенным видам строительно-монтажных работ, различают по особым буквенным обозначениям – маркам.
Марка состоит из начальных букв названия данной части проекта.
ГП – генеральный план, АС – архитектурно-строительные чертежи, КЖ – конструкции железобетонные, КМ – конструкции металлические, КД – конструкции деревянные, ТХ – технологические чертежи, ОВ – отопление и вентиляция, ВК – водопровод и канализация, ЭЛ – электрооборудование, АП – автоматизация производства.
В комплекте чертежей листы нумеруют, начиная с первого: АС-1...АС-10, ТХ-1 ...ТХ-10 и т.д.

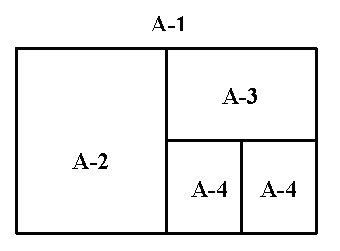

Формат чертежей. Согласно ЕСКД – единой системы конструкторской документации, применяют 5 основных форматов чертежей: А0–8411189 мм, А1–594841 мм, А2–420594 мм, А3–297420 мм, А4–210297 мм.
Масштаб – это отношение линейных размеров изображения предмета на чертеже к его действительным размерам. В проектах животноводческих предприятий применяют следующие масштабы: для генпланов – 1:500, 1:1000; для поэтажных планов – 1:100, 1:200; для фасадов – 1:100, 1:200; для разрезов зданий – 1:100, 1:200; для элементов планов и разрезов – 1:50, 1:100.

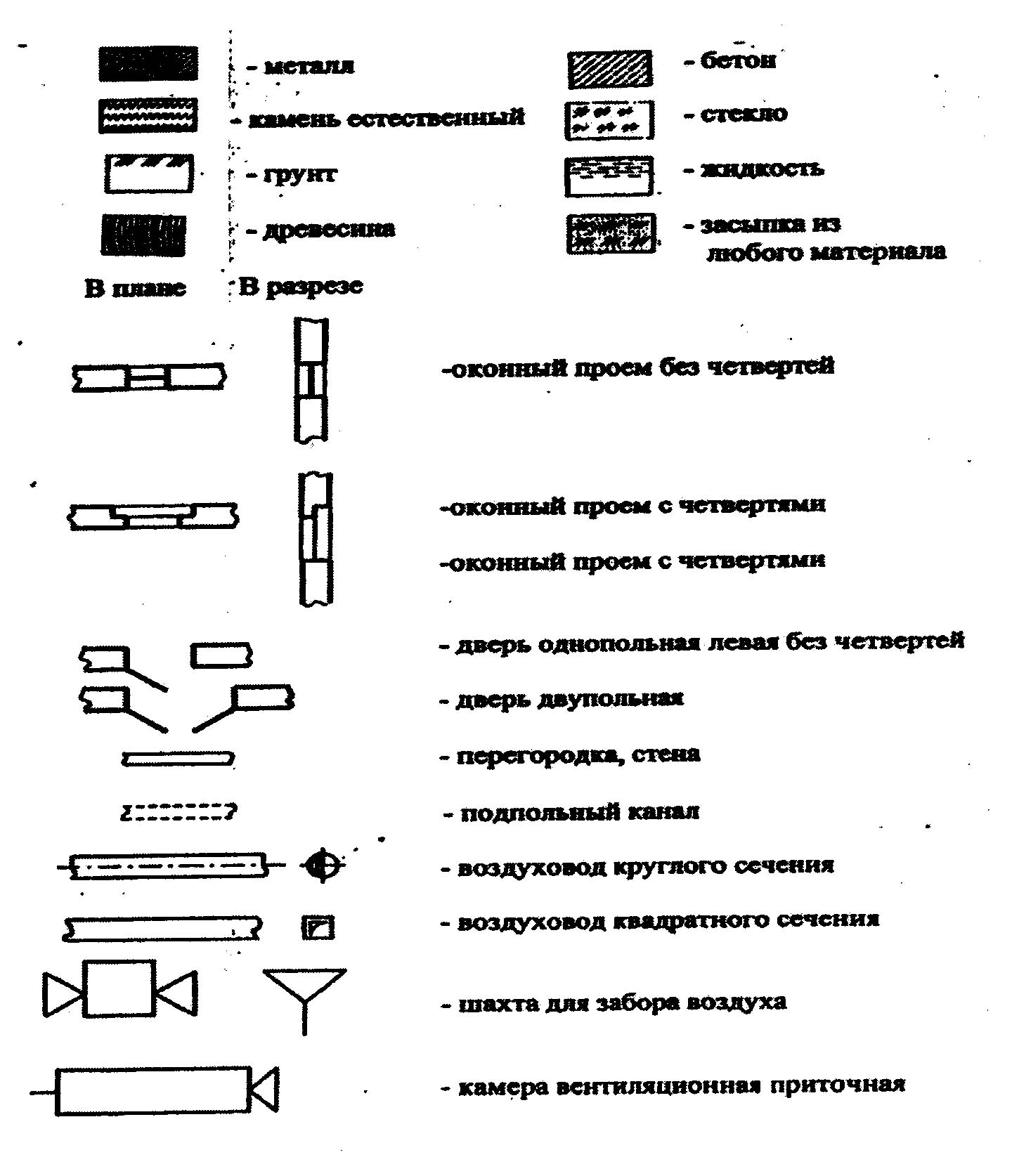

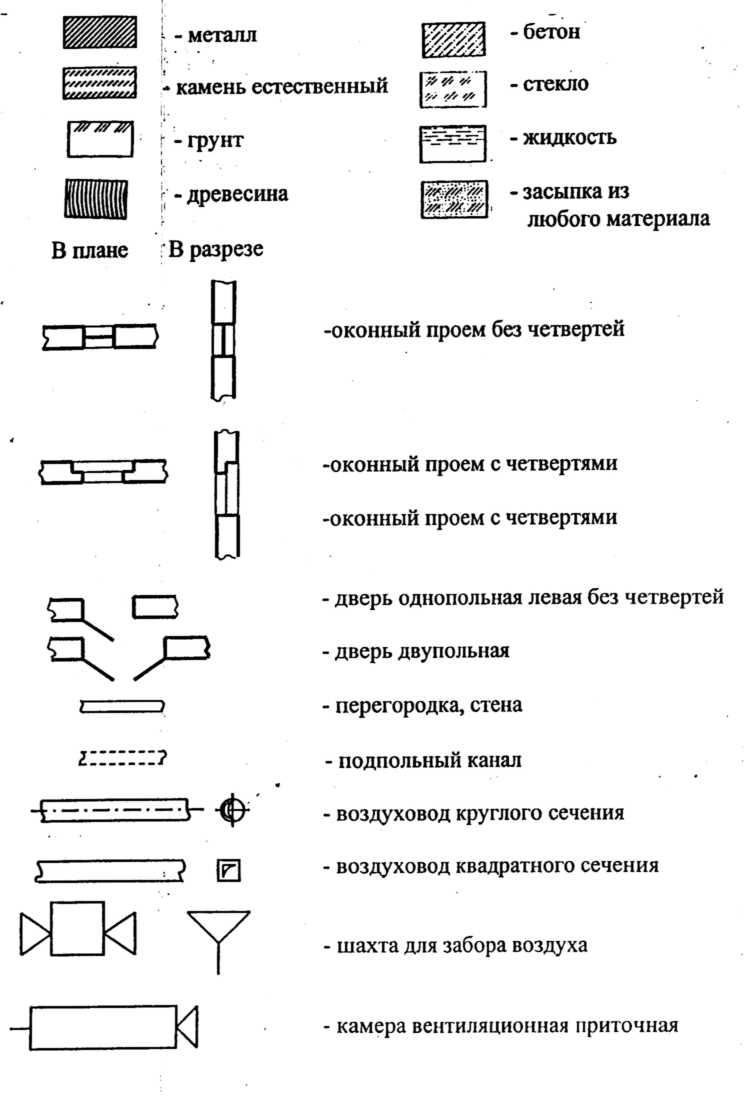

В строительных чертежах широко используют графические и буквенные обозначения, которые облегчают чтение чертежей. Например:
м
еталл бетонк
амень естественный стекло
грунт
жидкость
д
ревесиназасыпка из
любого материала
В плане В разрезе
– оконный проем без четвертей – оконный проем с четвертями
– дверь однопольная левая без четвертей
– дверь двупольная
–
перегородка, стена– подпольный канал
–
воздуховод круглого сечения–
воздуховод квадратного сечения– шахта для забора воздуха
– камера вентиляционная приточная
Штамп чертежа
На каждом чертеже имеется штамп, который размещается в правом нижнем углу:
-
Индекс
п
роекта
Г
од выполнения
работы
Н
омер
р
аботы
Документация проекта
| | | | | | КП.05.024.ГП | |||||
| | | | | | ||||||
| | | | | | ||||||
| |  | | | Генплан молочной ф  ермы на 400 голов привязного содержания | | | | |||
| |  | | | | | |  | | ||
| | | | | УО БГСХА. ЗИФ ___курс____ группа | ||||||
| | | | | |||||||
| | | | | |||||||
-
ФИО
студента
ФИО
руководителя
Наименование листа
Номер листа
(общее кол-во листов)
Индекс проекта: КП – курсовой проект, КР – курсовая работа, ДП –дипломный проект.
Документация проекта: ГП – генплан, ПО – план или разрез помещения, ТБ – таблицы, Д (Д1, Д2, Д3 и т. д.) – другие документы.
1.3. Состав типового проекта
В типовом проекте здания различают следующие три вида документации: рабочие чертежи (1), сметы (2), спецификации на оборудование (3).
1
. Рабочие чертежи.
Они состоят из комплектов чертежей:
– архитектурно-строительные;
– технологические;
– санитарно-технические;
– электротехнические.
Каждый комплект снабжают заглавным листом с перечнем чертежей данной марки, применяемых стандартов и типовых чертежей с системой условных обозначений и сводной спецификацией изделий. К чертежам прилагают пояснительную записку.
Архитектурно - строительные чертежи включают:
– планы, разрезы и фасады здания;
– планы кровли и полов;
– чертежи фундаментов и подземного хозяйства.
Чертежи железобетонных и металлических изделий выделяют в самостоятельные комплекты.
Технологические чертежи представляют собой схемы технологических процессов с указанием используемого технологического оборудования: общекомпоновочные планы и разрезы зданий с расстановкой этого оборудования, транспортные устройства, площадки, технологические трубопроводы и другие коммуникации; установочные чертежи отдельных сложных машин.
Сантехнические чертежи разделяются на два комплекта:
– чертежи по отоплению и вентиляции содержат схематические планы здания с указанием вентиляционных установок и характеристик оборудования; планы и разрезы отдельных вентиляционных установок; схемы трубопроводов отопления, горячего водоснабжения, вентиляционных схем, воздуховодов;
– чертежи по водопроводу и канализации включают схемы водопровода; хозяйственно-фекальной, производственной, ливневой канализации; планы здания с указанием оборудования, сетей водопровода и канализации.
Электротехнические чертежи содержат принципиальные и монтажные схемы электротехнической части, планы здания с указанием силовых сетей, токоприёмников, электросилового оборудования, молниезащиты, сетей электроосвещения.
2. Сметы. Сметы составляют по рабочим чертежам, руководствуясь сметными нормами и расценками. Для определения сметной стоимости здания составляют локальные и объектные сметы на отдельные виды строительных и специальных работ (общестроительные, санитарно-технические, приобретение оборудования, монтаж технологического оборудования).
Объектная смета – это сводка всех затрат, которые необходимы для того, чтобы построить объект и сдать его в эксплуатацию. В ней указывают стоимость строительных и монтажных работ, оборудования, инвентаря, мебели и прочих затрат по объекту.
3. Спецификации на оборудование – это сборник таблиц, содержащих все виды поставляемого оборудования, приборов, средств контроля, автоматизации, связи, кабельных и других изделий. В спецификациях указывают наименование оборудования, его качество, цену, завод-изготовитель.
1.4. Требования к участку для застройки
животноводческого объекта
Участок выбирает комиссия в соответствии с действующим проектом районной планировки, так чтобы был в хозяйственно-экономичес-ком отношении выгоден, т.е. строительство на этом участке по возможности без дополнительных затрат. При выборе участка учитывают природно-климатические условия, обеспеченность водой, электроэнергией, удобные подъездные пути для подвоза кормов, вывоза продукции и отходов животноводства (навоз, жижа, конфискаты и т.д.), размер участка в зависимости от поголовья, специализации и обеспеченности кормами (свои или покупные). На площади прифермерского участка предусматривают место для зеленых и сочных кормов. Размеры участка ориентировочно отводят следующие: для молочных ферм – 100–120 м2 на корову, молочно-мясного направления – 140 м2, откормочных ферм для крупного рогатого скота – 50 м2 на одну голову; для специализированных свиноводческих хозяйств на одну свиноматку – 160 м2, откармливаемую свинью – 5,5–9 м2, для кур-несушек – 0,4–1 м2 в зависимости от размера ферм.
Участок должен быть благополучным в ветеринарно-санитарном отношении, т.е. с ним не должно быть связано в прошлом возникновение вспышек заразных болезней животных. Нельзя строить животноводческие и ветеринарные объекты на месте бывших скотомогильников, кожсырьевых предприятий, кролиководческих, звероводческих и птицеводческих ферм. Для правильной оценки пригодности участка учитывают топографические и геологические условия.
Топографические условия: 1. Поверхностный рельеф местности (равнина, низина, возвышенность, овраг и т.д.); 2. Покров почвы и ее культура (леса, поля, луга, степи, пашня и т.д.); 3. Гидрография (реки, ключи, озера, болота, глубина стояния грунтовых вод); 4. Динамические процессы в почве и их характер (загрязнение радиоактивными веществами, план местности).
Геологические условия: виды и типы почв.
Участок должен быть сухой с воздухо- и водопроницаемой почвой (особенно для звероводческих хозяйств), несколько возвышенным, незатопляемым паводками, ливневыми водами, относительно ровным с уклоном не более 50 на юг в северных или юго-восток в южных районах. Территорию также до других подсобных производственных зданий устанавливают на расстоянии не менее 50 м. Разрезы между отдельными зданиями и сооружениями производственных и ветеринарных объектов должны быть не менее 200 м.
