3.3. Общие принципы устройства полов
Основание пола – слой грунта, воспринимающий все нагрузки, действующие на пол.
При устройстве полов верхний слой грунта на всей плошали основания срезается на глубину 10 см и удаляется. Поверхность планируют, выравнивают и утрамбовывают.
Подстилающий слой, или подготовка, – элемент конструкций пола, воспринимающий нагрузки от покрытия и распределяющий их по основанию. Подготовка может быть глиняная, щебенчатая, песчаная, шлаковая, бетонная, шлакобетонная, известково-щебенчатая.
Прослойка – промежуточный слой, расположенный под покрытием и связывающий покрытие с нижележащим элементом пола.
Покрытие – верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям: ударам, истиранию, увлажнению и др. Материалом для покрытия могут быть кирпич, цемент, дерево, асфальт и др.
Стяжка – слой, образующий жесткую или плотную корку по нежестким или пористым элементам пола.
Гидроизоляция – слой, препятствующий проникновению через пол воды или производственных жидкостей.
Типы полов
По конструктивным решениям и способам изготовления различают полы сплошные, из штучных материалов, решетчатые.
Все полы замаркированы. Имеется 17 типов полов.
К сплошным полам относят грунтовые, бетонные, керамзитобетон-ные, цементно-песчаные и др.
Грунтовые полы бывают земляные и глинобитные. Это простейший тип пола.

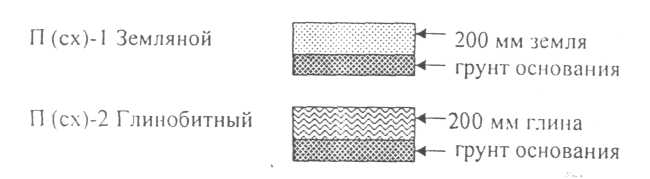

П (сх)-1 Земляной
200 мм земля
грунт основания
П (сх)-2 Глинобитный
200 мм глина
грунт основания
Грунтовые полы устраивают в помещениях для лошадей и овец, а также на выгулах для крупного рогатого скота, овец и птицы.

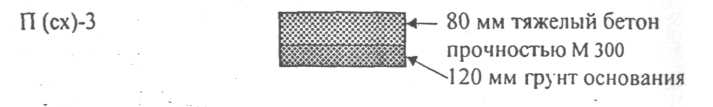

Бетонный пол применяют для животных на подстилке, в проходах, проездах, в местах кормления животных.
П
(сх)-3 80 мм тяжелый бетон
прочностью М 300
120 мм грунт основания
Такой пол водонепроницаем, легко очищается, однако жесткий, холодный и для содержания животных непригоден. Его делают в проходах, проездах.

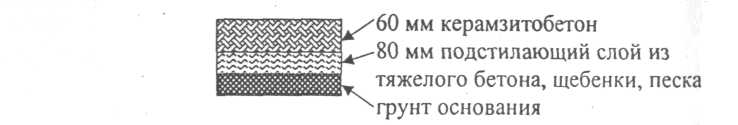

Керамзитобетонный пол применяют для содержания крупного рогатого скота без подстилки, свиней, лошадей. Он теплый.
60 мм керамзитобетон
80 мм подстилающий слой из тяжелого бетона,
щебенки, песка
грунт основания

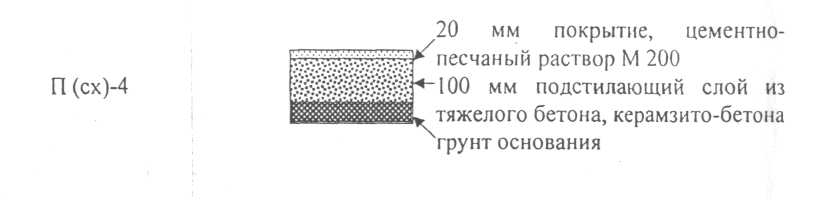

Цементно-песчаный
П (сх)-4 20 мм покрытие, цементно-песчаный раствор М 200
100 мм подстилающий слой из тяжелого
бетона, керамзитобетона
грунт основания

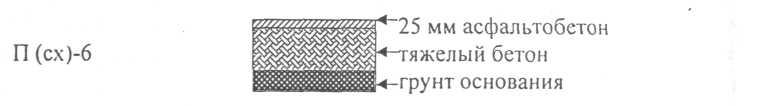

Асфальтобетонный
П
(сх)-6 25 мм асфальтобетон
тяжелый бетон
грунт основания
Полы из штучных материалов:
– дощатые;
– из керамзитобетонных плит;
– из резиновых или резинобитумных плит;
– кирпичные;
– из шлакобетонных плит;
– из керамических плит.

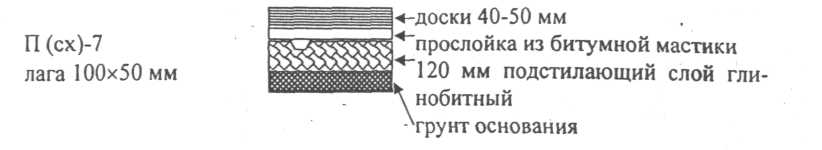

Дощатые полы
П
(сх)-7 лага 100×50 мм доски 40–50 мм
прослойка из битумной мастики
120 мм подстилающий слой
глинобитный
грунт основания
Этот пол теплый, нежесткий, но скользкий и может загнивать.

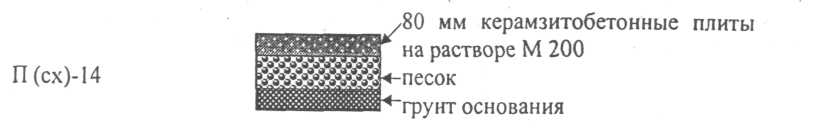

Пол из керамзитобетонных плит
П (сх)-14 80 мм керамзитобетонные плиты
на растворе М 200
песок
грунт основания
Пол теплый и хорош для отдыха животных. Однако из-за швов уступает монолитному по прочности, долговечности и гигиеничности.

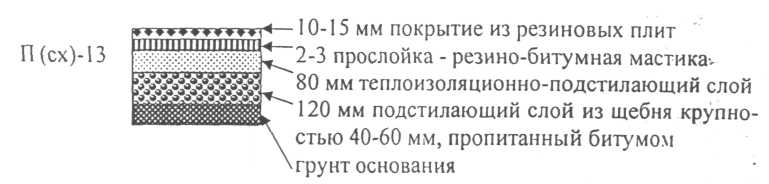

Пол из резиновых плит 12–15 мм или резинобитумных плит 10 мм, маты 1,9×1,2 м или 2×1 м
П (сх)-13 10 – 15 мм покрытие из резиновых плит2–3мм прослойка резинобитумная мастика
80 мм теплоизоляционно-подстилающий слой
120 мм подстилающий слой из щебня крупностью
40 – 60 мм, пропитанный битумом грунт основания
Теплые, нескользкие, нежесткие, легко очищаются, долговечные, но дорогие (дороже деревянных в 2 раза). Такие полы желательно широко применять в стойлах, групповых станках крупного рогатого скота.
Кирпичные полы

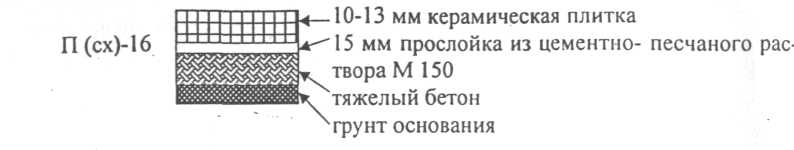

Пол из керамических плит
П (сх)-16 10 – 13 мм керамическая плитка
15 мм прослойка из цементно-песчаного
раствора М 150
тяжелый бетон
грунт основания
Решетчатые (щелевые) полы применяют в сочетании с определенными системами удаления навоза из помещений (рис.13).
Навоз проваливается через щели в подпольные навозохранилища или каналы навозоудаления. Требования к решетчатым полам: конфигурация планок и просветы между ними должны обеспечивать проваливание экскрементов и не вызывать повреждения конечностей животных.
Верхняя (рабочая) поверхность планок должна быть ровной, без скосов и закруглений. Решетки укладывают так, чтобы планки располагались перпендикулярно основному направлению движения животных.
Для исключения травм разница в поверхностях соседних решеток не должна превышать 2–3 мм.
Для изготовления решетчатого пола применяют различные материалы: железобетон, сталь, чугун, дерево.
Железобетонные решетки делают из бетона М 400. Для защиты от разрушения бетона под воздействием агрессивной среды навозных стоков их покрывают эпоксидными или другими противокоррозионными составами.

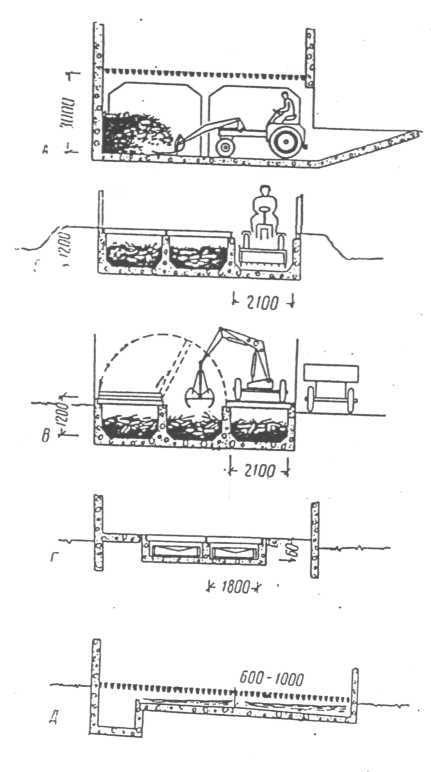

А – уборка навоза из подвального помещения фронтальным погрузчиком.
Б – уборка навоза фронтальным погрузчиком после снятия половых балок.
В – уборка навоза грейфером (глубина ямы 1,5–2,0 м).
Г – уборка навоза канатным скрепером.
Д – уборка навоза при помощи шлюзовой или самотечной системы по каналам
под навозной решеткой.
Рис.13. Удаление навоза из помещений со щелевым полом.
Нельзя не сказать о стоимости полов. Если устройство простого глинобитного пола принять за 1, то: бетонные дороже в 1,6 раза, керамзитобетонные – в 1,5, цементно-песчаные – в 1,4, асфальто-бетонные – в 1,5, дощатые – в 2,6–3,6, керамзитобетонные плиты – в 3,6, из резиновых плит – в 5,3, кирпичные – в 3,8, из керамических плит – в 2,5 раза.
Подстилка. При содержании животных на полах различной конструкции (кроме решетчатых) применяют подстилку. Назначение подстилки – обеспечение сухого, мягкого и теплого ложа для животных. Подстилкой покрывают площадь станков, стойл, денников и полов в помещениях для животных.
Гигиенические требования к подстилочным материалам: должны быть сухими, мягкими, малотеплопроводными, обладать высокой влагоемкостью и гигроскопичностью, способностью поглощать из воздуха вредные газы и губительно действовать на микроорганизмы, не должны приставать к волосяному покрову животных, а также содержать вредных и ядовитых растений и их семян, не поражаться плесневыми грибами, не создавать пыль в помещении.
Подстилочными материалами служат солома, опилки, древесные стружки, листья, лесной мох, торф, осока и др.
По отношению к своей массе они обладают следующей влагоемкостью (%): солома овсяная – 370, солома озимая – 450, опилки березовые – 520, стружки деревянные – 280, сфагновый торф – 1000.
Солому используют в качестве подстилки очень широко в разных зонах. Она обладает малой теплопроводностью и высокой влагоемкостью.
При привязном содержании коров ежедневно вносят солому по 1,5 кг на корову. При боксовом содержании с началом стойлового периода в бокс вносят 5 кг соломы, а затем 1 раз в 10 дней бокс очищают и добавляют свежую солому 0,5 кг в сутки.
В сентябре в здание, где будут содержать скот, завозят солому и устилают пол слоем 20 – 30 см. С начала постановки животных в помещение ежедневно вносят солому из расчета 5 кг на корову, 3 кг – на голову молодняка. Только при таком условии в толще глубокой подстилки начинает происходить биометрический процесс, при котором происходит обеззараживание навоза, выделение значительного количества тепла. Поэтому ложе для отдыха всегда будет теплым, а навоз к весне будет иметь ценность высококачественного органического удобрения.
Опилки в сухом состоянии имеют высокую влагоемкость, обеспечивают мягкое, чистое и теплое ложе. Однако они характеризуются низкими качествами в составе органических удобрений, за зимний период не успевают перепреть и вносятся в почву почти в неизменном виде. Кроме того, они задерживаются в густом волосяном или шерстяном покрове животных. Поэтому они совершенно не пригодны для овец и птицы.
При содержании животных на влажных опилках копыта размягчаются, опилки набиваются в копытные борозда, способствуя гниению стрелки.
Сфагновый торф относится к хорошим подстилочным материалам. Он обладает высокой влагоемкостью, теплоемкостью и газопоглотительной способностью в отношении аммиака и сероводорода, высокой бактерицидностью.
Контрольные вопросы

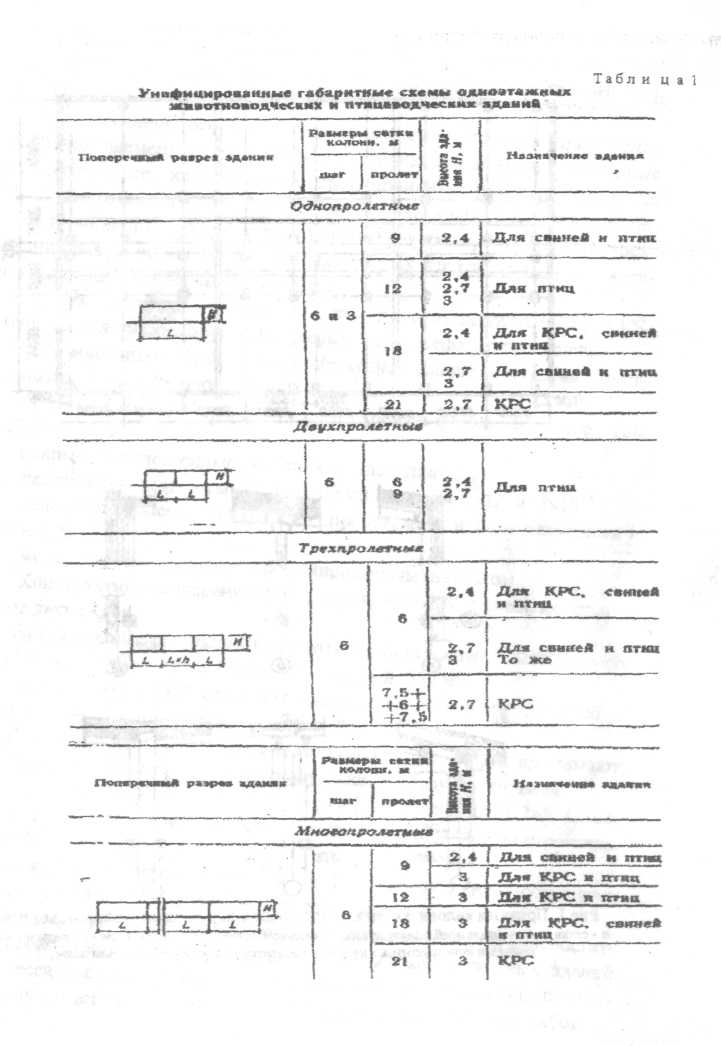

1. Какие объемно-планировочные параметры следует применять, проектируя сельскохозяйственные здания?
2. Из каких элементов состоит здание? Что такое несущие и ограждающие элементы?
3. Как устраиваются двери и ворота в животноводческих помещениях? На основании чего применяются размеры окон?
4. Какие требования предъявляются к полам и их устройству?
5. Гигиенические требования к подстилочным материалам.
ЛИТЕРАТУРА
1. Гигиена сельскохозяйственных животных: в 2 кн. Кн. 1. Общая зоогигиена / под ред. А.Ф. Кузнецова, М.В. Демчука. М.: Агропромиздат, 1991. 339 с.
2. Гигиена животных: учеб. пособие для студ. спец. «Ветеринарная медицина» с.-х. вузов / В.А. Медведский, Г.А. Соколов, А.Ф. Трофимов и др. Минск: Адукацыя і выхаванне, 2003. 608 с.
3. Справочник основных зоогигиенических ветеринарно-санитарных нормативов строительства и эксплуатации животноводческих помещений / под ред. И.Ф. Храбустовского. Киев: Урожай, 1994. 225 с.
4. Соловьев Ф.А. Строительная гигиена / Ф.А. Соловьев. Елгава, 1981.
5. Топчий Д.Н. Сельскохозяйственные здания и сооружения / Д.Н. Топчий. М.: Стройиздат, 1973.
6. Ходанович Б.В. Строительное дело / Б.В. Ходанович. М.: Агропроиздат, 1985.
7. Ходанович Б.В. Проектирование и строительство животноводческих объектов / Б.В. Ходанович. М.: Агропромиздат, 1990. 225 с.
