Настройки TCP/IP на машине с WinGate
(Инструкции для Windows 95 и Windows NT4)
Для работы с WinGate, Вам необходимо присвоить специальные IP адреса каждой машине в вашей сети, включая Gateway машину (машину с WinGate).
Start (Пуск)--> Settings... (Настройка...)-->Control Panel (Панель управления).
Двойной клик на Network (Сеть). Выбрать свойства TCP/IP для сетевой адаптера, НЕ для контроллера удаленного доступа.
IP Address
Specify an IP address (Указать IP адрес явным образом). Напечатать 192.168.0.1 в поле IP address. Это адрес, не использующийся в сети Internet, поэтому Gateway машина используется только для локальной сети. Далее, в поле Subnet Mask (Маска подсети) напечатать 255.255.255.0.
WINS Configuration (Конфигурация WINS)
Выбрать Disable WINS Resolution (запретить).
Gateway (Шлюз)
Оставьте это поле пустым.
Bindings
По умолчанию, стоит флажок Client for Microsoft Networks (Клиент для сетей Microsoft). Оставьте как есть.
Advanced (Дополнительно)
Ничего не меняйте.
DNS Configuration (Конфигурация DNS)
Выберите Enable DNS option (разрешить). Введите свое имя в поле Host. В поле Domain введите имя домена Вашего провайдера, например isp.com или mega.ru.
В поле DNS Server Search Order, вставьте IP адрес DNS-сервера Вашего провайдера и нажмите Add. Чтобы узнать этот адрес, обратитесь в службу технической поддержки провайдера или наберите nslookup в терминальном окне. Сервер провайдера вернет адрес DNS- сервера. Если это не сработает, попробуйте 131.107.1.7 и/или 204.95.111.254 (Microsoft).
В поле Domain Suffix Search Order, обычно вводится то же самое.
После того, как Вы настроили все эти опции, нажмите OK. Затем нажмите OK в окне Network ( Сетевое окружение).
Windows 95 захочет перезагрузится.
Теперь Вы можете настроить рабочие станции.
Настройка рабочих станций
Настройка рабочих станций весьма проста.
- Сначала нужно установить TCP/IP.
- Затем нужно настроить TCP/IP.
- И создать hosts файл.
Установка TCP/IP на рабочих станциях
На каждой из машин должен быть установлен стек протоколов TCP/IP.
Start (Пуск)--> Settings... (Настройка...)-->Control Panel (Панель управления). Двойной клик на Network (Сеть).
Если TCP/IP не установлен, нажмите Add... , затем Protocol, затем выберите Microsoft, затем TCP/IP.
Настройка TCP/IP на рабочих станциях
Вам необходимо назначить некие IP адреса каждой машине в Вашей локальной сети. Проще всего назначить адреса начиная с 192.168.0.2, потом 192.168.0.3 и так далее. Убедитесь, что Вы назначите разные адреса всем компьютерам в локальной сети.
На каждой из клиентских машин откройте свойства TCP/IP, так же как на машине с WinGate. Установите параметры, как указано ниже.
IP Address
Выберите Select the Specify an IP address (Указать явным образом). Затем введите уникальный адрес, который Вы выбрали для этой машины. АДРЕС НЕ ДОЛЖЕН СОВПАДАТЬ НИ С ОДНИМ ИЗ АДРЕСОВ МАШИН В СЕТИ, ВКЛЮЧАЯ GATEWAY (машину с WinGate).
Затем, в поле Subnet Mask (маска подсети) установите 255.255.255.0.
WINS Configuration
Выберите Disable WINS Resolution option (Отключить).
Gateway
Оставьте это поле пустым.
Bindings
По умолчанию, флажок Client for Microsoft Networks установлен. Оставьте как есть.
Advanced
Не требуются изменения.
DNS Configuration
Выберите Enable DNS option. Вам также необходимо будет создать HOSTS файл, как описано ниже. Введите любое имя компьютера (имя внутренне - в Internet эти машины не видны) в поле Host, а поле Domain оставьте пустым.
В поле DNS Server Search Order пропишите IP адрес Вашей WinGate машины (например 192.168.0.1).
Создание Hosts файла
HOSTS файл - это локальная база данных по именам и адресам компьютеров в сети. Используя NOTEPAD или другой текстовый редактор, создайте новый файл. Единственная строка файла должна выглядеть вот так:
192.168.0.1 wingate
Не забудьте нажать ENTER в конце строки, иначе Windows может не понять строку. Сохраните файл в \WINDOWS директории Windows 95 или в \winnt\system32\drivers\etc директории в NT с именем HOSTS и БЕЗ расширения. Файл HOSTS должен быть на каждой клиентской машине.
Тестирование TCP/IP
Включите все машины (включая Gateway).
В командной строке Windows наберите "ping wingate" с каждой из клиентских машин. Если Вы получаете ответ, значит TCP/IP соединение работает. Если Вы получаете сообщения типа Request timed out , или Bad IP Address, то придется перепроверить предыдущие шаги по настройке или состояние сетевых адаптеров и кабелей.
Теперь проверим DNS.
Позвоните своему провайдеру. Убедитесь, что DNS сервер разрешен в WinGate. Затем с клиентской машины запустите "ping ftp.microsoft.com"
Вы должны получить следующий ответ:
Pinging [aaa.bbb.ccc.ddd] with 32 bytes of data
Destination host unreachable
Destination host unreachable
Destination host unreachable
Destination host unreachable
Это значит, что клиентская машина может искать имя, но host недоступен (что правильно). Если вы не видите первой строчки, то что-то не так с Вашими установками DNS и Вам придется вернуться к предыдущим
4.2 Характеристика индивидуального ПО
Весь сайт состоит из пяти страничек. В котором одна главная, а все остальные являются ее категориями. Через эти категории можно легко выбрать ту страничку, которую вы хотите просмотреть.
На главной странице отображаются новые рисунки и лучшие рисунки пользователей сети. В том числе она предоставляет информацию о новостях.
Все остальные страницы содержат:
Голосование – на этой странице пользователи могут голосовать по определенным вопросам, сформулированным администрацией сети. После того как пользователь выберет один из приведенных ответов, он должен нажать на кнопку <<Проголосовать>>. В этот момент открывается следующая страница – итоги голосования, на которой написано “ваш голос принят” и есть ссылка <<Назад>>, которая переходит обратно на страницу голосование.
Четвертая страница называется Правила пользования ресурсом. На неё мы попадаем нажав на ссылку Регистрация. На ней подробно расписаны все правила для пользователей, а в конце находится кнопка перехода <<Согласен>>,на нее пользователи нажимают при условии принятия всех условий. Нажав на нее пользователь переходит на следующую страницу – Регистрация нового пользователя. На ней приведен перечень вопросов на которые нужно ответить и в дальнейшем отправить анкету нажав на кнопку <<Отправить>>. Это действие приведет к открытию главной страницы.
Вся программа этого сайта была написана в блокноте.
Каждая страничка имеет определенное количество строк:
- главная страница- 98 строк;
- страница голосования - 68 строк;
- итоги голосования - 6 строк;
- правила пользования ресурсом - 72 строки;
- регистрация нового пользователя - 186 строк.
Каждая страничка имеет свой размер:
- главная страница - 4,04 КБ (4 146 байт);
- страница голосования - 2,73 КБ (2 796 байт);
- итоги голосования - 155 байт (155 байт);
- правила пользования ресурсом - 3,44 КБ (3 524 байт);
5. регистрация нового пользователя - 9,33 КБ (9 559 байт).
- Специфика оборудования и программного обеспечения.
| Артикул | Наименование товара | Ед. изм | Кол- во | Цена, USD | Сумма, USD |
| Источник бесперебойного питания | 240 | ||||
| BK650EI | Back-UPS 650VA 230V | шт | 2 | 120 | 240 |
| Процессор | 36800 | ||||
| ET54288 | Intel Pentium4(R) 2.4 GHz Socket478 (1024kb, 533MHz) BOX | шт | 2 | 900 | 1800 |
| ER47995 | Intel Pentium3(256kb) | шт | 70 | 500 | 35000 |
| Сетевой адаптер | 1440 | ||||
| 221780000 | 3COM EtherLink XL 10/100 PCI NIC (3C905-TX) | шт | 72 | 20 | 1440 |
| Модем | 40 | ||||
| B676489 | US Robotics Courier 56К. | шт | 1 | 40 | 40 |
| Монитор | 1800 | ||||
| XCV712 | Samsung 17" 783DF | шт | 72 | 250 | 1800 |
| Сканер | 300 | ||||
| 35777700 | Genius Vivid 1200XE (USB) | шт | 2 | 150 | 300 |
| Принтер | 1200 | ||||
| XS18530 | Принтер HP LaserJet 1010 Rus (Q2460A) | шт | 6 | 200 | 1200 |
| Клавиатура, мышь | | 1310.4 | |||
| B679332 | Клавиатура Genius KB10 USB | шт | 72 | 10,2 | 734.4 |
| 73867089 | Манипулятор Mouse Microsoft optical Basic USB OEM | шт | 72 | 8 | 576 |
| Колонки | 100 | ||||
| HJ45677 | Speakers Genius SP-K16 | шт | 4 | 25 | 100 |
| Программное обеспечение | 470 | ||||
| FJ460576 | Антивирус Касперского Personal Pro | шт | 1 | 70 | 70 |
| PL45746 | Windows NT | шт | 1 | 34 | 34 |
| XX25846 | SQL Svr | шт | 1 | 20 | 20 |
| OK43756 | Межсетевой экран Lan2net Firewall (без огроничения числа пользователей) | | 1 | 300 | 300 |
| BD303278 | 1С: Предприятие 8.0 | шт | 1 | 16 | 16 |
| K455686 | Office NT | шт | 1 | 30 | 30 |
| Концентратор | 425 | ||||
| HM46784 | Compex TP1024 | шт | 5 | 85 | 425 |
| Сетевое оборудование | 2119,5 | ||||
| AX25237 | “витая пара” 10 Base-T Level 5 | м | 270 | 1,5 | 405 |
| VF454755 | Коаксиальный кабель Tasker C301 | м | 135 | 3,5 | 472,5 |
| JHH4356 | Короб 100x50 | м | 100 | 8,1 | 810 |
| 7876476 | розетки RJ-45 | шт | 120 | 2,1 | 252 |
| S243363 | патч-корды с разъемами RJ-45/5L | шт | 72 | 2,5 | 180 |
| Работы по монтажу | 1602,5 | ||||
| UJ764845 | Прокладка кабеля | м | 405 | 0,5 | 202,5 |
| L875336 | Монтаж короба | м | 100 | 2 | 200 |
| OP86580 | Установка розетки | шт | 120 | 10 | 1200 |
| Итого | 47547,4 | ||||

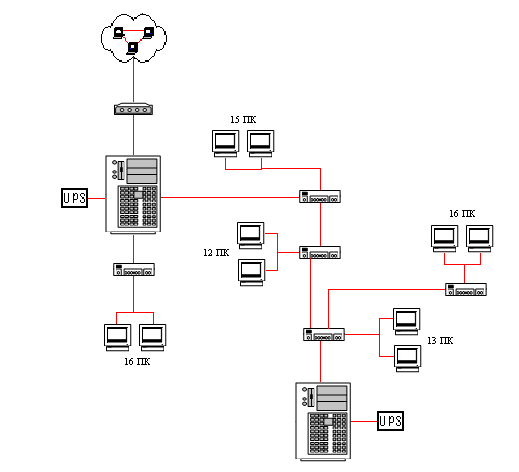

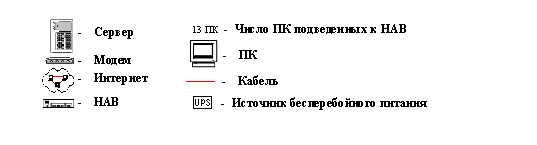

4.4 Схема ЛВС
- Протоколы передачи данных и метод доступа в ЛВС
Взаимодействие компьютеров в сетях происходит в соответствии с определенными правилами обмена сообщениями и их форматами, то есть в соответствии с определенными протоколами. Иерархически организованная совокупность протоколов, решающих задачу взаимодействия узлов сети, называется стеком коммуникационных протоколов.
Существует достаточно много стеков протоколов, широко применяемых в сетях. Это и стеки, являющиеся международными и национальными стандартами, и фирменные стеки, получившие распространение благодаря распространенности оборудования той или иной фирмы.
Использование в сети того или иного стека коммуникационных протоколов во многом определяет лицо сети и ее характеристики.
В небольших сетях может использоваться исключительно один стек, В крупных корпоративных сетях, объединяющих различные сети, параллельно используются, как правило, несколько стеков.
Стек ТСР/IР
Стек ТСР/IР, называемый также стеком DoD и стеком Internet, является одним из наиболее популярных и перспективных стеков коммуникационных протоколов.
Стек был разработан по инициативе Министерства обороны США (Department of Defence, DoD) более 20 лет назад.
Большой вклад в развитие стека ТСР/IP внес университет Беркли, реализовав протоколы стека в своей версии ОС UNIX. Широкое распространение ОС UNIX привело и к широкому распространению протокола IР и других протоколов стека. На этом же стеке работает всемирная информационная сеть Internet, чье подразделение Internet Engineering Task Force (IETF) вносит основной вклад в совершенствование стандартов стека, публикуемых в форме спецификаций RFC.
Так как стек ТСР/IР был разработан до появления модели взаимодействия открытых систем ISO/OSI, то, хотя он также имеет многоуровневую структуру, соответствие уровней стека ТСР/IР уровням модели OSI достаточно условно.
Структура протоколов ТСР/IР
| 7 | WWW Gopher WAIS | SNMP | FTP | Telnet | SMTP | TFTP | I |
| 6 |
