План
1. Понятие компьютерной сети, функции, классификация.
2. Топология локальной вычислительной сети.
3. Аппаратные компоненты компьютерных сетей, доступ к информационным ресурсам.
Компьютерная сеть – это совокупность компьютеров, соединённых линиями связи и оснащённых коммуникационным оборудованием и программным обеспечением.
Назначение всех компьютерных сетей можно выразить двумя словами: совместный доступ. Компьютерные сети позволяют обеспечить:
- коллективную обработку данных и обмен данными между пользователями сети;
- совместное использование программ;
- совместное использование оборудования.
Сети часто разделяют на три типа в зависимости от размера географической области, которую они охватывают (Приложение № 2):
- локальная компьютерная сеть (ЛКС), если сеть привязана к одному месту (обычно к одному, или нескольким зданиям) (рис3);
- региональная компьютерная сеть (РКС), если сеть охватывает целый город (рис1);
- глобальная компьютерная сеть (ГКС), если сеть распространяется на широкие области, такие как страны (рис.2).
Если к ЛВС подключено более 10 компьютеров, то выделяется специальный управляющий компьютер для хранения файлов и программ – сервер. Все «обычные» компьютеры в такой сети называют рабочими станциями. Если специального сервера нет, то все рабочие станции имеют как бы равные возможности, и такую сеть называют одноранговой. В системах WINDOWS есть всё необходимое для управления одноранговой локальной сетью.
На Рабочем столе имеется значок Сетевое окружение, открывающий окно, с помощью которого каждый пользователь данной сети может войти на другой компьютер и воспользоваться данными своих коллег.
Топология ЛВС – способ объединения компьютеров в сеть между собой .
Приложение №3
- Наиболее простой вид топологии – шина. В такой сети все компьютеры подключены к одному кабелю.
- Кольцо – данные распространяются только в одном направлении, передаваясь от компьютера к компьютеру. При отказе канала между двумя компьютерами происходит отказ всей сети
- Схема соединения звезда включает центральный узел, отвечающий за маршрутизацию данных через себя и локализацию неисправностей.
- Схема соединения снежинка применяется, если предприятие занимает многоэтажное здание. Такая сеть насчитывает несколько серверов для разных рабочих групп и один центральный сервер для всего предприятия.
ЛВС используют общий комплект сетевого оборудования и управляются одним пакетом ПО. Каждый компьютер, подключенный к ЛВС, должен иметь специальную плату (сетевой адаптер). Основной функцией сетевого адаптера является передача и приём информации из сети. В настоящее время наиболее часто используются сетевые адаптеры типа EtherNet, которые могут объединять в сеть компьютеры различных аппаратных и программных платформ (IBM, Macintosh, Unix). Соединение компьютеров (сетевых адаптеров) между собой производится с помощью кабелей различных типов.
Важнейшей характеристикой локальных сетей, которая определяется типом используемых сетевых адаптеров и кабелей, является скорость передачи информации по сети. Скорость передачи информации по ЛВС высока и обычно находится в диапазоне от 10 до 100 Мбит/c.
Управление доступом к ресурсам ЛВС на основе серверов осуществляется специально выделенным лицом - системным администратором, ответственным за работу локальной сети и настройку системной политики (управление режимом доступа к совместным данным).
Работой компьютеров в локальной сети управляют программы. Для того чтобы все компьютеры могли понимать друг друга они должны общаться на одном языке. Такой язык общения компьютеров называется сетевым протоколом.
В тех же случаях, когда две или несколько сетей, работающих по разным протоколам, пересекаются, возникает необходимость в специальном компьютере (или программе) для перевода данных из формата, принятого в одной сети, в формат другой сети. Компьютеры или программы, выполняющие эту функцию, называют шлюзами. Если объединяют две сети, использующие одинаковые протоколы, то оборудование, стоящее между ними, называют мостами.
Нередко владельцы сетей (например, банковских) подключаются к глобальным сетям, чтобы иметь широкие возможности связи, но не могут допустить подключения внешних пользователей к своей сети. В этом случае шлюзовый компьютер выполняет защитную роль и называется брандмауэром. Через него может проходить только та информация, которая разрешена администрацией.
Локальные сети могут объединяться в глобальные. Из-за больших расстояний между компьютерами использование простых линий связи в глобальных сетях невозможно. Для компьютерной коммуникации используют выделенные телефонные линии, спутниковую связь. Всё это - примеры современных средств телекоммуникации.
Телекоммуникация – это обмен информацией на расстоянии.
Абоненту телекоммуникационной сети нужен компьютер с соответствующей программой (терминал), модем и линия связи, позволяющая компьютеру соединяться с другой компьютерной сетью.
Модем (“модулятор/демодулятор”) соединяет компьютер с телефонной сетью. Он переводит (модулирует) двоичные сигналы, используемые ЭВМ, в аналоговые сигналы телефонных линий и наоборот (демодулирует). Для соединения модема с компьютером используется стандартный последовательный порт связи, который имеется у каждого компьютера.
Важнейшей характеристикой модема является скорость передачи данных.
Сегодня применяются модемы, передающие по телефонной сети данные со скоростью 1200-5200 бод (бод=бит/c).
Вывод. С началом массового использования компьютеров резко повысилась эффективность работы во всех сферах человеческой деятельности. Однако еще более возросла продуктивность работы с объединением компьютеров в компьютерные сети. Объединение компьютеров в компьютерные сети стало не только толчком к развитию научно-технического прогресса, но и послужило объединению всего человечества в сообщество без границ.
● Термины: компьютерная сеть, сервер, локальная компьютерная сеть, региональная КС, глобальная КС, топология ЛКС, шлюз, брандмауэр, модем, бод.
♦Закрепление и систематизация понятий. Выполнение практической работы на компьютере по работе в сети. Приложение № 4.
♦ Подведение итогов пройденного занятия. Домашнее задание –
рефераты по истории ВТ.
Приложение 1
1. Заполните ячейки таблицы правильными номерами ответов, в соответствии с техническими характеристиками каждого устройства.(5 балов)
| винчестер | процессор | RAM | монитор |
| стример | дискета | принтер | КЭШ |
- 2,26 ГГц
- 300 dpi
- 40 Гбайт
- 1024x768 dpi
- 510 Мбайт
- 512 Кбайт
- 21 ′′
- 2,88 Мбайт
- 256 Мбайт
2. Заполните ячейки таблицы правильными номерами ответов, в соответствии с техническими характеристиками каждого устройства.(3 бала)
| память | процессор | монитор | дисковод |
- Тактовая частота в Гц.
- Емкость в байтах.
- Разрешающая способность в dpi.
- Разрядность.
- Скорость работы (время доступа, скорость чтения-записи).
- Размер по диагонали.
Приложение № 2
Рис 2. Региональная компьютерная сеть
Рис. 3. Глобальная компьютерная сеть
Приложение 3

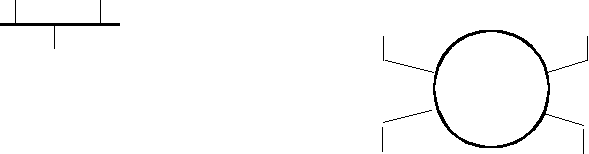

1.Схема соединения «шина».
2. Схема соединения «кольцо»

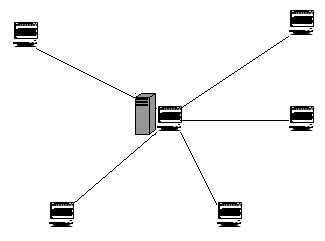

3. Схема соединения «звезда»

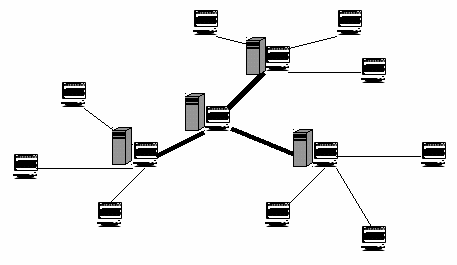

4.Схема соединения «снежинка»
