Как сэкономить на межгороде: тестируем адаптер IP-телефонии Zyxel P-2301RL





Адаптер для IP-телефонии стандарта SIP с подключением к городской линии изменит ваше представление об этом способе связи. Длинные номера при звонках по карточкам или наушники и микрофон — в прошлом! С Zyxel P-2301RL EE вы сможете звонить дешевле с домашних телефонов прежним образом, а также получите конференц-связь, удержание звонков, переадресацию и прочие продвинутые функции.





Устройства, позволяющие сделать использование IP-телефонии более удобным и привычным, чем разговор через микрофон и наушники при помощи специальной программы, появились довольно давно. Эти решения можно разделить на два типа. Первый — трубки, подключающейся к компьютеру с установленной VoIP-программой через порт USB или беспроводный Bluetooth. Варианты с Wi-Fi более редки и достаточно дороги, зато не привязаны к компьютеру и способны работать в большой сети, автоматически переключаясь между точками доступа. Контакты абонентов IP-телефонии, представляющие не телефонные номера, а имена пользователей (в Skype) набираются не с клавиатуры, а выбираются из списка контактов с помощью кнопок-курсоров. В SIP-телефонии, где цифровые идентификаторы пользователей связаны с именами в записной книжке, можно, как правило, звонить обеими способами.

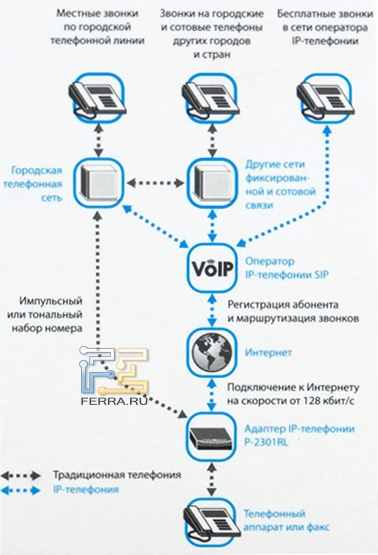

Принцип использования шлюза для обычного телефона и IP-телефонии схематично представлен на коробке

Второй способ, более продвинутый, но и более дорогой — организовать шлюз дома или на работе, подключив к входящей телефонной линии адаптер IP-телефонии, который будет пропускать одни звонки в общую телефонную сеть, а для других использовать глобальную сеть. К этому классу устройств и относится P-2301RL EE от компании Zyxel, поддерживающий работу практически с любыми операторами, использующими открытый протокол SIP (Session Inintiation Protocol).

Основные характеристики Zyxel P-2301RL EE
  • — 2 телефонных порта, 1 локальный Ethernet-порт на 10/100 Мбит/с, 1 Ethernet-порт WAN на 10/100 Мбит/с
  • — Протоколы IP-телефонии: SIPv2, поддержка SIP Proxy, Outbound Proxy, STUN-серверов
  • — Сжатие звука G.711 A/µ-Law, G.729, компенсация эха G.168, передача факсов G.711 Fax Passthrough, T.38 Fax Relay
  • — Технология ZyXEL Link Duo (PPTP) — одновременный доступ в Интернет и к локальным ресурсам домовой сети
  • — Таблица статических маршрутов: 25 записей
  • — Транслятор IP-адресов: Cone NAT
  • — Регистрация доменного имени: Dynamic DNS
  • — Размеры: 105 x 108 x 35 мм
  • — Масса: 170 г

Комплект поставки

Zyxel P-2301RL снабжен довольно мощным адаптером питания на 12В/1,3А, зеленым полутораметровым телефонным шнуром и желтым 1,8-метровым Ethernet-кабелем. Интересно отметить, что этот патчкорд не 8, а 4-жильный, то есть содержит минимум проводов, необходимых для соединения Ethernet.

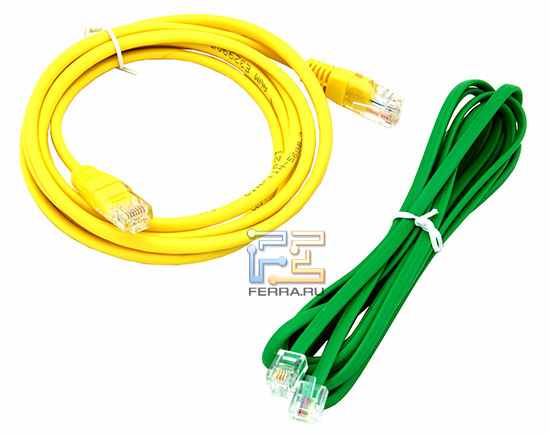

Качество проводов от цвета не зависит, но разноцветные кабели смотрятся приятнее обычных серых патч-кордов

В коробку вложена карточка IP-телефонии оператора Telphin на 5 долларов и 1-долларовый купон для оператора SIPNET. Однако, зарегистрировавшись в SIPNET и предоставив номер своего сотового, и так можно получить на счет 1 доллар.

Внутреннее устройство

Zyxel P-2301RL построен на базе мультисервисного процессора MSP-4120 от компании PMC Sierra, специализирующейся на чипах для высокоскоростной передачи данных. Его центральной частью является экономичный (около 20 мВт) DSP-процессор VeriSilicon ZSP400, работающий на частоте 170 МГц.

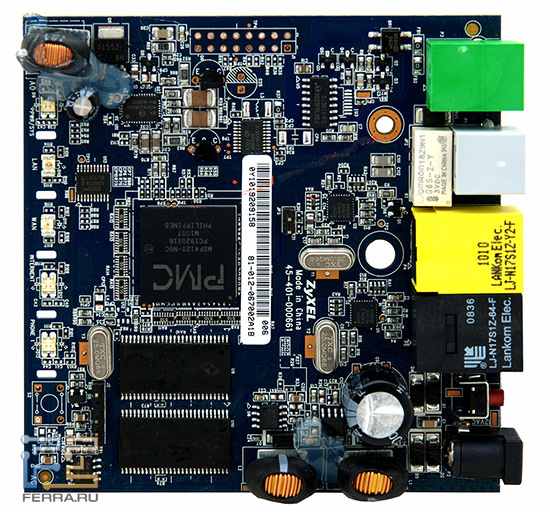

Плата Zyxel P-2301RL EE

Оперативная память устройства набрана двумя 32-МБ модулями Fossion A2V56S40CTP, а для хранения прошивки используется чип флеш-памяти Macronix MX 29LV160DBTI на 2 МБ.

Интерфейс

Пользователям, работавшим с современными домашними сетевыми устройствами Zyxel, веб-панель покажется знакомой. Поскольку P-2301RL EE является также и маршрутизатором, разделы настройки интернет-подключения через WAN, настройки локальных портов (точнее, одного единственного порта), сервера DHCP, привязки к сервису динамических DNS, маршрутов и т.д. схожи с соответствующими настройками домашних роутеров. Да, у этого шлюза всего один локальный порт, но к нему можно подключить любой свитч и увеличить число портов до нужного.

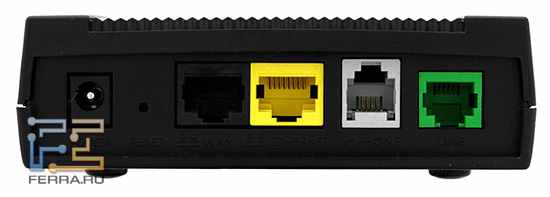

Для наглядности разные порты имеют разные цвета: желтый для локальной сети, черный для подключения к интернет-шлюзу (ADSL-модему или домовой сети), белый для телефона, зеленый для телефонной линии

У Zyxel P-2301RL EE также имеется фильтр URL-адресов, запрет на запуск апплетов Java, ActiveX, блокировка по расписанию, управление пропускной способностью и приоритетом IP-телефонии.

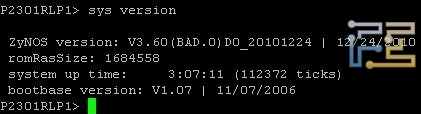

Командная строка фирменной операционной системы Zynos

Устройство поддерживает доступ через Telnet (логин и пароль администратора веб-панели) и управление через SNMP, при этом единовременно возможен доступ через что-то одно.

Работа

Одна из основных частей настройки P-2301RL EE — выбор правил набора, которые описывают, каким образом соединение будет устанавливаться через телефонную сеть или через SIP. Это необходимо для удешевления междугородных и международных звонков. Общий принцип: при работающей телефонной сети нужно использовать её только для местных и специальных (служба точного времени, экстренные службы) вызовов, а SIP — для дальних звонков по межгороду и заграницу.

Правила набора с подробными описаниями есть в «Руководстве пользователя». Вкратце, правило меняет или не меняет набранный номер в зависимости от маршрута, через телефонную сеть или через SIP. Например,

<>[1-79]xxxxxx Primary Route PSTN, Primary Substitution — нет, Secondary Route SIP, Secondary Substitution 8495

означает, что по умолчанию звонки на прямые московские номера (7 цифр, первая цифра не может быть "8") идут через телефон, а если он не доступен, то через SIP, где содержимое скобок <> (в данном случае они пустые) заменяется на 8495.


В терминах IP-телефонии, FXS (Foreign Exchange Station) — разъем для домашнего телефона или телефонного разветвителя, а FSO (Foreign Exchange Office) — для телефонной сети

Важно отметить, что без правил обработки звонки с подключенного к P-2301RL телефона невозможны — в трубке будет всё время «занято». На некоторых телефонах при звонке на SIP нужно сначала ввести номер в соответствии с правилами набора (по умолчанию #0012345678) и лишь затем нажать на «трубку», а при использовании тоновых команд, к примеру, в интерактивном меню справочной, первое нажатие * просто активирует тональный набор в устройстве, а не посылает * в линию. Во время конференц-связи между телефонными и VoIP-абонентами весь сеанс завершится при «отбое» на телефоне, подключенном через P-2301RL EE.

Функция Speed Dial реализует ускоренный набор SIP-номеров (до 10 записей) при нахождении вызываемого SIP-пользователя в локальной сети, не задействуя сам SIPNET. Звонки абонентам SIPNET и так бесплатны (как и в Skype), это может быть полезным при отсутствии доступа в интернет.


Полезно, что среди бумажек в коробке есть памятка по управлению конференц-связью

P-2301RL EE также имеет функции удержание вызова, ожидание вызова, второго вызова в параллельном режиме и «теплого» звонка, при котором шлюз набирает заданный номер, если в течение нескольких секунд после поднятия трубки пользователь не ввел ни одной цифры. Как правило, на телефоне доступ к функциям работы с разными вызовами осуществляется кнопкой "R" или «Сброс», после которой нужно набрать соответствующую цифру подкоманды.

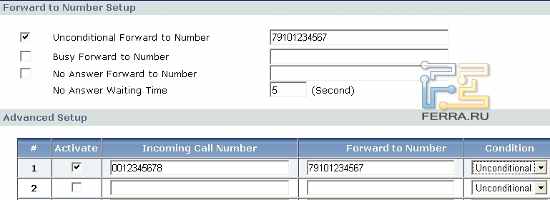

Раздел входящих звонков можно использовать для переадресации по различным условиям или для блокировки звонков с нежелательных номеров

В любом случае, P-2301RL EE останется «прозрачным» для домашнего телефона. Это легко проверить — даже если питание отключено, в трубке слышен гудок.

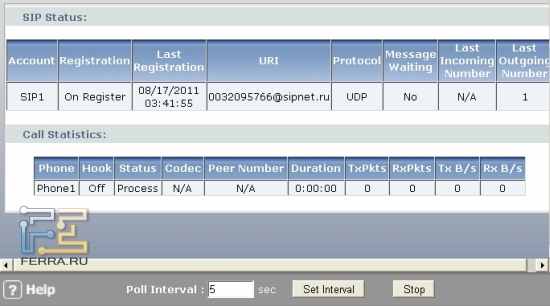

Статистика телефонной связи

Производитель выдвигает следующие требования к скорости — не менее 128 Кбит/с для максимального качества с кодеком G.711 и не менее 64 для стандартного качества с кодеком G.729.

Выводы

Владелец Zyxel P-2301RL EE, который не только настроил шлюз путем копирования правил набора из инструкции, а смог одолеть полное 10-мегабайтное и 300-страничное (к счастью — на русском) руководство пользователя, может смело идти работать в ИТ. Ведь в книжке есть не только описание протокола IP-телефонии, но и основы сетей, включая маски, деление на подсети, трансляцию адресов и планирование структуры, что составляет значительную часть экзамена Microsoft Certified Engineer. Примечательно также, что в книжке описан процесс настройки сети в Mac OS и в одной из популярных графических сред Linux — в KDE.

Впрочем, штудировать руководство пользователя «от корки до корки» необязательно. В случае затруднения можно просто поискать в PDF-файле упоминание того или иного параметра или термина.

Техническая поддержка у Zyxel также на хорошем уровне, хотя открытого форума, где бы специалисты отвечали на вопросы, как такового нет. На сайте Zyxel есть лишь база знаний с поиском, а сам форум скрыт внутри интерактивного портала Zyxel, требующего регистрации. Зато пользователь получает не только форум, но и доступ к техподдержке, работающей по системе тикетов. Специалисты отвечают на вопросы в течение 1—2 рабочих дней и не оставят без внимания проблему, пока запрос пользователя не будет закрыт.

На сайте также можно найти особенности настройки P-2301RL EE для некоторых российских операторов IP-телефонии, когда может потребоваться не только указание учетной записи, сервера и портов, но и изменение параметров соединения.

В целом, при использовании Zyxel P-2301RL EE для обычных голосовых звонков особых проблем не возникнет, и базовая настройка правил набора не будет сложной. А вот для взаимодействия устройства с офисными АТС и их внутренними номерами и перебросом звонков, отправкой и приемкой факсов может потребоваться весьма глубокое изучение инструкции.
