1. Картография как наука.


Картография – это наука географическая, но карты и картографические методы исследований необходимы множеству других наук, где требуется увидеть, как размещены объекты, уловить взаимосвязи их. История и астрономия, политика и экономика, экология и геология – этот перечень можно продолжать и продолжать.

Картография многогранна, как многогранны и функции карты, поэтому картографию рассматривают с разных позиций:

- наука об отображении и познании явлений природы и общества посредством карт;

- область производства, выпускающего картографическую продукцию;

- вид изобразительного искусства;

- раздел лингвистики и семиотики (науке о языках), где карта выступает как особый текст, написанный с помощью «языка карты».

Все это правильно и все же картография – это раздел географии, как науки, где предметом исследований является размещение тел, явлений и процессов природы и общественной жизни. Как выразился крупнейший русский и советский экономико-географ Баранский, «не все то, что отображено на карте есть география, но если это география, то обязательно может быть отображено на карте».

Трудно представить себе более информативную модель, чем карта. Классик отечественной картографии К.А. Селищев выразился так: «…даже космонавту необходимо около полутора часов для облета Земли. Между тем, человек давно владеет замечательным средством, открывающим взору всю нашу планету или дающим детальную картину отдельных ее частей, их природы населения, хозяйства и культуры. Это средство – географические карты».

Еще на заре рождения человеческого общества люди пытались на камне, бересте, глиняных пластинах и других примитивных средствах передать изображение местности. На словах всего не скажешь и не запомнишь, а вот картинка местности…

В «Толковом словаре» В.Даля карта – это «чертеж какой-либо части земли, моря, тверди небесной. Карта географическая, топографическая (частная и подробная), морская напр. Плоская морская карта, которая начерчена, принимая поверхность земного шара за плоскость; меркаторская, на которой градусы широты и долготы увеличивают к полюсу, для взаимной соразмерности на плоской бумаге».

Почти все ключевые слова определения В.Даля или их интерпретацию можно найти в наиболее в наиболее современном определении термина «карта» - это математические определенное, уменьшенное, генерализованное изображение Земли, другого небесного тела или космического пространства, показывающие расположенные или спроецированные на них объекты в принятой системе условных знаков.

Для создания современных карт используется множество методов:

- астрономо-геодезические данные;

-данные дистанционного зондирования;

- данные непосредственных натурных наблюдений и измерений;

- данные гидрометеорологических наблюдений;

- материалы экологического и др. видов мониторингов;

-экономико-статистические данные;

- цифровые модели;

- результаты лабораторных анализов;

- литературные источники;

- Интернет;

- теоретические и эмпирические закономерности;

- уже существующие планы и карты.

Во второй половине ХХ века в науках о Земле, на базе информационных технологий, созданы географические информационные системы (ГИС), где происходит сбор и обработка информации, на основе чего создаются и используются компьютерные карты, атласы и другие картографические произведения. ГИС подразделяются по тематике и предназначены для инвентаризации, оценки фактического материала, прогноза и, в конечном счёте, управления геосистемами.

2.1 Картографические проекции.

Карта- это изображение не плоскости, тогда как форма Земли представляет собой эллипсоид. Для перенесения изображения с поверхности эллипсоида на плоскость используются картографические проекции.

«Картографическая проекция – это математически определенное перенесение изображения с поверхности эллипсоида на плоскость».

Сферическую поверхность нельзя развернуть на плоскости без искажений, поэтому на карте всегда присутствует искажение длин и площадей, правда при крупном масштабе таким искажением можно пренебречь. Возьмем пример простейшей проекции. Представим себе глобус выполненный из негативной фотоплёнки с точечным источником света в центре. Возьмём лист фотобумаги и обернём глобус им в виде цилиндра, ось которого соответствует оси глобуса (Рис. 1).

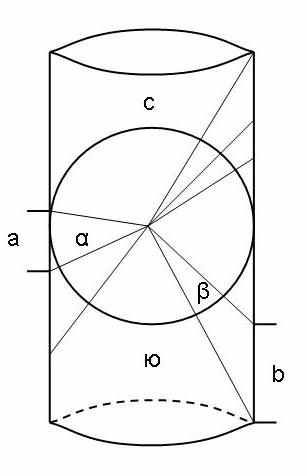

В
.
ключим источник света. Тогда на внутренней поверхности цилиндра спроектируется поверхность глобуса. Мы видим, что на рисунке угол L равен углу B, однако их спроектированные изображения поверхности сильно отличаются, т.е отрезок б значительно больше отрезка с. В данном случае произошло искажение длин и площадей. Другим видом искажений является искажение углов, т.е углы на карте не соответствует углам на местности. Прямым следствием искажения углов является искажение форм, т.е. фигуры на карте деформированы по отношению к фигурам на местности.

Таким образом, изображение с эллипсоида можно спроектировать на поверхность фигуры, которую можно расправить на плоскости. Теоретически такой фигурой кроме цилиндра может быть лишь конус. Частный случай конуса, когда угол вершины его равен 180º, т.е. конус превращается в плоскость. Таким образом, все проекции по виду различаются на цилиндрические, конические и азимутальные (проекции на плоскости). Часто применяют комбинации их для уменьшения характера искажений.

Самих же проекций бесчисленное, множество. По виду картографической сетки проекции бывают нормальные, поперечные и косые.

Нормальная (прямая) цилиндрическая проекция, если ось цилиндра совпадает с осью вращения Земли; поперечная, если она расположена в плоскости экватора. Любой другой угол к плоскости экватора обозначает косую цилиндрическую проекцию. Аналогичные положения оси конуса означают нормальную (прямую), поперечную и косую конические проекции.

А


зимутальная нормальная (прямая) проекция получается, если ось Земли перпендикулярна плоскости, проекции, поперечная, если плоскость проекции перпендикулярна плоскости экватора и косая азимутальная при любых других углах.

2.2. Масштаб.

Масштаб – это одна из важнейших характеристик карты. С его помощью измеряются расстояния. Прямые отрезки обычно измеряются циркулем измерителем и сравниваются с линейным масштабом. Кривые линии измеряются с помощью прибора называемого курвиметр и соотносятся с именованным масштабом. Таким образом, мы говорим о разных наименованиях одного и того же масштаба.

Масштаб – это отношение, показывающее во сколько раз расстояние на карте или плане больше, чем реальное расстояние на местности.

Численный масштаб – это дробь с единицей в числителе:

1:5000, 1:200000, 1:1000000 и пр.

Именованный масштаб выражается в единицах измерения. Например, численный масштаб 1:200000 в метрической системе можно выразить, как в 1 см на карте 200000 см на местности. Переводя сантиметры в метры и километры получим, в 1 см на карте 2 км на местности. Если рассматривать не метрическую систему мер, а например принятую в Великобритании, то именованный масштаб в 1 дюйме одна миля при переводе его в метрическую систему будет 1:63360.

1 миля соответствует 1,609 км, содержит 5280 футов, 1 фут соответствует 12 дюймам, значит в 1 миле 63360 дюймов.

По масштабу карты принято разделять:

• Крупномасштабные – более 1:200000

• Среднемасштабные – 1:200000 - 1:1000000

• Мелкомасштабные – менее 1:1000000


Название карты дается по знаменателю масштаба, например, стотысячная карта соответствует масштабу 1:100000

Линейный (графический) масштаб даётся на полях карты в виде линейки, где каждый сантиметр означает соответствующее именованному масштабу расстояние:

- численный 1:200000

- именованный в 1 см на карте , 2 км на местности

- линейный

Масштаб постоянен на плане, очень мало (в практических расчётах можно пренебречь) искажается на крупномасштабных картах. На мелкомасштабных обзорных картах принято говорить о т « главном масштабе и о частных масштабах, которые имеют отношения в большую или меньшую сторону, благодаря искажению соответствующей картографической проекции. Обычно указывают точки или линии, сохраняющие главный масштаб, например «масштаб 1: 4000000 по параллели 50°северной широты».

Студент должен уметь измерять расстояния на карте и переводить расстояния из одного масштаба в другой.

Задача: «На двадцатипятитысячной карте это расстояние выражается отрезком в 4 см. Каков отрезок обозначающий это расстояние на двухсоттысячной карте?

Решение: 1: 25000 – это в 1 см 250 м, 1 км на карте масштаба 1:200000 соответствует 0,5 см.

Проекции, для которых нельзя подобрать простых геометрических аналогов, видоизменённые для желательного распределения искажений, носят название «условные проекции». К таким относятся, например: псевдоцилиндрические, псевдоконические, поликонические и др.

По характеру искажений картографические проекции подразделяются на: равновеликие, т.е. отношение площадей объектов на местности равно отношению их площадей на карте, хотя формы могут искажаться очень сильно; равноугольные, т.е. они оставляют без искажений углы и формы контуров. Для ориентирования, прокладки маршрутов удобно применение именно равноугольных проекций.

Все остальные проекции называются произвольными, в них в той или иной мере искажаются и углы и площади, среди произвольных выделяются равнопромежуточные проекции, в которых масштаб длин по одному из направлений, например по меридианам, или параллелям постоянен.

2.3. Координаты и координатные сетки.

Географическими координатами являются широта и долгота, которые определяют в угловых величинах положение любой точки поверхности земного эллипсоида относительно экватора и нулевого меридиана.

Представим себе эллипсоид Земли, ось которого расположена параллельно плоскости рисунка, тогда плоскости, секущие эллипсоид перпендикулярно земной оси образует бесчисленное количество параллельных линий; пересечение этих плоскостей с поверхностью эллипсоида, на плоскости перпендикулярной земной оси образуют концентрические окружности. Одна из этих линий, проведённая по наибольшему сечению эллипсоида называется экватор, все другие образуют параллели

Э
.


кватор делит Землю на северное и южное полушария.

Меридианы – это линии пересечения земной поверхности с плоскостями, проходящими через земную ось, каждый меридиан представлен полуокружностью, соединяющей северный и южный полюса.

Один из меридианов, проходящий через обсерваторию Гринвич близь Лондона, принят картографами за нулевой (0º) его продолжение на противоположной стороне эллипсоида за 180-й (180º), нулевой и 180-й меридианы делят Землю на западное и восточное полушария.

Г


еографическая широта точки – это угол, образованный отвесом в данной точке и плоскостью экватора.

Таким образом, широта может быть северная или южная и меняется от 0º на экваторе до 90º на полюсе.

Г
Рис. 5.
еографическая долгота точки – это угол, образованный плоскостью нулевого меридиана и плоскостью меридиана данной точки. Долгота бывает западная или восточная.

Долгота меняется от 0º до 180º. В точках полюсов понятие долготы отсутствует.

Картографическая сетка – это изображение на карте линий параллелей и меридианов, обычно через какой то интервал, в зависимости от масштаба. Меридианы, таким образом, указывают направления север- юг, а параллели – запад- восток Средняя величина одного градуса меридиана или экватора принята в среднем за 111км. Точная величина 1° параллели и меридиана зависит от широты.


На географических картах и планах проводится так называемая километровая сетка, представленная системой взаимно перпендикулярных линий, приведенных через равные расстояния (обычно в км).

Горизонтальные линии идут параллельно экватору, вертикальные – параллельно осевому меридиану шестиградусных геодезических зон. Такие сетки удобны для вычисления расстояний, прямоугольных координат, дирекционных углов

Сетка-указательница. На многих картах, и особенно в атласах есть сетки, предназначенные для указания местоположения и поиска объекта. Ячейки такой сетки обозначаются буквами и цифрами (например, Б-3).

Обычно в конце атласа даётся в алфавитном порядке указатель географических наименований и рядом индекс ячейки сетки – указательницы.

На практических занятиях от студента требуется умение использования координат и координатных сеток для отыскания объектов на картах, а также нанесения объектов по заданным координатам.

3.Ориентирование на карте, плане и местности.

Ориентирование предполагает определение сторон света, точки местонахождения и направления движения, а также определение расстояний.

Поскольку листы топографической карты ограничены параллелями и меридианами, то направление север-юг и восток-запад соответствует сторонам трапеций этих листов. Ориентирование осуществляется с помощью азимута. На плане направление на север показано стрелкой.

Азимут – это угол между северным направлением меридиана и нужным направлением, отсчитываемый по часовой стрелке. Угол на карте измеряется с помощью транспортира.

Для ориентирования на карте используют также понятие «дирекционный угол» - это угол, отсчитываемый от вертикального северного направления километровой сетки до нужного направления по часовой стрелке. Легко видеть, что если азимуты на топографической карте могут слегка менять направление, так как боковые стороны листа сужаются к северу, то дирекционный угол не будет менять направление.

Для ориентирования на местности пользуются компасом. Пи этом всегда надо учитывать магнитное скопление - это угол, между северным направлением истинного географического меридиана и северным направлением магнитного меридиана. Этот угол появляется потому, что истинный и магнитный полюса Земли не совпадают в пространстве.

4


. Полистная номенклатура топографических карт.

Топографическими называются общегеографические карты среднего и крупного масштаба. На них показана координатная и километровая сетки, гидросеть, рельеф, основной характер растительного покрова, населённые пункты, дороги, линии электропередач, геодезические вышки и пр. не относящееся к содержанию тематических карт.

Топографические карты служат для ориентирования, а также основой для составления различных тематических карт.

Представим себе топографическую карту масштаба 1: 50000 в виде прямоугольника со сторонами 40 и 50 см.

На практике, за исключением обзорных или учебных настенных карт, большими листами пользоваться просто неудобно.

В приведенном для примера масштаба карта будет охватывать площадь 500км². Россия имеет площадь приблизительно 17000000 км² .Таким образом, количество листов пятитысячной карты на территории России будет равно 24000.

Как среди этого количества отыскать конкретную карту? А ведь есть ещё другие масштабы. Для этого служит стандартная разграфка по координатной сетке с цифровыми и буквенными обозначениями.

Существуют разграфки принятые в отдельных странах, а также международная разграфка.

Приведем параллели через каждые 4° широты от экватора, получим 23 концентрические полосы, из которых 23-я будет представлена кругом с радиусом 2º долготы.

Начиная от экватора, каждой полосе присваивается заглавная буква латинского алфавита

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

0⁰ 4⁰ 8⁰ 12⁰ 16⁰ 20⁰ 24⁰ 28⁰ 32⁰ 36⁰ 40⁰ 44⁰ 48⁰ 52⁰ 56⁰ 60⁰ 64⁰ 68⁰ 72⁰ 76⁰ 80⁰ 82⁰ 88⁰ 90⁰




П
.

риняв за точку отсчёта меридиан 180º проведем по направлению на восток меридианы через каждые 6º долготы получим 60 полос каждой из которых присваивается арабская цифра от 1 до 60Проведя параллели и меридианы мы получим сетку ячеек - трапеций со сторонами 4º широты и 6º долготы, каждая из которых имеет букву по широте и цифру по долготе.

В практических целях необходимо уметь находить номенклатуру листа топографической карты нужного масштаба, где расположен объект с заданными координатами.

Задача: Определить номенклатуру двадцатипятитысячной карты, на которой расположена точка с координатами 51º 22′с.ш. и 39º 13′ в.д.

Сравнивая, координаты точки с интервалами разграфки миллионных листов, определяем номенклатуру такого листа.

51º 22′ с.ш. попадает в М (интервал 48º - 52º)

39º 13′ попадает в интервал 37 (36º - 42º в.д.) миллионный лист М-37.

П


о разграфке стотысячных листов определяем, что заданные координаты попадают на стотысячный лист М-37-19 (Рис. 18).

5. Картографические способы изображения.

При создании карт применяется практически бесконечное количество разнообразных знаков, однако все они строятся с помощью всего шести элементарных графических средств, которые называются «графические переменные» (см. рис. 20).

Вот они:

1. форма

2.размер

3. цвет

4. светлота

5.ориентировка

6. внутренняя структура

Представление ографических переменных разработал в 60-х годах ХХ века французский картограф Ж.Бертен.

Сочетание графических переменных бесконечно. Лишь для некоторых видов карт, в частности топографических, разработаны унифицированные стандартные условные знаки. Поскольку полной унификации нет, каждая карта сопровождается условными обозначениями, или « легендой» разъясняющей значения условных знаков.

З


наковая система, используемая в картографии - это «язык карты». С помощью языка карты с одной стороны передается информация от создателя карты к пользователю с другой стороны о картографируемом объекте можно получить новые знания, которые никаким другим путём не получишь. Например, лишь нанеся на карту углы падения и простирания пластов горных пород, можно получить представление о геологической структуре.

Использование разнообразных условных знаков, позволяет показывать как реальные, так и абстрактные объекты, а также объекты не воспринимаемые органами чувств человека (палеогеографические карты, гравитационное поле, температуру на заданной глубине и пр.)

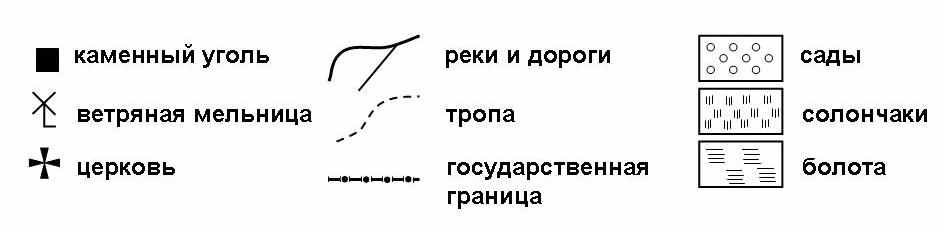

Условные обозначения подразделяются на 3 основные группы (Рис. 21).



.

А) внемасштабные (обычно для объектов которые нельзя выразить в масштабе карты, или этого не позволяет степень изученности, или в этом нет надобности)

Б) линейные (дороги, границы и пр.) .

Обычно масштабные по длине и внемасштабные по ширине.

В) площадные (обычно состоят из контура и его заполнения)


К наиболее распространенным способам изображения относятся:

Значки, линейные знаки, изолинии и псевдоизолинии, качественный фон, количественный фон, локализованный диаграммы, точечный способ, способ ареалов, знаки движения, картодиаграммы, картограммы.

Значки

Внемасштабные обозначения месторождений, населённых пунктов, отдельных объектов и пр. Значки могут быть:

- абстрактные геометрические, (например на рис.21 каменный уголь)

- буквенные (например Br месторождение бромсодержащих подземных вод)

- наглядные (пиктограммы) обозначают стилизованное изображение объекта, например ветряная мельница и церковь на рисунке21.

Линейные знаки.

Разный рисунок и цвет линейных знаков передает количественные и качественные характеристики. Примеры линейных знаков на рисунке 21

Изолинии

Изолинии – это линии одинаковых значений, применяется для изображения объектов имеющих сплошное распространение, например:

- изогипсы (горизонтали) – линии одинаковых абсолютных высот;

- изобары- линии одинаковых давлений;

- изотермы- линии одинаковых температур;

- изогоны- линии одинаковых магнитных скоплений.

Способ изолиний позволяет провести интерполяцию точечных данных, полученных в единичных точках наблюдений, на всю площадь картографируемого объекта.

Е
.
сли картографируемый объект имеет дискретное распространение, то можно применить способ псевдоизолиний.

Например, как в псевдоизолиниях передать густоту путей сообщения наземного транспорта? Территорию на карте следует разбить на равные квадраты, насчитать длину дорог в каждом квадрате, затем проставить эту цифру у точки в центре квадрата. Между этими точками провести изолинии. Это будут псевдоизолинии густоты путей сообщения.

Качественный фон.

Качественный фон применяют для показания явлений сплошного или массового распространения при их качественные различия по единицам территориального деления. Например, почвенная карта, где картографируются различные типы почв. В качестве графических средств используются цвет, штриховка, крап и пр.

Количественный фон.

Если надо показать количественные различия явлений сплошного, или массового распространения, то применяют способ количественного фона. Также как и качественный фон - он сопряжен с районированием или выделением типов территорий по количественному признаку. Например, та же почвенная карта, но по мощности почвенного покрова или содержания гумус.

Локализованные диаграммы.

Динамика или статистика явлений сплошного или полосного распространения, на наблюдаемая в отдельных точках может передаваться с помощью графиков и диаграмм, привязанных к этим точкам, например изменение уровня реки в течение года в точки гидропоста или степень загрязнения воздуха в точке наблюдения.


Точечный способ.

Для показа явлений массового или сплошного распространения можно применять точечный способ. При этом точки являются как бы минизначками с определенным качественным и количественным весом. Точки могут быть в пределах определенного фонового контура или без него. Например, карты размещения животноводства в Липецкой области (Атлас Липецкой области) сделаны точечным методом, где точки разного цвета означают определенное количество голов крупногорогатого скота, или овец, или птиц, или свиней.

Ареалы

Ареал – это область распространения какого-либо тела, явления или процесса. Например:

- ареал распространения уссурийского тигра;

- ареал оледенения;

- ареал распространения энцефалитного клеща.

Ареалы называются абсолютными, если картографируемый объект не встречается за его пределами, например, ареал распространения сумчатого медведя – коалы – ограничен некоторыми районами Австралии.

Ареалы называются относительными, если данный объект встречается и за пределами ареала, например, ареал преимущественно лиственничной тайги.

Знаки движения

Знаки движения используются для любых перемещений. Они могут показывать направления движения (вектор движения), например, морские течения, маршруты мореплавателей и полководцев и т.д.

Другой вид знаков движения – полосные диаграммы, например, передающие грузооборот на путях сообщения. В школьном учебном атласе по курсу «Экономическая география мира» полосами разного цвета и разной ширины показаны грузопотоки мирового экспорта каменного угля, нефти и пр.

Картодиаграммы

Отображение абсолютных статистических данных по единицам административно-территориального деления делают с помощью картодиаграммы. Например, этим способом можно показать данные переписи населения по административным районам Липецкой области, нанеся на каждый район круглую диаграмму, на которой диаметр будет соответствовать численности населения, а три сектора разного цвета – отражать долю детей, трудоспособного возраста и пенсионеров.

Картограммы

Способ картограммы применяют при характеристике расчетных статистических показателей, например, количестве библиотек на 100000 человек населения.

Для картограммы обязательно наличие шкалы, где с помощью графических переменных наглядно передаётся интенсивность картографируемого явления.

Картограмма применяется на единицах территориально административного деления.

6. Картографическая генерализация.

Картографическая генерализация – это отбор и обобщение изображаемых на карте объектов соответственно её назначению, масштабу содержанию и особенностям картографируемой территории.

Генерализация проявляется в обобщении качественных и количественных характеристик объектов, замене частных явлений на обобщенные. При генерализации отбирается самое существенное и самые главные закономерности.

Факторы генерализации.

Факторы генерализации подходы, способы и характер генерализации.

Масштаб карты. Объективный фактор генерализации, так как в зависимости от масштаба, необходимо менять нагрузку на картографируемую площадь.

Так, на топокарте масштаба 1:50000 1 км² территории представлен 4- мя см² и границы участка леса площадью 1 км² можно изобразить достаточно подробно, но представте себе этот же участок леса на карте масштаба

1: 1000000. Площадь в 1 мм² можно изобразить только маленьким пятнышком, а границы леса не будут иметь никаких подробностей.

Тематика и назначение карты. Безусловно большая разница между картами разного назначения и разной тематики. На туристской карте совсем не нужны типы почв или геологическое строение, а не геологической карте абсолютно лишними будут кемпинги и автозаправочные станции.

Изученность территории также является важным фактором генерализации, поскольку определяет количество имеющейся информации.

Особенности картографируемой территории во многом определяют генерализацию. На карте политико- административного деления масштаба 1:4000000 в Московской области невозможно разместить даже не все города, тогда как в Якутии можно показать даже отдельные дома лесника или бакенщика, так как они единственные населенные пункты на громадных территориях.

Ещё одним важным фактором генерализации является оформление карты. Например на цветной карте можно передать гораздо больше информации чем на одноцветной , при этом не нарушая читаемость карты.

Виды генерализации.

Обобщение качественных и количественных характеристик. Приведём простые примеры такого обобщения. При картографировании лесных угодий на крупномасштабных картах вполне можно показать участки с преобладанием конкретных видов растительности: дубовые, еловые, осиновые, сосновые леса и др. На мелкомасштабной карте растительности России, которые приведены в школьном атласе фигурирует качественное обобщение: тайга, смешанные леса, лиственные леса. Примером количественного обобщения является увеличение интервала высот между горизонталями при переходе от крупномасштабной к мелкомасштабной карте.

Отбор объектов. Практически всегда это связано с обобщением качественных и количественных характеристик. При отборе пользуются двумя показателями: цензом отбора и нормой отбора.

Ценз отбора указывает величину или значимость объектов генерализации. Например на учебной политико – административной карте России могут быть показаны лишь города – центры субъектов Федерации или при картографировании гидросети лишь реки не менее 200 км длиной и др.

Норма отбора показывает количество объектов на единицу площади, так в приведенном примере касающихся населенных пунктов в Московской области читаемость карты может сохраняться только при определенном количестве их на единицу площади.

Обобщение очертаний, объединение контуров, смещение элементов изображения- это проявление геометрических сторон генерализации.

Геометрическая точность карты – иначе степень соответствия изображения географическим координатам часто приносится в жертву содержательному подобию.Особенно это касается мелкомасштабных обзорных карт, но которым не стоит проводить точные измерения и снятие координат.

Приведём пример. Порт расположен в вершине узкого длинного залива длинной 20 км. И шириной 0,5 км. На карте масштаба 1: 4000000 двадцать километров будут составлять 5 мм, тогда как 0,5 км одну восьмую долю миллиметра, что показать в масштабе карты невозможно, но порт надо поместить на берегу, иначе какой это порт? Таким образом, возникает смещение изображения.

Утрирование, или показ объектов с преувеличением. При генерализации особо важные с содержательной точки зрения объекты должны быть оставлены несмотря на мелкие размеры по условиям ценза отбора. Даже небольшое пресное озеро в условиях пустыни или сухой степи необходимо показать, при этом масштаб может не позволить показать его в реальных размерах. Это пример утрирования объекта.

Главное требование географически достоверной генерализации – научно обоснованный показ пространственной структуры и взаимосвязи явлений.

7.Типы карт и атласов.

Классификация карт по пространственному охвату.

Опуская карты звездного неба и планет, для Земли пространственный охват имеет следующий вид:

1. Карты мира или карты полушарий.

2. Карты материков и океанов, частей света.

3. Карты регионов

4. Карты стран

5. Карты крупных территорий внутри стран (экономических районов, зон и т.п.)

6. Карты отдельных локальных территорий (районов, городов и пр)

7. Карты единиц территориально - административного деления.


Классификация карт по содержанию.

В этой классификации выделяют три большие группы:

общегеографические карты

тематические карты

специальные карты

На общегеографических картах отражают совокупность элементов местности, имеющих универсальное многоцелевое применение и являющихся основой для создания других карт.

Тематические карты посвящены самым разнообразным природным и общественным явления. Содержание карт определяется конкретной темой.

Карты природы охватывают карты литосферы, гидросферы, атмосферы, биосферы.

Карты общественные охватывают социосферу и техносферу; например карты населения, экономические карты и пр.

Особую группу составляют карты относящиеся одновременно ,как к природным, так и общественным явлением:

экологические, инженерно-геологические, агроклиматические и пр.

Специальные карты предназначены для ограниченного круга пользователей, обычно это технические карты, например: подземных коммуникаций, навигационные кадастровые и пр.

Классификация карт по назначению.

Достаточно трудно указать все типы карт, по этому признаку, так как очень разнообразны сферы человеческой деятельности, где применяются карты. Кроме этого есть многоцелевые карты, которые также достаточно трудно классифицировать.

По назначению можно выделить;

- научно- справочные карты;

- культурно-просветительские карты;

-учебные карты;

- туристские и туристко - краеведческие.

Типы карт по степени обобщения картографируемых явлений:

- аналитические карты,

- комплексные карты,

- синтетические карты.

Аналитические карты отображают одно явление или какую либо его характеристику, например степень заболоченности территории, проходимости болот и пр. Как аналитические можно рассматривать социально-экономические карты отраслевые карты, например, карты птицеводства текстильной промышленности, плотности населения и пр.

Комплексные карты совмещают изображение нескольких элементов близкой тематики, набор характеристик одного явления.

Примером комплексных карт служит топографические, где представлено сразу несколько элементов характеризующих определённую территорию; рельеф, гидросеть, дороги, населенные пункты и пр. Однако комплексные карты не должны перегружаться информацией, иначе они плохо читаются.

Синтетические карты дают целостное изображение объекта или явления в единых интегральных показателях. Эти карты не содержат отдельных элементов и характеристик, а дают полное представление об объекте исследований. Чаще всего это карты типов территорий или карты районирования. Такие карты легко читаемы, однако обычно снабжены очень громоздкими легендами и таблицами. Примером может служить карта сложности природных условий для жизни и хозяйственной деятельности. Такое громадное государство, как Россия остро нуждается в такой карте, например для определения районных коэффициентов при начислении заработной платы. На такой карте учитываются климат, и показатели погоды, рельеф, продолжительность светового дня и пр.

Функциональные типы карт.

Создаются все новые карты функциональных типов, но наиболее распространенны на сегодня:

- инвентаризационные,

- оценочные;

- индикационные;

- прогнозные;

- рекомендательные.

Инвентаризационные карты подробно регистрируют местоположение и состояние объектов и явлений. Например, карты размещения месторождений полезных ископаемых, карты размещения заповедников и пр.

Оценочные карты создают на основе инвентаризационных карт. Они содержат оценку какого либо объекта в зависимости от поставленной цели. Обычно это синтетические карты, например карты оценки природных условий для целей различного строительства (дорожного, мелиоративного и пр)

Индикационные карты служат для выявления явлений или характеристик одних объектов по другим. Широко применяются различные ландшафтно-индикационные карты, на которых по хорошо наблюдаемым компонентам ландшафта, например растительности, рельефу определяют невидимые компоненты, например уровень залегания подземных вод, соленость почво-грунтов и пр.

Прогнозные карты отражают неизвестные, не существующие в настоящее время или недоступные для непосредственного изучения явления и процессы. Такие карты могут отражать:

- прогнозы во времени (карты прогноза погоды, карты демографической ситуации через 10 лет и пр.)

- прогноза в пространстве, например прогнозные карты размещения полезных ископаемых.

Рекомендательные карты отражают результат оценочных и прогнозных карт с рекомендациями практической деятельности, например карты с рекомендациями против возможного засоления почв при искусственном орошении.

Географические атласы.

Атлас – это систематическое собрание карт, выполненное по единой программе как целостное произведение и изданное в виде книги или комплекта листов. Это не просто набор карт, а система взаимосвязанных и взаимодополняющих карт.

Также, как и отдельные карты, атласы различаются по пространственному охвату, назначению и тематике.

По пространственному охвату – это атласы планет, континентов, океанов, регионов, государств, областей, городов и пр.

По назначению атласы могут быть: справочные, научно-справочные, учебные, популярные, военные, дорожные, туристские и пр.

По тематике (содержанию) атласы подразделяются на общегеографические, физико-географические, социально-экономические, эколого-географические, исторические и пр.

Особое место среди атласов занимают национальные атласы. Это комплексные атласы стран содержащие разнообразные характеристики природных условий, ресурсов, населения, истории и культуры, хозяйства, экологического состояния и пр.

Создание национальных атласов – это крупный вклад ученых и картографов в развитие национальной науки и культуры. В России помимо национального атласа готовятся комплексные атласы субъектов РФ.

Атласы должны обладать внутренним единством, что достигается при соблюдении многих условий, важнейшие из которых:

- единство или хотя бы кратность масштаба;

- единство или минимальное число картографических проекций;

- согласованные легенды карт;

- одинаковая подробность изображения и генерализации;

- единство временного интервала получаемого фактического материала.

- единый стиль дизайна и общие принципы оформления.
