Глава 4. МЕТОДЫ АНАЛИЗА ТЕХНИЧЕСКИХ РЕШЕНИЙ


Учение без размышления бесполезно,

но и размышление без учения опасно.

Конфуций


При разработке различных технических объектов особая роль отводится этапу анализа результатов изобретательской деятельности, проектирования, конструирования и технологической подготовки производства. Учитывая, что все эти этапы инженерной деятельности характеризуются многовариантностью принимаемых решений, всегда можно утверждать, что есть другое более рациональное или оптимальное решение. Поэтому следует использовать специальные методы анализа технических решений, с помощью которых удается выявить недостатки конкретного решения и определить пути их устранения.

Рассмотрим некоторые методы, позволяющие исследовать структуру проблемы и выполнить ее оценку. К методам оценки можно отнести контрольные перечни, функционально-стоимостной анализ и другие.

4.1. КОНТРОЛЬНЫЕ ПЕРЕЧНИ

Цель. Дать проектировщикам сведения о требованиях, которые были признаны наиболее существенными и важными в аналогичных ситуациях.

План действий.

1. Подготовить перечень вопросов, которые были признаны важными в одной или нескольких аналогичных ситуациях.

2. Задать некоторые или все эти вопросы применительно к проекту, подлежащему оценке.


Применение. Для многих проектных проблем достаточно число прогнозируемых заранее требований, которые неизвестны проектной группе, что оправдывает составление по крайне мере краткого контрольного перечня. Важно, чтобы контрольные вопросы имели самое непосредственное отношение к критериям, по которым будет оцениваться приемлемость проекта.

На то и щука в море, чтобы карась не дремал.

ПРИМЕР

Перечень вопросов, на которые надо ответить при проверке качества и надежности конструкции деталей авиационной техники:

1.оценка конструкции:

• какова цель нового устройства?

• это новая проблема?

• не является конструкция простым усовершенствованием?


2. Консультации по специальным проблемам.

3. Соответствие официальным стандартам и нормам.

4. Напряжение.

5. Изготовление деталей:


• какова технология производства деталей?

• можно ли ее упростить?

• может ли использоваться имеющаяся оснастка?

• оправдано ли применение труднообрабатываемых деталей?


2. Сборка:


• стыкуются ли детали?

• можно ли путем контроля проверить правильность и точность сборки?


• возможно ли неправильное соединение трубопроводов?


7. демонтаж.

8. обслуживание и ремонт.

9. Анализ дефектов:


-может ли небольшой дефект привести к серьезному от­казу.

10.Опасность возгорания:

• что может загореться?

• возможна ли утечка масла и топлива?


11. Зазоры.

12. Коррозия

13. Восстановление и ремонт.

14. Используемые материалы.

15. Сравнение с другими конструкциями.

16. Соответствие с современными требованиями.


4.2. ФУНКЦИОНАЛЬНО-СТОИМОСТНОЙ АНАЛИЗ ТЕХНИЧЕСКИХ ОБЪЕКТОВ

В себестоимости любого промышленного изделия, кроме минимальных издержек, абсолютно необходимых для выполнения им заданных функций, всегда имеются дополнительные или излишние издержки, вызванные несовершенством конструкции и технологии. Причины этих дополнительных затрат изготовления различны. К ним можно отнести завышенные показатели надежности и других параметров изделия, не обусловленные требованиями эксплуатационных свойств, недостаточную осведомленность конструкторов о цене материалов, об их дефицитности и наличии новых материалов, о более прогрессивных конструкторских решениях, методах обработки и другое.

Начиная с конца 60-х годов в инженерной практике технически развитых стран стал быстро распространяться новый подход снижения стоимости и повышения качества продукции, который назвали функционально-стоимостной анализ (ФСА). Под ФСА понимается метод системного исследования функций объекта, направленный на минимизацию затрат в сфере проектирования, производства и эксплуатации при сохранении качества и полезности объекта для потребителей.

Цель ФСА. Найти лишние затраты, показать их, проанализировать причины их возникновения, предложить конкретные решения по их исключению, взвесить производственно -технические и финансовые возможности их устранения, организовать устранение ненужных затрат. ФСА позволяет ускорить поиск путей снижения себестоимости изделия в проектных и производственных организациях, обеспечивая оптимизацию соотношения затрат и потребительской стоимости. Этот метод представляет собой инженерную программу снижения затрат на изготовление и эксплуатацию объекта, в частности в области технология машиностроения, оснастки, режущего инструмента и другие.

ФСА включает в себя следующие виды работ:

• выбор объекта анализа;

• определение функций, выполняемых объектом и его составными частями, их стоимостную оценку;

• выявление функциональных зон с наибольшим сосредоточением затрат;

• выявление основных, вспомогательных и ненужных функций в объекте анализа (рис. 17);

• разработку новых, наиболее эффективных решений в целях снижения материальных и трудовых затрат при сохранении основных функций объекта.


План действий.

1. Назначить консультанта или группу консультантов для обучения комплексных бригад методу функционально-стоимостного анализа и для контроля их деятельности.

2. Установить определенные стандарты технических характеристик и качества изделия.

3. Составить подробную калькуляцию себестоимости всех технологических операций и расходов на приобретение материалов и комплектующих изделий.

4. Предложить каждой комплексной бригаде выполнить по каждой детали изделия следующие действия:


а) идентификацию элементов, функций, стоимостей и цен;

б) поиск более дешевых альтернатив;

в) отбор функционально приемлемых элементов более низкой стоимости;

г) оформление выбранного варианта изменения конструкции.

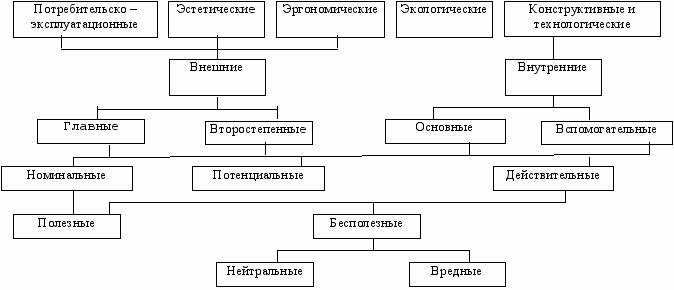

Рис.17. Классификация функций изделия


5. До того как приступить к производству изделия пониженной себестоимости, представить результаты функционально-стоимостного анализа на одобрение:

а) консультантам по ФСА;

б) конструкторскому бюро;

в) администрации.

При проведении ФСА технологических процессов главным является выявление целей выполнения операций, которые формируют и определяют свойства изготовляемого изделия. Обеспечение этих свойств составляет сущность функций технологического процесса и его составляющих. Для того, чтобы выявить функции каждой операции, необходимо ставить вопрос "для чего она выполняется?". Ответом будет формулировка внутренней сущности производимого действия, а не его внешней формы. Формулировка функции охватывает различные виды и характер работ, в то время как формулировка конкретной операции отражает определенный способ реализации функции и отвечает на вопрос "как?". Например, функция "получение формы детали" может быть обеспечена методами штамповки, литья или механической обработки, то есть принципиально отличающимися операциями. Совпадение названия функции и операции может быть лишь в случае единственного варианта реализации функции. При ФСА технологического процесса исследованию должны подвергаться все его системные элементы: предметы труда, средства труда (оборудование, оснастка) и сам процесс труда, выполняемый в рамках соответствующей части производственной системы.

Применение. Функционально - стоимостной анализ применим к любому объекту, для которого удается:

а) точно определить функцию и качество каждого элемента;

б) установить "ценность" каждой функции путем определения цен, которые пришлось бы заплатить за другие устройства, способные выполнять эту функцию;

в) рассчитать точную стоимость каждого покупного изделия и каждой технологической операции.

Область применения ФСА очень широкая, его можно использовать в любой сфере человеческой деятельности. В первую очередь ФСА рекомендуется использовать

• при проектировании новых изделий и технологий;

• модернизации освоенных в производстве изделий;


• снижении затрат основного и вспомогательного производства;

• комплексном снижении затрат сырья и энергии.


Секрет большого успеха заключается в том, чтобы учиться и за счет этого знать и уметь больше, чем требуется.







4.3. ВЫБОР МЕТОДА ПРОЕКТИРОВАНИЯ

Для выбора метода проектирования можно пользоваться схемой "Дано - Требуется" (табл.5) [3]. Здесь предполагается, что о пригодности того или иного метода можно судить, если сопоставить то, что уже известно проектировщикам, с тем, что они хотят определить. Исходными данными, соответствующими колонке "Дано" (или "Вход"), служат те сведения, которыми проектировщики должны располагать, прежде чем пользоваться методом. Конечные результаты, соответствующие строке "Требуется" (или "Выход"), - это те данные, которые получаются в результате применения данного метода. Шкалы "Дано" и "Требуется" совершенно идентичны: они построены в порядке уменьшения общности и увеличения определенности. Методы, наиболее полезные на ранних стадиях, когда почти все неопределенно, попадают в верхний левый угол таблицы, а методы, соответствующие конечным стадиям решения задачи проектирования, - в ее нижний правый угол. В клетках, далеко отстоящих от диагонали, приводятся методы, которые, по сути дела, представляют собой целые стратегии, поскольку они позволяют перескочить через несколько этапов. В клетках же, расположенных непосредственно над диагональю, указаны методы пошагового проектирования, из которых могут быть составлены стратегии проектирования. Некоторые методы повторно указаны ниже диагонали; что их можно использовать для проверки, то есть для изменения формулировки задачи после ее частичного исследования. Способ применения схемы "Дано - Требуется" состоит в следующем:

1. Найти в графе "Дано" те категории информации, которые уже имеются. В ближайшей строке перечислены методы, которые применимы для решения соответствующей задачи.

2. По строке "Требуется" найти тот вид информации, который необходимо получить на данной стадии. Методы, обеспечивающие получение такой информации, указаны в соответствующей колонке.

3. Клетка, которая находится на пересечении выбранной строки с выбранной колонкой, содержит методы, позволяющие на основании имеющихся исходных данных получить необходимые конечные результаты.


Недостаточно овладеть премудростью, нужно также уметь пользоваться ею.




Таблица 5

Выбор метода проектирования

	Требуется
ДАНО	Исследование исходной проектной ситуации	Анализ и преобразование структуры задачи	Определение границ, описание промежуточных решений и выявление конфликтов	Комбинирование промежуточных решений и варианты проекта	Оценка вариантов проекта и выбор окончательного варианта
Составление Технического задания	Формулирование задач. Поиск ли – тературы. Визу- альные несоот – ветствия. Интер – вьюрование пот – ребителей. Мозговая атака.	Поиск ли – тературы. Визу- альные несоот – ветствия. Интер – вьюрование пот – ребителей. Мозговая атака	Визуальные несоответствия. Мозговая атака. Морфологичес – кий анализ.	Визуальные несоответствия. Мозговая атака Синектика.	Переключение стратегии.
Исследование исходной проектной ситуации		Формулирование задач. Свёртыва- ние данных. Классификация. Составление технического задания
Анализ и преобразова – ние структуры задачи	Поиск литерату- ры. Анкетный опрос. Исследо – вание поведения потребителей. Системные ис – пытания .Накопление данных.		Системные испы- тания. Мозговая атака.Морфоло – гический анализ. Составление технического задания	Мозговая атака. Синектика. Метод проб и ошибок. Метод эвристических приёмов.	Функционально – стоимостной анализ.
Определение границ описа – ния промежу – точных реше – ний и варианты проекта.		Синектика.		Мозговая атака. Синектика.
Комбинирова – ние промежу – точных реше – ний и выявле – ние конфлик – тов.					Функционально – стоимостной ана- лиз Анкетный опрос. Исследо – вание поведения потребителей. Системные испы- тания. Накопле – ние и свёртыва – ние данных. Контрольные пе- речни. Составление технического задания
Оценка вариан- тов проекта и выбор оконча – тельного варианта

Продолжение таблицы 5


Вопросы для самоподготовки

1. Какие вы знаете методы анализа технических решений?

2. Назначение функционально-стоимостного анализа технических объектов.

3. Виды работ, которые включает в себя ФСА.


Глава 5. ОСНОВЫ ПАТЕНТОВЕДЕНИЯ


Знание только тогда знание,

когда оно приобретено усилиями

своей мысли, а не памяти.

Л.Н.Толстой

5.1. ОТКРЫТИЯ И ИЗОБРЕТЕНИЯ: ОСНОВНЫЕ ПОНЯТИЯ. СТРАТЕГИЯ ИЗОБРЕТАТЕЛЬСКОЙ ДЕЯТЕЛЬНОСТИ

Открытие - установление неизвестных ранее объективно существующих закономерностей, свойств и явлений материального мира, вносящих коренные изменения в уровень познания (результат научного творчества).

Известный философ И.Кант отмечал, что изобрести - это совсем не то, что открыть. Если открывают, предполагается уже существующее до этого открытие, только еще никому не известное, например Америка до Колумба, электромагнитные волны до Максвелла, то избирают то, что не было никому известно (не существовало) до мастера, который это сделал, например порох, станок, токарный резец. Изобретения часто базируются на открытиях, полученных в результате развития научных знаний. Таким образом, открытие таит в себе возможность множества изобретений.

Изобретение - новое и обладающее существенными отличиями техническое решение задачи в любой области народного хозяйства, социально-культурного строительства или обороны страны, дающее положительный эффект.

Существенный признак (существенные отличия) - такой признак в общей массе признаков объекта, отсутствие которого в совокупности существенных признаков не дает возможность получить тот положительный эффект, который является целью изобретения.

Объектом изобретения (их пять групп) могут являться: 1) новое устройство (например, станок, механизм, инструмент и другие); 2) новый способ (например, способ изготовления изделия, получения вещества и другие); 3) новое вещество (сплав, смесь, раствор и другие); 4) применение ранее известных устройств, способов, веществ по новому назначению (без их применения по существу, когда положительный эффект получается именно благодаря этому применению); 5) новые штаммы микроорганизмов, то есть наследственно-однородные культуры бактерий, вирусов, водорослей и другие, продуцирующие полезные вещества или используемые непосредственно.

Устройства - характеризуются конструктивными и схемными признаками, блоками, элементами, узлами и деталями с их взаимосвязью, геометрическими формами, соотношением размеров, а также материалами, из которых выполнены узлы и детали либо в целом объект изобретения.

Способы - производственные процессы, характеризующиеся рядом операций, из которых они состоят, последовательностью и режимами выполнения операций, материалами и приспособлениями, необходимыми для выполнения процессов.

Вещества - материалы, которые характеризуются составляющими ингредиентами (компонентами), их соотношением, а также структурой.

Применение - этот специфический объект изобретения не характеризуется ни техническими (способ), ни конструктивными (устройство), ни рецептурными (вещество) отличиями. Сущность - использование известных и новых свойств предметов и явлений в новых условиях, когда такое применение не является очевидным для специалистов.

Не признаются изобретениями:

• научные теории;

• методы организации и управления хозяйством;

• условные обозначения, расписания, правила;

• методы выполнения умственных операций;

• алгоритмы и программы для вычислительных машин;

• проекты и схемы планировки сооружений, зданий, территорий;


• предложения, касающиеся лишь внешнего вида изделий, направленные на удовлетворение эстетических потребностей.


По оформленной заявке на изобретение выдается авторское свидетельство или патент.

Заявка - совокупность документов, подаваемых в ведомство по изобретательству с целью получения охранного документа.

Случается, что потребность в решении той или иной задачи осуществляется одновременно многими изобретателями, но патент выдается только первому, кто решил ее . Так, и.Белла, преподаватель школы для глухонемых, подал в патентное бюро заявку на телефон 14 февраля 1876г. и получил через 3 недели патент, а аналогичная заявка физика И.Грея, поданная всего лишь на один час позже, была отклонена. После этого и.Белл выиграл еще около 600 судебных процессов по спорам о приоритете на изобретение телефона.

Приоритет изобретения устанавливается по дате поступления в Госпатент РФ заявки, содержащей заявление о выдаче патента, описание и формулу изобретения, чертежи и иные материалы, если они необходимы для понимания сущности изобретения и в описании изобретения имеются ссылки на них.

Известны две основные схемы составления описаний - германская и американская. По американской системе требуется большая детализация в раскрытии элементов и узлов изобретения, большое внимание уделяется чертежам.

Описание изобретения - документ, удобный для изучения специалистами, так как относится к одному техническому решению и содержит комплекс технических, экономических и правовых сведений;

• имеет унифицированную логическую структуру, стандартное библиографическое описание, устойчивую лексику (в частности, широко используются стандартные словесные конструкции);

• содержит, как правило, описание предшествующего уровня техники с оценкой недостатков известных аналогов и прототипов;

• включает патентную формулу (формулу изобретения), которая приводится в описании изобретения, и по существу является идеальной логической конструкцией, позволяющей выделить новизну информации.


Аналоги - объекты того же назначения, что и заявляемый, сходные с ним по технической сущности и результату, достигаемому при их использовании. Аналоги приводятся из числа наиболее близких к заявляемому объекту и прогрессивных в этой области технических решений, известных ко времени составления заявки, с которыми заявляемый объект сравнивается по эффективности.

Аналог, наиболее близкий по технической сущности и по достигаемому результату, при исследовании принимается за прототип.

Прототип - объект того же назначения, наиболее близкий по технической сущности к достигаемому результату, а также содержащий наибольшее число сходных с ним признаков.

Формула изобретения - это краткое словесное выражение, раскрывающее смысловое содержание сущности изобретения и включающее огра­ничительную, разделительную и отличительную части.

Авторское свидетельство на изобретение - документ, выдаваемый ранее до 1992 г. Госкомизобретений СССР на имя автора (соавторов) и удостоверяющий признания предложения изобретением; приоритет изобретения, авторство на изобретение, исключительное право государства на изобретение.

Патент - охранный документ, выдаваемый государственным ве­домством по изобретательству, подтверждающий наличие у владельца патента исключительного права на использование изобретения. Патент на изобретение действует в течение 20 лет, считая с даты поступления заявки в Государственное патентное ведомство.

Новые решения могут быть оформлены также в виде промышленного образца и товарного знака.

Промышленный образец - новое, пригодное к осуществлению промышленным способом художественное решение изделия, в котором достигается единство его технических и эстетических качеств.


Товарный знак - оригинально оформленное художественное изображение, служащее для отличия товаров одного предприятия от подобных товаров другого.

Стратегия изобретательской деятельности включает следующие этапы экспериментальной разработки изобретения: 1 - лабораторные исследования; 2 - небольшое экспериментальное производство; 3 - крупное экспериментальное производство; 4 - промышленное производство. На вопросы, связанные с экономическим эффектом изобретения, можно ответить лишь на стадии экспериментального производства. При этом учитываются: 1. Себестоимость. Какие наиболее дешевые материалы и технологические процессы дают хорошие результаты при изготовлении необходимого числа деталей? 2. Эксплуатационные расходы: ожидаемый КПД, потребление энергии, производительность, стоимость обслуживания и предполагаемое время простоев. 3. Расчетный срок службы. Инженер-конструктор должен позаботиться о том, чтобы все детали и узлы были рассчитаны на такой срок эксплуатации, в течение которого, по его мнению, еще не исчезает нужда в создаваемой им технической системе.

Изобретательская деятельность тесно связана с патентной информацией. Под патентной информацией понимается совокупность сведений о результатах научно-технической деятельности, содержащихся в описаниях, прилагаемых к заявкам на изобретение или к охранным документам, о правовом статусе патентных документов, а также об условиях реализации прав, вытекающих из патентных документов. Патентная информация широко используется в процессе планирования, при проведении НИР, при определении возможностей осуществления и развития внешнеэкономических операций.

Фонд патентной документации является наиболее полным и систематизированным собранием сведений о всех охраняемых изобретательским и патентным правом технических решениях, созданных человечеством за последние 150...200 лет.

Объем и структура патентоведения внутри страны обычно отражают уровень производства, характеризуют долю иностранных, капитальных вложений. Поэтому спады и подъемы в промышленности неизбежно отражаются и на числе выданных патентов.


5.2. ПОИСК ПАТЕНТНОЙ ИНФОРМАЦИИ


Патентный поиск - разновидность информационного поиска, осуществляемого преимущественно в фондах патентной документации с целью установления уровня технического решения, границ прав владельца патентного документа и условий реализации этих прав.

Цели патентного поиска определяются задачами использования технических решений, содержащихся в патентных документах, на различных этапах создания, освоения и реализации новой техники.

Патентный поиск подразделяется: а) на тематический (предметный); б) именной; в) поиск по формальным признакам (например, номеру) документации (нумерационный).

Тематический патентный поиск является главной и наиболее распространенной поисковой процедурой. При тематическом поиске, осуществляемом с целью выдачи авторского свидетельства или патента после проверки заявки на мировую новизну, следует использовать прежде всего международную классификацию изобретений. При поиске в патентном фонде страны, где ведется патентование изобретения, следует применять, прежде всего, поисковые средства патентного ведомства данной страны.

Тематический поиск может проводиться не только по фонду описаний изобретений, но и по фондам описаний к заявкам на изобретения, а также по фондам полезных моделей и промышленных образцов. Поисковым образом документа является обычно индекс рубрики классификации или список ключевых слов (в том числе наименование изобретения).

Для тематического (предметного) поиска используются различные информационно-поисковые системы (ИПС), в частности систематические указатели (текущие, годовые, итоговые). Основным элементом системы тематического поиска является информационно-поисковый язык (ИПЯ).

Перечень искомых документов устанавливается по систематическим итоговым и годовым), а также по текущим указателям, содержащимся в выпусках официальных бюллетеней.

Именной поиск широко применяется для контроля деятельности конкурента, а также в качестве одного из предварительных этапов предметного поиска (по наименованию фирмы –


патентообладателя устанавливаются номера выданных патентов и их принадлежность к определенной рубрике классификации изобретений).

В качестве поискового образа при именном поиске используется наименование (фамилия) патентообладателя, заявителя, действительного автора (авторов), представителя заявителя и так далее.

Нумерационный поиск (поиск по номеру документа) осуществляется для установления тематической принадлежности документа, его связей с другими документами и правового статуса на момент проверки. Нумерационные поисковые системы обычно содержат следующие элементы: код страны; номер документа (это может быть номер патента или номер заявки и так далее);код вида патентного документа, индекс рубрики классификации изобретений, к которой отнесен документ; сведения о сроке действия охранного документа; сведения о наличии документа в фонде и другие Если патентный фонд расставлен по рубрикам классификации, то для нахождения нужного номера документа необходимо по нумерационному указателю найти присвоенный ему индекс классификации, а потом уже искать его в фонде.

Применяются также нумерационные поиски по датам приоритета (публикации, поиски и так далее) и по коду вида документа (если в фонде имеются документы разных видов).

Работы по патентным исследованиям включают разработку регламента, поиска; поиск и отбор патентной документации и информационных материалов; анализ и обобщение отобранных сведений; составление отчета.

В настоящее время при проведении патентных исследований широко применяется Международная классификация изобретений. Сейчас действует пятая редакция МКИ, которая вступила в силу в январе 1990 г. и просуществует в неизменном виде до 31 декабря 1994 г. МКИ представляет собой ступенчатую иерархическую систему. Общая укрупненная система классификации состоит из 8 разделов, 20 подразделов, 118 классов, 616 подклассов и содержит 64 тысячи тематических групп (рубрик), из которых около 10 7. составляют основные группы, а остальную часть подгруппы.

Полный классификационный индекс МКИ состоит из комбинации индексов, обозначающих раздел, класс, подкласс и основную группу или подгруппу.

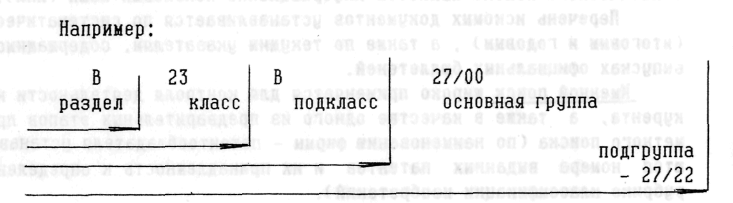

Пример записи: МКИ В 23В 27/00 - резцы для токарных или расточ­ных станков с приспособлениями для дробления стружки.

Восемь основных разделов МКИ обозначаются заглавными буквами латинского алфавита: А, В, С, D, Е, F. G, Н.

Раздел A - Удовлетворение жизненных потребностей человека

Раздел В - Различные технологические процессы

Раздел С - Химия и металлургия

Раздел D - Текстиль и бумага

Раздел Е - Строительство. Горное дело

Раздел F - Механика; освещение; отопление; двигатели и насосы;

оружие и боеприпасы; взрывные работы

Раздел G - Физика

Раздел Н - Электричество


Рассмотрим структуру МКИ применительно к классу В - Различные технологические процессы:


класс В 01 - способы и устройства общего назначения для осуществления различных физических и химических процессов;

класс В 23 - металлорежущие станки; способы и устройства для обработки металлов, неотнесенные к другим классам;

подкласс В 23 В - токарная обработка, сверление;

подкласс В 23 С - фрезерование;

основная группа В 23 С 1/00 - Фрезерные станки общего назначения;

основная группа В 23 С 5/00 - фрезы;

подгруппа В 23 С 5/02 – фрезы, отличающиеся формой режущей части;

подгруппа В 23 С 5/06 - торцовые фрезы;

подгруппа В 23 - изготовление зубчатых колес и реек;

Процедуру поиска можно представить из следующих этапов:

1 - определение предмета поиска (конкретизация и составление рубрикатора по теме);

2. - установление круга стран;

3. - выбор временного интервала поиска (при планировании - 7-10 лет; при патентных исследованиях - 10-15 лет; при исследовании патентной чистоты - за срок действия патентов);


4 - просмотр и отбор описаний изобретений (поиски - тематический, именной, нумерационный, с использованием библиографических ссы­лок). Источники информации для патентных исследований:

1. Описание изобретений РФ (СССР) и различных стран (авторские свидетельства и патенты).

2. Официальные бюллетени.


• Бюллетени изобретений.

• Бюллетени "Внедренные изобретения".

• Бюллетени "Изобретения в СССР и за рубежом" до 1992 г.


3. Издания ВИИПИ.

4. Фирменные журналы.

5. Рекламные материалы.

6. Издания зарубежных информационных фирм.

7. Иностранные издания (книги, журналы и другие).

8. Депонирование статей, обзоров, монографий, материалов конференций, съездов, совещаний, симпозиумов и других научных работ.

9. Отчеты о НИР, ОКР, ПКР.


10. Отчеты о заграничных командировках.

11. Отраслевая информация и отраслевые реферативные журналы.

12. Перечень действующих в РФ патентов.

13. Патентные формуляры и карты технического уровня.


5.3. ОФОРМЛЕНИЕ ЗАЯВКИ НА ВЫДАЧУ ПАТЕНТА НА ИЗОБРЕТЕНИЕ

Изобретение может быть запатентовано в том случае, если оно является новым, имеет изобретательский уровень и промышленно применимо. Новым считается такое изобретение, которое не известно из уровня техники. Изобретение имеет изобретательский уровень, если оно для специалиста явным образом не следует из уровня техники, то есть не является очевидным. Промышленно применимым является то изобретение, которое может быть использовано в промышленности, сельском хозяйстве, здравоохранении и других отраслях народного хозяйства страны.

Для получения охранного документа (патента) оформляется заявка на изобретение, которая должна содержать [17]:

• заявление о выдаче патента;

• описание изобретения, выражающее его сущность и полностью основанное на описании;

• чертежи и иные материалы, если они необходимы для понимания сущности изобретения;

• реферат.


Заявка должна содержать также документ, подтверждающий уплату пошлины в установленном


размере, если автор не испрашивает патент на имя Государственного фонда изобретений России или документ, подтверждающий освобождение от уплаты пошлины. При уплате пошлины в размере, меньшем установленного, кроме документа, подтверждающего уплату пошлины, представляется документ, подтверждающий наличие основа­ний для уменьшения ее размера.

5.3.1. Описание изобретения

Описание изобретения должно раскрывать сущность изобретения с полнотой, достаточной для осуществления, и подтверждать объем правовой охраны, определяемой формулой изобретения.

Описание начинается с названия изобретения и указания индекса рубрики действующей редакции МКИ, к которой относится заявляемое изобретение, и содержит следующие разделы:

• область техники, к которой относится изобретение;


- уровень техники;

• сущность изобретения;

• перечень фигур чертежей (если они прилагаются);

• сведения, подтверждающие возможность осуществления изобретения.


Не допускается замена раздела описания в целом или его части отсылкой к источнику, в котором содержатся необходимые сведения (к литературному источнику, описанию другого изобретения и так далее).

Название изобретения характеризует его назначение, соответствует сущности изобретения и, как правило, определенной рубрике МКИ.

Содержание разделов описания. В разделе описания "Область техники, к которой относится изобретение" указывается область применения изобретения. Если таких областей несколько, указываются преимущественные. В разделе описания "Уровень техники" приводятся сведения об аналогах и прототипе.

К приводимым сведениям о каждом из аналогов, в том числе о прототипе, относятся библиографические данные источника информации, в котором он раскрыт, признаки аналога с указанием тех из них, которые совпадают с существенными признаками заявляемого изобретения, а также указания причин, препятствующих получению требуемого технического результата. Если аналогов несколько, то последним описывается прототип.

В разделе "Сущность изобретения" подробно рассматривается задача, на решение которой направлено заявляемое изобретение, указывается технический результат, который может быть получен при осуществлении изобретения. В этом же разделе указываются все существенные признаки, характеризующие изобретение, с выделением признаков, отличительных от прототипа, и подразделением последних на признаки, достаточные во всех случаях, на которые распространяется испрашиваемый объем правовой охраны, и признаки, характеризующие изобретения лишь в частных случаях, в конкретных формах выполнения или при особых условиях его использования.

Следует показать наличие причинно-следственной связи между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом.

При раскрытии сущности изобретения рекомендуется указать и другие известные заявителю виды технического результата, получение которых обеспечивает данное изобретение, в том числе в частных случаях, в конкретных формах его выполнения или при особых условиях использования.

Технический результат может выражаться, в частности, в уменьшении крутящегося момента, в снижении коэффициента трения, в предотвращении заклинивания, снижении вибрации, в устранении дефектов структуры литья, в улучшении контактов рабочего органа со средой и другое.

В разделе " Сведения, подтверждающие возможность осуществления изобретения" показывается возможность получения указанного в разделе "Сущность изобретения" технического

результата.

Сведения, подтверждающие возможность осуществления изобретения, относящегося к устройству, включают описание устройства в статическом состоянии, раскрывающее его конструкцию. При описании конструктивных элементов устройства даются ссылки на фигуры


чертежей. Цифровые обозначения конструктивных элементов приводятся по мере упоминания в порядке возрастания, начиная с единицы.

После описания устройства в статическом состоянии описывается действие (работа) или способ использования устройства со ссылками на цифровые обозначения элементов конструкции, изображаемых на чертежах, и при необходимости - на иные поясняющие материалы (эпюры, временные диаграммы и так далее).

Если устройство содержит элемент, охарактеризованный на функциональном уровне, и описываемая форма реализации предполагает использование программируемого (настраиваемого) многофункционального средства, то представляются сведения, подтверждающие возможность выполнения таким средством конкретной предписываемой ему в составе данного устройства функции. В случае если в числе таких сведений приводится алгоритм, в частности вычислительный, его предпочтительно представлять в виде блок-схемы или, если это возможно, соответствующего математического выражения.

Сведения, подтверждающие возможность осуществления изобретения, относящегося к способу, включают указание на последовательность действия (приемов, операций) над материальным объектом, а также на условия проведения действия, конкретные режимы (температура, давление и тому подобное), используемые при этом устройства, вещества и штаммы, если это необходимо. При описании способа, характеризующегося применением известных средств (устройств, веществ и штаммов), указываются эти средства, и подтверждается их известность до даты приоритета. При использовании неизвестных средств, приводится их характеристика и в случае необходимости прилагается графическое изображение.

Описание подписывается заявителем или уполномоченным им на это лицом.

5.3.2. Формула изобретения

В формуле приводится характеристика изобретения, выражающая его сущность и служащая для определения объема правовой охраны, предоставляемой патентом.

Формула может быть однозвенной и многозвенной и включать соответственно один или несколько пунктов.

Однозвенная формула применяется для характеристики одного изобретения совокупностью существенных признаков, не имеющей развития или уточнения применительно к частным случаям его выполнения или использования.

Многозвенная формула применяется для характеристики одного изобретения с развитием и/или уточнением совокупности его существенных признаков применительно к частным случаям его выполнения или использования изобретения или для характеристики группы изобретений. Многозвенная формула, характеризующая одно изобретение, имеет один независимый пункт и следующий (следующие) за ним зависимый (зависимые) пункт (пункты).

Формула излагается в виде логического определения изобретения совокупностью всех его существенных признаков. Формула (или каждый пункт многозвенной формулы) излагается в виде одного предложения.

Признаки в формуле выражаются таким образом, чтобы обеспечить возможность их идентификации.

В случае выявления нескольких возможных форм реализации признака, обеспечивающих в совокупности с другими существенными признаками получение одного и того же технического результата, признак целесообразно выражать общим понятием, охватывающим выявленные формы реализации. Если такое понятие отсутствует или обобщение неправомерно, то признак может быть выражен в виде альтернативных понятий.

В формуле устройство характеризуется в статическом состоянии. Допускается, например, указание в формуле на выполнение элемента подвижным, с возможностью реализации им определенной функции и тому подобное.

При использовании глаголов для характеристики действия (приема, операции) как признака способа они излагаются в действительном залоге, в изъявительном наклонении, в третьем лице, во множественном числе (нагревают, увлажняют, прокаливают и тому подобное ) .

Формула изобретения также подписывается заявителем или уполномоченным им на это лицом.


5.3.3. Чертежи, реферат и иные материалы


Чертежи и иные материалы представляются в случае, если они необходимы для понимания сущности изложенного в описании изобретения. Представляемые материалы следует согласовать с текстом описания. Чертежи или иные поясняющие материалы могут быть представлены в виде графических материалов (собственно чертежей, схем, графиков, эпюр, рисунков, осциллограмм и так далее); фотографий, таблиц, диаграмм.

Размеры на чертеже не указываются, при необходимости они приводятся в описании. Каждый элемент на чертеже выполняется пропорционально всем другим элементам, за исключением случаев, когда для четкого изображения элемента необходимо различие пропорций. На одном листе чертежа может располагаться несколько фигур, при этом они четко отграничиваются друг от друга.

Элементы графических изображений обозначаются арабскими цифрами в соответствии с описанием изобретения. Одни и те же элементы, представленные на нескольких фигурах, обозначаются одной и той же цифрой. Ссылочные обозначения, неупомянутые в описании изобретения, не проставляются на чертежах, и наоборот.

Каждое графическое изображение нумеруется арабскими цифрами (фиг.1, фиг.2, и так далее) независимо от вида этого изображения (чертеж, схема, график, рисунок и другое), и нумерации листов в соответствии с очередностью приведения в тексте описания. Если описание поясняется одной фигурой, то она не нумеруется. Графические изображения не приводятся в описании и формуле изобретения.

В правом верхнем углу каждого листа графических материалов указывается название изобретения, в правом нижнем углу - фамилия (фамилии) и инициалы автора (авторов) изобретения.

Реферат представляет собой сокращенное изложение содержания описания изобретения, включающее название изобретения, характеристику области техники, к которой относится изобретение, и/или область его применения, если это не ясно из названия изобретения, характеристику сущности изобретения с указанием достигаемого технического результата. Сущность изобретения в реферате характеризуют путем такого свободного изложения формулы изобретения, при котором сохраняются все существенные признаки. При необходимости в реферат включают чертеж или химическую формулу.

Реферат может содержать дополнительные сведения, в частности указание на наличие и число зависимых пунктов формулы изобретения, графических изображений, таблиц. Средний объем текста реферата - до 1000 печатных знаков.

Библиографические данные источников информации в документах заявки указываются таким образом, чтобы источник информации мог быть обнаружен.

5.3.4. Патентная экспертиза заявки

Патентная экспертиза заявки должна быть проведена в соответствии с Патентным законом Российской Федерации в течение 12-ти месяцев с даты направления заявителю уведомления о принятии заявки к рассмотрению.

Срок проведения патентной экспертизы продлевается:

• при поступлении от заявителя в соответствии с законом [17] измененной по его инициативе формулы изобретения, представленной им до получения им первого запроса патентной экспертизы или ее первого решения, если запрос не направлялся;

• поступление от заявителя дополнительных материалов по запросу органа, осуществляющего патентную экспертизу.


Проверка соответствия заявленного изобретения требованию изобретательского уровня проводится в отношении совокупности его существенных признаков.

Требованию изобретательского уровня не удовлетворяют, в частности, изобретения, предписывающие следующие преобразования:

• дополнение известного средства какой-либо известной частью (частями), присоединяемой (ими) к нему по известным правилам, для достижения технического результата, в отношении которого установлено влияние именно таких дополнений;


• замену какой-либо части (частей) известного средства другой известной частью для достижения технического результата, в отношении которого установлено влияние именно такой замены;

• исключение какой-либо части средства (элемента, действия) с одновременным исключением обусловленной ее наличием функции и достижением при этом обычного для такого исключения результата (упрощение, уменьшение массы, габаритов, материалоёмкости, повышение надежности, сокращение продолжительности процесса и прочее);

• увеличение числа однотипных элементов, действий для усиления технического результата, обусловленного наличием в средстве именно таких элементов, действий;

• выполнение известного средства или его части (частей) из известного материала для достижения технического результата, обусловленного известными свойствами материала;

• создание средства, состоящего из известных частей, выбор которых и связь между которыми осуществлены на основании известных правил, рекомендаций, и достигаемый при этом, технический результат обусловлен только известными свойствами частей этого объекта и связей между ними;

• применение известного устройства, способа, вещества, штампа по новому назначению, если новое назначение обусловлено его известными свойствами, структурой, выполнением и известно, что именно такие свойства, структура, выполнение необходимы для реализации этого назначения.


При установлении соответствия заявленного изобретения всем требованиям, необходимым для признания его патентоспособным, по заявке на изобретение принимается решение о выдаче патента, в котором приводится формула изобретения, предварительно подтвержденная заявителем, если она не совпадает с формулой, представленной в первичных материалах заявки.

Творческие идеи не нуждаются в поддержке авторитетов.

5.4. РЕКОМЕНДАЦИИ ИЗОБРЕТАТЕЛЮ

Гений - один процент вдохновения

и девяносто девять процентов пота.

т. Эдисон


При работе над изобретением подготовка и оформление предложенной идеи отнимает столько сил и времени, что не у всякого изобретателя остается интерес к получению охранного документа на свое изобретение. Существующие рекомендации и инструкции Госпатента России следует рассматривать как закон, в рамках которого надо действовать, чтобы получить патент на свою идею.

Вот несколько советов, как организовать свой труд после того, когда вас уже озарило, когда ясна идея, полезность которой бесспорна, по специально разработанным формам.

5.4.1. Порядок проведения патентного поиска

Патентный поиск оформляют в виде справки об исследовании заявляемого объекта изобретения по специально разработанным формам [9].

Здесь указывается патентная документация, научно-техническая литература и техническая документация. Просмотр патентной документации следует начинать с фонда описаний изобретений к авторским свидетельствам и патентам, выданным в СССР (РФ) (источники информации: изобретения за рубежом, реферативные журналы).

Рекомендуется следующий порядок проведения тематического патентного поиска в патентной документации:

1. Определить полный классификационный индекс рассматриваемого объекта или способа действия по международной классификации изобретений. Отметить близлежащие (сходные)


области и классы. Установить регламент поиска.

2. Выписать в заранее заготовленную таблицу (табл.6) согласно выбранному классификационному индексу все номера авторских свидетельств из годовых указателей и из систематического указателя в конце каждого выпуска журналов реферативной информации ("Изобретения в СССР и за рубежом" и другие).


Таблица 6.


Патентные документы (рабочая таблица).

Полный классификационный индекс МКИ
РФ (СССР) (Бюллетени избирателей)				За рубежом (Реферативные журналы)
№ п\п	Номер а. с.	Год и № Бюллетеня	Примечание	Номер патента	Год и № вып.	Страница	Страна	Примечание

3. Ознакомиться с описаниями всех выписанных изобретений по их номерам в официальных бюллетенях и отметить наиболее интересные, заслуживающие внимания по данному вопросу, направленные на решение поставленной задачи. Условно оценить и проставить важность их рассмотрения в примечании табл. 6 ( - не подходят, - вызывают сомнение, + - подходят, ! - очень близко подходят).

4. Глубоко изучить (5-7 шт.) наиболее подходящие к рассматриваемой теме авторские свидетельства или патенты, переписать их описания, аннотации, формулы изобретения и калькировать (фотографировать и так далее) чертежи. При этом обязательно указать: а) классификационный индекс; б) номер изобретения; в) год. номер бюллетеня; г) авторов и организацию (город).


При необходимости заказать в патентной группе полное описание нужных авторских свидетельств или патентов.


Да, я мудрее их, потому что я знаю, что я ничего не знаю, а они, не зная, думают, что все знают.



5.4.2. Подготовка описания изобретения

При подготовке описания изобретения часто заявители неправильно определяют вид предполагаемого изобретения, характеризуя способ признаками устройства, а устройство - признаками способа или же одновременно вводя в формулу и технологические, и конструктивные признаки, ошибочно синтезируя при этом целое из частей, которые относятся к разным видам объектов.

Следует иметь в виду, что для характеристики устройства используются следующие признаки:

• наличие конструктивного элемента (элементов);

• наличие связи между элементами:

• взаимное расположение элементов;

• геометрическая форма выполнения элемента или устройства;

• форма выполнения связи между элементами;

• параметры и другие характеристики элемента (элементов), их взаимосвязь;

• материал, из которого выполнен элемент (элементы) или устройство в целом; среда, выполняющая функцию элемента.


Необходимо помнить, что не является изобретением выполнение частей механизма разъемными, при условии известности этих частей, когда разъёмность диктуется требованиями, предъявляемыми к этим, механизмам, а конструктивное оформление отдельной части самое элементарное.

К способам как объектам изобретения относятся процессы выполнения действий над материальным объектом (объектами). Поэтому для характеристики способа используются, в частности, следующие признаки:

- наличие действия или совокупности действий;

• порядок выполнения таких действий во времени (последовательно, одновременно, в различных сочетаниях и тому подобное);

• условия осуществления действий, режим, использование веществ (исходного сырья, реагентов, катализаторов и так далее).


Подготовку материалов описания заявки на изобретение рекомендуется выполнять, руководствуясь последовательностью действий, представленной на рис.18, используя заранее заготовленные бланки предподготовки (рис.19).

Описание изобретения с формулой и рисунки являются основными
