Задача 2 (варианты 1-30). Выполнить арифметические действия в двоичной системе счисления и произвести проверку, переведя ответ из двоичной в десятичную систему счисления. Данные для своего варианта взять из таблицы 2.9

Таблица 2.9

Номера вариантов	Сложить	Вычесть	Умножить	Разделить
1.	40 + 27	92 - 55	15 * 5	84 : 6
2.	37 + 51	83 – 30	14 * 10	63 : 7
3.	53 + 29	89 - 44	11 * 9	85 : 17
4.	66 + 21	74 - 37	17 * 6	117 : 9
5.	49 + 34	79 - 22	13 * 7	90 : 10
6.	58 + 32	65 - 30	12* 9	125 : 5
7.	73+ 44	91 - 28	27 * 5	70 : 7
8.	51 + 40	76 -33	22 *7	77 : 11
9.	63 +29	130 – 87	19* 6	143 :6 13
10.	34 + 45	117 -37	14 * 5	130 : 10
11.	49 + 37	122- 50	15 *7	90 : 6
12.	71 + 39	131- 60	26 * 6	119 : 7
13.	53 +22	103 -40	18 * 5	126 : 9
14.	69 +30	129 -70	13 *9	70 : 5
15.	54 +33	105 -31	21 * 10	91: 7
16.	51 +40	109 -38	14 * 7	78 : 6
Номера вариантов	Сложить	Вычесть	Умножить	Разделить
17.	62 + 31	135 -76	11 * 6	115 : 5
18.	79 + 44	98 -33	23 * 5	140 :7
19.	71 +28	119 62	13 * 10	102 : 6
20.	83 + 32	127 -55	14* 9	95 : 5
21.	67 +21	150 -81	11 * 7	180 : 9
22.	43 +68	145- 66	22 * 6	70 : 10
23.	59 +38	141- 70	20 * 5	162 : 9
24.	65 +39	128- 75	18 * 9	130 : 5
25.	80+ 43	151- 76	17 * 7	143 : 13
26.	74 +31	169 -73	21 * 6	140 : 10
27.	57 +46	130 -57	22 * 5	98 : 7
28.	59 +38	109- 46	10 * 7	132 : 11
29.	81 +32	118- 65	20 * 9	108 : 6
30.	69 +34	121 -56	15 * 6	171 : 9

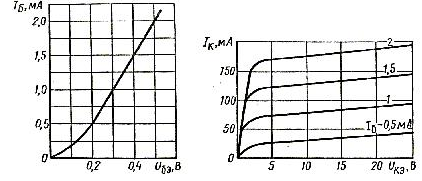

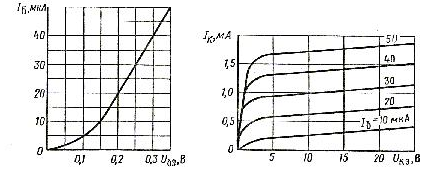

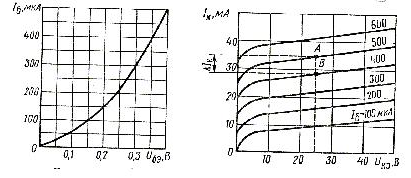

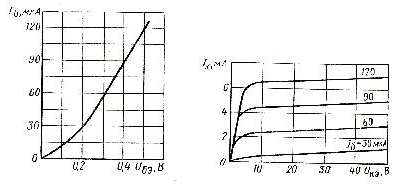

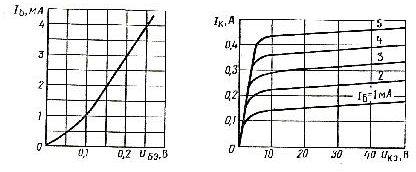

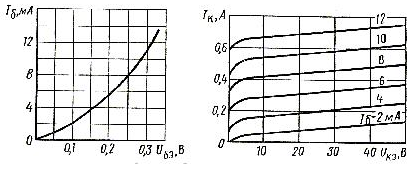

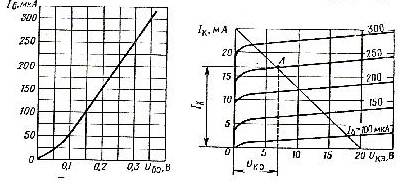

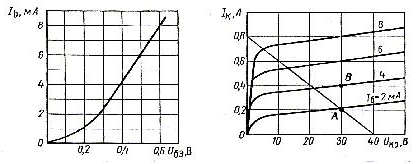

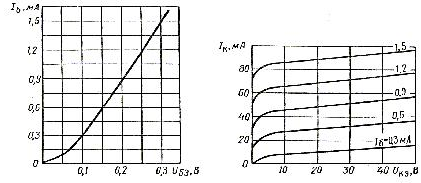

Задача 3 (вариант 1-10). Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходную характеристики, определить коэффициент усиления h21э, величину сопротивлений нагрузки Rк1 и Rк2 и мощность на коллекторе Rк1 и Rк, если известно напряжение на базе Uбэ, напряжения на коллекторе Uкэ1 и Uкэ2 и напряжение источника питания Ек. Данные для своего варианта взять из табл. 2.10.

Таблица 2.10.

Номера вариантов	Номера рисунков	Uбэ, В	Uкэ1, В	Uкэ2, В	ЕК, В
1.	2.1,. 2.2.	0.3	20	30	40
2.	2.3., 2.4	0.2	10	20	40
3.	2.5., 2.6	0.15	20	25	40
4.	2.7., 2.8	0.2	10	20	40
5.	2.9., 2.10	0.1	25	30	40
6.	2.11., 2.12	0.25	5	10	20
7.	2.13.,. 2.14	0.3	5	10	20
8.	2.15., 2.16	0.3	10	20	40
9.	2.17., 2.18	0.25	15	25	40
10.	2.19., 2.20	0.2	5	10	20

Задача 3 (варианты 11 – 20). Для транзистора, включенного по схеме с общим эмиттером, заданы напряжение на базе Uбэ, сопротивление нагрузки Rk и напряжение источника питания Ек. Используя входную и выходные характеристики, определить напряжение на коллекторе Uкэ, ток коллектора Iк, коэффициент усиления Uкэ1 и мощность на коллекторе Рк. Определить также коэффициент передачи тока h21б. Данные для своего варианта взять из табл. 2.11

Таблица 2.11

Номера вариантов	Номера рисунков	Uбэ, В	Rк, кОм	ЕК, В
11.	2.1,. 2.2.	0.3	0.1	40
12.	2.3., 2.4	0.2	0.1	40
13.	2.5., 2.6	0.25	0.05	40
14.	2.7., 2.8	0.25	0.02	40
15.	2.9., 2.10	0.2	0.4	40
16.	2.11., 2.12	0.2	20	20
17.	2.13., 2.14	0.4	0.1	20
18.	2.15., 2.16	0.4	5	40
19.	2.17., 2.18	0.3	0.8	40
20.	2.19., 2.20	0.25	1.0	20

Задача 3 (варианты 21 – 30). В цепь транзистора, включенного по схеме с общим эмиттером, включено сопротивление нагрузки, которое изменяется по величине Rк1 до Rк2. Используя выходные характеристики, определить напряжение Uкэ1 и Uкэ2, коэффициент усиления Uкэ1, мощность на коллекторе Рк1 и Рк2, если заданы ток базы Iб и напряжение источника питания Ек. Данные своего варианта взять из таблицы 2.12.

Таблица 2.12

Номера вариантов	Номера рисунков	Iб	Rк1, кОм	Rк2, кОм	ЕК, В
21.	2.2	4	0.05	0.1	40
22.	2.4	1	0.1	0.2	40
23.	2.6	6	0.05	0.1	40
24.	2.8	10	0.05	0.1	40
25.	2.10	0.6	0.4	1.0	40
26.	2.12	20	10	20	20
27.	2.14	0.5	0.2	0.4	20
28.	2.16	60	5	8	40
29.	2.18	200	1	2	40
30.	2.20	100	1	2	20
