ПРИСПОСОБЛЕНИЯ ДЛЯ СТРОПОВКИ


2.73. При конструировании сборных железобетонных изделий должны предусматриваться приспособления для удобства строповки их грузозахватными устройствами с целью извлечения из формы, а также при погрузочно-разгрузочных и монтажных работах.

Способы захвата и размещение стрелочных приспособлений следует назначать с учетом технологии изготовления и монтажа железобетонного изделия, а также его конструктивных особенностей.

Расположение мест строповки железобетонного изделия определяется, кроме того, расчетом.

2.74. Стропочные приспособления должны отвечать следующим требованиям:

прочности при многократном загибе;

надежной анкеровки в бетоне элемента;

не препятствовать процессу формования элемента;

удобства продевания чалочных крюков или других устройств грузовых стропов;

экономии стали.

2.75. В качестве приспособлений для строповки сборных железобетонных элементов применяют:

инвентарные монтажные вывинчивающиеся петли (рым-болты);

строповочные отверстия со стальными трубками;

стационарные монтажные петли из арматурных стержней.

Строповку железобетонных элементов рекомендуется предусматривать, по возможности, без применения устройств, требующих расхода стали путем образования углублений, пазов, отверстий, а также использования очертания железобетонного изделия (рис. 39). Возможно сочетание двух видов приспособлений для захвата, предназначенных для различных этапов перемещения железобетонного изделия.

2.76. Для монтажных (подъемных) петель элементов сборных железобетонных и бетонных конструкций должна применяться горячекатаная арматура класса Ас-II и класса A-I марок ВСт3сп2 и ВСт3пс2.

В случае, если возможен монтаж конструкций при расчетной зимней температуре ниже минус 40 °С, для монтажных петель не допускается применять сталь марки ВСт3пс2.

2.77. Рекомендуется строповочные петли принимать по типовой серии. Если применение типовых петель невозможно, рекомендуется конструировать унифицированные петли, изготовлять которые можно механизированным способом.

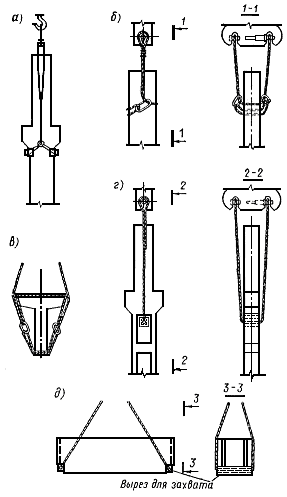

Рис. 39. Способы строповки сборных элементов без применения закладных строповочных устройств

а - захват колонны с консолями; б - захват бесконсольной колонны; в - захват балки; г - захват двухветвевой колонны; д - захват блока

2.78. Если строповочные петли не препятствуют изготовлению сборного элемента (например, при ручном заглаживании поверхности), то их конструкцию и установку следует принимать по рис. 40. При этом предпочтение рекомендуется отдавать более простым в изготовлении типам петель П1 - П3 и лишь в том случае, если эти петли не размещаются в изделии - применять типы П4 - П9.

Размеры этих петель рекомендуется назначать по табл. 11.

Таблица 11

Рекомендуемые размеры строповочных петель, мм

с прямыми ветвями
с отогнутыми ветвями

d
r
a1
a2

6 - 12
20
30
75

14 - 18
30
50
115

20, 22
40
70
155

25, 32
60
100
230

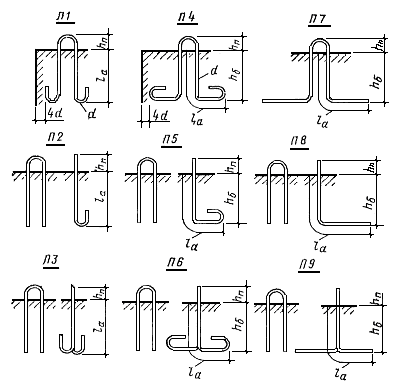

Рис. 40. Рекомендуемые типы строповочных петель

2.79. Для изделий, изготовление которых может производиться с заглаживанием открытой грани механизированным способом, рекомендуется предусматривать петли на других необрабатываемых гранях или располагать проушины петель ниже заглаживаемой грани в углублениях-лунках по рис. 41 («утопленные» петли).

Из условия заведения чалочного крюка стропа в проушину лунку следует располагать со смещением к середине изделия относительно плоскости проушины.

2.80. При малых размерах бетонного сечения, не допускающих устройства постоянной выемки для «утопленной» петли, а также для возможности применения механизированного способа заглаживания открытой грани железобетонного изделия следует применять петли с подающим (рис 42, а) или инвентарным вывинчивающимся (рым-болт) кольцом (рис. 42, б). Диаметр, из которого изготовляется кольцо, должен быть на ступень больше диаметра, требуемого по табл. 12, но не менее 16 мм и изготовляться из стали марки ВСт3сп2.



Диаметр стержня петли d, мм
Размеры, мм

R
а
b
с
l1
l2
h
е

10 - 18
125
30
50
30
145
95
95
25

20, 22
150
40
65
35
177
117
120
30

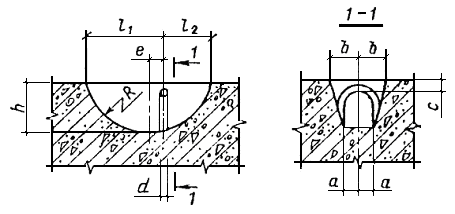

Рис. 41. Конструирование утопленной строповочной петли

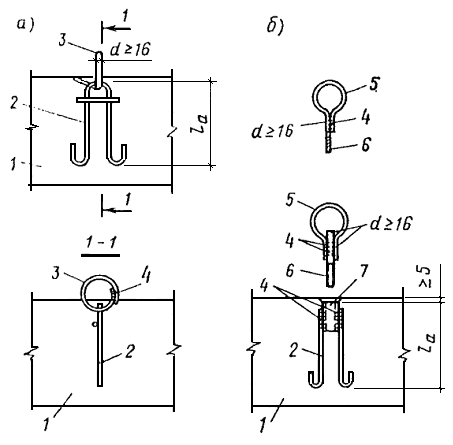

Рис. 42. Конструкция строповочной петли с убирающимся кольцом

а - с падающим стационарным кольцом; б - с инвентарным кольцом 1 - железобетонный элемент; 2 - анкерное устройство строповочной петли; 3 - падающее стационарное кольцо; 4 - дуговая сварка, lшв = 4d с двух сторон; 5 - инвентарная вывинчивающаяся петля (рым-болт); 6 - винтовая нарезка длиной не менее 4d; 7 - стальная трубка с внутренней резьбой

Сварка колец должна производиться электродами Э42-Т или Э46-Т. Сварной шов должен быть двусторонним длиной 4d.

На чертеже изделия с петлей по рис. 42, а следует писать примечание: «После заглаживания поверхности изделия кольцо необходимо поднять в вертикальное положение, а выемку заделать».

На чертеже изделия с петлей по рис. 42, б следует писать примечание: «На период бетонирования и заглаживания поверхности, а также транспортировки изделия внутреннюю резьбу в трубке защитить».

2.81. Расстояние от боковой поверхности хвостового участка петли до поверхности изделия, измеряемое в плоскости крюка, должно быть не менее 4d (см. рис. 40).

2.82. Диаметр стержня петли d в соответствии с приходящимся на петлю нормативным усилием от собственного веса сборного элемента и другие данные, необходимые для конструирования строповочных петель, приведены в табл. 12.

Таблица 12

Нормативное усилие, воспринимаемое одной петлей Рн, тс
Диаметр стержня петли d, мм, из арматуры класса
Выступающая над бетоном часть петли, высота, мм
Внутренний радиус закругления, мм

А-I
Ас-II

0,1
6
-
70
20

0,3
8
-
70
20

0,7
10
-
70
20

0,9
-
10
70
20

1,1
12
-
75
20

1,5
14
12
75
30

2
16
14
80
30

2,5
18
16
80
30

3,1
20
18
100
40

3,8
22
20
105
40

4,9
25
22
175
60

6,1
28
25
180
60

7
-
28
180
60

8
32
-
185
60

8,5
-
32
185
60

Примечания: 1. Нормативную нагрузку от собственной массы сборного элемента, поднимаемого за четыре петли, следует при подборе диаметра стержня петли считать распределенной только на три петли.

2. В случае подъема плоского изделия (например, стеновой панели) за три или большее количество петель, размещенных на одном торце изделия, нормативная нагрузка от собственного веса принимается распределенной только на две петли. Исключение допускается лишь в случае применения приспособлений, обеспечивающих самобалансирование усилий в грузовых стропах.

3. В тех случаях когда гарантируется отсутствие сгиба петли (при монтаже с помощью траверсы с вертикальными стропами), допускается повышать нормативное усилие на петлю в 1,5 раза.

2.83. Минимальную длину заделки строповочной петли lа, и глубину запуска в бетон вертикального участка ветви с отогнутым концом hб в зависимости от прочности бетона на сжатие в момент первого подъема рекомендуется принимать по табл. 13.

Если ветви петли на длине анкеровки не размещаются параллельно, концы их можно раздвинуть на угол до 45° или отогнуть.

Если несущая способность фактически принятой петли больше действующей на эту петлю нормативной нагрузки, то допускается величину анкеровки уменьшить, приняв ее равной lа.у, где

, (15)

где Рн.ф - фактическое нормативное усилие, воспринимаемое одной петлей;

Fа.ф - площадь поперечного сечения стержня, из которого изготовлена фактически установленная петля.

Таблица 13

Прочность бетона элемента на сжатие в момент первого подъема, кгс/см2
Минимальная длина и глубина запуска концов ветвей строповочных петель в бетон элемента

lа
hб

От 70 до 100
35d
25d

Свыше 100 до 200
30d
20d

Свыше 200
25d
15d

Примечание. При применении петель с отогнутыми ветвями из стержней Æ 25 А-I и Æ 22 Ас-II и более величину hб следует увеличить на 20 %.

Уменьшенная величина анкеровки петли должна быть не менее 15d стержня петли и не менее 250 мм.

В формуле (15) значение Рн.ф берется в тс, Fа.ф - в см2, a k принимайся по табл. 14.

Таблица 14

Условия работы петли при подъеме элемента
Значения коэффициента k в формуле (15) при арматуре петли класса

A-I
Ас-II

Сгиб петли возможен
1,08
0,84

Сгиб петли исключается
0,72
0,56

При невозможности обеспечения нормальной или минимальной величины заделки петли следует для ее анкеровки предусматривать приварку ветвей петли к закладным деталям или специальным шайбам, зацепление петли за рабочую арматуру и др.

Надежность принятой анкеровки петли должна подтверждаться расчетом или испытаниями.
