ООО «Вертикаль»


Опалубка стеновая дерево-фанерная

ОСК.Д-3-8.Н


Паспорт




Зеленодольск 2008

Содержание

  1. Назначение…………………………………… 3
  2. Технические характеристики ……………….. 3
  3. Конструкция ………………………………….. 4
  4. Монтаж и демонтаж …………………………..5
  5. Эксплуатация и меры безопасности …………7
  6. Техническое обслуживание ………………….7
  7. Транспортирование и хранение ……………..8
  8. Гарантийные обязательства …………………8
  9. Свидетельство о приемке ……………………8


1. Назначение

Опалубка стеновая дерево-фанерная предназначена для возведения монолитных бетонных и железобетонных конструкций.


2. Технические характеристики


Тип опалубки:
  • Для бетонирования монолитных бетонных конструкций (стен), щитовая, деревянная комбинированная, разборная, универсальная, съемная, неутепленная, не включаемая в расчетное сечение конструкции.


Максимальная высота опалубки .………………….3,0 м.

Ширина щитов………………….………………..до 3,0 м.

Допускаемое давление бетонной смеси ……...8 тс/м2.


Опалубка стеновая дерево-фанерная соответствует 3 классу исполнения по ГОСТ Р 52085-2003.

Климатическое исполнение опалубки У, категория 1 по
ГОСТ 15150-69.


3. Конструкция








  1. Фанера
  2. Балка
  3. Выравниватель
  4. Замок
  5. Клин
  6. Адаптер

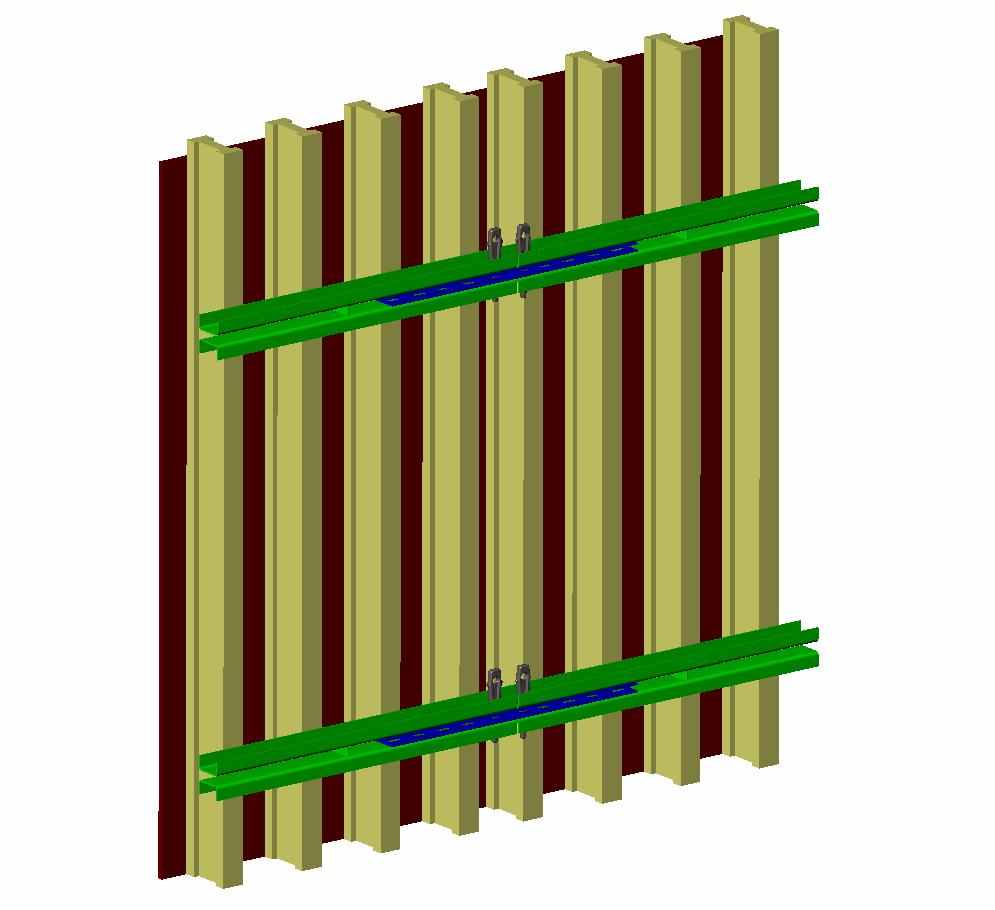

Рис. 1

Опалубка стеновая дерево-фанерная (рис. 1) представляют собой пространственную конструкцию, состоящую из листов
фанеры 1 соединенных саморезами с вертикальными балками 2, выравниватель 3 с помощью адаптеров 6 крепится к балкам 2. Щиты соединяются между собой замками 4 при помощи клиньев 5.





4. Монтаж и демонтаж

Монтаж и демонтаж опалубки должен производится под руководством ответственного производителя работ, который должен:
  • изучить конструкцию;
  • составить схему установки опалубки для конкретного объекта;
  • составить перечень необходимых элементов.

Рабочие, монтирующие опалубку предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа.

4.1 Монтаж щитов.



Рис. 2

На подготовленной площадке собрать щиты нужного размера для чего:
  1. Разложить необходимое количество деревянных балок 6, длинной 3 м, с шагом 0,3-0,4 м до набора необходимой ширины щита;
  2. На балки 6 с помощью саморезов 5 закрепить листы фанеры 7.
  3. Перевернуть собранные щиты фанерой вниз;
  4. На балки 6 смонтировать выравниватели 1 закрепив их адаптерами 2.



4.2 Монтаж и демонтаж опалубки

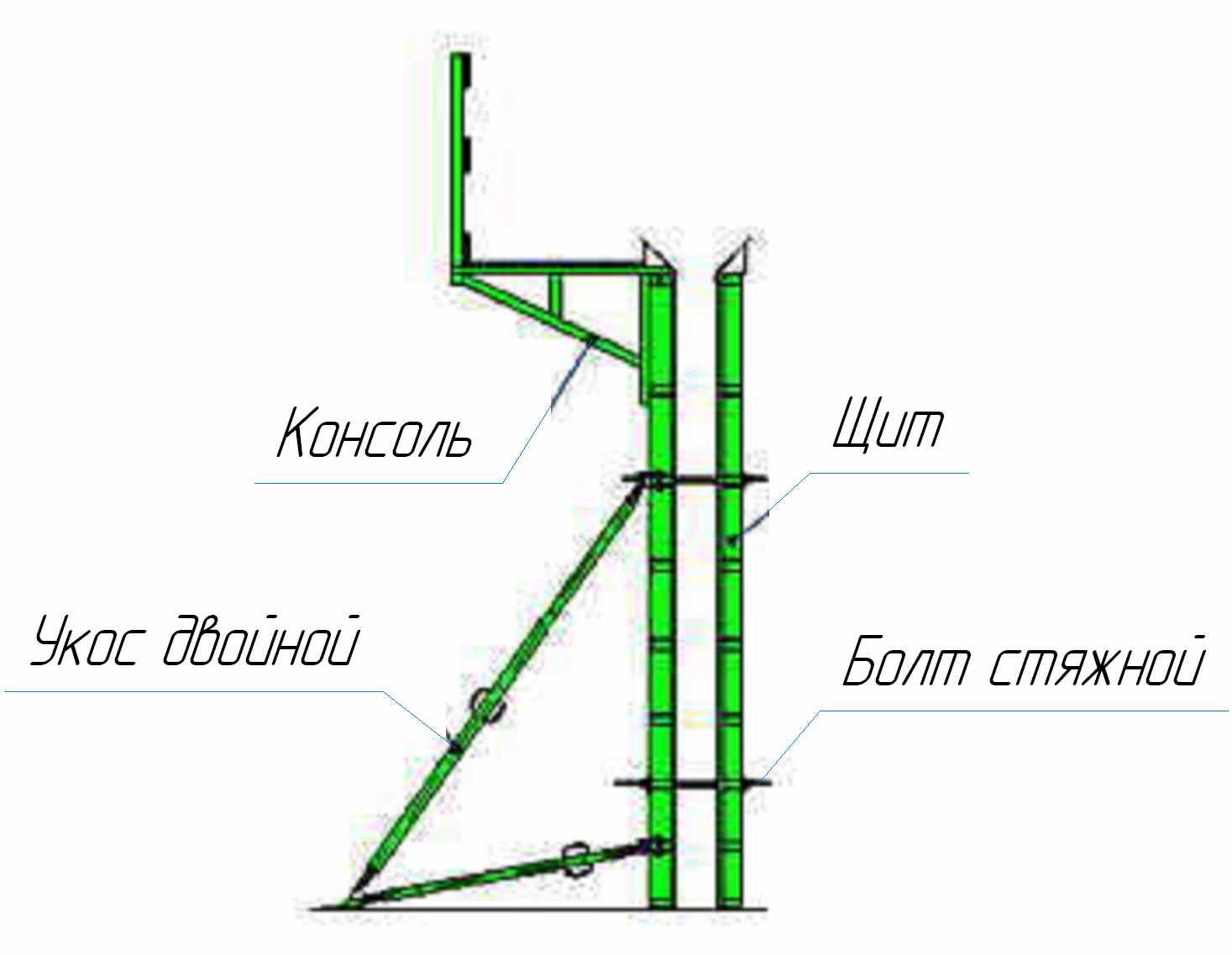

Рис. 3

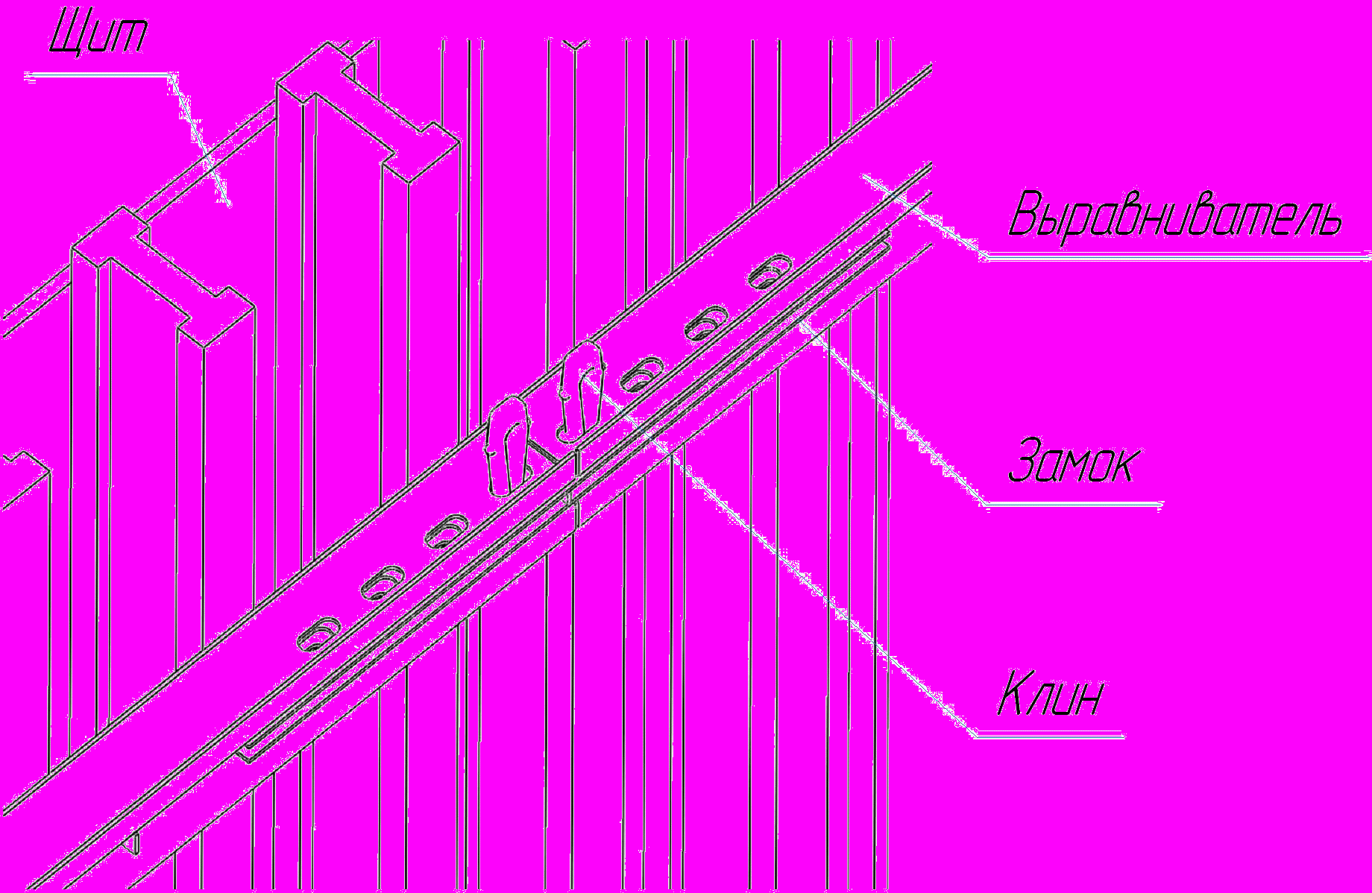

Рис. 4

На месте возведения конструкции собрать опалубку в следующем порядке:
  1. Установить вертикально щит, используя укос двойной (рис.3), опорная площадка которого надежно закреплена к строительной площадке предназначенной для возведения монолитной конструкции, согласно схемы установки опалубки для конкретного объекта;
  2. Установить в отверстия щита болты стяжные и закрепить противоположный щит на заданном расстоянии используя дистанционные трубки.
  3. Смонтировать следующие щиты опалубки, устанавливая на расчетном расстоянии укосы двойные, закрепляя щиты между собой замками и клиньями (рис.4).
  4. Закрепить на расчетном расстоянии консоли, используя подмости и соблюдая правила техники безопасности при работе на высоте.
  5. С помощью регулировочного механизма на укосе двойном выставить щиты вертикально используя строительный уровень или отвес.


Демонтаж производить в порядке обратном монтажу.

5. Эксплуатация и меры безопасности


Опалубочные работы должны производиться в соответствии со СНиП 3.01.01 и проектом производства работ (ППР).

Монтаж и демонтаж опалубки может производиться только при наличии технологической карты или проекта производства работ.

Опалубка дерево-фанерная допускается к эксплуатации только после окончания монтажа. Сдают по акту лицу, назначенному для приемки главным инженером строительства, с участием работника по технике безопасности.

При приемке опалубки в эксплуатацию проверяются:
  • Геометрические размеры и расположение опалубки на соответствии проектной документации;
  • вертикальность установки щитов опалубки;
  • сборка узлов (правильность установки элементов в полном объеме);
  • надежность крепления укосов двойных к щитам опалубки и строительной площадки.

К работам по монтажу и демонтажу опалубки на высоте допускаются рабочие, прошедшие инструктаж.

При монтаже и демонтаже опалубки доступ людей в зону ведения работ, не занятых на этих работах, запрещен.

Для подъема на рабочую площадку должны быть предусмотрены вертикальные или наклонные лестницы.

Кроме требований и мер безопасности настоящего паспорта необходимо также выполнить требования СНиП III—4-80 «Техника безопасности в строительстве», «Требования безопасности при эксплуатации по СНиП 12-03» .

Ответственность за правильную эксплуатацию и соблюдение мер безопасности лежит на потребителе.


6. Техническое обслуживание


Состояние опалубки должно проверяться лицом руководящим работами по сборки опалубки.
В случае обнаружения механических повреждений пользоваться опалубкой запрещается. В случае нарушения покрытия металлических деталей поврежденную поверхность для защиты от коррозии закрасить краской.

Плановый осмотр проводить не реже одного раза в месяц.


7. Транспортирование и хранение

Транспортирование элементов опалубки может осуществляться открытым подвижным (железнодорожным, автомобильным) транспортом без укрытия, в соответствии с правилами перевозок грузов.

Группа условий хранения и транспортирования опалубки должны соответствовать группе 8 (ОЖ3) по ГОСТ 15150.

Хранение опалубки должно осуществляться в соответствии с условиями хранения 4 Ж2, 3 Ж3, 50 Ж4 по ГОСТ 15150

  1. Гарантийные обязательства


Опалубка выпускаются с учетом требований ГОСТ Р 52083-2003

Предприятие-изготовитель гарантирует соответствие опалубки требованиям, предъявляемым настоящим паспортом при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Срок гарантии устанавливается 12 месяцев с начала эксплуатации, но не позднее 18 месяцев с даты изготовления.

Изготовитель в течении гарантийного срока безвозмездно ремонтирует или заменяет элементы опалубки, пришедшие в негодность по вине изготовителя.

Без отметки в паспорте даты продажи и штампа торговой организации претензии не принимаются.


9. Свидетельство о приемке.


Опалубка стеновая ________________________________

(наименование изделия) (обозначение)


Дата выпуска _______________


Подпись _______________

М.П.
