ОТДЕЛЬНЫЕ АРМАТУРНЫЕ СТЕРЖНИ


2.12. Отдельные стержни для армирования конструкций изготовляются из арматуры, сортамент которой приведен в прил. 5 и 6.

2.13. Длина отдельных стержней практически может приниматься любой, так как для реализации отрезков, получающихся при заготовке стержней, их соединяют контактной стыковой сваркой с целью последующей безотходной разрезки. При составлении спецификации арматуры это не учитывается. Длина отдельных стержней ограничивается условиями транспортировки, удобством укладки и пр.

Некоторые часто встречающиеся в практике гнутые арматурные стержни показаны на рис. 1.

2.14. Длины стержней 1 - 9, приведенных на рис. 1, определяются соответственно по следующим формулам:

; (1)

; (2)

; (3)

; (4)

; (5)

; (6)

в стержнях 4 и 6 сторона с составляет:;

(7)

; (7*)

; (8)

; (8*)

. (9)

Элементы прямого отгиба (стержень 7*) составляют:

при

R = 5d: lо.п = 8,35d, tо.п = 6d;

при

R = 10d: lо.п = 16,21d, tо.п = 11d;

при

R = 15d: lо.п = 24,10d, tо.п = 16d;

Элементы наклонного отгиба (стержень 8*) составляют:

при

R = 10d:

a = 30° lо.п = 5,24d, tо.п = 2,68d;

a = 45° lо.п = 7,85d, tо.п = 4,14d;

a = 60° lо.п = 10,47d, tо.п = 5,77d;

при

R = 15d:

a = 30° lо.п = 7,86d, tо.п = 4,02d;

a = 45° lо.п = 11,78d, tо.п = 6,21d;

a = 60° lо.п = 15,70d, tо.п = 8,65d;

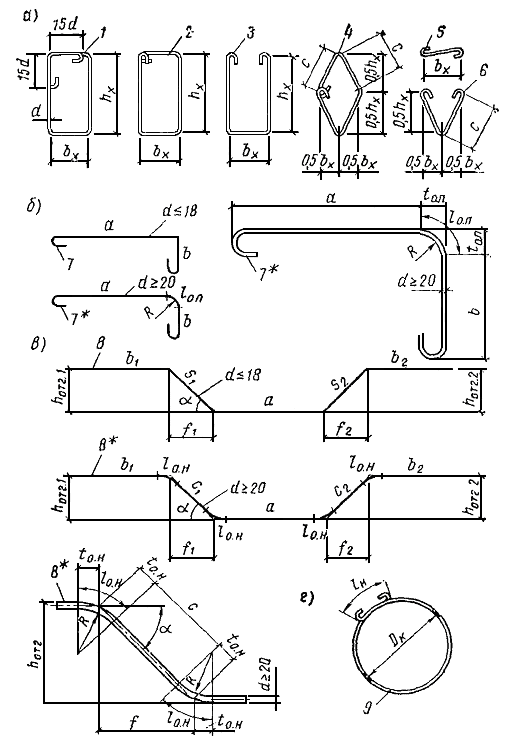

Рис. 1. Гнутые арматурные стержни

а - хомуты и шпильки; б - прямые отгибы; в - наклонные отгибы; г - кольцевой стержень; 1 - хомут элемента, рассчитанного на кручение; 2 - закрытый хомут; 3 - открытый хомут: 4 - ромбовидный хомут; 5, 6 - шпильки; 7, 8 - гнутый стержень диаметром 18 и менее мм; 7*, 8* - то же, диаметром 20 и более мм

Горизонтальная проекция и длина наклонного участка стержни при d £ 18 составляют:

a = 30°: f = 1,73hотг, s = 2hотг;

a = 45°: f = hотг, s = 1,41hотг;

a = 60°: f = 0,58hотг, s = 1,15hотг,

а при d ³ 20 составляют:

a = 30°: f = 1,73(hотг - d), c = 2hотг;

a = 45°: f = hотг - d, c = 1,41(hотг - d) - 2tо.п;

a = 60°: f = 0,58(hотг - d), s = 1,15(hотг - d) - 2tо.п.



Рис. 2. Размеры крюков и лапок на концах круглых гладких стержней рабочей арматуры

a - крюк; б - лапка

2.15. Стержни периодического профиля выполняются без крюков.

Растянутые гладкие стержни, применяемые в качестве вязаной арматуры, должны заканчиваться полукруглыми крюками, лапками или петлями.

2.16. Размеры крюков и лапок на концах стержней приведены на рис. 2.

Добавка к длине стержня на крюки или лапки Dк принимается по табл. 1, а на крюки к длине хомута Dх - по табл. 2.

Таблица 1

Число крюков (лапок)
Добавка на крюки и лапки Dк, мм, к длине продольного стержня при диаметре стержня, мм

6
8
10
12
14
16
18
20
22
25
28
32
36
40

На 1 крюк или 1 лапку 6,25d
40
50
70
80
90
100
110
130
140
160
180
200
230
250

На 2 крюка или 2 лапки 12,5d
80
100
130
150
180
200
230
250
280
310
350
400
450
500

Таблица 2

Диаметр охватываемых хомутом продольных стержней, мм
Добавка Dх мм, к длине хомута на один крюк при диаметре хомута, мм

6 - 10
12

£ 25
75
90

28, 32
90
105

36, 40
105
120

При конструировании стержней, оканчивающихся петлями, диаметр петли может определяться из условия смятия бетона по следующей формуле:

(10)

или по табл. 3, где приведены значения Dп/d.

Петли с диаметрами Dп > 20d применять не рекомендуется.

Здесь Dп - диаметр петли в свету;

c - расстояние между плоскостями петель в осях стержней петли;

a - расстояние от оси стержней в плоскости петли до ближайшей грани элемента.

2.17. Стержни отдельных позиций могут быть простыми, состоящими из стержня одного диаметра, или в целях экономии арматурной стали составными, состоящими по длине из стержней двух-трех разных диаметров, соединенных контактной стыковой сваркой (рис. 3). Составными могут быть только стержни из горячекатаной арматуры периодического профиля.

Таблица 3

Расположение петли в теле железобетонного элемента
Относительный диаметр петли Dп/d из арматуры класса

A-I
А-II
А-III

в железобетонных элементах из бетона марки

150
200
230
300
350
400
450
500
600
200
250
300
350
400
450
500
600
250
300
350
400
450
500
600

c = 2d или а = 2d
-
-
-
20
17
15
14
12
11
-
-
-
-
20
18
16
14
-
-
-
-
-
20
18

c = 3d или а = 3d
-
-
20
17
14
13
11
10
9
-
-
-
18
16
15
13
12
-
-
-
-
18
17
15

c = 4d или а = 4d
-
-
18
15
13
11
10
9
8
-
-
19
17
15
13
12
11
-
-
-
19
17
15
13

c = 5d или а = 5d
-
-
17
14
12
11
10
9
8
-
-
18
16
14
12
11
10
-
-
20
17
16
14
12

c = 6d или а = 6d
-
18
15
12
10
9
8
7
7
-
19
15
13
12
11
10
8
-
19
17
15
13
12
11

c = ∞
19
15
12
10
9
8
7
6
5
19
16
13
11
10
9
8
7
20
16
14
12
11
10
9

Диаметры составного стержня и расположение в нем стыков определяются расчетом в соответствии с эпюрой действующих в конструкции усилий. Отношение диаметров стыкуемых стержней может приниматься .

В спецификациях арматуры следует давать привязку сварных стыков в пределах составного стержня.

2.18. При необходимости (например, стесненность) допускается располагать арматурные стержни попарно без зазора (рис. 4). При назначении расстояний между спаренными стержнями, при определении длины их анкеровки и нахлестки они должны рассматриваться как условный стержень с приведенным диаметром ,

где d1 и d2 - номинальные диаметры сближаемых стержней. При стержнях одинакового диаметра приведенный диаметр можно определить по формуле dпр = 1,41d.



Рис. 3. Составные отдельные стержни

а - для применения в балках; б - для применения в колоннах, подпорных стенках и т.п.; 1 - контактная стыковая сварка



Рис. 4. Групповое расположение стержней

а - вертикальные группы; б - горизонтальные группы; 1 - групповой стержень; 2 - железобетонный элемент; 3 - хомут
