Отдельные указания по конструированию элементов подвальных помещений

3.153. Конструирование монолитного сопряжения стены подвала с днищем производится по рис. 116.

3.154. Монолитное сопряжение ригеля с железобетонной стеной подвала следует выполнять по рис. 117. Вертикальные стержни стены следует доводить до верха ригеля. Верхняя арматура ригеля заводится в стену и отгибается вниз в плоскости наружной арматуры стены. При этом величина запуска арматуры ригеля в стену l_с определяется по формуле

, (25)

где n - число участвующих в работе стыка стержней стены, определяемое по формуле ;

t - шаг стержней стены;

R_а.ст, R_а.р -расчетное сопротивление арматуры соответственно стены и ригеля растяжению;

F_а, f_а - площадь сечения соответственно всех заводимых в стену верхних опорных стержней ригеля и одного стержня стены;

l_ан - длина анкеровки стержней стены, принимаемая в соответствии с п. 2.40 настоящего Руководства.

Если стержни стены и ригеля приняты из арматурной стали одного класса, то

;



Рис. 116. Армирование стен и днища подвалов (приямков и т.п.)

1 - сетки; 2 - поддерживающий каркас; 3 - уголковая (гнутая) сетка; 4 - стыковая сетка; 5 - армоблок; 6 - шов бетонирования



Рис. 117. Схема армирования узла сопряжения ригеля перекрытия со стеной подвала

ПОДПОРНЫЕ СТЕНЫ

3.155. Подпорные стены предназначаются для удержания насыпного грунта в вертикальном положении.

Конструкция подпорных стен обычно принимается уголкового сечения из гладких плит или из плит с ребрами (контрфорсами). Гладкие вертикальные стены применяют при относительно небольшой высоте удерживаемого грунта - примерно до 4 - 4,5 м. При большей высоте рекомендуется со стороны грунта устраивать в стене контрфорсы.

Горизонтальные плиты уголковых стен выполняются гладкими или с так называемой шпорой, то сеть с ребром, выступающим вниз вдоль всей горизонтальной плиты.

3.156. Подпорные стены могут выполняться монолитными или сборными.

Гладкие вертикальные элементы монолитных подпорных стен уголкового вида конструируют обычно переменной толщины. При этом вверху толщину назначают не менее 100 мм, а внизу принимают по расчету. Горизонтальные плиты также выполняют, как правило, переменной толщины.

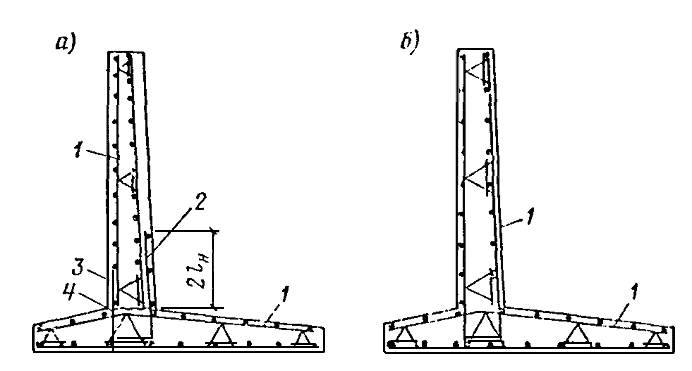

Рис. 118. Схема армирования подпорных стен самонесущими арматурными блоками

а - при раздельном бетонировании подошвы и стенки; б - при одновременном бетонировании подошвы и стенки; 1 - арматурный блок; 2 - уголковая рабочая стыковая сетка; 3 - плоская стыковая сетка; 4 - шов бетонирования

3.157. Толщина защитного слоя бетона для рабочей арматуры подпорных стен при отсутствии грунтовых вод принимается для вертикальных элементов не менее диаметра рабочей арматуры и не менее 30 мм, а для горизонтальных плит - как в фундаментах (см. п. 3.26 настоящего Руководства).

3.158. Армирование подпорных стен высотой 3 м и более рекомендуется осуществлять пространственными арматурными каркасами (рис. 118).

При высоте стенок до 3 м арматуру рекомендуется конструировать, предусматривая навешивание сеток непосредственно на опалубку.

3.159. Для экономии арматурной стали при конструировании гладких протяженных подпорных стен армирование вертикальных плит этих стен рекомендуется выполнять двумя зонами. При этом на всю высоту стены устанавливается сетка с вертикальной рабочей арматурой, которая требуется в верхней зоне. В нижней зоне устанавливается дополнительная сетка также с вертикальными рабочими стержнями. Площадь сечения рабочей арматуры в обеих сетках устанавливается в соответствии с требованиями расчета нижней зоны стены. Сечение, где обрываются стержни вертикальной арматуры нижних сеток, устанавливается расчетом.

Горизонтальные плиты, как правило, армируются сетками без обрыва стержней. Пример армирования гладкой подпорной стены см. на рис. 119.

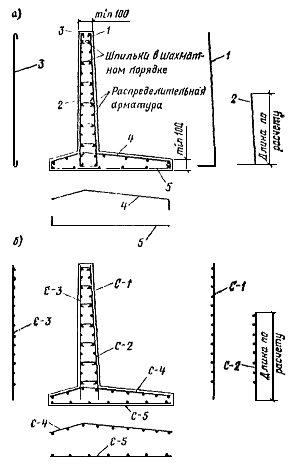

Рис. 119. Схема армирования монолитной гладкой подпорной стены

а - сдельными стержнями; б - сварными сетками; 1 - 5 - арматурные стержни; С-1 - С-5 - сварные сетки

Примечание. Стержень поз. 3 и сетку С-3 ставить при толщине сетки более 150 мм

3.160. Монолитные подпорные стены с ребрами (контрфорсами), как правило, выполняются с постоянной толщиной вертикальной горизонтальной плиты. Эти плиты конструируются по правилам конструирования плит, опертых по трем сторонам, которые изложены в разделе «Плиты».

Ребра армируют продольной (наклонные рабочие и боковые вертикальные конструктивные стержни) и поперечной (горизонтальные хомуты) арматурой в виде отдельных стержней или сварных сеток. Пример подпорной стены с контрфорсами приведен на рис. 120.

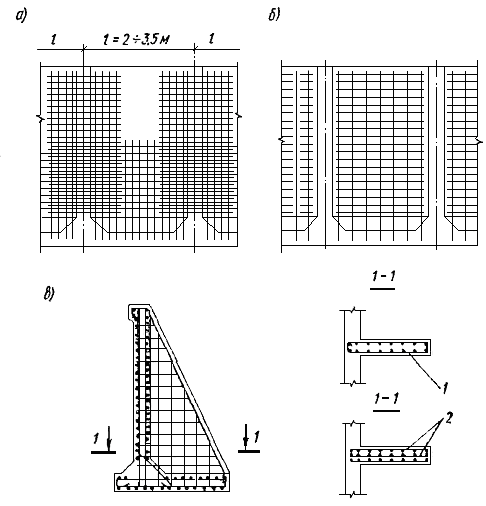

Рис. 120. Пример конструирования монолитной подпорной стены с контрфорсами

а - опорные сетки; б - пролетные сети; в - армирование контрфорса; 1 - вязаная арматура; 2 - сварные сетки
