Современное строительство в мире базируется на возведении зданий и сооружений из монолитного и монолитно-сборного железобетона
| Вид материала | Документы |
- Аннотация дисциплины, 58.66kb.
- Дисциплина учебного плана подготовки специалиста Специальность 271101. 65 «Строительство, 18.47kb.
- Аннотация к рабочей программе учебной дисциплины, 29.71kb.
- Проектирование зданий и сооружений I и II уровня ответственности разработка разделов, 132.39kb.
- Опыт сборно-каркасной технологии использования железобетонных конструкций, 55.04kb.
- Рабочая программа дисциплины «Архитектура зданий» для специальности 270103 «Строительство, 762.93kb.
- Перечень теоретических вопросов на междисциплинарный государственный экзамен по направлению, 64.21kb.
- Программа семинара (в программе возможны уточнения) 21 апреля, 43.77kb.
- График курсового проектирования по дисциплине «Технология и организация строительного, 158.99kb.
- План для самостоятельной работы по специальности спо 270802 «Строительство и эксплуатация, 104.67kb.
Цепилова Ирина Анатольевна
Директор Научно-технического центра
ООО «Полипласт-УралСиб»
Специфика и опыт применения добавок компании «Полипласт» в монолитном домостроении
Современное строительство в мире базируется на возведении зданий и сооружений из монолитного и монолитно-сборного железобетона. Надёжной основой этих строительных технологий в России является устойчивое отечественное производство высококачественного бетона и сборных железобетонных изделий и конструкций.
Основные показатели строительства неизменны – темпы, качество и стоимость, т. е. строителей оценивают по тому, как быстро, хорошо и насколько дорого они строят. Темпы и эффективность современного монолитного и монолитно-сборного возведения зданий и сооружений могут быть существенно повышены при условии применения интенсивной и ресурсосберегающей технологии строительства.
Качество строительства определяют строительные материалы, в первую очередь – бетон и железобетон, роль, которых, как основных конструкционных материалов, с развитием строительства все более возрастает. Но широко применяемые бетоны на отечественных портландцементах по темпам твердения и прочностным показателям очень уязвимы.
Всесезонность строительства, его высокие темпы и требуемые показатели качества бетона при отрицательной температуре воздуха могут быть обеспечены при осуществлении комплекса мероприятий: уход за бетоном, применение качественных материалов.
Для этого предлагается, Вашему, вниманию ряд добавок выпускаемых компанией ООО «Полипласт-УралСиб» для монолитного строительства в летние и зимние периоды.
Сейчас в строительстве из бетона действуют несколько основных факторов:
- Повышение требований к строительным конструкциям (увеличение этажности строительства, усложнение пространственной конфигурации конструкций), и как следствие, к бетону практически по всем параметрам;
- Повышение долговечности бетонных конструкций;
- Повышение требований к экологической чистоте используемых при производстве бетона материалов;
Эти требования сталкиваются с экономической действительностью: сырье и энергия дорожают, а конкуренция растет.
Чтобы работать в этих условиях производителям бетона приходится подбирать составы со сравнительно низкой себестоимостью и высокой технологичностью. Сделать это можно, только используя специальные модификаторы бетона, действие которых направлено именно на те особенности бетонной смеси и бетона которые требуются для конкретного заказчика.
ПФМ-НЛК
полифункциональный модификатор бетона
Продукт разработан Якутским Государственным проектным научно-исследовательским институтом строительства.
Это комплексная добавка на основе пластифицирующего, воздухововлекающего и гидрофобизирующего компонентов.
Предназначен для использования в качестве добавки к тяжелому бетону с целью получения бетонов высокой морозостойкости из высокоподвижных вплоть до литых бетонных смесей, применяемых для изготовления сборных и монолитных железобетонных конструкций, зданий и сооружений различного назначения, включая промышленные, гражданские, гидротехнические, мостовые, дорожные и аэродромные.
Все представляют себе климат Якутии (это вечная мерзлота).
Задача еще усложняется тем, что там известняковые щебни. Щебень самолетом завозить проблематично. Разработка этого продукта – это дело вынужденное климатическими условиями.
Таблица №1
| Название | Полипласт-МБ |
| Классификация по ГОСТ 24211-2003 | Пластификатор первой группы |
| Полное название | Комплексная органо-минеральная добавка для бетонов и строительных растворов «Полипласт-МБ» |
| Номер ТУ | ТУ 5745-013-58042865-06 |
| Описание | Добавка «Полипласт-МБ» применима для получения товарных бетонов и для производства сборных конструкций из высокопрочного бетона В20 и выше, напорных железобетонных труб; для изготовления на стендах густоармированных конструкций(типа ферм, балок, колонн, свай), плит и панелей в кассетах, на поточно-агрегатных и конвейерных линиях, при возведении ответственных конструкций монолитных сооружений с повышенной степенью армирования и сложной конфигурацией, а также для получения сухих строительных смесей и производства легкого бетона. |
| Эффективность применения | При постоянном В/Ц отношении: -повышение проектной прочности бетона на 10-30%, при этом возможна экономия цемента на 10-25%; -получение подвижных литых смесей от П1 до П5, с одновременным увеличением прочности бетона на 15-30% Получение при водоредуцировании (снижении расхода воды на 15-30%) в равноподвижных смесях увеличения прочности бетона в возрасте 28 суток достигает 40-80%(при соответствующем подборе состава бетона). |
| Дозировка и особенности применения | Рекомендуемая дозировка добавки в бетонные смеси, в строительные растворы, а также в производство строительных смесей 1-3% от массы вяжущего по сухому веществу. В производстве легкого ячеистого бетона, а также на пенобетоны рекомендуемая дозировка 0,08-0,3%. |
| Результаты испытаний | Результаты испытаний образцов бетона с добавкой представлены на рис.1 и рис.2 |
Кинетика зависимости набора прочности бетона с добавкой «Полипласт-МБ» приведена на рис. 1 и на рис. 2 с расходом цемента 350 кг/м3 и 500кг/м3
Исходные материалы:
- ПЦ500-ДО Сухой Лог, соответствующий ГОСТ 10178-85;
- Песок Басьяновского карьера и Отсев Ревдинского карьера испытывали по ГОСТ 8735-88 «Песок для строительных работ. Методы испытаний».
Оценивали в соответствии с ГОСТ 8736-93 «Песок для строительных работ. Технические условия»;
- Щебень гранитный Ревдинского карьера фр.5-20 испытывали по ГОСТ8269.0-97 «щебень и гравий из плотных горных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний»
Оценивали в соответствии с ГОСТ8267-93 «Щебень и гравий из плотных горных пород для строительных работ»;
- Вода, соответствующая ГОСТ 23732-79.

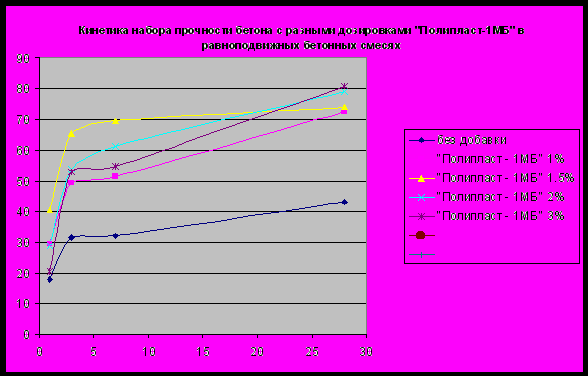

Рисунок 1
Рисунок 2
Все суперпластификаторы обладают ярковыраженным водоредуцирующим действием.
Реламикс
Бетоны на ряду с безусловными достоинствами обладают существенными недостатками-длительным сроком твердения со всеми вытекающими из этого негативными производственно-технологическими и экономическими последствиями.
Наша компания предлагает комплексную добавку для значительного сокращения режима тепловлажностной обработки или беспрогревной технологии изготовления изделий из бетонов на рядовых цементах. Основная задача предлагаемой комплексной добавки – ускоренный набор прочности в первые трое суток твердения бетона, что позволяет снизить энергозатраты на производство, увеличить оборачиваемость форм и выпуск готовой продукции.
Таблица №4
| Название | Реламикс-М |
| Классификация по ГОСТ 24211-2003 | Классификация и общие технические условия» для пластифицирующих – водоредуцирующих добавок – суперпластификаторов (ранее пластификаторов I группы) и группе ускорителей. |
| Полное название | комплексная пластифицирующая добавка для бетонов и строительных растворов «Реламикс-М» (суперпластификатор и ускоритель твердения) |
| Номер ТУ | ТУ 5745-016-58042865-2006 |
| Описание и основные эффекты | Применение комплексной добавки «Реламикс-М» в бетонные смеси и строительные растворы обеспечивает: -раннюю распалубочную прочность при производстве монолитных работ; -сокращение продолжительности и снижение температуры тепловлажностной обработки; -изготовление изделий и конструкций по беспропарочной технологии. При водоредуцировании (снижении расхода воды на 15-20%) в равноподвижных смесях, увеличение прочности бетона в первые трое суток нормального твердения не менее 40 – 50%, а в возрасте 28 суток прирост прочности составляет 20 %. Помимо ускорения твердения комплексная добавка «Реламикс-М» позволяет: -повысить проектную марку бетона на 15 – 25%; -на 7 – 15% снизить расход цемента при сохранении марочной прочности; -получить подвижность бетонной смеси от П1 до П5, с одновременным увеличением прочности бетона в первые двое суток нормального твердения на 15 – 20 %. Комплексная добавка «Реламикс-М» применима для получения товарных бетонов и для производства сборных конструкций из высокопрочного бетона В20 и выше, напорных железобетонных труб, для изготовления на стендах густоармированных конструкций (типа ферм, балок, колонн, свай), плит и панелей в кассетах, на поточно-агрегатных и конвейерных линиях, при возведении ответственных конструкций монолитных сооружений с повышенной степенью армирования и сложной конфигурацией. |
| Дозировка и особенности применения | Рекомендуемая дозировка добавки в бетоны и растворы составляет 0.6 – 1.5% от массы вяжущего в пересчете на сухое вещество. |
| Результаты испытаний | Результаты испытаний образцов бетона с добавкой представлены в Таблице №5. |
Таблица№5
Кинетика набора прочности с добавками «Реламикс» и «Реламикс-М»
| № | Наименование добавки | Расход материалов кг/м3 | Свойтсва бетонной смеси | Прочность бетона на сжатие, МПа | |||||||
| Цемент | Щебень | Песок | В/Ц | О.К. | R1 | R3 | R7 | R28 | ТВО | ||
| 1 | Контрольный состав | 347 | 1139 | 713 | 0,646 | 12 см | 3,79 | 5сут 15,52 | 17,29 | 21,63 | 14,63 |
| 2 | Реламикс-М; 1% | 352 | 1156 | 724 | 0,567 | 10 см | 10,79 | 26,24 | 27,4 | 38,1 | 28,58 |
| 3 | Реламикс; 0,8% | 350 | 1149 | 720 | 0,554 | 11 см | 13,27 | 25,65 | 32,69 | 35,28 | 29,3 |
| Исходные материалы: -ПЦ500Д0 Сухой Лог, ГОСТ10178-85 -Песок Басьяновский Мкр=1,16, ГОСТ8736-93 -Щебень Ревдинский фр.5-20, ГОСТ8267-93 Режим ТВО: 3-3-8(800С) | |||||||||||
Для обеспечения строительных работ в зимнее время наша компания выпускает комплексные добавки для бетонов и строительных растворов с противоморозным эффектом «Криопласт СП15-1» и «Криопласт П25-1»
«Криопласт СП15-1» позволяет:
• работать с бетонами и растворами при температуре окружающего воздуха до -15ºС;
• обеспечить интенсивный набор прочности бетона в начальный период твердения при активной тепловой обработке при температуре до -15ºС;
• ускорить набор прочности бетона при термосном выдерживании в зимний период;
• увеличить подвижность бетонной смеси от П1 до П5 без снижения прочности и долговечности бетона (при неизменном содержании воды и цемента).
Суперпластификатор с противоморозным эффектом КРИОПЛАСТ СП15-1 производится в сухой и жидкой форме: в виде водорастворимого порошка коричневого цвета или водного раствора темно-коричневого цвета, имеющего концентрацию не менее 32%. Отпускная концентрация на нашем заводе составляет 35%.
Отзыв о использовании добавки «Криопласт СП15-1» предприятием «Мостаф-Инвестстрой».
Перед тем как ввести в производство добавку , были проведены опытные замесы бетона и раствора с комплексной добавкой «Криопласт СП15-1» для определения оптимального количества, которое составило 0,87% от массы цемента для бетона марки БСГ В 25 и 0,75% для раствора М100. При этом использовался цемент ПЦ400Д20.

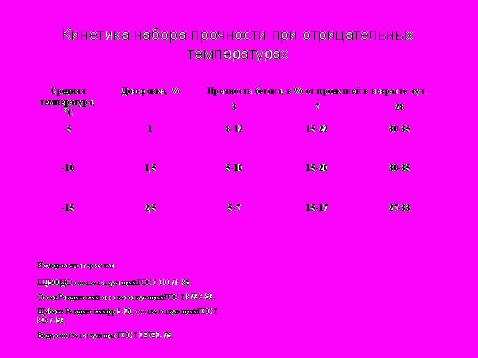

При лабораторных испытаниях на прочность БСГ П3 при температуре -50С была выведена следующая кинетика твердения:
3 суток – 12%
7суток – 20%
28суток – 33,5%
При испытании раствора М100 :
3суток – 11,5%
7суток – 20%
28суток- 34%
Непосредственно на бетонном узле добавка вводится в виде раствора рабочей концентрации одновременно с первыми порциями воды затворения. Бетонная и растворная смеси приготовленные с применением данной добавки обладают более лучшей удобоукладываемостью.
Комплексную противоморозную добавку «Криопласт П25-1» рекомендуется применять:
- для изготовления сборных железобетонных конструкций и бетонных изделий на открытых полигонах в зимнее время.
- для производства бетонных работ при возведении монолитных конструкций с применением активной тепловой обработки или термосного выдерживания при температуре до минус 25 °С;
- для замоноличивания стыков железобетонных конструкций при возведении сборных и сборно-монолитных зданий;
Твердение бетона с добавкой «Криопласт® П25-1» в зимних условиях обеспечивается за счет значительного снижения водосодержания в бетонной смеси. Добавка «Криопласт® П25-1» обеспечивает приготовление бетонной смеси, её транспортировку, укладку, уплотнение и выдерживание бетона в зимнее время до начала активной тепловой обработки (электропрогрев, греющая опалубка, инфракрасный прогрев и др.) или до устройства теплоизоляции при термосном выдерживании и не способствует образованию высолов на поверхности бетона и раствора.
Наши противоморозные добавки не оказывают коррозионного воздействия на арматуру в бетоне.
