5.3 Рекомендації по збору та установці габіонних матраців


5.3.1. Збір


Розпакуйте габіонні матраци, які доставляються в пакетах.

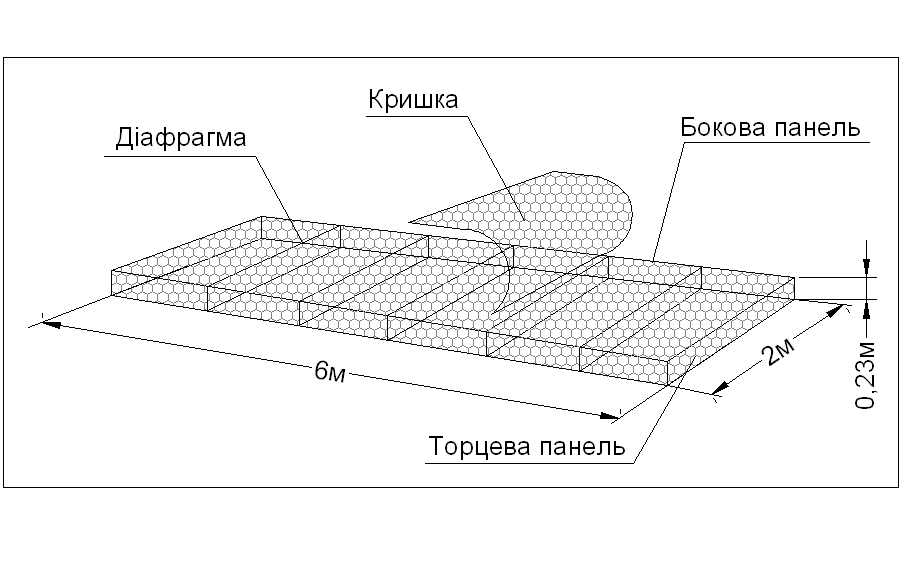

1. Розкладіть матрац на жорсткій рівній ділянці та розпряміть нерівності.


2. Підніміть вертикально бокові сторони, передню та задню панелі, а також діафрагми.


Перевірьте, щоб висота обох боковин була однакова.

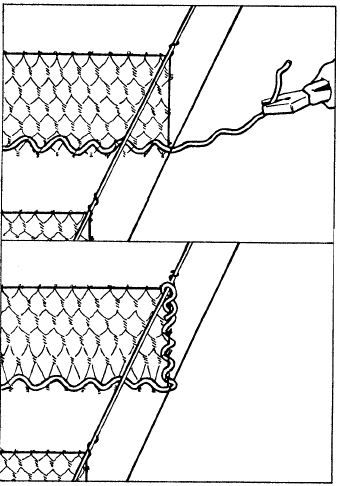

3. Підніміть діафрагми вертикально на висоту боковин та прив`яжіть їх до боків короткими відпусками дроту армування, зачепивши за дріт армування боковини, який проходить по верхній кромці.


4. Візьміть кінець дроту, яким прив`язана діафрагма до дна габіона, потягніть його на себе та використовуйте цей кінець для прив`язки діафрагми до боків. Протягуйте стільки дроту, скільки необхідно для прив`язки діафрагми. Прив`язка повинна бути виконана безперервним дротом, але не відокремленими короткими зв`язками. Передня та задня панелі загибаються на необхідну ширину так, щоб кінці боків та цих панелей були на одному рівні і прив`язуються до боків. Потім матраци укладаються поверх геотектиля. Укладку необхідно проводити обережно та недопускати поривів геотекстиля дротом.

Виконуйте кінцеву установку матраців у їх проектне положення та надійно зв`яжіть їх один з одним.

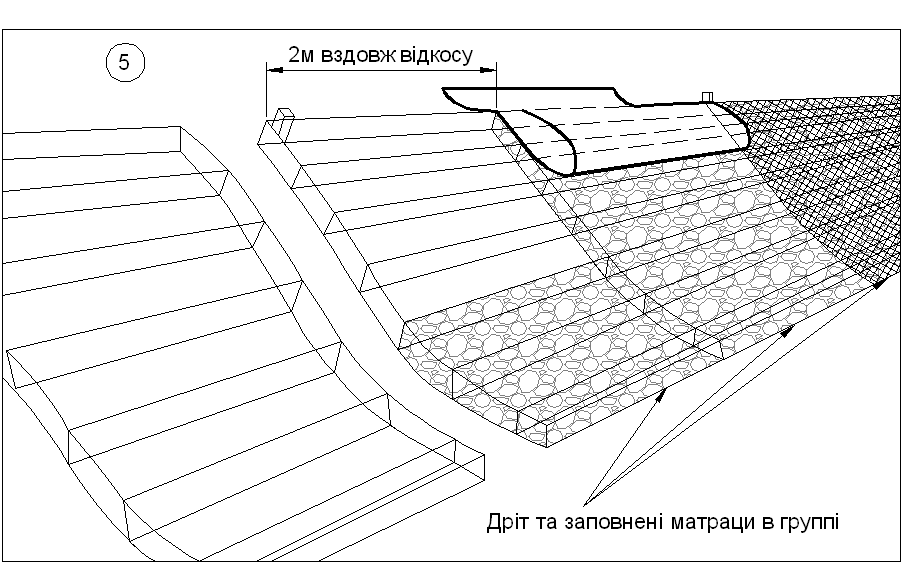

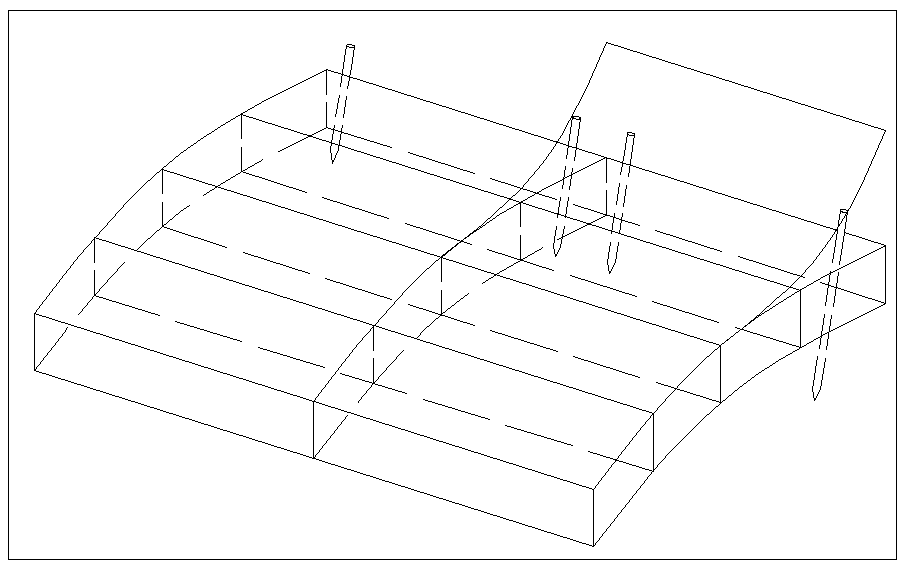

На схилах матраци повинні вкладатися двохметровим боком вгору та зкріплятися у верхніх кутах дерев`яними колами.

Матраци ув`язуються один з одним порожніми, якщо вони заповнені, то ув`язку провести неможливо.

6. Заповнення матраців камінням виконується або вручну, або за допомогою якого-небудь механізма. На схилах матраци заповнюються знизу вгору. Каміння – заповнювач повинне бути міцним та мати розмір між 75мм та 2/3 товщини матрацу. Для робіт на морі розмір повинен бути min 150мм. Заповнюються матраци послідовно один за другим. При цьому кілька порожніх матраців повинні бути зв`язаними та готовими до виконання неперервних робіт.

Заповнений габіон повинен бути трішки переповненим, враховуючи можливу осадку каміння.

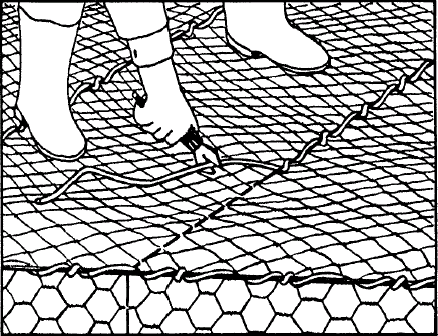

7. Після заповнення закріпіть кришку габіона в кутах матраца, а потім надійно прив`яжіть її до верху боків і діафрагм. При цьому зв`язку необхідно вести чергуванням одинарної та подвійної петель.

При наявності декількох вже заповнених матраців прив`язка кришок може здійснюватись одночасно на двох суміжних матрацах.

Круті схили 8. Коли матраци укладуються на схилах більш 1:1,5, вони повинні бути надійно закріпленими дерев`яними колами (палями) до грунту на верху відкоса через 2м або через будь-яку необхідну відстань. На схилах з піску або з м`яких грунтів, коли повинні залишатися забитими під час робот по заповненню габіонів і після.

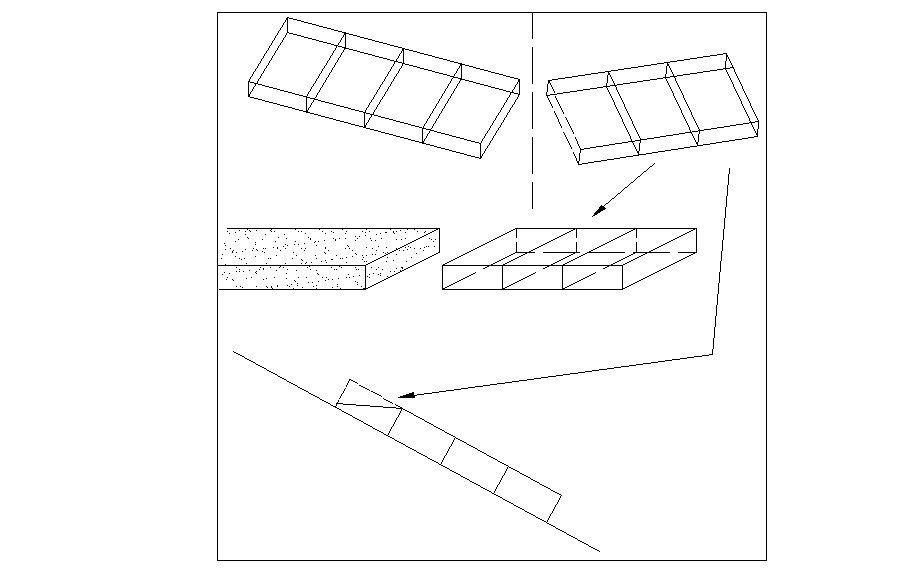

Різка матраців вздовж Якщо необхідні матраци меншої довжини, ніж ті, які є, то матрац може бути одрізаний по довжині. Див. рис. Відрізана частина матраца виходить відкритою з одного боку. Такий габіон можна використати як: додаткова частина в конструкції; самостійна частина захисту схала. В останьому випадку відкритий кінець відрізаного габіона закривається після заповнення камінням. Під кутом загибаються обидві бокові частини и згори накривається кришкою.

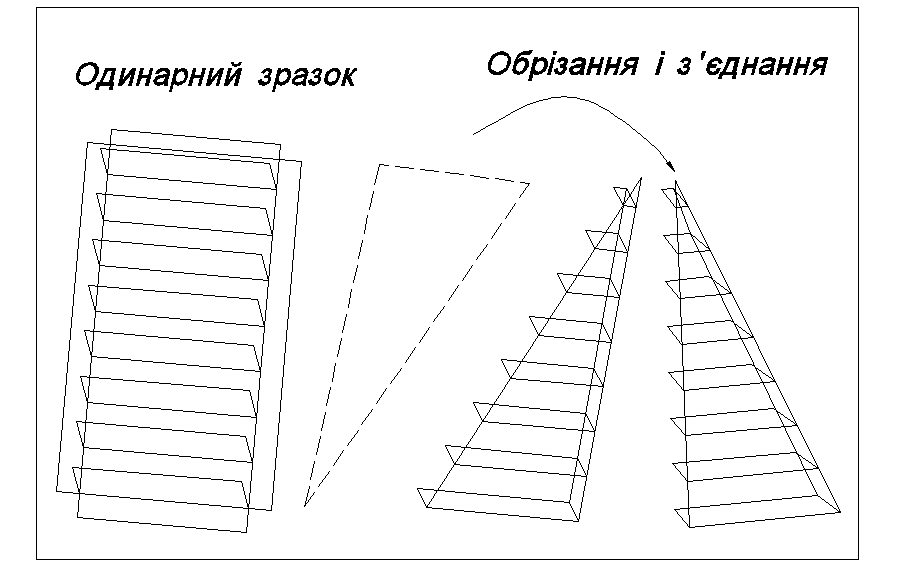

5.3.4 Криволінійні ділянки споруди Габіонні матраци можуть бути розрізані двома способами для влаштування криволінійних ділянок споруди. 10. Матрац перерізається по діагоналі на дві трикутні секції, які з`єднуються між собою по гострим кутам.

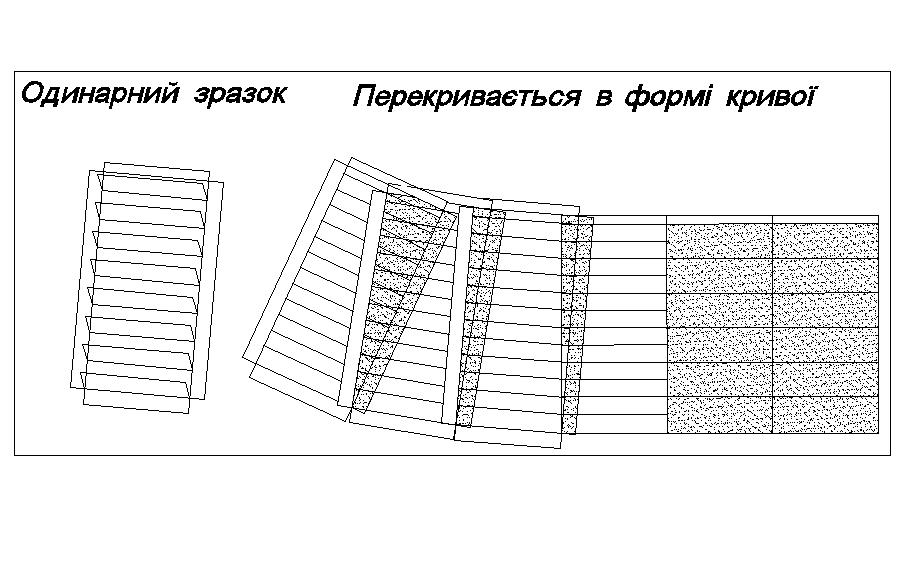

11. Більш рівні заокруглення виконуються наступним чином: розкрутки цілих матраців вкладуються послідовно за проектним заокруленням, частково перекриваючи один одного. Частина наступного матрацу, яка перекриває попередній, відрізається. Це повторюється до тих пір, доки заокруглення не буде пройдено. Потім матраци, які були відрізані, збираються, як вказано в п.3.

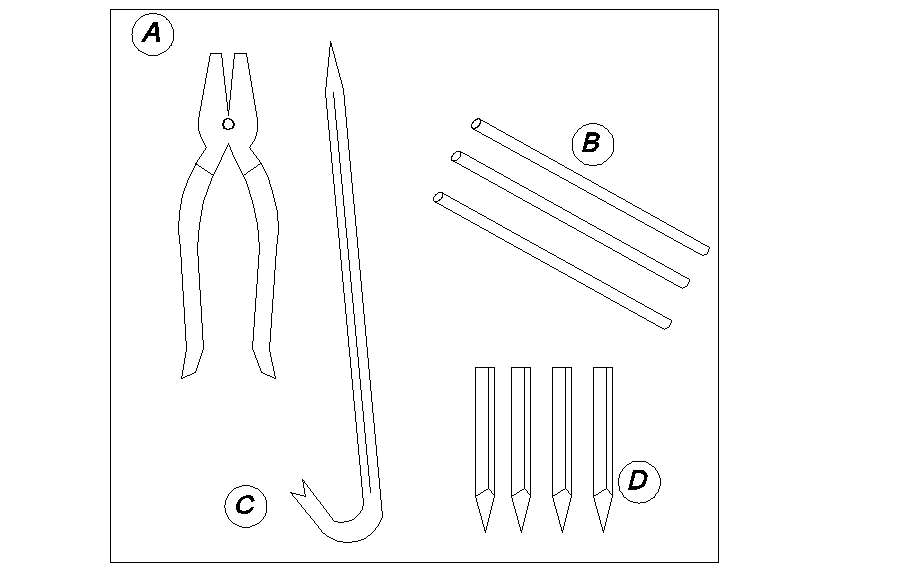

5.3.5. Інструменти А – плоскогубці B – металічні стержені для натягування кришки перед прив`язкою С – монтіровка D – дерев`яний кіл

6. ОСНОВНІ ВИМОГИ ТЕХНІКИ БЕЗПЕКИ Й ОХОРОНИ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

6.1. Посилення насипів габіонними конструкціями повинне здійснюватися з урахуванням вимог Правил технічної експлуатації залізниці.

2. Розділ проекту проведення робіт , що містить правила техніки безпеки й охорони праці розробляється для обраної технологічної схеми й наявного набору машин і механізмів . Для урахування особливостей робіт на конкретній ділянці посилення насипу складається місцева інструкція з техніки безпеки .

3. З питань охорони навколишнього середовища будівельною організацією розробляється місцева інструкція, що виключає можливість засмічення будівельного майданчика й прилеглої території .


Додаток 1. Специфікація габіонів

Таблиця 1.1Вага й розміри габіонів
