Основные этапы информационного моделирования

Информационное моделирование – это творческий процесс. Не существует универсального рецепта построения моделей, пригодного на все случаи жизни, но можно выделить основные этапы и закономерности, характерные для создания самых разных моделей.

Первый этап – постановка задачи. Прежде всего следует уяснить цель моделирования. Исходя из цели моделирования, определяется вид и форма представления информационной модели, а также степень детализации и формализации модели. В соответствии с целью моделирования заранее определяются границы применимости  создаваемой модели. На этом этапе также необходимо выбрать инструментарий, который будет использоваться при моделировании (например, компьютерную программу).

Второй этап – собственно моделирование, построение модели. На этом этапе важно правильно выявить составляющие систему объекты, их свойства и взаимоотношения и представить всю эту информацию в уже выбранной форме. Создаваемую модель необходимо периодически подвергать критическому анализу, чтобы своевременно выявлять избыточность, противоречивость и несоответствие целям моделирования.

Третий этап – оценка качества модели, заключающаяся в проверке соответствия модели целям моделирования. Такая проверка может производиться путем логических рассуждений, а также экспериментов, в том числе и компьютерных. При этом могут быть уточнены границы применимости модели. В случае выявления несоответствия модели целям моделирования она подлежит частичной или полной переделке.

Четвертый этап – эксплуатация модели, ее применение для решения практических задач в соответствии с целями моделирования.

Пятый этап – анализ полученных результатов и корректировка исследуемой модели.

• Практическая работа в 3dsMax


1. Первое знакомство. Управление объектами

2. Работа со стандартными примитивами

3. Создание конструкций из примитивов, управление видами, рендеринг

4. Единицы измерения, сетка, привязка к сетке, массивы

5. Сплайны, типы вершин сплайнов, тела вращения

6. Выдавливание (Extrude), фаска или скос (bevel), лофтинг (loft), простые ландшафты

7. Работа с материалами

8. Составные материалы

9. Освещение

10. Вычитание. Создание системы стен. Организация проемов вычитанием


АЛГОРИТМИЗАЦИЯ И ПРОГРАММИРОВАНИЕ

Алгоритмы

Появление алгоритмов связывают с зарождением математики. Более 1000 лет назад (в 825 году) ученый из города Хорезма Абдулла (или Абу Джафар) Мухаммед бен Муса аль-Хорезми создал книгу по математике, в которой описал способы выполнения арифметических действий над многозначными числами. Само слово алгоритм возникло в Европе после перевода на латынь книги этого математика.

Алгоритм – описание последовательности действий (план), строгое исполнение которых приводит к решению поставленной задачи за конечное число шагов.

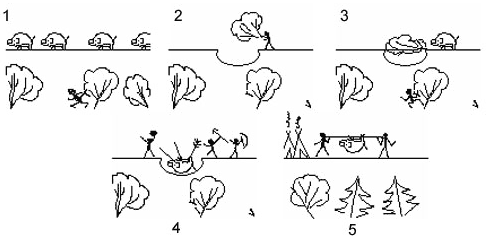

За время своего существования человечество выработало правила поведения в определенных ситуациях для достижения поставленных целей. Часто эти правила можно представить в виде инструкций, состоящих из последовательно выполняемых пунктов (шагов). Так, например, в первобытном обществе инструкция охотникам по восполнению продовольственных запасов племени могла бы выглядеть следующим образом:

1. Найти тропу, по которой часто ходят мамонты.

2. Вырыть на ней большую глубокую яму и замаскировать ветками.

3. Спрятаться и ждать, пока в яму не провалится мамонт.

4. Закидать провалившегося мамонта копьями и камнями.

5. Разделать тушу и доставить ее к хижинам племени.


Возможно, что некоторые наскальные рисунки, сделанные до возникновения письменности, представляли собой своеобразную запись таких инструкций.



Перечни поочередно выполняемых действий используются в самых различных сферах человеческой деятельности. В качестве примеров можно привести правила выполнения умножения и деления чисел “столбиком” в арифметике, пошаговые инструкции по выполнению физических или химических опытов, сборке мебели, подготовки к работе фотоаппарата.

Свойства алгоритмов:
1. Дискретность (алгоритм должен состоять из конкретных действий, следующих в определенном порядке);
2. Детерминированность (любое действие должно быть строго и недвусмысленно определено в каждом случае);
3. Конечность (каждое действие и алгоритм в целом должны иметь возможность завершения);
4. Массовость (один и тот же алгоритм можно использовать с разными исходными данными);
5. Результативность (отсутствие ошибок, алгоритм должен приводить к правильному результату для всех допустимых входных значениях).

Виды алгоритмов:
1. Линейный алгоритм (описание действий, которые выполняются однократно в заданном порядке);
2. Циклический алгоритм (описание действий, которые должны повторятся указанное число раз или пока не выполнено задание);
3. Разветвляющий алгоритм (алгоритм, в котором в зависимости от условия выполняется либо одна, либо другая последовательность действий)
4. Вспомогательный алгоритм (алгоритм, который можно использовать в других алгоритмах, указав только его имя).

Для более наглядного представления алгоритма широко используется графическая форма - блок-схема, которая составляется из стандартных графических объектов.

Вид стандартного графического объекта	Назначение
	Начало алгоритма
	Конец алгоритма
	Выполняемое действие записывается внутри прямоугольника
	Условие выполнения действий записывается внутри ромба
	Счетчик кол-во повторов
	Последовательность выполнения действий.

Стадии создания алгоритма:
1. Алгоритм должен быть представлен в форме, понятной человеку, который его разрабатывает.
2. Алгоритм должен быть представлен в форме, понятной тому объекту (в том числе и человеку), который будет выполнять описанные в алгоритме действия.

Исполнитель - объект, который выполняет алгоритм.

Идеальными исполнителями являются машины, роботы, компьютеры...

Исполнитель способен выполнить только ограниченное количество команд. Поэтому алгоритм разрабатывается и детализируется так, чтобы в нем присутствовали только те команды и конструкции, которые может выполнить исполнитель.

Исполнитель, как и любой объект, находится в определенной среде и может выполнять только допустимые в нем действия. Если исполнитель встретит в алгоритме неизвестную ему команду, то выполнение алгоритма прекратится.

Компьютер – автоматический исполнитель алгоритмов.

Алгоритм, записанный на «понятном» компьютеру языке программирования, называется программой.

Программирование - процесс составления программы для компьютера. Для первых ЭВМ программы записывались в виде последовательности элементарных операций. Это была очень трудоемкая и неэффективная работа. Поэтому в последствии были разработанные специальные языки программирования. В настоящее время существует множество искусственных языков для составления программ. Однако, так и не удалось создать идеальный язык, который бы устроил бы всех.
