Схема № 27 операционного контроля качества


Герметизация стыков


Состав операций и средства контроля


#G0Этапы

работ

Контролируемые операции

Контроль

(метод, объем)
Документация

Подгото-

вительные работы

Проверить:

- наличие документов о качестве на герметизирующие материалы;

- комплектность и качество герметизирующих материалов;

- наличие акта освидетельствования (приемки) ранее выполненных работ по сварке и антикоррозионной защите закладных изделий и сварных соединений;

- качество очистки поверхности стыков от пыли, грязи, снега и наледи;

- качество просушки поверхности стыков.

Визуальный


То же


“


“


“

Паспорт, (сертификат),

акт освидетель-

твования (приемки) работ, общий

журнал работ

Герметизация стыков

Контролировать:

- укладку уплотняющих прокладок;


- установку и закрепление в соответствии с проектом теплоизоляционных вкладышей;

- устройство растворной постели;

- устройство воздухоизоляции стыков;


- изоляцию стыков мастиками;

- устройство защитного покрытия;

- устройство водоотбойного экрана.

Визуальный,

измерительный

Визуальный


То же

Визуальный,

измерительный

То же

Визуальный

То же


Журнал замоноличивания монтажных стыков и узлов, общий

журнал работ

Приемка выпол-

ненных

работ

Проверить:

- внешний вид стыков;

- качество герметизации стыков.

Визуальный

Измерительный

Акт освидетель-

твования скрытых

работ.

Контрольно-измерительный инструмент: металлический щуп с делениями, адгезиметр, линейка измерительная

Входной и операционный контроль осуществляют: мастер (прораб), инженер (лаборант) - в процессе выполнения работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.



Технические требования

СНиП 3.03.01-87 п.п. #M12293 0 871001100 79 25514 526488733 2225 1417515036 4283121842 1600796692 17484522323.54#S, #M12293 1 871001100 79 25518 4291814449 552370204 4283121842 3664434597 3391880587 36555399993.58#S-#M12293 2 871001100 79 26140 2409166137 1562910677 923277548 1259 3917240461 12226049583.72#S


#G0 Соединение уплотняющих прокладок по длине должно быть “на ус”, место соединения на расстоянии не менее 0,3 м от пересечения вертикального и горизонтального стыка.

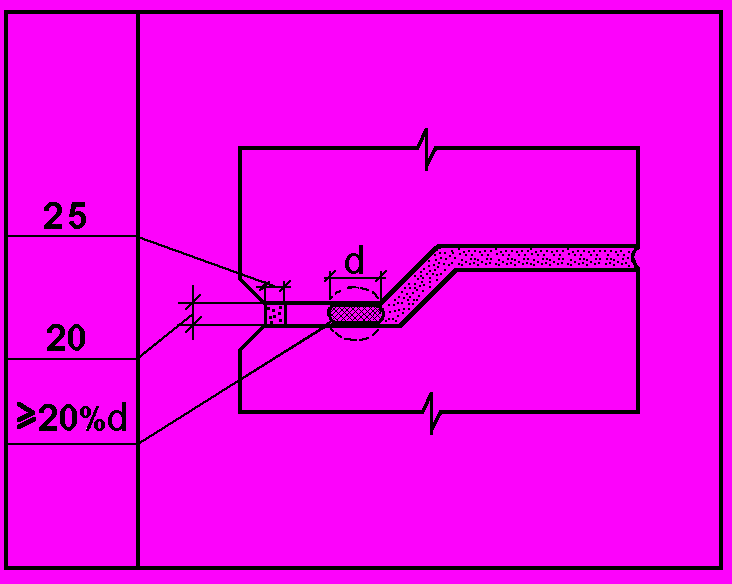

Обжатие прокладок, установленных в стыках, должно составлять не менее 20% диаметра (ширины) их поперечного сечения.

Соединение воздухозащитных лент по длине внахлест, величина нахлеста 100 - 120 мм.

Предельное отклонение толщины слоя мастики от проектной не должно превышать 2 мм.



Температура мастик в момент нанесения:

- при положительных температурах наружного воздуха 15 - 20 град.С;

- в зимние периоды:

для нетвердеющих 35 - 40 град.С;

для отверждающихся 15 - 20 град.С

Не допускается:

- замена материала для изоляции стыков без согласования с проектной организацией;

- нанесение герметизирующих мастик на влажные, заиндевевшие или обледеневшие поверхности стыков;

- уплотнение стыков двумя скрученными вместе прокладками;

- разрывы на поверхности нанесенного слоя мастики.


На весь комплекс работ по герметизации стыков оформляются акты освидетельствования скрытых работ.


Требования к качеству применяемых материалов.


#M12293 0 901710453 3327328929 247265662 4292033675 557313239 2960271974 3594606034 4293087986 2940335248ГОСТ 19177-81* Прокладки резиновые пористые уплотняющие. Технические условия#S.

#M12293 1 901700563 757782815 247265662 4292033675 557313239 2960271974 3594606034 4293087986 3838933128ГОСТ 14791-79 Мастика герметизирующая нетвердеющая строительная. Технические условия#S.

#M12293 2 901700529 1791701854 4294961312 4293091740 1523971229 247265662 4292033675 557313239 2960271974ГОСТ 15588-86* Плиты полистирольные. Технические условия#S.

#M12293 3 1200000066 2806048952 247265662 4292526971 557313239 2960271974 3594606034 4293087986 264822640ГОСТ 24064-80 Мастики клеящие каучуковые. Технические условия#S.


ТУ 400-1-165-79 Воздухозащитная лента “Герлен - 3”.

ТУ 84-246-85 Мастика тиоколовая АМ - 0,5.

ГОСТ 13489-79* Герметики марок У - 30 М и УТ - 31. Технические условия.

ТУ 6-02-775-78 Кремний органическая (силиконовая) мастика марки Эластосил № 1106.

РСТ УСССР 5018-81 Бутилкаучуковые мастики “Гермабутил - 1”, “Гермабутил - 2”, “Гермабутил - УМ”, “Гермабутил - 2М”.

#M12293 4 901700276 1090691783 247265662 4292033674 557313239 2960271974 3594606034 4293087986 3428410199ГОСТ 10296-79* Изол. Технические условия#S.

К качеству прокладок предъявляются следующие требования:

- прокладки должны иметь сплошную поверхностную пленку без трещин и разрывов;

- на поверхности прокладок не допускаются: бугорки или углубления, завулканизированные складки высотой (глубиной) более 3 мм, отслаивание поверхности пленки от прокладки длиной более 50 мм в количестве более 1/4 наименьшего размера сечения прокладки;

- в поперечном срезе прокладок не должно быть внутренних пустот размером более 1/4 наименьшего размера сечения прокладки; предельные отклонения линейных размеров сечения прокладок не должно превышать 10 % номинала; длина прокладки должна быть не менее 3 м.


К качеству теплоизоляционных плит из полистирольного пенопласта предъявляются следующие требования:

- на поверхности плит не допускаются выпуклости или впадины длиной более 50 мм, шириной более 3 мм и высотой (глубиной) более 5 мм.


На воздухозащитной ленте “Герлен-3” не допускается наличие разрывов, сквозных отверстий и посторонних включений, а также разрывов и отслаивания силиконизированной бумаги на липкой стороне ленты. На лицевой стороне допускается наличие шагрени. Допускаемые отклонения по длине ленты 100 мм (на размер ленты в рулоне 12 м); по ширине 5 мм.

Мастики должны иметь однородную консистенцию, не должны содержать комочков и посторонних включений.


Указания по производству работ.

СНиП 3.03.01-87 п.п. #M12293 0 871001100 79 25515 248913837 3279516133 4 2747717253 4204236525 12226049583.55#S-#M12293 1 871001100 79 26140 2409166137 1562910677 923277548 1259 3917240461 12226049583.72#S, #M12293 2 871001100 79 26142 150939461 565808390 3464 1417515036 4283121842 31439139623.74#S


Конструкция и состав заполнения стыка должны соответствовать проекту.


Работы по изоляции стыков должны выполнять специально обученные рабочие, имеющие удостоверение на право производства таких работ.


Изолирующие материалы после истечения установленного стандартами или ТУ срока хранения перед применением подлежат контрольной проверке в лаборатории.


Грунтовка должна образовывать сплошную пленку. Поверхности панелей наружных стен, образующие стыки, перед выполнением работ по устройству водо- и воздухоизоляции должны быть очищены от пыли, грязи, наплывов бетона и просушены. Поверхностные повреждения бетонных панелей в месте устройства стыков (трещины, раковины, сколы) должны быть отремонтированы с применением полимерцементных составов. Нарушенный грунтовочный слой должен быть восстановлен в построечных условиях.


Соединять ленты по высоте до замоноличивания колодцев стыков нижерасположенного этажа не допускается. Наклеенная воздухозащитная лента должна плотно прилегать к изолируемой поверхности стыков без пузырей, вздутий и складок.


Теплоизоляционные вкладыши следует устанавливать в колодцы вертикальных стыков после устройства воздухоизоляции. Материалы вкладышей должны иметь влажность, установленную стандартами или ТУ на эти материалы. Установленные вкладыши должны плотно прилегать к поверхности колодца и быть закреплены в соответствии с проектом. Зазоры между вкладышами должны быть заполнены материалом той же объемной массы.
