2.3. Способи задання графів

Графічний опис графів є незручним для їх аналізу на ЕОМ. Тому розглянемо табличні способи задання графів.

Надалі будемо розглядати тільки скінченні графи, у яких множини вершин V = {v₁, …, v_n} і ребер E = {e₁, …, e_m} є скінченними.

Визначення. Матриця суміжності вершин графу G(V) (позначається M(G) = {M_ij}) - це квадратна матриця розміру nn, в якій M_ij - кількість ребер, які з’єднують V_i з V_j в графі G. Якщо граф G неорієнтований, то

M_ij = M_ji,

тобто матриця М є симетричною.

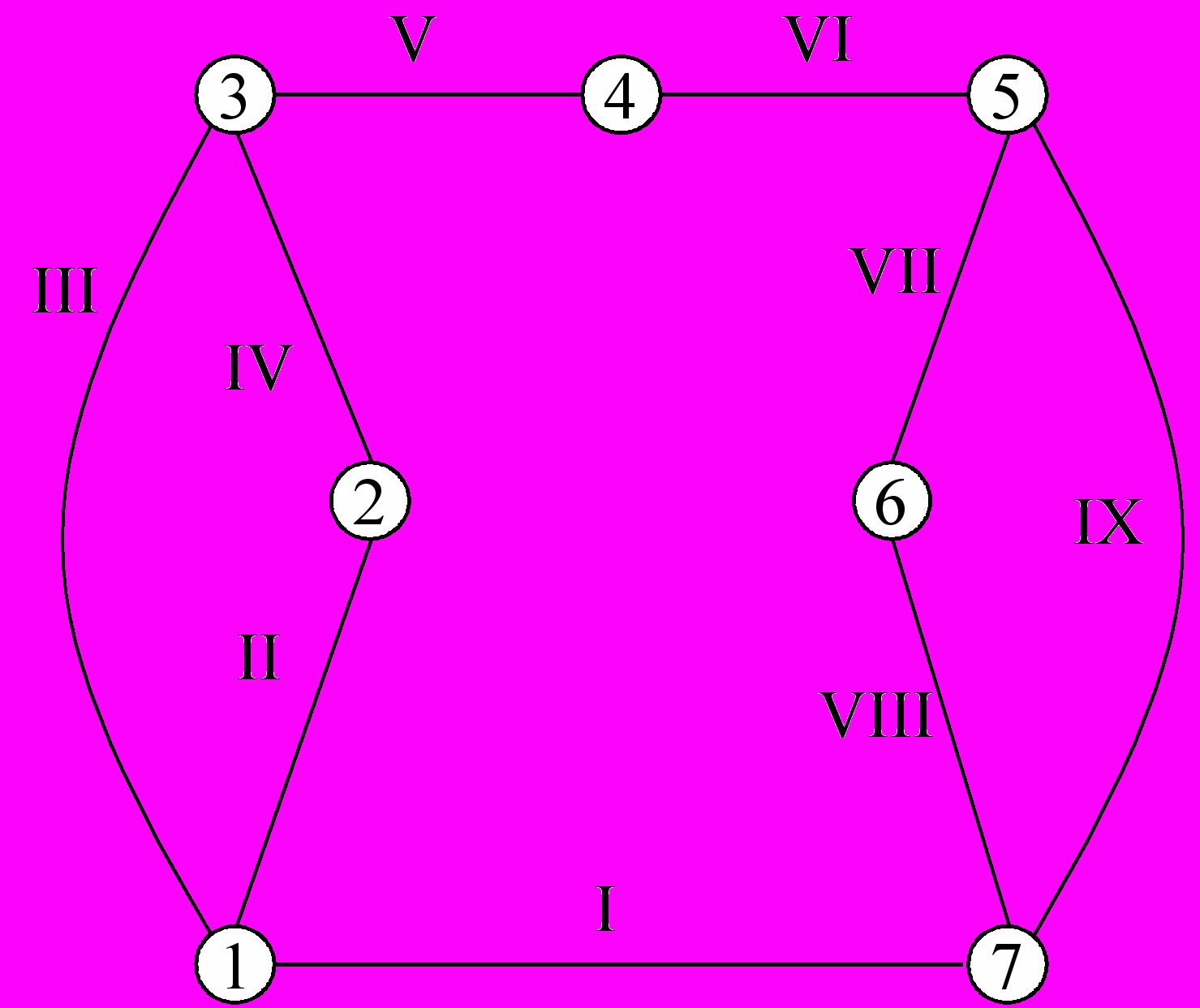

На рис.2 зображений деякий неорієнтований граф; відповідна матриця суміжності вершин приведена в табл.1.

Рис.2	Таблиця 1
		1	2	3	4	5	6	7
	1	0	1	1	0	0	0	1
	2	1	0	1	0	0	0	0
	3	1	1	0	1	0	0	0
	4	0	0	1	0	1	0	0
	5	0	0	0	1	0	1	1
	6	0	0	0	0	1	0	1
	7	1	0	0	0	1	1	0

Граф також може бути описаний за допомогою матриці інцидентності (позначається N(G) = {N_ij}), яка має n рядків (вершини) і m стовпців (ребра). Для неорієнтованого графу N_ij = 1, якщо вершина v_i інцидентна ребру e_j; в протилежному випадку - N_ij = 0.

Для орієнтованого графу N_ij = 1, якщо v_i - початкова вершина ребра e_j; N_ij =  1, якщо v_i - кінцева вершина ребра e_j; N_ij = 0, якщо вершина v_i не інцидентна ребру e_j.

У табл. 2 наведена матриця інцидентності для неорієнтованого графу, зображеного на рис. 2.


Таблиця 2

	І	ІІ	ІІІ	IV	V	VI	VII	VIII	IX
1	1	1	1	0	0	0	0	0	0
2	0	1	0	1	0	0	0	0	0
3	0	0	1	1	1	0	0	0	0
4	0	0	0	0	1	1	0	0	0
5	0	0	0	0	0	1	1	0	1
6	0	0	0	0	0	0	1	1	0
7	1	0	0	0	0	0	0	1	1

На рис. 3 зображений орієнтований граф, матриця інцидентності для якого наведена в табл. 3.

Рис. 3	Таблиця 3
		І	ІІ	ІІІ	IV	V	VI
	1	-1	-1	0	0	0	0
	2	1	0	-1	0	0	0
	3	0	1	0	-1	-1	-1
	4	0	0	1	0	0	0
	5	0	0	0	1	0	0
	6	0	0	0	0	1	0
	7	0	0	0	0	0	1

Неорієнтований граф без петель G може бути також описаний квадратною матрицею суміжності ребер (позначається I(G) = {I_ij}) розміром mm, причому I_ij = 1, якщо i  j і у ребер e_i і e_j є спільна вершина. В протилежному випаду - I_ij = 0.

Для графу, зображеного на рис. 2, відповідна матриця суміжності ребер приведена в табл. 4.


Таблиця 4

	І	ІІ	ІІІ	IV	V	VI	VII	VIII	IX
І	0	1	1	0	0	0	0	1	1
ІІ	1	0	1	1	0	0	0	0	0
ІІІ	1	1	0	1	1	0	0	0	0
IV	0	1	1	0	1	0	0	0	0
V	0	0	1	1	0	1	0	0	0
VI	0	0	0	0	1	0	1	0	1
VII	0	0	0	0	0	1	0	1	1
VIII	1	0	0	0	0	0	1	0	1
IX	1	0	0	0	0	1	1	1	0
