Лебедев Н.В. Телекамеры с высокой чувствительностью и разрешением для систем безопасности 2


Добрый день. Наша санкт-петербургская фирма «ЭВС» является многопрофильной. Мы разрабатываем и изготавливаем системы контроля подлинности денег и ценных документов, лабораторное оборудование, автоматические и механизированные склады, комплексные системы безопасности и телевизионные системы, и телекамеры. Нашими системами и телекамерами оснащены более 10 000 объектов в России, СНГ и дальнем зарубежье. Наши системы установлены во многих учреждениях Центрального Банка, на крупнейших вокзалах Москвы, Санкт-Петербурга, на десятках стратегических мостах и туннелях вокруг Москвы, Санкт-Петербурга и на Северном Кавказе. На одном из самых крупных объектов, которые мы оборудовали системами безопасности, установлено 700 телевизионных камер, 300 дверей в режиме доступа, 20 шлюзов, 8000 охранных датчиков.

На этой конференции я хотел бы сделать доклад не о наших системах, а о наиболее массовом нашем продукте – о наших телевизионных камерах, которые изготавливаются и разрабатываются нашей фирмой. Наша фирма является единственной в России компанией, которая серийно выпускает всю гамму телевизионных камер. Часть этой продукции мы экспортируем в ФРГ, в Великобританию, в Скандинавию, в США и другие страны.

Наши телекамеры, разработаны в наших лабораториях и изготавливаются на нашем заводе. Коллектив нашей компании составляет 500 человек. Производственные площади нашего завода 25 000 кв.м.

И так, мы выпускаем всю гамму телевизионных камер, начиная от простых черно-белых со стандартным разрешением до цветных с высоким разрешением. Черно-белые камеры с нормальной чувствительностью, со сверхвысокой чувствительностью. Цветные камеры со стандартным разрешением, с высоким разрешением. Камеры день-ночь, камеры со сверхвысоким разрешением.

Чувствительности телекамер как и денег, всегда не хватает. Возможность наблюдения на большем расстоянии, на большей площади, с лучшим качеством, при меньшей освещенности обеспечивается при увеличении чувствительности телекамер. При построении системы безопасности всегда надо учитывать, не только возможность наблюдения сцен при нормальном освещении, но и возможность наблюдения этих же сцен при случайном или сознательном отключении освещенности (света).

Все усилия разработчиков телекамер направлены на сохранение потока света (фотонов) от объекта и последующее накопление сигнала (заряда) в матрице и устройстве обработки видеосигнала. Применение электронно-оптических преобразователей (ЭОП) перед матрицами ПЗС мы здесь не рассматриваем, т.к. стоимость таких камер возрастает более чем на порядок, и появляются недостатки, присущие ЭОП (выжигание, пятна, малый ресурс и т.д.). По этим причинам телекамеры с ЭОП не нашли применения в системах безопасности.

Можно выделить четыре главных момента, определяющих высокую чувствительность современных ПЗС телевизионных камер:
  1. Применение высокочувствительных матриц ПЗС с микролинзами.
  2. Использование асферических светосильных объективов.
  3. Введение адаптивных режимов накопления и считывания заряда в ПЗС.
  4. Применение специальных электрических режимов, повышающих чувствительность матрицы ПЗС.

Первые два момента широко известны, легко реализуются и используются в камерах различных фирм. Типичными представителями являются камеры фирм WATEC (как японской, так и американской, которые ранее были единой фирмой). Например, в камерах WAT-902H, WAT902DM2s, LCL-902HS, LCL-903HS и некоторых других применены матрицы ПЗС с микролинзами фирмы SONY с торговой маркой ExView. В сочетании со светосильными объективами F(1,2), эти камеры обеспечивают чувствительность на объекте до 0,003 люкс при отношении сигнал/шум 20 дБ.

Дальнейший рост чувствительности возможен за счет накопления и обработки видеосигнала. Но простое накопление заряда в матрице ПЗС от 0,02 до 3 сек., как например, в камерах фирмы Panasonic (WV-BP550 и WV-BL730), а также фирмы KAMPO (КС1003С) и PCAM (PC-360D), в которых применен режим «Electronic sensitivity enhancer», не решает основной задачи систем безопасности – обнаружение преступника. Неприятность заключается в том, что преступник движется, и, следовательно, заряд не копится. Эти камеры также не нашли применения в системах безопасности.

Нашими специалистами был предложен 7 лет назад способ увеличения чувствительности, который получил на Западе название – «технолоджи ИВС»

Мирошкин А.В.

Николай Владимирович, у меня к Вам одно пожелание. У нас в аудитории, как Вы понимаете, присутствуют представители различных комплексов городского управления. Поэтому, я бы просил, если Вы употребляете специальную терминологию, Вы ее поясняйте. Обращайте внимание на каких-то организационных выгодах или выгодах по управлению рисками, по реагированию, может быть по ресурсному обеспечению. По возможности, конечно тоже важно, чтобы аудитория представляла себе, потому что в тематике нашей сегодняшней секции Вы единственный освещаете телевизионную технологию для задач обеспечения безопасности сооружений и массовых мероприятий. Вот такое пожелание.

Лебедев Н.В.

Хорошо. Я переведу единственные иностранные два слова, которые я произнес «технолоджи ИВС». ИВС – это понятно, технология – это технология. Больше иностранных слов я обязуюсь не использовать. Наши камеры с высокой чувствительностью работают также как и прочие камеры днем, давая на выходе такую же картинку, как и другие камеры. То есть, отличия вы не заметите, такое же качество изображения с высокой четкостью.

Но как только наступают сумерки, ночь, плохая освещенность – изображение с камер, которые выпускают западные, восточные и любые другие фирмы становится не резким, с низким соотношением сигнал/шум, и начиная с некоторого значения картинка просто исчезает. Вот здесь я хочу привести два изображения наиболее типичные, которые мы показываем на всех наших демонстрациях, слева – изображение одной из японских камер фирмы «Латек», справа – изображение с нашей камеры. Вот только такое лобовое сравнение, когда ставятся две камеры японская и наша, позволило нам пробиться на западный рынок. Потому что, все те цифры, которые по чувствительности вы видите в рекламах, под час даже очень серьезные фирмы-дистрибьюторы слегка корректируют.


Рис. Сравнение чувствительности ТВ камер

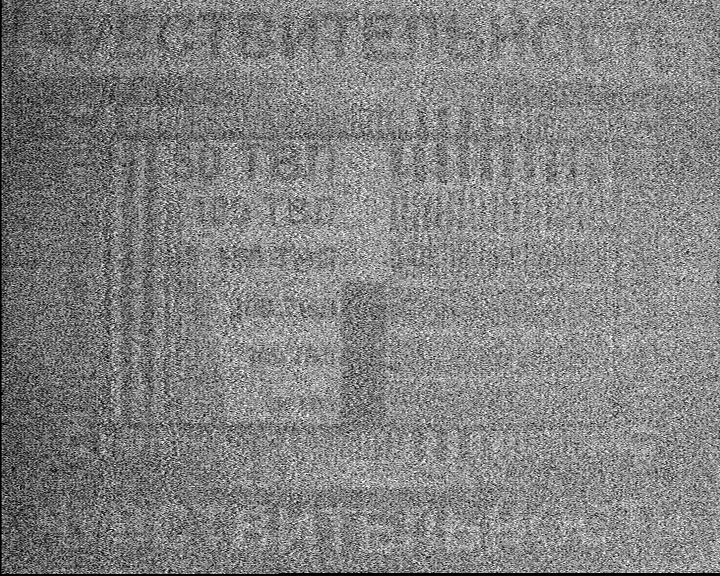

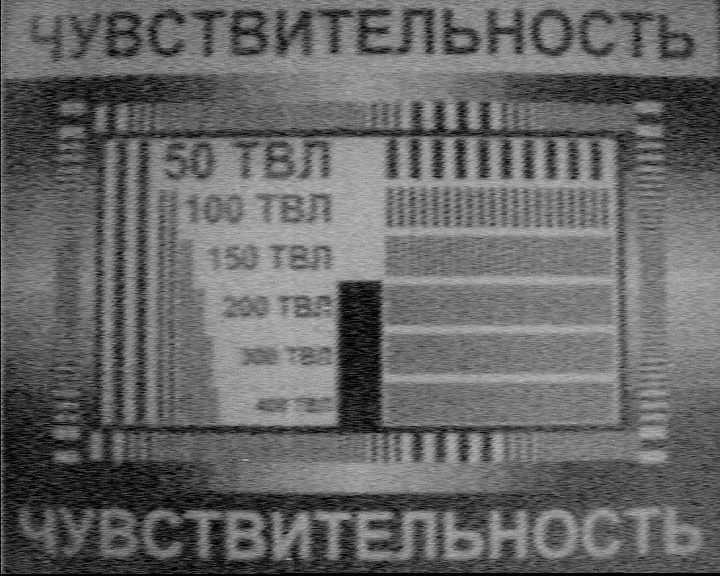

Изображения, формируемые камерами VNC-742 (слева) и WAT-902H (справа)

при освещенности 0,0002 лк.

Так вот, если показать вам ту область, в которой мы работаем, и не работают западные фирмы. Это правая часть, начиная от 2 тысячных, это там где работают камеры всех фирм, в этой области и наши камеры работают. В левой стороне область работы наших камер. Это никакие-то фантастические освещенности, которые будут вам не нужны. Это – реальный периметр вашего объекта, это – не очень хорошо освещенный двор, коридоры, подходы.

Или если в вашем хорошо освещенном объекте внезапно пропадет свет, наши камеры позволят вам наблюдать в этих условиях. Я не буду перечислять основные характеристики камер, вы их можете найти, я взял немного с собой каталогов и могу их передать заинтересованным лицам, другая часть желающих, которые хотят более подробно ознакомиться, добро пожаловать на выставку, которая сейчас проходит в «Олимпийском».

Я просто продолжу информацию о других типах камер, которые мне кажутся наиболее интересными для применения в системах безопасности. Вот такими камерами с высокой чувствительностью оснащены все вокзалы Москвы. Когда вы будете уезжать с любого вокзала Москвы, вы можете поднять голову, покрутить по сторонам, и вы наткнетесь на наши камеры.

Уже раскрыт не один десяток преступлений, которые были совершены на территории этих вокзалов. Поэтому, мы постепенно, вот так по перифериям оккупируем Москву. Кроме повышения чувствительности, мы работаем достаточно долго по увеличению разрешающей способности, и мы впервые ввели в построение систем безопасности камеру с высокой или со сверхвысокой разрешающей способностью.

Эта камера содержит два миллиона пикселей, число элементов по строке 1600, по кадру 1200. Таких цифр вы не у одной западной фирмы не увидите. Мы заставили эту матрицу работать в необходимом нам режиме, и в системах безопасности появился новый элемент, который вам позволяет делать следующее. Часто очень бывают такие ситуации - наблюдается холл, наблюдается какая-то большая площадь, на наблюдаемом пространстве совершается какое-то преступление. После этого по телевизионным картинкам установить и идентифицировать личность оказывается чрезвычайно сложно. Потому что, наблюдается слишком большая площадь малым числом камер.

Что позволяет наша новая камера с таким огромным количеством пикселей. Она также наблюдает холл в большом угле поля зрения, и как только происходит движение, это может вычисляться либо в программе, либо оператором. Моментально выхватывается зона движения, которая считывается с высоким разрешением.

Это может быть использовано в обычных системах безопасности, это может быть использовано в системах распознавания лица. Кроме того, эта же камера может быть использована в режиме электронного программирования. Выбирается растр, допустим 300х400, 500х500, и он может мгновенно перебрасываться в любую точку либо по программе, либо по команде оператора, либо плавно сканировать все наблюдаемое пространство.

Эта камера, еще раз повторяю, разработана нашей фирмой, и впервые выставляется на рынок. И последняя наша камера – это камера «день/ночь», или как мы ее назвали «супер день/ночь». В России в охранных системах 90% камер черно-белые, в США обратная картина – 90% камер цветные. У цветных камер один существенный недостаток, они позволяют лучше идентифицировать наблюдаемого человека, но при малой освещенности они в 10 раз хуже чувствуют, чем черно-белые. Попытка как-то растянуть или улучшить характеристики цветных камер предпринимаются в камерах «день/ночь».

Мы на своей фирме основали выпуск и разработали 4 типа таких камер и в две из этих камер мы включили наши фирменные режимы «день/ночь». Чувствительность этих камер увеличилась в 10 раз.




Я

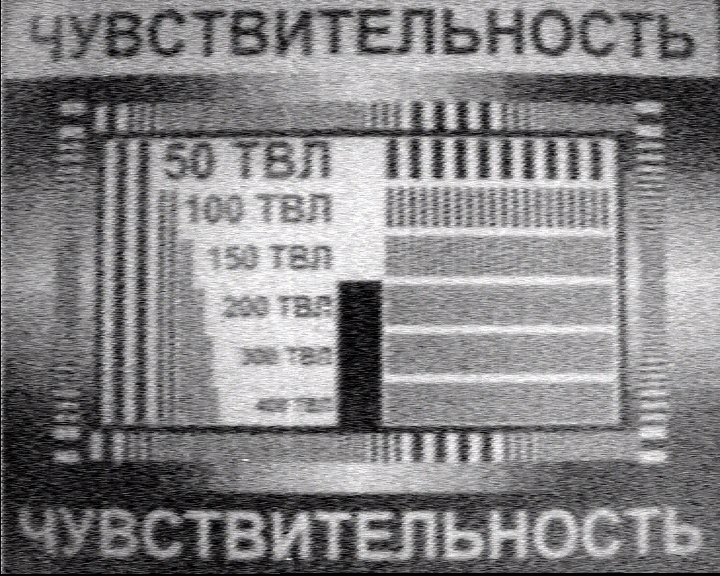

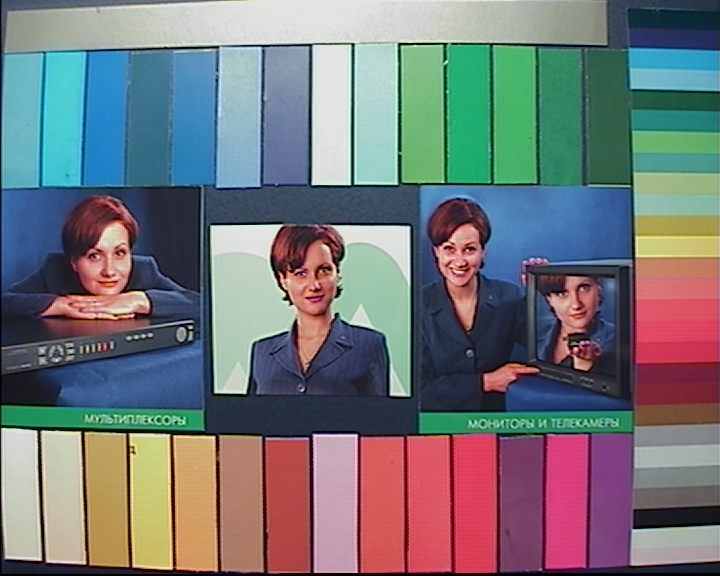

Изображения. формируемые камерой день/ночь VMC-745. В режиме «ночь» (слева», освещенность на тест-таблице 0,0008 люкс (F0,75), отношение сигнал/шум 10 (20 дБ). В режиме «день» (справа) освещенность 1000 люкс.
хочу вернуться к демонстрации возможностей камеры со сверхвысокой четкостью и показать первый фрагмент. Это изображение когда считывается картинка в полном угле, и второй кадр – это когда мы масштабируем и считываем с высокой четкостью то место, которое нас интересует. Это не электронный zoom, который присутствует во многих видеокамерах, там как бы идет обман глаза, и на самом деле угловая разрешающая способность не увеличивается. Здесь честное увеличение разрешающей способности.

Резюмирую то, с чего я начал. Чувствительности и разрешающей способности как и денег всегда не хватает. Купив наши камеры, вы станете более чувствительными, мы станем чуть богаче. Спасибо.
