НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Факультет радиотехники, электроники и физики

Кафедра конструирования и технологии радиоэлектронных средств

“УТВЕРЖДАЮ”

Декан РЭФ

В.А.Гридчин

“___” __________200_ г.

РАБОЧАЯ ПРОГРАММА учебной дисциплины

Технология радиоэлектронных средств

ООП по специальности 210201 (200800)

«Проектирование и технология радиоэлектронных средств»

(уровень подготовки – дипломированный специалист)

Факультет РЭФ

Курс 3, сем.5, курс 5, сем. 9

Лекции 34-5 сем., 34 час.-9 сем.

Лабораторные занятия 17 час. - 5 сем., 34 час. – 9 сем.

Курсовой проект - 9 сем.

Расчетно-графическая работа - 5,5 сем.

Контрольная работа 8 семестр

Самостоятельная работа 44 час. – 5 сем., 60 час. – 9 сем.

Экзамен – 5, 9 сем.

Всего 95 час. – 5 сем., 128 час. – 9 сем.

Новосибирск

2006

Рабочая программа составлена на основании Государственного образовательного стандарта высшего профессионального образования по направлению подготовки дипломированного специалиста 654300 «Проектирование и технология электронных средств»

Регистрационный номер 29 тех/дс, дата утверждения ГОС – 10.03.2000 г.

Шифр дисциплины в ГОС – СД 01 (Специальные дисциплины.)

Шифр дисциплины по учебному плану бакалавров - 33 (общепрофессиональные дисциплины), по учебному плану специалистов – 3 (специальные дисциплины)

Рабочая программа обсуждена на заседании кафедры КТРС,

протокол № от

Программу разработал

доцент, к.т.н. В.И. Кушнир

Заведующий кафедрой

профессор, д.т.н. А.Г. Вострецов

Ответственный за основную

образовательную программу

профессор, д.т.н. А.Г. Вострецов

Внешние требования

ГОС по направлению 551100 «Проектирование и технология электронных средств»

Пункт ГОС 1.4.4. Обобщенные задачи профессиональной деятельности

Выпускник по направлению «Проектирование и технология электронных средств» в зависимости от вида профессиональной деятельности подготовлен к решению следующих профессиональных задач:

а) проектная деятельность:

проектирование простых конструкций электронных средств;
проектирование технологических процессов производства электронных средств на базе типовых технологических процессов;

б) научно-исследовательская деятельность:

проведение экспериментальных исследований и обработка результатов

в) производственно-технологическая деятельность:выполнение программ испытаний конструкций электронных средств

проведение испытаний технологического оборудования, средств автоматизации технологических процессов

г) сервисно-эксплуатационная деятельность:

эксплуатация и техническое обслуживание электронных средств.

Пункт ГОС 1.4.5. Квалификационные требования

Для решения профессиональных задач инженер:

участвует в проведении экспериментальных исследований конструкций электронных средств и технологий их производства по заданной программе, составляет описания экспериментов, готовит данные для составления отчетов, обзоров и другой документации;
принимает участие в организации контроля качества материалов, комплектующих изделий и выпускаемой продукции, проводит их сертификацию;
анализирует причины брака выпускаемой продукции и участвует в разработке мероприятий по его предупреждению;

Инженер должен знать:

действующие стандарты и технические условия, положения и инструкции по эксплуатации оборудования, программам испытаний, оформлению технической документации;
основное используемое оборудование и принципы его работы;
виды брака и способы его предупреждения;

Пункт ГОС 4. ТРЕБОВАНИЯ К ОБЯЗАТЕЛЬНОМУ МИНИМУМУ СОДЕРЖАНИЯ ОСНОВНОЙ ОБРАЗОВАТЕЛЬНОЙ ПРОГРАММЫ ПОДГОТОВКИ ДИПЛОМИРОВАННОГО СПЕЦИАЛИСТА ПО НАПРАВЛЕНИЮ 654300 «ПРОЕКТИРОВАНИЕ И ТЕХНОЛОГИЯ ЭЛЕКТРОННЫХ СРЕДСТВ»

СД

Специальные дисциплины

1640

Пункт ГОС 7.1. Требования к профессиональной подготовленности выпускника

выпускник по проектированию и технологии электронных средств

должен знать:

методические и нормативные материалы по проектированию электронных средств и технологии их производства;

технические характеристики и экономические показатели отечественных и зарубежных конструкций электронных средств и технологий их производства;

современные средства вычислительной техники и коммуникации;

современные технологические процессы производства электронных средств;

стандарты, методики и инструкции по разработке конструкторской документации;

специализированные пакеты прикладных программ по конструированию электронных средств;

материалы, применяемые в конструкциях, и их свойства;

должен уметь применять:

методы проектирования конструкций и технологических процессов производства электронных средств;
типовые технологических процессы;
средства измерения;
прикладные программы по различным аспектам проектирования электронных средств;

При подготовке данной учебной дисциплины использованы «Требования к обязательному минимуму содержания основной образовательной программы подготовки дипломированного специалиста по направлению 654300 «Проектирование и технология радиоэлектронных средств», регистрационный номер 29тех/дс от 10.03.2000 (табл. 1)

Таблица 1

Шифр дисциплины	Содержание учебной дисциплины	Часы
СД 01	Технология радиоэлектронных средств: моделирование и оптимизация технологических процессов; точность технологических процессов; технологичность конструкций; технология деталей радиоэлектронных средств (РЭС); пайка, сварка, склеивание; нанесение пленок и покрытий; технология печатных плат; герметизация РЭС; настройка РЭС; испытания РЭС; технологическая документация; технологическая подготовка производства; эксплуатация, техническое обслуживание и ремонт радиоэлектронных средств	220

2. Особенности (принципы) построения дисциплины

В таблице 2 представлены особенности дисциплины.

Таблица 2

Особенность	Пояснение
Основание для введения курса	Государственный стандарт
Адресат курса	Студенты 3 курса, обучающиеся по направлению 210200 (551100) «Проектирование и технология электронных средств» (уровень подготовки – бакалавриат) и студенты 5 курса, обучающиеся по специальности 210201 (200800) «Проектирование и технология радиоэлектронных средств»
Основная цель	После успешного освоения материала дисциплины студент будет уметь использовать принципы системного подхода для проектирования технологических процессов производства радиоэлектронной аппаратуры
Ядро курса	Ядро курса составляют задачи проектирования технологических процессов производства радиоэлектронной аппаратуры, задачи анализа точности технологических процессов и задачи подготовки технологических документов
Уровень требований по сравнению со Стандартом	Требования к дисциплине соответствуют ГОС по направлению 654300 «Проектирование и технология электронных средств»
Объем в часах курса	В курсе примерно равное соотношение между теоретической и практической подготовкой. Вместе с тем практическую составляющую дисциплины усиливают курсовой проект и 2 расчетно-графических задания.
Основные понятия курса	Технологическая система, технологический процесс, технологическая операция, оборудование, инструмент, оснастка, комплект технологических документов
Обеспечение последующих дисциплин образовательной программы	Рассматриваемые в дисциплине вопросы используются при подготовке специалистов, а также в ходе дипломного проектирования.
Практическая часть курса	На лабораторных занятиях и при выполнении расчетно-графической работы обучающиеся решают задачи автоматизированного технологического проектирования и подготовки технологической документации
Учет индивидуальных особенностей обучающихся	На занятиях учитывается первоначальный уровень подготовки обучающихся; учитываются индивидуальные предпочтения обучающихся и уровень их подготовки при выборе тем расчетно-графической работы и курсового проекта
Направленность курса на развитие общепредметных умений	Работая над материалом дисциплины, обучающиеся получают возможность развивать такие общепредметные умения, обладающие свойством переноса, как синтез (модели технологической системы), выбор (модели расчета характеристик качества системы), моделирование (процесса функционирования технологической системы с точки зрения ее качественных показателей).
Описание основных “точек” контроля	По учебному плану предусмотрен экзамен, который проводится в 5 семестре, и экзамен, который проводится в 9 семестре. Кроме того вопросы дисциплины входят в состав государственного экзамена «Проектирование и технология РЭС», который проводится в 10 семестре.
Характеристика используемых методических материалов	При проведении лабораторных занятий используются методические указания в электронной форме (2006 год), техническое описание системы технической подготовки и управления производством TechnologiCS и электронные обучающие материалы.
Дисциплина и современные информационные технологии	При выполнении лабораторных работ, курсового проекта и расчетно-графической работы используется система автоматизированной технической подготовки и управления производством TechnologiCS.

В таблице 3 представлены междисциплинарные связи.

Таблица 3

Дисциплины, предшествующие по учебному плану УК РЭС	Требования к первоначальному уровню подготовки обучающихся для успешного освоения дисциплины
Дисциплины, предшествующие по учебному плану УК РЭС	Уровень «знать»	Уровень «уметь»
Математический анализ	дифференциальное и интегральное исчисления, ряды	Дифференцировать, интегрировать, решать системы дифференциальных уравнений с постоянными коэффициентами
Спец. главы математики	Непрерывные и дискретные случайные величины, функция распределения, независимость случайных величин, числовые характеристики	Определять выборочные моменты случайной величины, ее функцию распределения, проверять статистические гипотезы
Информатика	Возможности программных продуктов в части статистической обработки данных	Программировать в среде Machcad и в среде Excel
Конструирование РЭС	Правила оформления конструкторской документации на изделия РЭА	Рассчитывать размерные цепи, вероятности собираемости изделий
Материаловедение и материалы электронных средств	Свойства материалов, используемых при изготовлении РЭА	Применять информацию о материалах для проектирования технологических процессов изготовления РЭА

Цели учебной дисциплины

В таблице 4 сформулированы цели учебной дисциплины.

Таблица 4

Но-мер цели	Содержание цели
Студент будет подготовлен к решению следующих профессиональных задач
1	Разработка и внедрение технологических процессов, технологического оборудования и технологической оснастки, средств автоматизации и механизации производства.
2	Выпуск конструкторско-технологической документации на объекты проектирования.
3	Разработка программ испытаний и систем контроля.
4	Разработка технологической документации.
5	Участие в деятельности служб по всеобщему управлению качеством.
Студент будет знать
6	Методические и нормативные материалы по проектированию электронных средств и технологии их производства.
7	Современные технологические процессы производства электронных средств.
8	Современные пакеты прикладных программ по автоматизированному технологическому проектированию.
9	Основные принципы построения гибких автоматизированных производственных систем и робототехники.
10	Основное используемое оборудование и принципы его работы.
11	Виды брака и способы его предупреждения.
Студент будет уметь применять
12	Стандарты по проектированию и технологии электронных средств.
13	Системы автоматизированного технологического проектирования.
14	Типовые технологические процессы для изготовления электронных средств.
15	Средства измерений.
16	Методику определения влияния статистического разброса параметров комплектующих и материалов на выходные характеристики качества выпускаемой продукции.
17	Методику проектирования оптимальной структуры контроля технологических процессов.
19	Методику и средства испытаний электронных средств.

Содержание* и структура учебной дисциплины

В таблице 5 представлены темы лекционных занятий.

Таблица 5

Ссылки на цели курса	Часы	Темы лекционных занятий
1	4	Модуль 1. Технология РЭС как область знания о проектировании ТП изготовления радиоэлектронных средств, средствах автоматизации, принципах управления ТП, методах повышения эффективности и качества ТП. Общая характеристика РЭС как объекта производства. РЭС как система и РЭС как совокупность деталей и сборочных единиц с различными функциональными характеристиками, отвечающая эксплуатационным требованиям и рентабельности в производстве. Иерархические уровни производства РЭС. Структура производственного процесса. Комплекс технологических процессов, характерных для производства РЭС. Важнейшие технико-экономические показатели производства РЭС: экономичность, эффективность, качество продукции. Технологическое оборудование и его роль в повышении технологических процессов. Решение задач автоматизации путем разработки и внедрения роботов и робототехнических комплексов. Технологичность конструкций РЭА.
2,6,7,12,14	4	Модуль 1. Общая характеристика стандартов ЕСТПП и ЕСТД. Характеристика стандартов в группах. Состав стандартов по группам. Стадии разработки технологической документации по ГОСТ 3.1102-81. Состав технологических документов и их характеристика для стадий «Предварительный проект», «Опытный образец», «Серийное (массовое) производство»: карта эскизов, технологическая инструкция, маршрутная карта, карта технологического процесса, операционная карта, карта типовой (групповой) операции, комплектовочная карта. Технологический и производственный процессы : элементы ТП (операция, переход, установ, позиция, прием), объекты ТП (деталь, узел, изделие, аппарат, система), виды ТП (индивидуальный, типовой, групповой), тип производства (массовое, серийное, единичное), виды производства (основное, вспомогательное)
7,14	10	Модуль 1. Технология производства печатных плат (ПП). Классификация печатных плат и методов их изготовления. Однослойные, многослойные, керамические, гибкие ПП. Субтрактивная, аддитивная технологии изготовления ПП. Метод последовательного наращивания. Методы нанесения рисунка на ПП. Трафаретная печать. Фотопечать. Офсетная печать. Изготовление односторонних ПП. Алгоритм формирования ПП аддитивным методом (основные операции). ГОСТ 24322-80. «Платы печатные. Требования к последовательности выполнения типовых технологических процессов. Последовательность выполнения типового технологического процесса изготовления односторонних печатных плат химическим методом». Изготовление двухсторонних печатных плат комбинированным позитивным методом. ГОСТ 24322-80 «Платы печатные. Требования к последовательности выполнения типовых технологических процессов. Последовательность выполнения типовых технологических процессов. Последовательность выполнения типового технологического процесса изготовления двухсторонних печатных плат комбинированным позитивным методом». Изготовление многослойных ПП методом металлизации сквозных отверстий. ГОСТ 24322-80 «Платы печатные. Требования к последовательности выполнения типовых технологических процессов. Последовательность выполнения типового технологического процесса изготовления многослойных печатных плат методом металлизации сквозных отверстий.». Конструкционные материалы для изготовления ПП. Оборудование для изготовления ПП. Фотошаблоны. Раскрой, разрезка, выполнение базовых отверстий. Образование монтажных и переходных отверстий. Механическая и химическая подготовка поверхности заготовок. Химическая и гальваническая металлизация. Нанесение рисунка схемы. Контроль и испытания ПП. Входной контроль материалов. Операционный контроль. Выходной контроль ПП.
1,7,10,14	6	Модуль 1. Технология изготовления деталей РЭС. Обработка металлов резанием: токарная, фрезерная технологии. Литье, штамповка металлов. Литье пластмасс. Электроэрозионные, лучевые методы обработки. Обработка ультразвуком, электрохимическая обработка, плазменные технологии обработки. Защитные покрытия деталей РЭС: металлические, химические, лакокрасочные покрытия, нанесение пленок. Пайка, сварка, склеивание деталей РЭС.
2,4,7	8	Модуль 2. Сборочно-монтажные процессы в производстве РЭС. Технология сборки узлов на печатных платах. ОСТ 4 ГО. 054.266 «Аппаратура радиоэлектронная. Сборочно-монтажное производство. Сборка блоков (модулей 2 уровня). Типовые технологические процессы.» Подготовка ЭРЭ. Подготовка ПП. Установка ЭРЭ на ПП. Пайка бескорпусных МСБ на ПП. Установка элементов электрических соединений на ПП. Влагозащита печатных узлов. Установка узлов на каркас. Межузловой монтаж. Маркировка ячеек. Ремонт ячеек. Проводной монтаж на ПП: технология стежкового монтажа, многопроводный монтаж фиксируемыми проводами, проводной монтаж неупорядоченными незакрепляемыми проводами, монтаж ткаными устройствами коммутации. Технология поверхностного монтажа. Конструктивные особенности радиоэлементов для поверхностного монтажа. Особенности изготовления ПП. Технологический процесс автоматизированной планарной сборки. Технологический процесс пайки узлов поверхностного монтажа. Контроль узлов поверхностного монтажа.
1,2,4,8,9,10,13	12	Модуль3. Автоматизированное производство РЭС. Структура интегрированного производственного комплекса (ИПК): автоматизированная система управления (АСУ), автоматизированная система научных исследований (АСНИ), система автоматизированного конструкторского проектирования (САПР), автоматизированная система технологической подготовки производства (АСТПП), гибкое автоматизированное производство (ГАП), автоматизированная система контроля и испытания объектов (АСКИО), банк данных (БД). Гибкое автоматизированное производство РЭС. ГАП печатных плат (установки «Линия-1» и «Линия-2»). Автоматизированная сборка печатных узлов. Оборудование «Трасса». Установки «Тракт», «Трал», «Трамплин», «Транзистор». Типовая структура цеха автоматизированной сборки узлов на ПП. АСТПП в системе ИПК. Стуктурная модель АСТПП. Организационная модель АСТПП. Аппаратная модель АСТПП. Отработка РЭС на технологичность в АСТПП. Методы технологического проектирования в АСТПП. Пакет автоматизированной технологической подготовки производства «TechnologiCS»: интерфейс системы, организация справочников, организация процесса проектирования технологии, организация процесса проектирования комплектов технологических документов, вопросы управления производством. Роботы в производстве РЭС. Классификация робототехнических систем (РТС). Манипуляционные РТС. Структура автоматически действующей РТС. Дистанционно управляемые роботы и манипуляторы. Робот «Электроника НЦТМ-01»: кинематическая схема механизмов манипулятора, структурная схема управления манипулятором, схема управления механизмами через буферные регистры, кинематически-пневматическая схема устройства ротации схватов. Датчики роботов. Двигатели роботов. Пневматические системы роботов.
11,16	8	Модуль 4. Моделирование и оптимизация технологических процессов. Точность технологических процессов. Технологическая воспроизводимость РЭС: понятие о коэффициенте влияния, вывод формулы для расчета отклонения выходного параметра изделия от его номинального значения, распределения параметров, коэффициент корреляции параметров, коэффициент рассеяния параметров, условие технологической воспроизводимости. Вывод формулы для расчета вероятности годности годности изделия. Методы взаимозаменяемости РЭС: метод полной взаимозаменяемости, метод групповой взаимозаменяемости, метод подгонки. Идентификация технологических объектов. Регрессионная идентификация по критерию минимума суммы квадратических отклонений.
3,5,11,17	10	Модуль 5. Технический контроль радиотехнического производства. Классификация методов контроля по ГОСТ 14. 318-83. Сплошной, выборочный, летучий контроль. Риск Изготовителя при одномодальном распределении параметра. Риск Заказчика при одномодальном распределении параметра. Риски Заказчика и Изготовителя при полимодальном распределении параметров. Выборочный контроль РЭС : постановка задачи, вывод алгоритма выборочного контроля. Синтез оптимального алгоритма проектирования операционного контроля. Выбор оптимального состава контрольного оборудования. Автоматизированные системы технологического контроля в производстве РЭС. Автотестеры для контроля печатных плат и узлов на печатных платах. Типовые узлы автоматизированной системы технологического контроля. Методы контроля основных параметров бытовой радиоаппаратуры. Настройка РЭС.
3,19	6	Модуль 6. Испытания РЭС. Испытания РЭС на механические воздействия: виды вибраций, резонансные частоты конструкций, ударные, линейные, акустические нагрузки. Испытания на климатические воздействия: температурные испытания, испытания на влажность, воздействие пыли, герметичность. Герметизация РЭС. Испытания на биологические, коррозионно-активные и технологические воздействия. Испытания на космические и радиационные воздействия. Испытания электронных средств на надежность. Проектирование операции технологической приработки изделий РЭС. Эксплуатация, техническое обслуживание и ремонт радиоэлектронных средств.
Итого:	68

* в содержании подчеркнуты темы, указанные в ГОС.

В таблице 6 представлены темы лабораторных занятий.

Темы лабораторных занятий, курсового проекта, расчетно-графической работы, контрольных работ

Таблица 6

Ссылки на цели курса	Часы	Темы	Решая задачи студент:
1,2,8	4	Лабораторные занятия Освоение автоматизированной системы технологической подготовки производства «АСТЕП»	Знакомится с принципами организации автоматизированного технологического проектирования: администрированием справочников операций, переходов, оборудования, инструментов; проектированием технологических процессов в режиме прямого и блочного проектирования; выпуском технологических документов. Выполняет учебное задания по заполнению справочников, проектированию и выпуску документации для простейшего технологического процесса, состоящего из одной операции.
1,2,4,7,10,13,14	4	Автоматизирован- ное проектирование технологических процессов обработки деталей резанием.	Заполняет справочники операций, переходов, оборудования, инструментов применительно к технологии обработки деталей резанием. Проектирует технологический процесс, включающий токарную, фрезерную, сверлильную, слесарную обработки. Готовит маршрутно-операционную карту технологического процесса.
1,2,4,7,10,13,14	4	Автоматизирован- ное проектирование технологических процессов штамповки.	Заполняет справочники операций, переходов, оборудования, инструментов применительно к технологии штамповки деталей РЭС. Проектирует технологический процесс изготовления детали методом штампования. Готовит маршрутно-операционную карту технологического процесса.
1,2,4,7,10,13,14	4	Автоматизирован- ное проектирование технологических процессов литья пластмасс.	Заполняет справочники операций, переходов, оборудования, инструментов применительно к технологии обработки литья пластмасс. Проектирует технологический процесс литья пластмассового корпуса изделия РЭС. Готовит маршрутно-операционную карту технологического процесса.
1,2,4,7,10,13,14	16	Первоначальное знакомство с системой автоматизированной технической подготовки производства «TechnologiCS»	Изучает интерфейс системы, организацию классов, основных и вспомогательных справочников. Осваивает ведение спецификаций, номенклатурных позиций. Проектирует пробный технологический процесс. Выполняет выпуск комплекта технологической документации.
9,10	8	Технологическая подготовка производства в системе TechnologiCS	Проектируется состав изделия, технология изготовления деталей, технология сборочного процесса, планируется производственный цикл.
3,19	4	Проектирование технологической приработки изделий бытового назначения.	Выполняет проектирование технологии электропрогона бытовой радиоаппаратуры по ГОСТ 23502-79 с использованием специализированного программного обеспечения, разработанного на кафедре КТРС.
3,17	4	Оптимизация размещения контрольных операций в технологическом процессе изготовления изделий РЭА.	Готовит исходные данные и выполняет проектирование структуры входного, операционного и выходного контролей в технологическом процессе изготовления радиоаппаратуры с использованием специализированного программного обеспечения, разработанного на кафедре КТРС.
19	4	Диагностика неисправностей изделий РЭС.	Знакомится с теоретическими методами диагностики состояния технических систем. Выполняет анализ принципиальной схемы изделия РЭА в плане возможных неисправностей изделия. Готовит исходную информацию для проведения диагностики и отыскивает неисправности изделия с использованием его математической модели. В работе используется специализированное программное обеспечение, разработанное на кафедре КТРС.
1,2,4,6,7,8,12,14	40	Курсовой проект. Технологическая подготовка серийного автоматизирован-ного производства узла РЭА на печатной плате.	Оценивает технологичность конструкции узла, проектирует ТП изготовления печатной платы, проектирует ТП автоматизированной сборки узла на печатной плате, оформляет маршрутно-операционные карты на технологический процесс изготовления печатной платы и на технологический процесс автоматизированной сборки узла.
1,7,14,9,19	10	Расчетно-графическая работа	Готовит реферат по теме, которая либо не рассматривается на лекциях, либо в реферате обсуждается еще один подход к проблеме. Темы рефератов приводятся в приложении. Выступает с докладом по теме реферата, принимает участие в обсуждении других рефератов, обсуждает варианты решений нестандартных заданий, анализирует и устраняет затруднения , возникающие при выполнении расчетно-графического задания.
1,14,16,17		Контрольные работы	Отвечает на вопросы, которые проверяют степень знаний и умений в соответствии с указанными целями

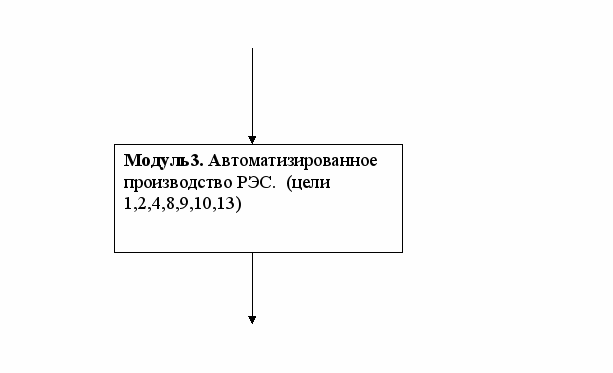

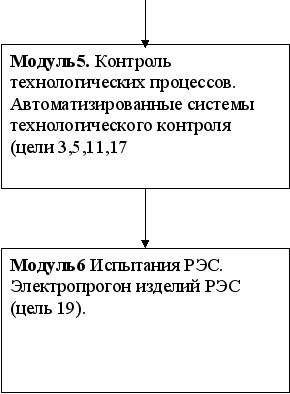

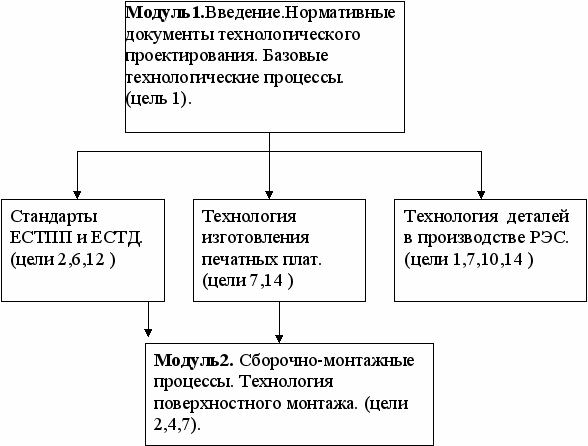

Структура дисциплины

Модуль4. Технологическая воспроизводимость. Взаимозаменяемость. Выход годного. (цели 11,16)

Учебная деятельность

Примерные темы рефератов расчетно-графического задания:

Материалы и свойства материалов для изготовления печатных плат.
Методы изготовления многослойных печатных плат.
Высокоточные технологии нанесения рисунка на печатную плату.
Автоматизация контроля печатных плат и узлов на печатных платах.
Автоматизированные системы сборки узлов на печатных платах.
Технологические процессы планарной сборки узлов на ПП.
Гибкое автоматизированное производство РЭА по материалам зарубежных источников.
Обзор автоматизированных систем технической подготовки производства.
Роботы в сборочном производстве РЭА.
Обзор манипуляторов сборочных робототехнических систем.
Автоматизированные системы операционного контроля сборочных технологических процессов.
Цифровое системы обработки информации в технологическом и контроль ном оборудовании производственных систем.
Современные методы и оборудование механообработки деталей в производстве РЭС.
Обзор перспективных технологий нанесения покрытий.
Элементная база поверхностного монтажа в производстве РЭС.

Фрагменты контрольной работы по курсу «Технология радиоэлектронных средств»

(время выполнения 90 мин.)

Дополните таблицу

ГОСТ 2. .-**	ЕСКД
ГОСТ 3. .-**
ГОСТ 14. .-**

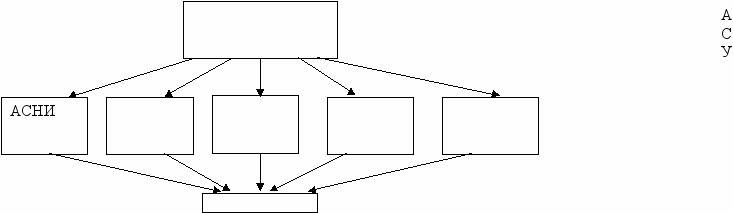

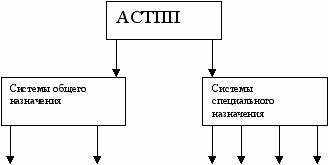

Введите недостающие элементы структурной схемы системы автоматизированной технологической подготовки производства

Заполните таблицу соответствия стадий конструкторской и

технологической разработки документации.

Стадии разработки конструкторской документации	Стадии разработки технологической документации
Эскизный проект Технический проект
Разработка рабочей документации опытного образца
Разработка рабочей документации установившейся серии

Дополните таблицу обозначений позиций маршрутно-операционной

карты.

Операция	А
Оборудование
Переход
Инструмент
Материал

Заполните таблицу

Тип производства	Коэффициент закрепления операций
крупносерийное
среднесерийное
мелкосерийное
единичное

Заполните таблицу

Тип печатной платы	Область применения
однослойная
многослойная
керамическая
гибкая

«Выпадающим» из перечисленных ниже понятий

субтрактивный
аддитивный
последовательного наращивания
трафаретной печати

является понятие __________________.

8. Заполните недостающие клетки матрицы, связывающей относительные изменения входного параметра изделия dx/x , относительные изменения выходного параметра изделия dq/q , и коэффициенты влияния входных параметров на выходные.

Dx/x	dq/q	A
1	10
	1	5
2	10

9. Заполните функционально-диагностическую матрицу для изделия, у которого неисправность N1 влияет на параметр U1, а неисправность N2 влияет на параметр U2,

	N1	N2
U1
U2

10. При возрастании числа коррелированных операций технологического процесса количество необходимых контрольных операций

остается тем же

2. возрастает

уменьшается

Правильный вариант ответа _________.

11. Заполните недостающие позиции в структурной схеме интегрированного производственного комплекса

12.Точность позиционирования печатной платы относительно установочной головки при монтаже радиоэлементов в отверстия равна

0.1мм
0.05мм
0.005мм
0.01мм

Правильный вариант ответа ________.

6. Правила аттестации студентов по учебной дисциплине

По учебному плану предусмотрен экзамен, который проводится в 5 семестре, и экзамен, который проводится в 9 семестре. Кроме того вопросы дисциплины входят в состав государственного экзамена «Проектирование и технология РЭС», который проводится в 10 семестре.

7. Список литературы

7.1. Учебная литература

Основная

Конструкторско-технологическое проектирование электронной аппаратуры: Учебник для вузов/ К.И.Билибин, А.И. Власов, Л.В. Журавлева и др. Под ред. Шахнова А.А. М.: Изд-во МГУ им. Баумана, 2002г.
Технология и автоматизация производства радиоэлектронной аппаратуры: Учебник для вузов/ И.П.Бушминский, О.Ш.Даутов, А.П.Достанко и др. Под ред. А.П.Достанко Ш.М.Чабдарова.- М. : Радио и связь, 1989. –624с.
Технология ЭВА, оборудование и автоматизация: Учеб. Пособие для вузов специальности «Конструирование и производство ЭВА» /В.Г.Алексеев, В.Н.Гриднев, Ю.И.Нестеров и др.- М.Высшая школа, 1983. –296с.
Ушаков Н.Н. Технология производства ЭВМ. Учебное пособие для

студентов вузов для спец. выч. техн. М. Высшая школа. 1991 – 416с.

Глудкин О.П., Черняев В.Н. Анализ и контроль техноло-

гических процессов производства РЭА: Учебное пособие для ву-

зов.-М.:Радио и связь, 1983.-296с.

Глудкин О.П. Методы и устройства испытаний РЭС и ЭВС: Учебник для вузов по спец. «Конструирование и технология РЭС», «Конструирование и технология ЭВС» - М.: Высш. шк. 1991 – 182с.

Дополнительная

1. Автоматизация и механизация сборки и монтажа на печатных платах / А.В.Егунов, Б.Л.Жоржолиани, В.Г.Журавский, В,В,Жуков; Под ред.В.Г.Журавского. - М.: Радио с связь, 1988 –260с.

2. Павловский В.В., Васильев В.И., Гутман Г.Н. Проектирование

технологических процессов изготовления РЭА - М.: Радио и связь, 1982- 160с

Гибкое автоматическое производство / В.О.Азбель, В.А.Егоров,

А.Ю.Звоницкий и др. Под общей редакцией С.А.Майорова, Г.В.Орловского, С.Н.Халкиопова. – 2-е изд. перераб. и дополн. - Л. : Машиностроение, 1985. –454 с.

Основы автоматизации управления производством / Под ред. И.М.Макарова. М. : Высшая школа, 1983. –504с.

5. Балашов Е.П., Долженков В.А. Статистический контроль и

регулирование качества массовой продукции. -М.: Машинострое-

ние,1987.-231с.

6. Кофанов Ю.Н., Сарафанов А.В., Трегубов С.И. Автоматизация проектирования РЭС. Топологическое проектирование печатных плат: Учеб. Пособие, 2-е изд. Перераб. И дополн. М.: Радио и связь, 2001, 220 с.

6.2.Методическая литература.

1.А.Г.Вострецов А.Г., Кушнир В.И., Синельников А.В.Про-

ектирование контроля в производстве РЭС.: Учеб. пособие для сту-

дентов РЭФ.- Новосибирский государственный технический

университет.Новосибирск,1996.

2.Технология РЭС и автоматизация производства: Методичес-

кие указания к выполнению лабораторной работы "Диагностика РЭС"

/сост. Кушнир В.И./ Новосибирский электротехнический институт. Но-

восибирск,1991

3.Технология РЭС и автоматизация производства: Методичес-

. кие указания к выполнению лабораторной работы "Технологический

прогон блоков и изделий бытового назначения"/сост. Кушнир В.И./

Новосибирский электротехнический институт.Новосибирск,1991.

4. Кушнир В.И. Технология и автоматизация производства РЭА: Лабораторная работа №4. Оптимизация расстановки контрольных операций технологического процесса изготовления РЭА. Новосибирск, НЭТИ, 1987. каф.КТРС.

Кушнир В.И
В.И.Кушнир Технология РЭС и автоматизация производства. Методические указани и задания к выполнению курсовой работы. Новосибирск, НЭТИ, 1990, каф. КТРС.
В.И.Кушнир Технология РЭС и автоматизация производства. Приложение к методическим указаниям по выполнению курсовой работы. Новосибирск, НЭТИ, 1990, каф. КТРС.
Методические указания к выполнению лабораторных работ в системе TechnologiCS в электронном виде.

8. Контролирующие материалы для аттестации студентов по дисциплине

Вопросы к экзамену (5 семестр)

Общая характеристика стандартов ЕСТПП
Общая характеристика стандартов ЕСТД
Стадии разработки конструкторской и технологической документации
Технологический процесс: элементы ТП, объекты ТП, виды ТП
Типы производства
Виды производства. Параметры производства.
Классификация печатных плат
Технология изготовления ОПП субтрактивным методом
Технология изготовления ОПП аддитивным методом
Изготовление ДПП комбинированным позитивным методом
Изготовление МПП методом металлизации сквозных отверстий
Конструкционные материалы для изготовления ПП
Оборудование, применяемое при изготовлении ПП (фотошаблоны, заготовительное оборудование, образование монтажных и переходных отверстий, химическое и гальваническое меднение)
Типовой технологический процесс изготовления узлов на ПП. Подготовка элементов к монтажу, установка ЭРЭ
Методы пайки узлов на ПП
Технология поверхностного монтажа. Подготовительные операции.
Технология поверхностного монтажа. Сборка и пайка узлов.
Структура интегрированного производственного комплекса
Сравнительная характеристика сеткографического и фотографического методов нанесения рисунка на ПП.
Технология получения деталей из пластмасс.
Технология получения деталей методом штамповки.
Технология получения деталей методом токарной обработки.

Вопросы к экзамену (9 семестр)

Вывод уравнения технологической воспроизводимости РЭС
Сплошной контроль. Одномодальное распределение. Риск Изготовителя.
Сплошной контроль. Одномодальное распределение. Риск Заказчика.
Сплошной контроль. Полимодальное распределение. Риск Изготовителя.
Сплошной контроль. Полимодальное распределение. Риск Заказчика.
Выборочный контроль РЭС. Вывод формулы биномиального распределения.
Выборочный контроль по альтернативному признаку. Вывод алгоритма контроля.
Оперативная характеристика выборочного контроля.
Последовательный выборочный контроль по критерию Вальда.
Общая формулировка задачи статистического решения по Байесовскому критерию минимума среднего риска.
Критерий проектирования технологического процесса контроля. Математическая модель контроля.
Вывод алгоритма проектирования контроля для случая восстанавливаемого изделия.
Вывод алгоритма проектирования контроля для случая невосстанавливаемого изделия.
Выбор оборудования контроля в технологическом процессе.
Регрессионная идентификация статического технологического процесса. Вывод уравнения идентификации в общем виде.
Регрессионная идентификация линейного процесса.
Методика планирования эксперимента на основе линейной модели объекта.
Планирование технологической операции электропрогона. Математическая модель интенсивности отказа изделия.
Планирование технологической операции электропрогона. Вывод соотношения для расчета оптимального времени электропрогона.
Основные математические соотношения теории надежности. Вероятность безотказной работы. Распределение момента отказа. Интенсивность отказов.
Методика расчета надежности РЭА.
Организация испытаний на надежность.
Факторы, влияющие на работоспособность РЭА.
Климатические, механические испытания РЭА.

ГОСТ 2. .-**	ЕСКД
ГОСТ 3. .-**
ГОСТ 14. .-**

Blog
