Адаптер для тестирования катушек кабеля DSP-Spool Test Adapter


Решение под названием DSP-Spool Test позволит Вам быстро и качественно протестировать вновь приобретенную бухта кабеля типа "витая пара" на соответствие международных стандартов, еще до того как она будет разрезана и установлены разъемы или розетки.

Зачем мне нужно тестировать кабель?
Естественно обычно это не требуеться. Если во время тестирования Ваших соединений несколько линий не прошли тест, то можно воспользоваться анализатором High Definition Time Domain Crosstalk (HDTDX™) для определения причины. Если источником проблем является кабель, то Вы можете смело начинать выдвигать законные претензии по гарантии к поставщику или производителю кабельной продукции. Но, стоп. А не поздно ли? Кабель уложен в короба, разделаны разъемы, сроки сдачи объекта подходят....

А почему бы не протестировать кабель перед его установкой?
С помощью адаптера DSP-Spool Test в течение нескольких секунд Ваш кабельный тестер позволит измерить все наиболее критичные параметры Вашего кабеля. Адаптер зазработан для кабеля с диаметром жилы 24AWG. Для этого необходимо отчистить 3-5 см кабеля от изоляции, зачистить каждую жилу (примерно 3 мм) и вставить в адаптер DSP-Spool, подключенный к Вашему DSP-4x00. Время тестирования кабеля с помощью одной насадки 16 секунд, и 38 секунд с помощью двух насадок.

При тестировании бухты кабеля с помощью одной насадки DSP-Spool (подключается к тестеру) измеряются следующие параметры:
  • Длина
  • Переходное затухание на ближнем конце (NEXT)
  • Суммарное переходное затухание (Power sum NEXT)
  • Возвратные потери
  • Задержка распространения сигнала
  • Перекос задержки

При тестировании бухты кабеля с помощью двух насадок DSP-Spool (подключается к тестеру и удаленному инжектору):

Измеряемые параметры (длина 100 метров)

  • Схема соединения
  • Затухание
  • Переходное затухание на ближнем конце (NEXT)
  • Суммарное переходное затухание (Power sum NEXT)
  • Эквивалентный уровень переходного затухания на дальнем конце( ELFEXT)
  • Power sum ELFEXT
  • Возвратные потери
  • Задержка распространения сигнала
  • Перекос задержки
  • Активное сопротивление

Измеряемые параметры (длина 300м, 500м и 1000м)

  • Переходное затухание на ближнем конце (NEXT)
  • Суммарное переходное затухание (Power sum NEXT)
  • Возвратные потери
  • Задержка распространения сигнала
  • Задержка распространения

Предельные значения Pass/Fail


Обновленная база содержит предельные значения, предусмотренные стандартами:
  • TIA/EIA-568-B.2-1, категория 5e и 6
  • ISO/IEC 11801-2002, категория 5e и 6

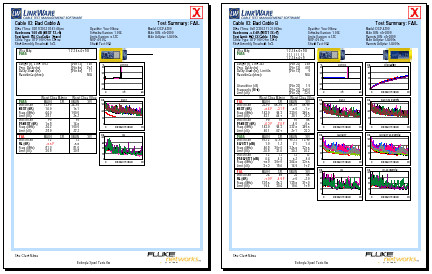

Примеры полученных отчетов




Для работы с данной насадкой требуется обновить программное обеспечение тестера и удаленного инжектора:
  • DSP-4000 версия 3.9 и выше
  • DSP-4100 версия 4.9 и выше
  • DSP-4300 версия 1.9 и выше

Комплект поставки:


Насадка DSP-Spool для тестера, CD-ROM с руководством пользователя и обновленной базой стандартов.

По материалам сайта ссылка скрыта


Адаптер для тестирования патч-кордов DSP-PCI-6S Patch Cord Adapter


Не для кого не секрет что все коммутационные шнуры в настоящее время добавляются в состав СКС зачастую после проведения сертификации и в течение жизни СКС очень часто меняются. В настоящее время при тестировании коммутационных шнуров в лучшем случае проверяется схема соединения или с помощью так называемых "чекеров" или зачастую просто на "глазок". А ведь никто не задумывается над такими критичными параметрами как взаимные наводки (NEXT) и возвратные потери, которые оказывают непоправимое влияние на скорость передачи данных.

DSP-PCI-6S Patch Cord Adapter позволяет Вам использовать кабельные анализаторы DSP-4x00 для тестирования коммутационных шнуров в соответствии с стандартами ANSI/TIA/EIA-568-B.2-1 и IEC 61935-2. Эти адаптеры позволяют тестировать коммутационные шнуры категорий 5, 5е, 6. Время тестирования с уровнем точности Level III+ составляет порядка 15 секунд.

В комплект поставки входит две насадки для тестера и удаленного инжектора, обновленная база данных стандартов, обновление происходит независимо от программного обеспечения тестера.

Предельные значения Pass/Fail


Обновленная база содержит предельные значения, предусмотренные стандартами:
  • TIA/EIA-568-B.2-1, категория 5e и 6
  • ISO/IEC 11801-2002, категория 5e и 6.

для следующих длин коммутационных шнуров: 0.5 м, 1 м, 1.5 м, 2 м, 2.5 м, 3 м, 4 м, 5 м, 7.5 м, 10 м, 15 м и 20 м.

Измеряемые параметры

  • Схема соединения
  • Взаимные наводки (NEXT) (с одной стороны)
  • Возвратные потери (с одной стороны)

Комплект поставки DSP-PCI-6S:


Насадка DSP-PCI-M6 для тестера, насадка DSP-PCI-R6 для удаленного инжектора, CD-ROM с руководством пользователя и обновленной базой стандартов.

По материалам сайта ссылка скрыта


Оптические адаптеры DSP-FTA420s, 430s, 440s для кабельного анализатора DSP-4000 серии


Как правило, при тестировании оптических линий связи приходится измерять затухание сигнала в двух направлениях, для чего требуется менять местами источник и приемник.

Все оптические насадки компании Fluke Networks позволяют:
  • Протестировать два волоконно-оптических кабеля на двух длинах волн за одно подключение
  • С помощью программного обеспечения LinkWare построить профессиональные графические отчеты, даже в формате PDF.
  • Двунаправленное тестирование обоих кабелей и сохранит все результаты тестирования в одной записи.
  • Автоматически измерит длину кабеля, задержку распространения сигнала, и потери.
  • Поддержка режима голосовой связи между тестером и инжектором.
  • Функция FindFiber позволяет быстро и правильно подключить кабель к насадке.
  • С помощью наборов SFF можно подключиться практически ко всем существующим миниатюрным оптическим разъемам.

Тестирование многомодовых каналов


Подключив оптическую насадку DSP-FTA420S к кабельному анализатору DSP- 4000 серии вы с легкостью сможете протестировать одновременно два оптических кабеля на двух длинах волн (850нм и 1310нм), в обоих направлениях, тем самым существенно сократив время необходимое для сертификации без потери качества выполненной работы. С помощью DSP-FTA420S Вы измерите потери излучения и длину многомодовых каналов, используя для этого встроенные в насадку светодиодные (LED) источники, с высокой точностью, превышающей требования стандартов и технических бюллетеней.

Длина тестируемого сегмента для DSP-FTA420S составляет 5000 метров.

Тестирование одномодовых каналов


Если у вас возникла необходимость сертификации одномодовых волоконно-оптических линий связи, Вам обязательно надо обратить внимание на оптическую насадку DSP-FTA430S Fiber Test Adapter. Она разработанна именно для решения этой задачи и позволяет автоматически протестировать и сертифицировать канал используя для этого Fabry-Perot (FP) лазер, излучающий на двух длинах волн 1310 нм и 1550 нм. Так как в насадке используется лазер аналогичный лазерам, устанавливаемых в активном оборудования Вы будете всегда уверенны в достоверности и точности полученных результатов, а также в том что вас не ожидают неприятные неожиданности после сдачи канала или объекта и подключения активного оборудования к нему.

Подсоедините DSP-FTA430S к Вашему цифровому кабельному анализатору серии DSP-4000 и Вы готовы автоматического измерить длину, рассчитать бюджет по потерям и определить соответствует ли Ваше соединение требованиям стандартов.

Длина тестируемого сегмента для DSP-FTA430S составляет 10000 метров.

Тестирование волоконно-оптических соединений Gigabit Ethernet


Если Вы занимаетесь установкой волоконно-оптических линий связи, использующих стандарт передачи данных 1000-BASE-SX или 1000-BASE-LX, то у Вас может возникнуть необходимость в приобретении оптической насадки DSP-FTA440s— первый в мире адаптер для сертификации волоконно-оптических соединений, имеющий в качестве одного их источников VCSEL-лазер.

Для построения сети 1000-BASE-SX используется 50- мкм многомодовый оптический кабель, а в качестве источника излучения используются новый тип лазерного источника, так называемый полупроводниковый VCSEL-лазер, работающий на длине волны 850нм. VCSEL-лазеры дешевле, чем обычные лазеры и также обеспечивают большую ширину полосы, чем светодиодные (LED) источники. А для развертывания сети 1000-BASE-LX применяют одномодовый волоконно-оптический кабель и источник, работает на длине волны 1310нм.

Для увеличения точности результатов тестирования и сертификации сетей Gigabit Ethernet компания Fluke Networks предлагает новые тип насадки DSP-FTA440s, которая обеспечит автоматическое, двунаправленное измерение оптических потерь, а также полную сертификацию каналов с использованием VCSEL лазера на длине волны 850 нм и Fabry-Perot (FP) лазера на 1310 нм. Также обеспечивается измерение длины оптоволоконных соединений и подтверждение соответствия результатов измерений стандарту Gigabit Ethernet.

Результаты тестирования, полученные при помощи DSP-FTA4x0S, сохраняются в памяти DSP-4x00, так же как и результаты тестирования медного кабеля, и могут быть распечатаны или выгружены на ПК с помощью программного обеспечения LinkWare.


Результаты тестирования

Преимущества при использовании оптических адаптеров DSP-FTA-4x0s.


420s

430s

440s

Возможности

Преимущества

*

*

*

Сертификация и документирование результатов тестирования медного и оптического кабеля используя для этих целей один кабельный тестер.

Не требуется дополнительных финансовых вложений в инструмент для сохранения конкурентно способности на рынке инсталляторов СКС.

*

*

*

Тестирование двух оптических кабелей одновременно

Сокращение времени выполнения работ по тестированию и сертификации оптических линий связи.

*



*

Автоматическое тестирование на двух длинах волн 850 нм и 1300 нм.

Не требуется тратить время и внимание на контроль положения переключателя выбора длины волны.



*



Автоматическое тестирование на двух длинах волн 1310 нм и 1550 нм.

Не требуется тратить время и внимание на контроль положения переключателя выбора длины волны.





*

Использование VCSEL лазера в качестве источника для тестирования многомодового кабеля Gigabit Ethernet.

Повышение точности тестирования при тестировании Gigabit Ethernet, используя для этого тот же тип источника который использует все оборудование Gigabit Ethernet.

*

*

*

Измерение длины кабеля и задержки распространения сигнала автоматически.

Сертификация кабеля на соответствие стандартам TIA 568 или Gigabit Ethernet (IEEE 802.3z) автоматически.

*

*

*

Работа режима TALK по оптическому кабелю

Не требуется использование дополнительных переговорных устройств. Используются средства входящие в комплект поставки кабельного тестера DSP.

*

*

*

Возможность тестирования оптических кабелей, использующих разъемы SFF.

Позволяет тестировать большее количество оптических линий связи, использующих различные оптические соединители одним прибором.

*

*

*

Обеспечение двунаправленного тестирования оптического кабеля.

Сокращение времени тестирования и простота настройки.

*

*

*

Адаптеры выполнены в присущем для оборудования компании Fluke Netwroks стиле. Адаптер не имеет никаких выступающих частей.

Снижение возможности поломки при падении и т.п.


Модели


Модель
Описание



Адаптер для тестирования многомодовых оптических линий. В качестве источника используется светодиод, излучающий сигнал на длинах волн 850 нм и 1300 нм.

Серый лейбл на корпусе адаптера.



Адаптер для тестирования одномодовых оптических линий. В качестве источника лазер, излучающий сигнал на длинах волн 1310 нм и 1550 нм.

Желтый лейбл на корпусе адаптера.



Адаптер для тестирования многомодовых оптических линий со скоростью передачи Gigabit. В качестве источника используется VCSEL лазер, излучающий сигнал на длинах волн 850 нм и 1300 нм.

Зеленый лейбл на корпусе адаптера.


Спецификация

Основные параметры


Размеры

8.3 cm x 11.6 cm x 4.7 cm

Вес

215 g

Температурный диапазон для использования прибора

0 до +40° C

Хранение -10 до +60° C

Оптический передатчик


Тип соединителей

SC

FTA420 - 62.5µm multimode

FTA430 - 9.0µm Singlemode

FTA440 - 50 µm multimode

Тип передатчика

FTA420 - Multimode LED

FTA430 - Singlemode laser

FTA440 - 850 nm Vertical Cavity Surface Emitting Laser (VCSEL);

1310 nm FP laser

Длина волны

FTA420 - 850 nm and 1300 nm

FTA430 - 1310 nm and 1550 nm

FTA 440 - 850nm and 1310 nm

Выходная мощность

FTA420 -20 dBm (10 mW)

FTA430 -8 dBm

FTA440 -10 dBm

Оптический приемник


Точность измерения

±0.25 dB at 23 °C, 45% RH to 75% RH, -20 dBm for 850 nm и 1300 nm, -10 dBm for 1550 nm

Тип соединителей

SC

FTA410 - 62.5µm multimode

FTA430 - 9.0µm Singlemode

FTA440 - 50 µm multimode

Длина волны

850 nm, 1300 nm, 1310 nm, 1550 nm and 1625 nm

Диапазон измеряемой мощности

0 dBm to -50 dBm
