Выбор материнской платы
Выбор материнской платы - это самый важный этап при модернизации компьютера. Как и при выборе других внутренних устройств ПК, основным критерием является цель модернизации.
Начинать поиск иной материнской платы для своего компьютера следует с поиска требуемой информации в Internet, где можно посмотреть характеристики. Кроме того, следует посетить какой-нибудь крупный форум, где опытные пользователи делятся своими впечатлениями о различных моделях устройств и о тех или иных проблемах, возникших при эксплуатации.
Если пользователь использует ПК, например для офисной работы и изредка как мультимедийное устройство, то может использоваться экономный вариант материнской платы, такой, как, например, AsRock, у которой соотношение цены и качества довольно неплохое.
Основные характеристики современных материнских плат, на которые следует обращать внимание при покупке или модернизации компьютера:
- компания-производитель;
- форм-фактор;
- тип установленного на плате чипсета;
- тип и быстродействие поддерживаемых платой процессоров;
- тип и быстродействие поддерживаемых платой модулей оперативной памяти;
- расширение. Пользователю следует помнить основное – не существует способов увеличения надежности платы путем интеграции на нее дополнительных микросхем. Каждая дополнительная микросхема, каждый «внешний» по отношению к чипсету контроллер потенциально снижает надежность платы. Поэтому можно сделать вывод: если на плате встроены контроллеры, которые вряд ли когда-нибудь будут использованы, то это минус без потенциальных плюсов. Не стоит покупать нечто в составе платы, если оно не нужно сегодня или завтра, лучше купить потом в виде отдельной карты расширения. Кроме того, при модернизации системы внешние контроллеры имеют одну очень приятную особенность: их можно установить на новую плату в отличие от встроенных;
- скорость. Данный параметр для опытного пользователя не является решающим, т.к в большинстве случаев требуется стабильно работающая плата. Пользователь получит намного больше, чем те 5-6% скорости, которыми, как правило, отличаются системные платы, предназначенные для установки однотипных CPU (да и то наблюдаются эти 5-6% обычно в низкоуровневой «синтетике», а в большинстве реальных приложений разница, как правило, не более 1-2%). Для увеличения быстродействия существует масса других способов, намного более эффективных и намного меньших по трудозатратам;
- охлаждение - это важный фактор для стабильности и скорости работы оборудования. Необходимо уделять внимание на наличие всевозможных радиаторов и вентиляторов на всей плате.
Не рекомендуется устанавливать платы, в которых на микросхеме северного моста стоит активное охлаждение (радиатор + вентилятор), вряд ли там установлены дорогие и надежные вентиляторы. А дешевый и простенький через какой-нибудь год активной работы компьютера забьется пылью и умрет.

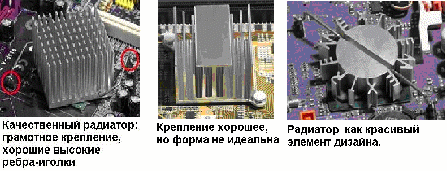

Предпочтение следует отдавать достаточно высоким «игольчатым» радиаторам. При отсутствии вентилятора такой дизайн радиатора обеспечивает максимально эффективное его охлаждение потоками воздуха внутри корпуса.
Менее предпочтительными являются высокие «пластинчатые» радиаторы, даже если их пластины достаточно узки и их много. В таких радиаторах воздушные потоки, дующие «поперек» плоскости пластин, будут охлаждать их намного хуже.
Наихудшими вариантами из всех являются маленькие плоские «пластинчатые» радиаторы или радиаторы с очень коротенькими «иголочками», а также подавляющее число «украшательских» решений. Фактически, такой радиатор является на 70% (это по самым мягким оценкам) сплошной бутафорией. Он разве что способен чуть-чуть компенсировать мгновенный кратковременный нагрев, но от последствий постоянного перегрева он чип не спасет.
Очень многое о качестве может рассказать способ крепления. Если на плате наблюдаются специальные «прижимы» для радиатора, то с высокой степенью вероятности это свидетельствует о том, что между чипом и радиатором находится термопаста.
Если же крепление у радиатора отсутствует, то можно утверждать, что он к чипу приклеен. И, скорее всего, приклеен он липкой пластиковой лентой, теплопроводящие способности которой очень далеки даже от самой посредственной термопасты. Это означает что охлаждающие способности такого радиатора искусственно снижены (именно за счет способа крепления);
- вентиляция самого корпуса и вентилятора на процессоре;
- стабилизация - ёмкость конденсаторов-стабилизаторов, определяющая стабильность работы платы. Количество и емкость конденсаторов на плате сами по себе ни о чем не говорят. Для хорошо спроектированной платы много конденсаторов большой емкости не являются жизненной необходимостью. Для плохо спроектированной платы много конденсаторов — почти обязательно.
Скорее всего, большое количество конденсаторов (по сравнению с другими платами на базе того же чипсета и с аналогичной функциональностью), «разбросанных» более-менее равномерно по всей плате, а не сосредоточенных компактными группками в определенных местах, — это в большинстве случаев является довольно точным признаком не очень качественной разводки;
- электропитание. На данный момент имеются следующие стандарты подключения кабелей питания к системной плате:
- обычный 20-контактный одиночный разъем ATX. Пришел с появлением стандарта ATX и сохранился до времен выхода первых систем с процессорами Pentium 4;
- 20-контактный ATX + 4-контактный 12V;
- 20-контактный ATX + 4-контактный 12V + 6-контактный разъем AUX. Появился впервые в Pentium 4-системах, но постепенно преобразовался в тип 2;
- 24-контактный разъем ATX + 4-контактный разъем 12V. Появился с выходом плат под Pentium 4/Socket 775;
- 24-контактный разъем ATX + 8-контактный разъем EPS12V. Пришел с серверов, но сейчас такими разъемами оснащаются и некоторые десктопные платы.
Также иногда на платах встречаются дополнительные разъемы под питание для периферийных устройств (туда вставляется обычный штекер, такой же, как подключается к винчестерам, оптическим приводам и т.п.). Как правило, таким образом компенсируется отсутствие 4-контактного разъема 12V на плате либо отсутствие соответствующего коннектора на старом БП. В целом это, безусловно, «лучше, чем ничего», однако следует понимать и то, что старый БП может просто не потянуть новую плату с процессором по мощности, а мощность от увеличения количества подсоединений у него не вырастет;
- встроенная графика. Такие платы могут рекомендоваться только тем пользователям, которые четко себе представляют, что это такое. Всем остальным лучше покупать платы, предусматривающие установку «внешней» видеокарты. В качестве компромиссного решения существуют платы, оснащенные встроенной графикой, но позволяющие устанавливать видеокарту. По большому счету, данное решение является оптимальным для всех. Есть одно маленькое «но»: оно, как правило, стоит дороже как плат без встроенной графики, так и тех плат со встроенной графикой, в которые видеокарту установить не получится. Недостатки встроенной графики:
- бесполезно ждать требуемой скорости;
- проблемы с большими разрешениями. Не стоит рекомендовать ее использование тем, кто собирается работать с разрешением экрана более 1024x768, особенно на CRT-мониторе;
- бесполезно ждать требуемой скорости;
- встроенный звук является сейчас стандартом, плату без звука найти практически невозможно. Проблемы могут возникать только с используемым стандартом или AC’97, или HDA. Встроенный звук стандарта HDA (при хорошем качестве его реализации на плате) однозначно лучше AC'97: он может соперничать со старыми PCI-картами. Разумеется, именно в качестве, а не в трехмерных эффектах;
- возможность разгона. Следует отметить, что материнских плат, конструктивно предусматривающих возможность разгона, не существует. Есть оверклокерский BIOS, который может быть написан для любой платы. И есть лишь две разновидности системных плат: правильно спроектированные и качественно изготовленные и неправильно спроектированные и некачественно изготовленные. Правильно спроектированная и качественно изготовленная системная плата обладает неким запасом прочности, позволяющем ей сохранять работоспособность даже в нештатных режимах. «Плохая» плата работает уже и так на пределе, поэтому малейшие отклонения от него вводят ее в ступор.
Единственным достоинством т.н. «оверклокерских» плат является возможность управлять из BIOS микросхемами преобразователей напряжения и частотными генераторами, а также фиксировать частоту шин при промежуточных частотах FSB. Следует понимать, что физически такая возможность присутствует в любой плате: в процессе инициализации BIOS все равно определяет, какими должны быть частоты и напряжения, и соответствующим образом инициализирует чипы. В «оверклокерских» платах возможность управления этими параметрами вынесена в меню BIOS. В платах, не поддерживающих разгон, это спрятано внутрь и происходит «на автомате». Сами микросхемы преобразователей напряжения и частотных генераторов и там, и там в 99% случаев стоят совершенно одинаковые. Специальный оверклокерский дизайн плат — это маркетинговое понятие. «Оверклокерской» может считаться практически любая грамотно спроектированная и качественно изготовленная плата, которая ДОЛЖНА иметь запас прочности, и к оверклокингу это никакого отношения не имеет;
- комплектация. Сравнение комплектации одной платы с комплектацией другой обычно сводится к сравнению стоимости. Т.е. если к плате придется «прикупать» дополнительные шлейфы (или еще что-то), то стоимость всей дополнительной комплектации должна быть прибавлена к стоимости платы, чтобы сравнение цены с «конкуренткой», комплектация которой лучше, было справедливым.
Можно считать, что комплектация лучше, если:

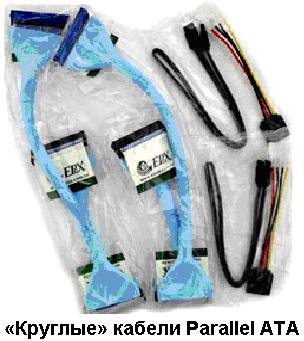

- используются «скругленные» шлейфы Parallel ATA и FDD - их проще устанавливать и они создают меньше «беспорядка» внутри корпуса, и, как следствие, улучшают вентиляцию;
- в комплекте с платой поставляется нужное ПО типа Norton Internet Security или Power Quest Partition Magic;
- в комплекте с платой идут дополнительные планки, позволяющие вывести на заднюю стенку корпуса интерфейсные разъемы, которых нет на задней панели самой платы. Бывает так, что возможность подсоединения планки с дополнительными портами USB или COM-портом сама плата поддерживает, а планки в комплекте нет;
- внешний вид. На практике проверено, вид самой платы может немало рассказать о её работоспособности, если компания не уделила внимания внешнему виду, то вряд ли можно рассчитывать на её надёжность;
- OEM или Retail упаковка. Retail — это плата, упакованная с целью исключения механических повреждений в специально сконструированную коробку (картонные или пенопластовые «вставки» сложной формы, прокладки, коробки внутри коробки и т.д.). OEM — это платы, официально предназначенные не для продажи в розничных торговых сетях, а для использования сборщиками готовых компьютеров. Они не имеют собственной коробки, плата со шлейфами упаковывается в пластиковый пакет, а при транспортировке пакеты с платами в количестве нескольких десятков штук укладываются в одну большую коробку. Коробка с OEM-платами вскрывается не у продавца, а у более крупного дилера, для того чтобы поштучно распродать их мелким продавцам, что иногда приводит к физическим повреждениям в процессе транспортировки до конечной точки продажи. Повреждения эти не всегда можно обнаружить при визуальном осмотре, более того, в наиболее неприятных случаях плата даже сохраняет некоторую работоспособность, просто ведет себя странно. Хотя чисто теоретически платы в OEM-комплектации не могут продаваться в розницу, на практике это встречается на каждом шагу. Вывод: если продавец предлагает плату не в фирменной коробке, а в пластиковом пакете, это, скорее всего, OEM-плата. Приобретая ее, имеется риск приобрести товар с механическими повреждениями;
- количество слотов под карты расширения должно определяться самим пользователем с учетом потребностей и возможной модернизации. Совершенно не обязательно, чтобы количество слотов было максимальным. Например, подход может быть таким:
- слот для замены встроенного звука на внешний;
- слот для установки сетевой карты;
- слот для контроллера FireWire для подключения цифровой видеокамеры;
- слот для подключения внешнего накопителя;
- запасной слот.
- слот для замены встроенного звука на внешний;
Впрочем, если пользователь не собирается устанавливать плату формата mATX, можно поступить еще проще и выбрать ATX-плату с максимально возможным количеством слотов. Для плат с PCI это число равняется шести. Однако нельзя забывать, что в группе 5-слотовых плат может присутствовать масса дополнительных предложений и не стоит отказываться от них;
- количество разъемов для модулей памяти. Опыт показывает, что количества разъемов для подключения памяти всегда не хватает. Поэтому рекомендация проста - при прочих равных всегда выбирать из двух плат ту, на которой разъемов для памяти больше. Для нормальных десктопов (в «полновесном» ATX-корпусе) лучше всего устанавливать платы с четырьмя разъемами (а mATX - с тремя).
Отдельного замечания заслуживают время от времени выходящие у некоторых производителей ATX-платы с шестью разъемами, но следует учитывать, что каждый чипсет поддерживает лишь определенное количество «банков» памяти и не всегда удастся забить все 6 разъемов любой комбинацией модулей. Поэтому 6 разъемов под DIMM скорее излишество, чем необходимость. Кроме того, от каждого разъема отходит весьма большое количество проводников, и если их 6 штук, то это очень сильно усложняет разводку.
Можно сделать примечание для любителей разгона: чем меньше разъемов, тем проще разводка. От удаленного разъема памяти к чипсету или процессору идет более длинный проводник, что также не способствует стабильности функционирования платы в нештатном режиме. Кроме того, каждый дополнительный модуль памяти создает дополнительную нагрузку на цепи питания;
- удобство сборки. Данный параметр важен только для профессиональных сборщиков или тех, кто достаточно часто разбирает системный блок.
Для пользователя может быть предложен следующий алгоритм выбора новой материнской платы:
- Сначала выбирается процессор. Выбирать тип процессора следует до выбора системной платы, потому что, несмотря на скромные размеры, процессор в намного большей степени определяет функциональность компьютера, чем системная плата. Платы до предела унифицированы, т.е. по функциональности большинство плат очень похожи друг на друга. А среди процессоров есть, как минимум, 3-4 различных архитектуры, каждая из которых обладает своими, только ей свойственными достоинствами и недостатками. Поэтому, только определившись с процессором, следует выбирать под него системную плату.
- Выбор системной платы. Можно дать основную рекомендацию – не поддаваться агрессивному маркетингу и не гоняться за новизной. Тем, кто желает получить в результате стабильно и беспроблемно работающий компьютер, не нужно устанавливать ни одну плату, которая появилась на рынке менее 2-3 месяцев назад. К сожалению, в платах бывают ошибки и в новых чипсетах бывают ошибки. И никакая репутация, никакой послужной список и «уровень громкости» брэнда не являются в данном случае 100% гарантией.
- Выбор чипсета. Проблема выбора чипсета — одна из самых сложных проблем, с которыми сталкиваются покупатели системных плат. Как правило, для одного и того же процессора можно подобрать различные системные платы на базе нескольких чипсетов. Всего же производителей чипсетов для настольных ПК на данный момент в секторе Intel-платформы — Intel, VIA, SiS, ATI, а в секторе AMD —VIA, SiS, NVIDIA, ATI. Легко заметить, что VIA, SiS и ATI «обслуживают» всех, Intel не делает чипсетов для процессоров AMD, а NVIDIA пока не делает чипсетов для процессоров Intel, хотя, возможно, скоро начнет.
- Любой современный чипсет вполне нормально справляется с функциями, которые указаны в его характеристиках, в 99% случаев. С функциями можно ознакомиться на сайте производителя.
- По функциональности чипсеты, выпущенные различными производителями примерно в одно время, совпадают практически идеально.
- В общем случае для обыкновенного, рядового пользователя, которому нужно «всего понемножку», проблемы выбора чипсета не должно существовать - есть системная плата, которая имеет некие характеристики: поддержку процессоров определенного типа, памяти, накопителей, видеокарт, разъемы для подключения внешних устройств и прочее.
- Любой современный чипсет вполне нормально справляется с функциями, которые указаны в его характеристиках, в 99% случаев. С функциями можно ознакомиться на сайте производителя.
