Терминал REF 54_. Фидерные терминалы REF 541, 543 и 545 имеют следующие защитные функции, которые могут быть задействованы или не задействованы в зависимости от необходимости: трехфазная трехступенчатая ненаправленная максимальная токовая защита (две ступени с независимой времятоковой характеристикой, а для третьей ступени может использоваться одна из пяти обратнозависимых характеристик или независимая времятоковая характеристика, так же как в аналогичных модулях токовых реле серии SPACOM); подобная же защита направленного действия; ненаправленная и направленная токовые защиты нулевой последовательности от замыканий на землю; защита по напряжению нулевой последовательности от замыканий на землю; защиты максимального и минимального напряжения, повышения и понижения частоты; защита, реагирующая на скорость изменения частоты df/dt; трехфазная тепловая защита (для кабелей); пятикратное АПВ, в том числе, с проверкой синхронизма; защита от обрыва фазы; детектор броска тока включения трансформатора и пускового тока электродвигателя. Терминалы REF выполняют функции не только защиты фидеров, но и управления, измерения, контроля и могут использоваться в различных электроустановках среднего напряжения с разными вариантами режима нейтрали.

Внешний вид и габариты этих терминалов аналогичны терминалу REM 543.

Серия многоцелевых реле тока и напряжения REJ и RED. Наряду с терминалами REM и REF фирма ABB Substation Automation Oy (Финляндия) выпускает серию многоцелевых реле тока (REJ) и напряжения (REU), которые имеют небольшие размеры и примерно на 30% дешевле аналогичных по функциям реле серии SPACOM, и в несколько раз дешевле терминалов типа REF 54.

Реле из этой новой серии, например, REJ 515 (без дисплея) и REJ 525 (с дисплеем) могут выполнять функции трехфазной двухступенчатой токовой защиты от междуфазных коротких замыканий (3I>, 3I») и двухступенчатой защиты нулевой последовательности от однофазных замыканий на землю (1о>, 1о>>). Таким образом, каждое такое реле заменяет 15 отдельных традиционных реле: 7 токовых и 8 реле времени, промежуточных и сигнальных (электромеханических или полупроводниковых). При этом значительно упрощается монтаж и обслуживание, появляются преимущества цифровых реле, о которых сказано выше.

Другие реле этой серии (REJ 517 и REJ 527) могут выполнять только функции двухступенчатой направленной защиты от замыканий на землю или защиты по напряжению нулевой последовательности. Реле REU 513 и REU 523 осуществляют двухступенчатую защиту минимального и максимального напряжения (3U<, 3U« 3U>, 3U»). Реле этой серии так же как и другие цифровые реле, выполняют функции УРОВ, запоминают 5 аварийных событий, могут иметь два набора уставок срабатывания, при этом имеется возможность выбора наиболее целесообразной времятоковой характеристики срабатывания для защит от междуфазных коротких замыканий и от замыканий на землю. Реле, не имеющие дисплея, могут использоваться для выполнения задач резервных защит, а реле с дисплеями - в качестве основной защиты, имеющей связь с высшим уровнем (АСУ ТП электроустановки). В отличие от реле серии SPACOM в этих реле на дисплее отражаются первичные значения электрических величин (тока, напряжения).

Система дуговой защиты ячеек КРУ (Arc Protection System). Новая дуговая защита имеет чувствительный световой датчик в виде провода на волоконном принципе (fiber principle), который петлей охватывает все внутреннее пространство комплектного распределительного устройства (КРУ), либо одной ячейки, либо нескольких вместе (см. рис.). При вспышке света, электрической дуги в КРУ сигнал передается в реле REA 101, которое одновременно контролирует бросок тока короткого замыкания через питающий трансформатор Т. Общее время подачи команды на отключение выключателя В2 (или обоих В2 и В1) составляет не более 40 мс.

Дополнительно к реле REA 101 (центральному устройству системы дуговой защиты) могут устанавливаться: устройство REA 103, получающее сигнал от волоконной петли, охватывающей две ячейки КРУ, и устройство REA 105, получающее сигнал от одной ячейки с индивидуальной волоконной петлей. Эти дополнительные устройства для селективного выделения особых зон обеспечивают быстрое определение поврежденной ячейки КРУ и скорейшее восстановление электроснабжения отключенных потребителей.

Подробное описание этой системы дуговой защиты будет опубликовано в одном из следующих номеров журнала "Энергетик", too Ог.

Устройства телесигнализации и управления типа REC 501 и типа REC 523 (с функциями защиты). Устройство REC 501 предназначено для управления удаленными и местными аппаратами, для наблюдения за их состоянием, т.е. для автоматизации подстанций и сетей среднего напряжения. Оно может быть использовано в различного рода кольцевых сетях с воздушными, вакуумными или элегазовыми разъединителями и выключателями. Это устройство является частью ПИРАМИДЫ - системы автоматизации подстанций концерна АББ. Устройство REC 501 может устанавливаться на грунте и на столбе (опоре), вместе с выключателем и разъединителем, на линиях, на подстанциях, в трансформаторных киосках, а также может использоваться на ветровых и солнечных электростанциях.

Устройство REC 523 осуществляет значительно больше функций, чем REC 501, в том числе функции защиты, а именно: контролирует сверхтоки при междуфазных КЗ; контролирует токи при замыканиях на землю, а при необходимости, и направление мощности нулевой последовательности; выявляет неполнофазныи режим путем контролирования тока небаланса.

Таким образом, устройство REC 523 может осуществлять не только функции контроля (индикации факта нарушения нормального режима на защищаемом участке), но и выполнять функции релейной защиты от междуфазных коротких замыканий в случаях установки совместно с выключателем, способным отключать токи КЗ. Последнее может оказаться необходимым, если головная защита линии не имеет достаточной чувствительности при междуфазных КЗ на каком-то из ответвлений (отпаек).

Для фиксации повреждений на защищаемом участке REC 523 может быть подключен иди к стандартным электромагнитным трансформаторам тока, или к новым воздушным датчикам тока ("Пояс Роговского").

Функции управления REC 523 предусматривают управление одним или двумя разъединителями и выключателями, с места - кнопкой управления или дистанционно - через управляющую сеть, а также индикацию положения разъединителя и выключателя через бинарный (двойной) ввод с передачей сигнала по оптической сети, а также возможность передачи блокирующих воздействий на вторичную сторону подстанций и полное программирование нужных блокировок. Кроме измерения фазных токов и напряжений, а также тока и напряжения нулевой последовательности (3Io,3Uo), устройство REC 523 контролирует напряжение батареи и температуру окружающего воздуха, а также, при необходимости, может производить измерения активной и реактивной мощности и энергии, выдавать по запросу значения тока, мощности, частоты, коэффициента мощности, высших гармоник, давления элегаза (SF<), глубокого разряда батареи.

Выпускаются также устройства типа REC 531 и REC 533 с такими же функциями как у REC 523, но с большим числов входов (25 и 35 соответственно) и выходов (15 и 21).

По данным финских электроснабжающих организаций использование эти устройств для автоматизации распределительных сетей позволяет снизить пример? в 10 раз время послеаварийного восстановления электроснабжения потребителей.

"Энергетика за рубежом"-- приложение к журналу "Энергетик" (2000 г.)

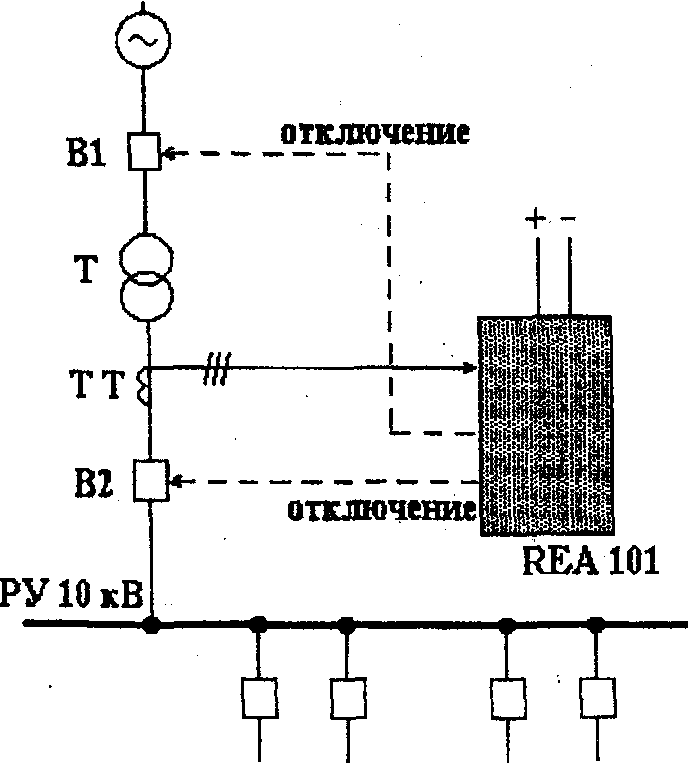

Рис. Пример выполнения обшей дуговой защиты ячеек РУ 10 кВ
