Поколения DVD - проигрывателей
Схемотехника DVD - проигрывателей развивается чрезвычайно быстро, и за прошедший год уже успело смениться целое поколение этого вида аппаратуры. Самые первые модели образца 1996/97 г. ( 1-е поколение DVD-пpoигpывaтeлeй ) Panasonic DVD-A100, Thomson DTH 1000U, как правило, были сделаны «без излишеств» и честно воспроизводили один в один записанные на DVD-диске сигналы изображения (с 8-битовым разрешением) и 16-битовый стереозвук, хотя звуковой тракт этих проигрывателей и позволял в принципе воспроизводить цифровой звук более высокого качества (с параметрами дискретизации 20 бит/96 кГц) в расчете на появление в будущем DVD-Аudio.
Пришедшие им на смену новые модели DVD - проигрывателей 2-го поколения сезона 1997/98 г. (Pioneer DVL-909, Sony DVD DVP-S7000, JVC XV-D2000BK, Panasonic DVD-A310 и другие) имеют значительно более высокое качество изображения и звука но сравнению со первыми DVD - проигрывателями. Улучшение качества картинки в них достигнуто за счет применения цифровых процессоров повышения качества изображения, осуществляющих повышение разрядности видеосигнала до 10 бит (в первых моделях разрядность была 8 или в лучшем случае 9 бит), цифровое шумоподавление и другую дополнительную обработку видеосигнала. Достигнутое при этом улучшение четкости изображения и ecтecтвенности воспроизводимых цветов по сравнению с моделями 1-го поколения заметно, как говорится, невооруженным глазом. В новых моделях этого года DVD А-110 и DVD А-310 имеются не только встроенный декодер многоканального звука Dolby Digital, но и цифрового выхода модного в США формата DTS (Digital Theater System). Особенностью новых моделей является использование в них СБИС одночипового DVD - проигрывателя, на одном кристалле которой размещаются MPEG-2 декодер, 3 видео-ЦАП и цифровой декодер Dolby Digital. Это позволило до минимума уменьшить количество внешних элементов схемы.
В отличие от Matbushita фирма Pioneer сделала ставку на производство DVD - проигрывателей высшего класса категории High End. По результатам проведенных маркетинговых исследований, специалистами фирмы Pioneer было принято решение при охранении отличного качества изображения добиться в новых моделях предельно высокого качества звука, которое смогло бы удовлетворить запросы самых взыскательных аудиофилов. Поэтому модели среднего класса DV-505 и DVD/LD проигрыватель DVL-909 оснащены высококачественными 20-битовыми звуковыми ЦАП, способными преобразовывать цифровой звук с частотами дискретизации 48 и 96 кГц. Еще более "крутой" звуковой тракт имеет флагманская модель "пионеров" сезона 98 года -- DV-09. На примере этой топовой модели Pioneer, познакомимся с новейшими технологиями Pioneer, реализованными в ее DVD - проигрывателях 2-го поколения. В цифровом тракте обработки видеосигнала проигрывателя DV-09 используется технология повышения качества изображения LSI, базирующаяся на схемотехнике ее лучших видеопроигрывателей формата Laser Disc. Для уменьшения потока ошибок с выхода оптической лазерной считывающей головки, в схеме проигрывателя DV-09 используется декодер радиочастотного цифровою сигнала типа Viter-bi (RF). Декодеры этого типа были разработаны для систем передачи цифровых сигналов с большим уровнем помех (в частности, цифрового телевидения DVB) и поэтому отличаются чрезвычайно высокой способностью распознавания и коррекции ошибок в передаваемом цифровом потоке. С помощью мощных алгоритмов математической статистики схема коррекции ошибок декодера Viter-bi способна обеспечить правильное декодирование данных при высоком уровне потока ошибок -- вплоть до 1:1000, что обеспечивает практически 100% точность восстановления считываемых с диска цифровых данных. В тракте обработки цифрового сигнала проигрывателя использован СБИС AV 1 собственного производства, который включает в себя схему MPEG-2 декодеров сигналов звука и изображения, процессор дополнительной обработки сигналов изображения, а также всгроенный кодер цветного сигнала систем PAL/NTSC. Наконец важнейшим элементом цифрового видеотракта является схема компонентного шумоподавителя с памятью на кадр, которая реализована на одной микросхеме IС DNR. Алгоритм работы этой микросхемы, по существу являющейся трехмерным корреляционным фильтром, основан на вычислении межкадроной корреляции изображений соседних кадров.
В этом году JVC уже предлагает его доработанную версию XV-D2000BK, со встроенным декодером многоканального звука Dolby Digital, предназначенную в основном для мирового рынка. Стратегия развития DVD - проигрывателей этой фирмы ориентирована прежде всего на достижение исключительно высокого качества звука, для чего она по максимуму внедряет в них свои высокие технологии и фирменные "ноу-хау", разработанные для другой AV-аппаратуры.
При конструировании XV-D2000BK фирма JVC выделила три ключевых "направления главного удара": получение высокого качества изображения, супервысококачественный звук и удобная, дружественная пользователю система управления. Специалисты JVC считают, что если записанный на DVD-диске в формате 8 бит/13,5 МГц видеосигнал непосредственно подать на 8-разрядные видео-ЦАП, он не сможет обеспечить действительно высокого качества изображения. Поэтому в проигрывателях DVD фирмы JVC цифровой сигнал изображения с выхода MPEG-2 декодера поступает сначала на вход специального цифрового процессора High-Bit Sampling Video D/A Convertor. Процессор осуществляет повышение его разрядности (интерполяцию) и удваивает частоту дискретизации. Данная процедура производится в несколько этапов ( см. рис.4. ). На первом этапе в специальном конвертере происходит интерполяция входных 8-битовых сигналов в 10-битовые, при этом предотвращается потеря мелких элементов изображения. На следующем этапе из цифрового транспортного потока яркостного сигнала Y исключаются синхронизирующие сигналы (и другая служебная информация), а цифровые сигналы Сг и Сb преобразуются в цветоразностный сигнал С. Наконец, после удвоения частоты дискретизации (семплирования) сигналов Y и С, эти преобразованные сигналы уже в формате 10 бит/27 МГц поступают на вход видео-ЦАП. На следующем этапе производится раздельная обработка аналоговых сигналов яркости Y и цветности С при помощи соответствующих фильтров. Использование дискретных фильтров для сигналов Y и С позволила исключить их взаимное влияние, оптимально подобрать параметры фильтров для каждого из них, что в конечном счете обеспечило исключительно натуральную цветопередачу и кристальную чистоту изображения.

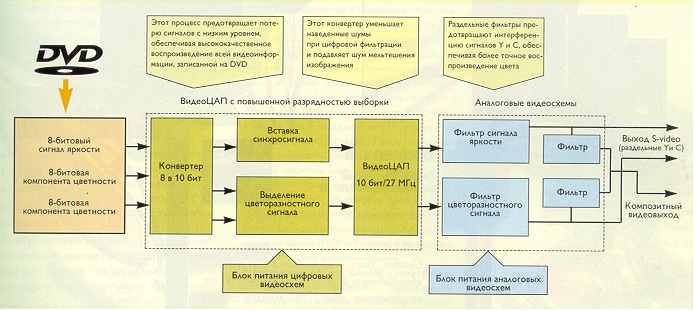

Рис.4. Структурная схема современного DVD-проигрывателя.
Существенно улучшился и звуковой тракт, который в большинстве новых моделей 2-го поколения обеспечивает 24-битовую точность преобразования звуковых сигналов при частоте дискретизации цифрового звука до 96 кГц. Таким образом все они подготовлены для полноценного воспроизведения звука перспективных DVD-Audio - дисков. Однако новые проигрыватели звучат заметно лучше своих предшественников и при воспроизведении обычных CD и DVD-Video с 16-разрядной записью звука. Дело в том, что они оснащены цифровыми процессорами, повышающими разрядность 16-битового цифрового звука до 24 бит. Такой звук, после преобразования его в аналоговую форму 24-битовыми ЦАП, приобретает необыкновенную чистоту и прозрачность. Но преимущества новых моделей не ограничиваются только этим. Большинство DVD-проигрывателей нового поколения, кроме того, имеют еще и встроенные декодеры цифрового многоканального звука Dolby Digital. Это существенно упрощает и облегчает построение на их основе систем "домашнего театра" высокого класса.
И наконец интерактивные системы управления новых DVD - пpoигpывaтeлeй куда более совершенны, эргономичны и дружественны пользователю, чем сравнительно "примитивные" текстовые меню моделей 1-го поколения. Почти все новые аппараты имеют систему экранных меню с развитым графическим интерфейсом в виде усложненных пиктограмм-"иконок". Внешний вид таких меню и алгоритм управления режимами DVD-проигрывателя с их использованием очень напоминает работу с операционной системой Windows персонального компьютера. А почему бы и нет -- ведь фактически DVD-проигрыватель и является по суги дела специализированным мультимедиа-компьютером, специально адаптированиым для совместной работы с бытовым телевизором и домашней аудиосистемой.
DVD-Video является почти идеальным носителем цифровых видеоданных и для систем интерактивного телевидения Video-on-Demand, так как обеспечивает произвольный и практически мгновенный доступ к любому видеофрагменту, хранящемуся в видеосервере на DVD - дисках. Кроме того, большой объем цифровых DVD - дисков позволяет использовать их не только по прямому назначению ( т.е. для «консервирования» цифрового звука и изображения ), но и записывать на них компьютерные программы и практически любую другую мультимедийную информацию, используя DVD-ROM в качестве своеобразного super CD-ROM. Благодаря всем этим положительным качествам DVD - диска, по мнению Matsushita, уже начал формироваться новый быстрорастущий сегмент DVD - рынка: малогабаритные мобильные DVD - проигрыватели, которые могут воспроизводить и отображать на встроенном цветном ЖК-экране любую видео/звуковую информацию. Первая такая модель -- Panasonic DVD-LIO уже создана и внешне напоминает небольшой nout-book. Она состоит из малогабаритного "системного блока" с универсальным DVD-транспортом, цветного ЖК-дисплея с размером экрана 5.8" (15 см) и двух стереофонических громкоговорителей, встроенных в панель ЖК-экрана. Серийный выпуск этой модели уже начался, а в ближайших планах фирмы -- выпустить на рынок ее упрощенную версию без ЖК-экрана.
Одной из самых важных технических проблем (на данный момент), над решением которой бьются ведущие разработчики фирм-производителей DVD-проигрывателей, является создание доступного "пишущего" DVD - проигрывателя. Созданные до недавнего времени модели обеспечивали намного меньшую плотность записи ( 2.6 Гбт для одностороннего диска ) по сравнению с фабрично-изготовленным DVD-диском (4.7 Гбт для однослойного одностороннего DVD). Для записи используется технология изменения фазы. Первыми продемонстрировали приводы DVD-RAM, расчитанные на формат 2.6 Гбт, фирмы Ricoh и Toshiba. Сравнительно недавно появились сообщения, что уже созданы записывающие DVD - проигрыватели, которые «пишут» 3.2 Гбт на простой однослойный DVD-диск. Стоимость таких DVD-рекордеров неизменно падает, и есть все основания в скором времени ( примерно, через год ) ожидать их появление в широкой продаже. Появление DVD-RAM несколько ослабило интерес к устройствам с однократной записью DVD-R. Начало их выпуска ожидается в начале следующего года. Односторонние диски будут иметь емкость 3.95 Гбт, двусторонние -- 7.9 Гбт.
По мере развития технологии устройства массовой памяти на 4.75-дюймовых дисках становятся все более емкими и быстрыми и при этом сохраняют полную совместимость с предыдущими поколениями, то есть способны использовать предназначенные для них носители и выполнять их функции ( см. табл.1 ). Так, приводы DVD-RAM интегрируют в себе CD-ROM, CD-RW и DVD-ROM и способны заменить все перечисленные устройства. Более того, DVD-RAM уже в ближайшем будущем станут самыми реальными претендентами на ведущую роль (после жестких дисков) среди устройств массовой пямяти для большей части компьютеров.
Таблица 1 Приводы и носители.
| Носители Приводы | CD-ROM | CD-R | CD-RW | DVD-ROM | DVD-R | DVD-RAM |
| CD-ROM | чтение | чтение | --- | --- | --- | --- |
| CD-ROM MultiRead | чтение | чтение | чтение | --- | --- | --- |
| CD-R | чтение | чтение/запись | --- | --- | --- | --- |
| CD-R MultiRead | чтение | чтение/запись | чтение | --- | --- | --- |
| CD-RW | чтение | чтение/запись | чтение/запись | --- | --- | --- |
| DVD-ROM | чтение | чтение | чтение | чтение | чтение | чтение |
| DVD-R | чтение | чтение | чтение/запись | чтение | чтение/запись | чтение |
| DVD-RAM | чтение | чтение | чтение/запись | чтение | чтение | чтение/запись |
