Розділ 8. ЗАПОВНЮВАЧІ ДЛЯ РОЗЧИНІВ І БЕТОНІВ

8.1. Функції заповнювачів у бетонах і розчинах.

Класифікація заповнювачів

Заповнювачами називають пухку суміш мінеральних або органічних зерен природного чи штучного походження. В’яжучі речовини скріплюють зерна заповнювача і утворюється міцне каменеподібне тіло. У складі бетонних або розчинних композицій заповнювачі виконують ряд важливих функцій:

• займаючи в бетоні понад 80% об’єму , скорочують витрати цементної складової;

• підвищують модуль пружності бетонів, знижують їхню повзучість, створюють у бетоні твердий кістяк, що приймає на собе усадочні напруження і тим самим попереджує утворення тріщін;


• високоміцний заповнювач разом із цементною матрицею забезпечує міцність бетону;

• пористі заповнювачі знижують середню щільність і теплопровідність бетонів;

• окремі види заповнювачів ( залізна руда, чавунний дріб) роблять бетоні радіаційно-захищеними.


Залежно від величини зерен розрізняють:

• великі заповнювачі (гравій і щебені) – розмір часток 5...70мм;

• дрібні заповнювачі ( пісок ) – розмір часток 0,16...5мм.


За походженням заповнювачі бувають :

• природними ( отримані шляхом переробки гірських порід);

• штучними (доменні й паливні шлаки, золи, керамзит і т .д.).


За щільністю зерен заповнювачі підрозділяють на :

• щільні – щільність зерен більше 2000 кг/м3;

• пористі - щільність зерен до 2000 кг/м3.


Придатність заповнювачів, як складових бетонів або розчинів, визначається рядом параметрів. Заповнювачі повинні відповідати таким вимогам:

• мати певне зернове сполучення (оптимальне співвідношення зерен різного розміру) для того ,щоб об’єм порожнеч між зернами був мінімальним;

• поверхня зерен повинна забезпечувати гарне зчеплення із твердіючим в’яжучим;

• заповнювачі не повинні містити домішок, що перешкоджають адгезії цементного тіста до поверхні зерен.


76

8.2. Оцінка якості дрібного заповнювача


Піски, які застосовують для виготовлення будівельних розчинів і бетонів, можуть бути:

• природні ( гірські, яружні, річкові, морські), що являють собою пухкі суміші головним чином зерен кварцю SiO₂


• штучні ( важкі , легкі ), отримані дробленням щільних ( базальт, діабаз, мармур) і пористих (пемза,туф) гірських порід.

•


Зернова сполука визначається за результатами просівання проби через стандартний набір сит. Для пісків це сита з отворами , мм: 5; 2,5; 1,25; 0,63; 0,315; і 0,16.

Після просівання встановлюють часткові залишки:  _2,5;_1,25;_0,63;_0,315 (у вагових і відсоткових одиницях), потім розраховують повні залишки. Повний залишок (А_2,5; А_1,25; А_0,63; А_0,315 і т.д.) на будь – якому ситі дорівнює сумі часткових приватних залишків на цьому ситі й усіх вище розташованих. На підставі результатів ситового аналізу розраховують модуль крупності піску:

Мкр = А_2,5+ А_1,25+ А_0,63+ А_0,315 +А_0,16/ 100.

Отримані значення повних залишків далі використовують для побудови кривої розсіву, положення якої аналізують щодо області допустимих значень (рис.12.1).

Якщо крива лежить у межах заштрихованої області стандартного графіка - заповнювач придатний для виготовлення бетонів або розчинів.

Присутність у піску пилуватих, глинистих і мулистих домішок знижує міцність і морозостійкість бетонів і розчинів. Кількість таких домішок визначається богаторазовим промиванням водою( відмулюванням). У природних пісках допускається вміст пилуватих і глинистих домішок до 3% від маси піску.

Присутність у піску органічних домішок встановлюють колориметриним методом. Пробу піску обробляють розчином їдкого натру NaOH і за зміного кольору щодо світлого еталону судять про наявність органіки. Якщо колір розчину темніше еталону, пісок не рекомендують застосовувати як заповнювач, тому що виявлені в ньому органічні домішки будуть сповільнювати строки схоплювання і твердіння бетонів і розчинів, і тим самим знижувати їхню міцність.

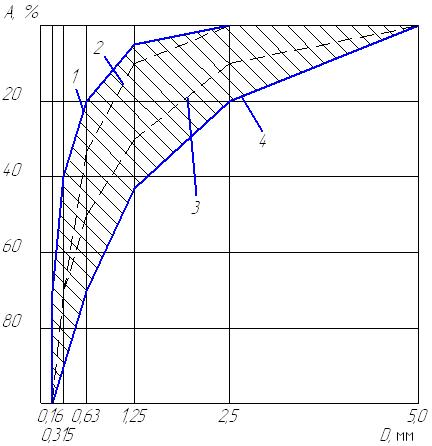

Рис. 8.1. - Графік зернового складу піску:

1 — допустима нижня межа крупності піску (М_к ~ 1,5); 2— рекомендована нижня межа крупності піску (М_к = 2,0) для бетонів класу В15 і вище; 3 — реко­мендована нижня межа крупності піску (М_к =* 2,5) для бетонів В25 і вище; 4 — допустима верхня межа крупності піску (М_к = 3,25) для розчинів і бетонів (заштрихована область — піски, допустимі для використання
