Министерство образования и науки Республики Казахстан
Павлодарский государственный университет
им. С. Торайгырова
компьютерные сети
Учебно – методическое пособие
для студентов специальности
050703 Информационные системы
Павлодар
Министерство образования и науки Республики Казахстан
Павлодарский государственный университет
им. С. Торайгырова
Факультет физики, математики и информационных технологий
Кафедра информатики и информационных систем
компьютерные сети
Учебно – методическое пособие
для студентов специальности
050703 Информационные системы
Павлодар
Кереку
2010
УДК 004.7 (075.8)
ББК 32.973.202 я7
Т 51
Рекомендовано к изданию факультета физики, математики и информационных технологий Павлодарского государственного университета им. С. Торайгырова
Рецензенты:
Ж. Г. Муканова –кандидат педагогических наук, доцент;
В. А. Криворучко – кандидат педагогических наук, доцент
Составитель: Токкожина М. А.
Т51 Компьютерные сети : учебно – методическое пособие для
студентов специальности 050703 Информационные
системы / М. А. Токкожина. – Павлодар : Кереку, 2010. – 90 с.
В учебном пособии изложены основы компьютерных сетей. Материал содержит теоретический материал, практические задания, контрольные вопросы и тесты для самоконтроля.
Учебное пособие рекомендуется студентом специальности 050703 Информационные системы.
УДК 004.7 (075.8)
ББК 32.973.202 я7
© Токкожина М. А., 2010
© ПГУ им. С. Торайгырова, 2010
За достоверность материалов, грамматические и орфографические ошибки ответственность несут авторы и составители
Введение
Цель преподавания дисциплины «Компьютерные сети» в вузе - освоение принципов организации и функционирования компьютерных сетей, особенностей работы персонального компьютера в сетях, знакомство с современными компьютерными сетевыми технологиями и способами передачи, хранения, поиска, обработки и представления информации, а также получение практических навыков работы в локальных сетях.
История любой отрасли науки и техники позволяет не только удовлетворить естественное любопытство, но и глубже понять сущность основных достижений в этой отрасли, осознать существующие тенденции и правильно оценить перспективность тех или иных направлений развития.
Компьютерные сети привнесли в телекоммуникационный мир нечто совершенно новое – неисчерпаемые запасы информации, созданные цивилизацией за несколько тысячелетий своего существования и продолжающие пополняться с растущей скоростью в наши дни.
Компьютерные сети также активно идут навстречу телекоммуникационным сетям, разрабатывая новые сервисы, которые ранее были прерогативой телефонных, радио и телевизионных сетей – сервисы IP – телефонии, радиовещания и т. д.
Пособие содержит опорный конспект лекций, задания, контрольные вопросы и тестовые задания.
Данное учебно – методическое пособие является основой для изучения компьютерных сетей.
Тема 1 Основы построения компьютерных сетей. Классификация сетей. Локальные и глобальные сети. Сети отделов, кампусов, корпораций
Вычислительные сети (ВС) появились очень давно. Еще на заре появления компьютеров (в эпоху больших ЭВМ) существовали огромные системы, известные как системы разделения времени.
В 70–х годах большие ЭВМ уступили место мини компьютерным системам, использующим тот же режим разделения времени. Но технология развивалась, и с конца 70–х годов на рабочих местах появились персональные компьютеры (ПК). Однако, автономно работающие ПК:
а) не дают непосредственного доступа к данным всей организации;
б) не позволяют совместно использовать программы и оборудование.
С этого момента начинается современное развитие компьютерных сетей.
При физическом соединении двух или более компьютеров образуется компьютерная сеть. Для создания компьютерных сетей необходимо специальное аппаратное обеспечение (сетевое оборудование) и специальное программное обеспечение (сетевые программные средства). Простейшее соединение компьютеров для обмена данными называют прямым соединением.(тогда не нужно спец.программное обеспечение и спец.аппаратное обеспечение)
Самая простая сеть Network состоит из нескольких ПК, соединенных между собой сетевым кабелем. При этом в каждом ПК устанавливается специальная плата сетевого адаптера (NIC), осуществляющая связь между системной шиной компьютера и сетевым кабелем.
Компьютерные сети предназначены для:
– обеспечения совместного использования аппаратных и программных ресурсов сети;
– обеспечение совместного доступа к ресурсам данных.

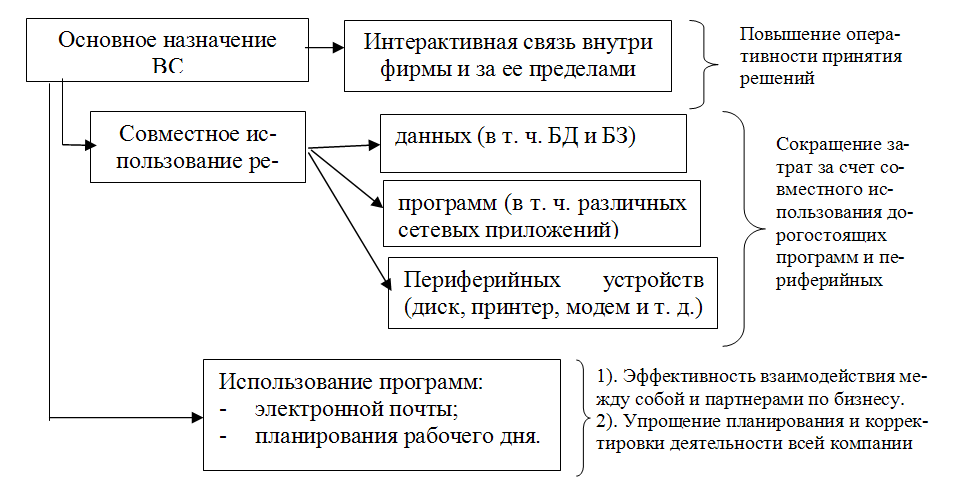

Рисунок 1 – Назначение вычислительной сети
Локальные сети – ЛВС (LAN – Local Area Network)объединяют находящиеся недалеко друг от друга (в соседней комнате или здании) компьютеры. Иногда компьютеры могут находиться на расстоянии нескольких миль и все равно принадлежать локальной сети.
Компьютеры глобальной сети – ГВС (WAN – Wide Area Network) могут находиться в других городах или даже странах. Информация проделывает длинный путь, перемещаясь в данной сети. Интернет состоит из тысячи компьютерных сетей, разбросанных по всему миру. Однако, пользователь должен рассматривать Интернет как единую глобальную сеть.
Соединяя компьютеры между собой и давая им возможность общаться друг с другом, вы создаете сеть. Соединяя две и более сетей, вы создаете межсетевое объединение, называющееся «интернет» (internet – первая буква строчная). На рисунке 2 показано как соотносятся сети и межсетевое объединение.

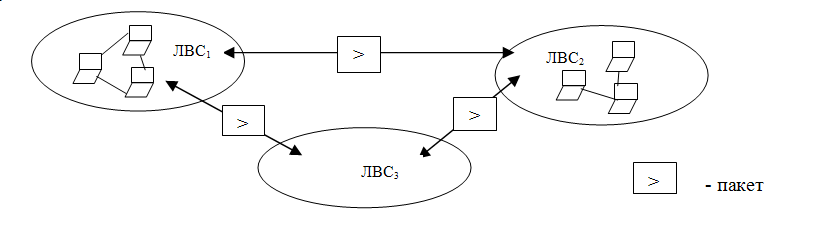

Рисунок 2 – Межсетевое объединение
Корпоративная сеть – это сеть, поддерживающая работу конкретного предприятия, владеющего данной сетью. Пользователями корпоративной сети являются только сотрудники данного предприятия.
Сети отделов – это сети, которые используются сравнительно небольшой группой сотрудников, работающих в одном отделе предприятия. Эти сотрудники решают некоторые общие задачи, такие как ведение бухгалтерского учета или занятие маркетингом. Сеть отдела – это локальная сеть, которая охватывает все помещения, принадлежащие отделу. Это могут быть несколько кабинетов или этаж здания.
Главной целью сети отдела является разделение локальных ресурсов, таких как приложения, данные, лазерные принтеры и модемы. Обычно сети отделов не разделяются на подсети, имея в своем составе один или два файловых сервера и не более тридцати пользователей. В этих сетях локализуется большая часть трафика предприятия. Сети отделов обычно создаются на основе какой-либо одной сетевой технологии – Ethernet. Для такой сети характерен один или, максимум, два типа операционных систем.
Задачи сетевого администрирования на уровне отдела относительно просты: добавление новых пользователей, устранение простых отказов, установка новых узлов и новых версий программного обеспечения. Такой сетью может управлять сотрудник, посвящающий обязанностям администратора только часть своего времени, но является тем человеком в отделе, который лучше разбирается в компьютерах и занимается администрированием в сети.
Сеть отдела может входить в состав сети здания (кампуса) или же представлять сеть удаленного офиса предприятия.
Сеть здания и кампуса объединяет сети различных отделов одного предприятия в пределах отдельного здания или в пределах одной территории (кампуса), покрвающей площадь в несколько квадратных километров. Для построения етей зданиий (кампусов) используются технологии локальных сетей, возможностей которых достаточно, чтобы обеспечить такую зону покрытия.
Обычно сеть здания (кампуса) строится по иерархическому принципу с собственной магистралью, построенной на базе технологии Gigabit Ethernet, к которой присоединяются сети отделов, использующие технологию Ethernet.
Услуги такой сети включают взаимодействие между сетями отделов, доступ к общим факс-серверам, высокоскоростным модемам и высокоскоростным принтерам. В результате сотрудники каждого отдела предприятия получают доступ к некоторым файлам и ресурсам сетей других отделов. Важной услугой, предоставляемой сетями кампусов, является доступ к корпоративным базам данных независимо от того, на каких типах компьютеров эти базы располагаются.
Интернет – самое большое и популярное межсетевое объединение в мире.
Интернет – это глобальная всемирная сеть, образованная компьютерами и локальными компьютерными сетями, используемыми различные системные и аппаратные платформы. Интернет представляет собой «информационной пространство», внутри которого осуществляется постоянная циркуляция данных.
При обмене данными как между ПК в ЛВС, так и между ЛВС любое информационное сообщение разбивается программами передачи данных на небольшие блоки данных, которые называются пакетами.

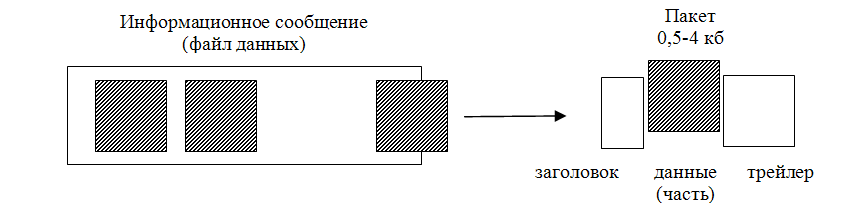

Рисунок 3 – Информационное сообщение
Пакет – основная единица информации в компьютерных сетях. При разбиении данных на пакеты скорость их передачи возрастает на столько, что каждый компьютер сети получает возможность принимать и передавать данные практически одновременно с остальными ПК.
Существует большое число способов, которыми можно соединить компьютеры между собой в единую компьютерную сеть. Чем больше разных компьютеров, тем больше таких способов соединения. Каждое соединение – это новый маршрут для передачи данных.
Топология сети – это характеристика физического расположения компьютеров, кабелей и других сетевых компонентов. Топология сети определяет способ взаимодействия компьютеров в сети. Все сети строятся на основе трех базовых топологий:
- шина (Bus);
- звезда (Star);
- кольцо (Ring).
Шинная топология. Сеть похожа на центральную линию, к которой подключен сервер и отдельные рабочие станции. В ней используется один сетевой кабель, именуемый магистралью или сегментом, вдоль которого подключены все РС сети (рисунок 4).

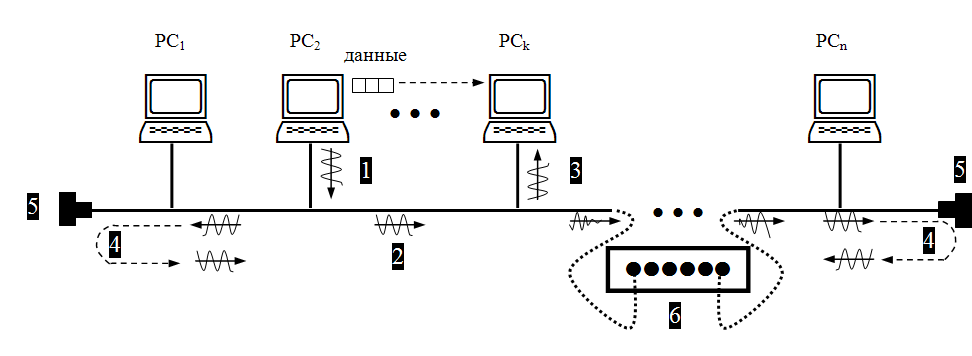

Рисунок 4 – Топология типа «Шина»
1) При передаче пакетов данных каждый компьютер адресует его конкретному компьютеру ЛВС (РСк), передавая его по сетевому кабелю в виде электрических сигналов.
2) Пакет в виде электрических сигналов передается по шине в обоих направлениях всем компьютерам сети.
3) Однако, информацию принимает только тот адрес, который соответствует адресу получателя, указанному в заголовке пакета. Так как в каждый момент времени в сети может вести передачу только одна РС, то производительности ЛВС зависит от количества РС, подключенных к шине. Чем их больше, тем больше ожидающих передачи данных, тем ниже производительности сети.
Шина – пассивная топология. Это значит, что компьютеры только «слушают» передаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому, если один из компьютеров выйдет из строя, это не скажется на работе всей сети.
4) Данные в виде электрических сигналов распространяются по всей сети от одного конца кабеля к другому, и, достигая конца кабеля, будут отражаться и занимать шину, что не позволит другим компьютерам осуществлять передачу.
5) Чтобы предотвратить отражение электрических сигналов, на каждом конце кабеля устанавливаются терминаторы (Т), поглощающие сигналы, прошедшие по шине.
6) При значительном расстоянии между РС (например, 180 м для тонкого коаксиального кабеля) в сегменте шины может наблюдаться ослабление электрического сигнала, что может привести к искажению или потере передаваемого пакета данных. В этом случае исходный сегмент следует разделить на два, установив между ними дополнительное устройство – репитер (повторитель), который усиливает принятый сигнал перед тем, как послать его дальше (рисунок 4).
Достоинства: небольшие затраты на кабели; подключение новой станции не парализует всю сеть; раб.станции могут общаться друг с другом без участия сервера.
Недостатки: при обрыве кабеля выходит из строя весь участок сети от места разрыва; возможность несанкционированного подключения новой станции.
«Звезда». Файловый сервер находится в центре. При топологии «звезда» все компьютеры с помощью сегментов кабеля подключаются к центральному компоненту – концентратору (Hub) (рисунок 5).

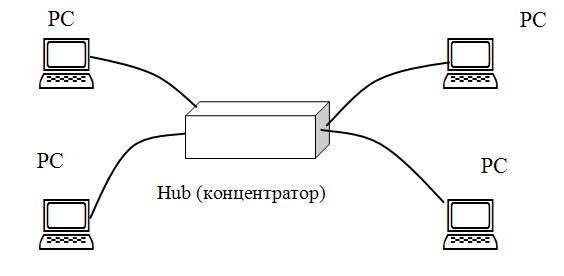

Рисунок 5 – Топология типа «Звезда»
Пакеты данных от каждого компьютера направляются к центральному концентратору. Он, в свою очередь, перенаправляет пакеты к месту назначения.
Достоинства: повреждение кабеля не сказывается на работе сети; просто выполняется подключение; защита от несанкционированного доступа; высокая скорость передачи данных от сервера к рабочими станциям.
Недостатки: мощность сети зависит от мощности сервера; скорость передачи данных между рабочими станциями мала.
Кольцевая топология. Все рабочие станции и сервер присоединены друг к другу по кольцу, по которому посылаются данные и адрес получателя.

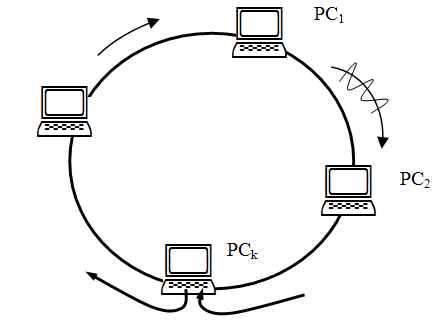

Рисунок 6 – Топология типа «Кольцо»
Достоинства: так как информация циркулирует по кругу, то существенно сокращается время доступа к этим данным; нет ограничений на длину сети.
Недостатки: чем больше рабочих станций, тем медленней работа; выход из строя одной станции парализует всю сеть; при подключении новой рабочей станции сеть должна быть временно выключена.
В настоящее время получили широкое распространение топологии ЛВС, которые комбинируют компоновку сети по принципу шины, звезды и кольца. При этом применение находят концентраторы, использование которых дает ряд существенных преимуществ:
- простота изменения или расширения сети, так как достаточно просто подключить еще один компьютер или концентратор;
- централизованный контроль за работой сети и сетевым трафиком, так как во многих сетях активные концентраторы наделены диагностическими возможностями, позволяющими определить работоспособность соединения.
Звезда –шина (star-bus) – это комбинация топологий «шина» и «звезда» (рисунок 7).

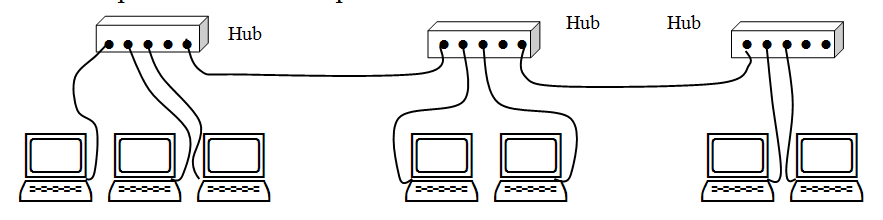

Рисунок 7 – Топология типа «звезда-шина»
В этом случае выход из строя одного компьютера не окажет никакого влияния на сеть. Остальные компьютеры по-прежнему взаимодействуют друг с другом. Выход из строя концентратора повлечет за собой остановку подключенных только к нему компьютеров и концентраторов. Такая топология очень удобна даже для небольших офисов, когда компьютеры в одном помещении подключаются к собственным концентраторам с помощью витой пары, а помещения (концентраторы) между собой соединяются только одним сетевым кабелем (витой парой, коаксиальным или оптическим кабелем).

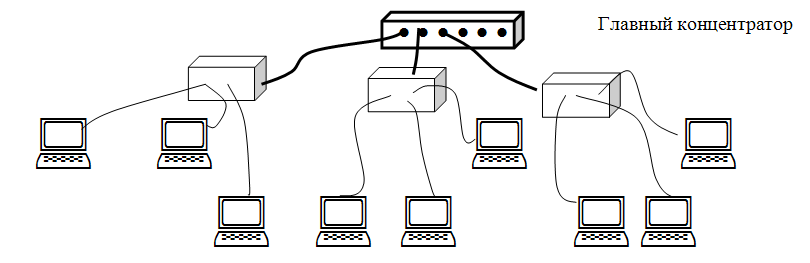

Звезда – кольцо (star-ring) – кажется похожей на звезду-шину (рисунок 8). И в том, и в другом случае компьютеры подключены к концентратору, который фактически формирует кольцо или шину.
Рисунок 8 – Топология типа «звезда – кольцо»
На сегодня большая часть компьютерных сетей используют для соединения провода и кабели. Они выступают в качестве среды передачи сигналов между компьютерами. Наиболее распространены: коаксиальный кабель, витая пара, оптоволоконный кабель.
Однако постепенно в нашу жизнь входит беспроводная среда передачи данных. Термин «беспроводная среда» может ввести в заблуждение, т. к. предполагает полное отсутствие проводов. В действительности это не так. Обычно беспроводные компоненты взаимодействуют с сетью, где основная среда передачи данных – кабель. В ЛВС они оказываются наиболее полезными:
– в помещениях, заполненных людьми (приемная и т. п.);
– для людей, которые не работают на одном месте (врач, брокер и т. п.);
– в изолированных помещениях и зданиях (склад, гараж и т. п.);
– в строениях (памятниках архитектуры или истории), где прокладка дополнительных кабельных трасс недопустима.
Для беспроводной передачи данных используют: инфракрасное и лазерное излучение, радиопередачу и телефонию. Эти способы передачи данных в компьютерных сетях, как локальных, так и глобальных, привлекательны тем, что:
– гарантируют определенный уровень мобильности;
– позволяют снять ограничение на длину сети, а использование радиоволн и спутниковой связи делают доступ к сети фактически неограниченным.
До недавнего времени самой распространенной средой передачи данных был коаксиальный кабель: относительно недорогой, легкий и гибкий, безопасный и простой в установке.
Электрические сигналы, кодирующие данные, передаются по жиле. Она изоляцией отделяется от металлической оплетки, которая играет роль заземления и защищает передаваемые по жиле сигналы от:
– внешних электромагнитных шумов (атмосферных, промышленных);
– перекрестных помех – электрических наводок, вызванных сигналами в соседних проводах.
Используют толстый и тонкий коаксиальный кабель. Их характеристики представлены в таблице 1.
Таблица 1 - Характеристики коаксиального кабеля
| Тип | Диаметр | Эффективная длина сегмента | Скорость передачи | Обозначение по стандарту IEEE 802.3 |
| толстый | 1 см | 500 м | 10 Мбит/с | 10 base 5 |
| тонкий | 0,5 см | 185 м | 10 Мбит/с | 10 base 2 |
В обозначении кабелей по стандарту IEEE 802.3 первые две цифры – скорость передачи в Мбит/с, base обозначает, что кабель используется в сетях с узкополосной передачей (baseband network), последняя цифра – эффективная длина сегмента в сотнях метров, при которой уровень затухания сигнала остается в допустимых пределах. Тонкий подключается к сетевым платам непосредственно через Т–коннектор, толстый – через специальное устройство – трансивер.
Различают обычные и пленумные коаксиальные кабели. Последние обладают повышенными механическими и противопожарными характеристиками и допускают прокладку под полом, между фальшпотолком и перекрытием. При выборе для ЛВС данного типа кабеля следует принимать во внимание, что:
– это среда для передачи речи, видео и двоичных данных;
– позволяет передавать данные на большие расстояния;
– это хорошо знакомая технология, предлагающая достаточный уровень защиты данных.
Если для передачи электрических сигналов воспользоваться обычной парой параллельных проводов для передачи знакопеременного списка большой частоты, то возникающие вокруг одного из них магнитные потоки будут вызывать помехи в другом. Для исключения этого явления провода перекручивают между собой.
Самая простая витая пара (twisted pair) – это два перевитых друг вокруг друга изолированных провода. Существует два вида такого кабеля:
– неэкранированная витая пара (UTP);
– экранированная витая пара (STP).
Часто несколько витых пар помещают в одну защитную оболочку (типа телефонного кабеля). Наиболее распространена в ЛВС неэкранированная витая пара стандарта 10 baseT с эффективной длиной сегмента – 100 м. Определено 5 категорий на основе UTP (таблица 2).
Таблица 2 – Категории кабальных соединений на неэкранированной витой паре
| Категория | Скорость передачи (Мбит/с) | Количество пар |
| 1 | Телефонный кабель только для передачи речи | 1 пара |
| 2 | До 4 | 4 пары |
| 3 | До 10 | 4пары с 9-ю витками на 1 м |
| 4 | До 16 | 4 пары |
| 5 | До 100 | 4 медных пары |
Одной из проблем всех этих кабелей являются перекрестные помехи, т.е. наводки со стороны соседних линий, что может приводить к искажению передаваемых данных. Для уменьшения их влияния используют экран. В кабелях на основе экранированных витых пар каждая пара обматывается фольгой, а сам кабель заключается в медную оплетку, что позволяет передавать данные с более высокой скоростью и на большие расстояния.
При построении развитой кабельной системы ЛВС и для упрощения работы с ней используются следующие компоненты:
– концентраторы. Для подключения витой пары к компьютеру используется телефонный коннектор RJ-45, который отличается от используемых в современных телефонах и факсах RJ-11 тем, что имеет 8 контактов вместо 4;
– распределительные стойки и полки, которые позволяют организовать множество соединений и занимают мало места;
– коммутационные панели. Существуют разные панели расширения. Они поддерживают до 96 портов и скорость передачи до 100 Мбит/с;
– соединители. Одинарные или двойные витки RJ-45 для подключения к панели расширения или настенным розеткам. Обеспечивают скорость до 100 Мбит/с;
– настенные розетки к которым можно подключить два или более соединителя.
Достоинством использования компонентов кабельной системы ЛВС является то, что на их основе можно компоновать сети различной топологии.
При разработке топологии и построении конкретных ЛВС рекомендуется использовать витую пару в тех случаях, если:
– есть ограничения на материальные затраты при организации ЛВС;
– нужна достаточно простая установка, при которой подключение компьютеров – несложная операция.
Следует воздержаться от использования витой пары, если Вы хотите быть абсолютно уверенными в целостности данных, передаваемых на большие расстояния с высокой скоростью. В этих случаях более надежным является применение оптоволоконного кабеля.
В оптоволоконном кабеле цифровые данные распространяются по оптическим волокнам в виде модулированных световых импульсов, а не электрических сигналов. Следовательно, его нельзя вскрыть и перехватить данные.
Передача по оптоволоконному кабелю не подвержена электрическим помехам и ведется на чрезвычайно высокой скорости (до 100 Мбит/с, а теоретически возможно до 200 Мбит/с).
Основа кабеля – оптическое волокно – тонкий стеклянный цилиндр (жила), покрытая слоем стекла, называемого оболочкой и имеющей отличный от жилы коэффициент преломления.
Каждое стеклянное оптоволокно передает сигналы только в одном направлении, поэтому кабель состоит из двух волокон с отдельными коннекторами. Жесткость обеспечивает покрытие из пластика, а прочность – волокна кевлара. Оптоволоконный кабель рекомендуется использовать:
– при передаче данных на большие расстояния с высокой скоростью по надежной среде передачи.
Не рекомендуется использовать:
– при ограниченности денежных средств;
– при отсутствии навыков установки и корректного подключения оптоволоконных сетевых устройств.
Задание
Построить имитационную модель в соответствии с таблицей 3.
Имитационная модель создается на языке программирования высокого уровня «Delphi».
Модель должна:
- нарисовать на экране детальную иллюстрацию заданной топологии;
- подробно промоделировать (путем динамизации изображения) на экране заданный процесс передачи данных с одного компьютера на другой;
- быть быстрой и красивой, компактной, с подробными комментариями.
Таблица 3 – Имитационная модель
| № | Топология | Кол-во комп | Передача данных |
| 11 | Шина | 5 | 1 > 4 и 4 > 2 |
| | Шина | 3 | 1 > 3 и 3 > 2 и 2 > 1 |
| | Шина | 4 | 1 > 3 и 2 > 4 |
| 2 | Кольцо без хаба | 5 | 1 > 4 и 4 > 2 |
| | Кольцо без хаба | 3 | 1 > 3 и 2 > 1 и 3 > 2 |
| | Кольцо без хаба | 4 | 1 > 3 и 2 > 4 |
| 3 | Кольцо с хабом | 5 | 1 > 4 и 4 > 2 |
| | Кольцо с хабом | 3 | 1 > 3 и 2 > 1 и 3 > 2 |
| | Кольцо с хабом | 4 | 1 > 3 и 2 > 4 |
| 4 | Звезда | 5 | 1 > 4 и 4 > 2 |
| | Звезда | 3 | 1 > 3 и 3 > 2 и 2 > 1 |
| | Звезда | 4 | 1 > 3 и 2 > 4 |
| 5 | Шина с реп между 2 и 3 | 5 | 1 > 4 и 4 > 2 |
| | Шина с реп между 1 и 2 | 3 | 1 > 3 и 3 > 2 и 2 > 1 |
Контрольные вопросы
1 Какие виды топологий вы знаете?
2 К какому типу топологий можно отнести структуру, образованную тремя связанными друг с другом узлами (в виде треугольника)?
3 К какому типу топологий можно отнести структуру, образованную четырьмя связанными друг с другом узлами (в виде квадрата)?
4 Какая из известных топологий обладает повышенной надежностью?
5 Какой тип топологии наиболее распространен сегодня в локальных сетях?
Тест
1 Из чего состоял терминал который использовала центральная ЭВМ:
A) дисплея;
B) клавиатуры;
C) мыши;
D) дисплея и клавиатуры;
E) дисплея и мыши
2 Система, состоящая из двух или более удаленных ЭВМ, соединенных с помощью специальной аппаратуры и взаимодействующих между собой по каналам передачи данных:
A) программа;
B) сеть;
C) канал связи;
D) проводник;
E) вычислительная сеть
3 Что такое network?
A) программа;
B) вирус;
C) сеть;
D) название фирмы по производству компьютеров;
E) ЭВМ
4 Основное назначение компьютерных сетей:
A) совместное использование ресурсов;
B) осуществление интерактивной связи;
C) внедрение информации;
D) совместное использование ресурсов и осуществление интерактивной связи;
E) нет верного ответа
5 Компоненты ЛВС:
A) серверы;
B) серверы, рабочие станции, сетевой кабель;
C) серверы, сетевой кабель;
D) рабочие станции, факсы;
E) принтеры, серверы
6 Что произойдет, если будет повреждена какая-либо РС или отдельное соединение между РС и концентратором?
A) вся сеть выйдет из строя;
B) вся сеть остается работоспособной;
C) выйдет из строя и сам ПК и компьютеры находящиеся в соседстве с ним;
D) короткое замыкание с потерей всех данных;
E) образуется новая сеть
7 Суть данного доступа заключается в том, что пакет особого типа перемещается по замкнутому кругу, минуя по очереди все РС, до тех пор, пока его не получит тот, который хочет передать данные:
A) множественный доступ с контролем несущей и обнаружением коллизии;
B) ускоренный доступ;
C) свободный доступ в топологии «Кольцо»;
D) свободный доступ в топологии «Шина»;
E) доступ с передачей маркера
8 Как именуется сетевой кабель в топологии шина?
A) магистраль;
B) сетевой провод;
C) шина;
D) репитер;
E) маркер
9 Разрыв сетевого кабеля или отсоединение одного из его концов приводит к:
A) сеть продолжает функционировать;
B) функционирует только та часть, где разрыв не произошел;
C) прекращению функционирования сети;
D) будет продолжаться доставка данных, но сеть не будет функционировать;
E) когда данные будут доставлены, тогда сеть перестанет функционировать
10 Репитер – это:
A) исходный сегмент сети;
B) разделенный сегмент сети;
C) дополнительное устройство сети;
D) разделенный на 2 части сегмент, между частями которого устанавливается дополнительное устройство;
E) когда данные будут доставлены, тогда сеть перестанет функционировать.
