§6. Канальный уровень

Канальный уровень обеспечивает передачу пакетов данных, поступающих с верхних уровней узлу назначения, адрес которого также указывается верхними уровнями. При этом канальный уровень «преобразовывает» пакеты данных в кадры своего формата для последующей передачи.

На канальном уровне применяются свои методы пердачи (протоколы). Основными их хараткеристиками являются:

Синхронный или асинхронный.

С предварительным установлением соединения, или дейтаграммный.

Символьно-ориентированный или бит-ориентированный.

С обнаружением искаженных данных или без.

С обнаружением потерянных данных или без.

С восстановлением искаженных и потерянных данных или без.

С поддержкой динамической компрессии данных или без.

Подробное описание этих характеристик можно найти в [].

Канальный уровень локальных и глобальных сетей отличается. В дальнейшем в этом параграфе мы будем рассматривать канальный уровень локальных сетей.

В 1980 году в институте IEEE был организован комитет 802 по стандартизации локальных сетей, в результате работы которого было принято семейство стандартов IEEE 802.x, которые содержат рекомендации по проектированию нижних уровней (физического и канального) локальных сетей.

Согласно этим стандартам канальный уровень делят на два подуровня:

Логической передачи данных (Logical link control, LLC)

Управления доступом к среде(Media Access Control, MAC).

Уровень MAC отвечает за корректное совместное использование разделяемой среды передачи данных, которая используется в локальных сетях, и предоставляет ее тому или иному ухлу сети согласнонекоторому алгоритму. Затем этой средой может «пользоваться» уровень LLC. Все узлы сети на MAC-подуровне имеют свои уникальные 6-байтовые MAC-адреса (например, каждый сетевой адаптер или порт концентратора имеют такой адрес).

Уровень LLC отвечает за передачу кадров данных между узлами сети с различной степенью надежности, а также является интерфейсом к сетевому уровню).

Протоколы уровней MAC и LLC взаимно независимы.

Подкомитет 802.2 института IEEE на уровне LLC выделяет три типа процедур управления логическим каналом, который предоставляется верхним уровням:

LLC1 — процедура без установления соединения и без подтверждения.

LLC2 — процедура с установлением соединения и с подтверждением.

LLC3 — процедура без установления соединения, но с подтверждением.

Эти процедуры общие для любого стандарта на уровне MAC (например 802.3 — Ethernet, или 802.5 — Token Ring).

В результате стандарты семейства 802 имеют вполне определенную и четкую структуру (см. рис)

Рис. Структура стандартов 802***

Для справки приведем далеко не полный список подкомитетов комитета 802:

Список ***

§7. Коммуникационное оборудование

7.1 Сетевые адаптеры

Сетевой адаптер (Network Interface Card, NIC) - это периферийное устройство компьютера, непосредственно взаимодействующее со средой передачи данных, которая прямо или через другое коммуникационное оборудование связывает его с другими компьютерами. Это устройство решает задачи надежного обмена двоичными данными, представленными соответствующими электромагнитными сигналами, по внешним линиям связи. Как и любой контроллер компьютера, сетевой адаптер работает под управлением драйвера операционной системы и распределение функций между сетевым адаптером и драйвером может изменяться от реализации к реализации.

Сетевой адаптер обычно выполняет следующие функции:

Сетевые адаптеры различаются по типу и разрядности используемой в компьютере внутренней шины данных - ISA, EISA, PCI, MCA.

Сетевые адаптеры различаются также по типу принятой в сети сетевой технологии - Ethernet, Token Ring, FDDI и т.п. Как правило, конкретная модель сетевого адаптера работает по определенной сетевой технологии (например, Ethernet). В связи с тем, что для каждой технологии сейчас имеется возможность использования различных сред передачи данных (тот же Ethernet поддерживает коаксиальный кабель, неэкранированную витую пару и оптоволоконный кабель), сетевой адаптер может поддерживать как одну, так и одновременно несколько сред. В случае, когда сетевой адаптер поддерживает только одну среду передачи данных, а необходимо использовать другую, применяются трансиверы и конверторы.

Трансивер (приемопередатчик, transmitter+receiver) - это часть сетевого адаптера, его оконечное устройство, выходящее на кабель. Вместо подбора подходящего трансивера можно использовать конвертор, который может согласовать выход приемопередатчика, предназначенного для одной среды, с другой средой передачи данных (например, выход на витую пару преобразуется в выход на коаксиальный кабель).

7.2 Структурированная кабельная система

7.3 Физическая структуризация локальной сети. Повторители и концентраторы

Для построения простейшей односегментной сети достаточно иметь сетевые адаптеры и кабель подходящего типа. Но даже в этом простом случае часто используются дополнительные устройства - повторители сигналов, позволяющие преодолеть ограничения на максимальную длину кабельного сегмента.

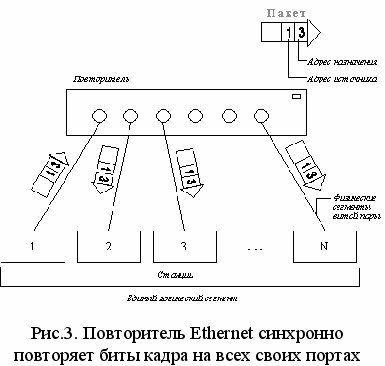

Основная функция повторителя (repeater), как это следует из его названия - повторение сигналов, поступающих на один из его портов, на всех остальных портах (Ethernet) или на следующем в логическом кольце порте (Token Ring, FDDI) синхронно с сигналами-оригиналами. Повторитель улучшает электрические характеристики сигналов и их синхронность, и за счет этого появляется возможность увеличивать общую длину кабеля между самыми удаленными в сети станциями.

Многопортовый повторитель часто называют концентратором (hub, concentrator), что отражает тот факт, что данное устройство реализует не только функцию повторения сигналов, но и концентрирует в одном центральном устройстве функции объединения компьютеров в сеть. Практически во всех современных сетевых стандартах концентратор является необходимым элементом сети, соединяющим отдельные компьютеры в сеть. Отрезки кабеля, соединяющие два компьютера или какие либо два других сетевых устройства называются физическими сегментам. Таким образом, концентраторы и повторители, которые используются для добавления новых физических сегментов, являются средством физической структуризации сети.

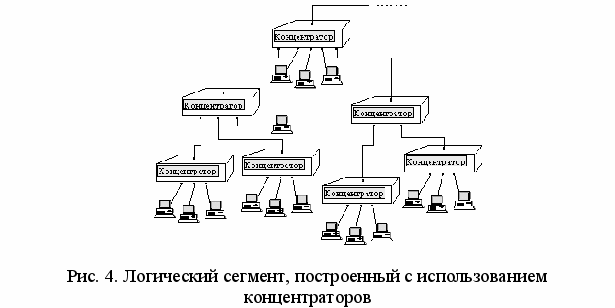

Концентраторы образуют из отдельных физических отрезков кабеля общую среду передачи данных - логический сегмент (рис.).

Логический сегмент также называют доменом коллизий, поскольку при попытке одновременной передачи данных любых двух компьютеров этого сегмента, хотя бы и принадлежащих разным физическим сегментам, возникает блокировка передающей среды. Следует особо подчеркнуть, что какую бы сложную структуру не образовывали концентраторы, например, путем иерархического соединения (рис.), все компьютеры, подключенные к ним, образуют единый логический сегмент, в котором любая пара взаимодействующих компьютеров полностью блокирует возможность обмена данными для других компьютеров.

Появление устройств, централизующих соединения между отдельными сетевыми устройствами, потенциально позволяет улучшить управляемость сети и ее эксплуатационные характеристики (модифицируемость, ремонтопригодность и т.п.). С этой целью разработчики концентраторов часто встраивают в свои устройства, кроме основной функции повторителя, ряд вспомогательных функций, весьма полезных для улучшения качества сети.

Различные производители концентраторов реализуют в своих устройствах различные наборы вспомогательных функций, но наиболее часто встречаются следующие:
