Локальные ИВС можно классифицировать по числу и типам используемых абонентских систем (рис. 5). Многосистемные сети делятся на открытые и однородные. Открытая сеть соответствует Базовой эталонной модели взаимодействия открытых систем и поэтому обеспечивает взаимодействие ЭВМ любых объединений и фирм. Естественно, что ЭВМ, входящие в открытую сеть, должны выполнять набор стандартных для сети протоколов. Открытая информационно-вычислительная сеть в соответствии с указанной моделью всегда имеет распределенное управние.
Поэтому в ней нет центральной системы, управляющей передачей данных в сети.

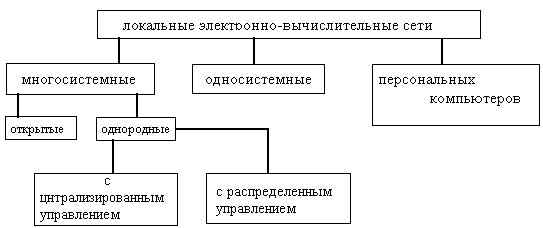

Рис. 5. Классификация информационно-вычислительных сетей
Однородные информационно-вычислительные сети в зависимости от наличия центральной абонентской системы делятся на две группы.
К первой из них относятся сети с централизованным управлением. Каждая из таких сетей имеет центральную систему, управляющую работой всей сети. Сети с централизованным управлением отличаются простотой обеспечения функций взаимодействия между системами и основаны на том, что большая часть информационно-вычислительных ресурсов находится в центральной системе. Однако они очень ненадежны и малопригодны в тех случаях, когда информационно-вычислительные ресурсы равномерно распределены по большому числу абонентских систем в сети. Поэтому чаще всего на практике используются сети с децентрализованным управлением. Что касается сетей с централизованным управлением, то они применяются лишь в тех случаях, когда в сети должно быть небольшое количество абонентских систем.
Вторую группу однородных информационно-вычислительных сетей образуют сети с распределенным управлением. В этих сетях нет центральной системы и функции управления распределены между системами сети. Однако для того, чтобы проводить диагностику, собирать статистику и выполнять ряд других административных функций, в сети используется специальная абонентская система либо прикладной процесс в такой системе. Для того, чтобы двум системам обменяться блоками данных, здесь не требуется чье-нибудь разрешение.
Коммуникационные подсети.
Издавна для передачи информации использовались различного вида узлы коммутации. Благодаря переходу на микропроцессорную технику и сверхбольшие интегральные схемы надежность узлов значительно возросла и они превращаются в недорогие малогабаритные необслуживаемые аппараты. Идея многочисленных соединений также известна давно и применялась ранее для подключения взаимодействия равноправных абонентов, а микроминиатюризация радиоэлектронной аппаратуры дал толчок для создания нового класса сетей.
Общая характеристика коммуникационных подсетей.
Коммуникационная подсеть представляет собой совокупность физической среды, программных и аппаратных средств, обеспечивающих передачу информации между группой абонентских систем. Рассматриваемая подсеть является важным компонентом ИВС. В соответствии с этим к ней предъявляются требования, основные из которых сводятся к следующим: высокая надежность передачи блоков данных; небольшая стоимость передачи; высокая скорость передачи; износоустойчивость и долговечность оборудования; малые потери информации; минимальный штат обслуживания; передача данных, закодированных любым способом.
Любая коммуникационная подсеть предназначена для обеспечения различных форм взаимодействия абонентских систем друг с другом. Точки подключения систем к рассматриваемой сети определяются интерфейсом коммуникационной подсети. Для всех абонентских систем этот интерфейс один и тот же. Однако в последнее время в коммуникационную подсеть стали включать дополнительные функции, связанные с преобразованием нестандартных интерфейсов в интерфейс коммуникационной подсети. Такие подсети именуются интеллектуальными.
Коммуникационную подсеть определяют четыре основные характеристики: трафик, надежность передачи, время установления сквозного (через подсеть) соединения, скорость передачи блоков данных.
В соответствии с определением коммуникационной подсети выделяют пять ее типов: одноузловая, многоузловая, моноканальная, поликанальная, циклическое кольцо. Эта классификация определяется характером доставки блоков данных от абонентской системы отправителя к абонентской системе-получателю. Что же касается топологии, то указанные типы подсетей могут иметь одинаковую форму. Так, кольцевую форму могут иметь многоузловая подсеть, моноканал и циклическое кольцо.
В коммуникационной подсети следует различать два понятия скорости передачи. Первое из них - физическая скорость передачи данных по каналу 2. Она определяется числом бит, передаваемых в секунду по конкретному каналу. Вторая скорость именуется сквозной. Она характеризуется числом блоков данных в секунду, передаваемых между между рассматриваемой парой точек интерфейса подсети. Эта скорость является главной, ибо она определяет скорость передачи блоков данных сквозь всю подсеть. Именно эта скорость в первую очередь определяет быстродействие коммуникационной подсети. Для удобства сравнения с физической скоростью сквозная скорость часто пересчитывается в биты в секунду.
Таблица 2 Факторы, влияющие на сквозную скорость
| Фактор | Характеристика |
| Топология | Длина канала определяет время распространения по нему сигнала;повторители, расщепители и другие компоненты канала вносят дополнительные задержки |
| Количество абонентских систем | Чем больше систем, тем значительнее потери времени на согласование их работы в сети |
| Структура станций | Эффективность структуры, число и расположение буферов памяти, степень аппаратной анализации функций, быстродействие микропроцессоров влияют на скорость работы станции |
| Величи трафика | Число и частота передач увеличивают потери времени на управление передачей |
| Число ошибок передачи | Потери времени на проверку, переспрос и повторную передачу блоков данных |
| Кэффетивность заполнения блоков данных | Чем больше в блоке данных упаковано информационных бит, тем меньше число необходимых блоков |
| Объем операций управления | Минимизация обработки прерываний, сообщений о передаче, упаковки и распаковки позволяет уменьшить потери времени |
| Интерфейс абонента | Качество и скорость передачи данных между станцией и абонентом также определяют возможные потери скорости |
