5.8.12. Отклонения и допуски формы цилиндрических поверхностей

Для цилиндрических деталей установлены следующие комплексные виды отклонения формы: отклонение от цилиндричности; отклонение от круглости; отклонение профиля продольного сечения; отклонение от прямолинейности оси и отклонение от прямолинейности образующей.

Отклонение от цилиндричности - наибольшее расстояние Д от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка (рис. 5.73, а).

5.44. Применение степеней точности для нормирования отклонений от плоскостности и прямолинейности

Степень точности	Примеры приминения	Способ обработки
1-2	Измерительные и рабочие поверхности особо точных средств измерения (концевых мер длины, лекальных линеек и т.д). Направляющие прецизионных координатно-расточных, шлифовальных станков	Доводка, суперфиниширование, тонкое шабрение
3-4	Измерительные и рабочие поверхности средств измерения нормальной точности (поверочных линеек и плит, микрометров и т. д.).Опорные поверхности уровней. Направляющие станков повышенной точности. Базовые, установочные и измерительные поверхности контрольных приспособлений повышенной точности	Доводка, шлифование и шабрение повышенной точности
5-6	Направляющие и столы станков нормальной точности. Базовые и установочные поверхности технологических приспособлений повышенной точности. Направляющие точных машин и приборов. Поверхности плоских соединений в шестеренчатых и винтовых насосах	Шлифование, шабрение, обтачивание повышенной точности
7-8	Разметочные плиты. Направляющие кривошипных и гидравлических прессов. Ползуны. Упорные подшипники машин малой мощности. Базовые поверхности кондукторов и других технологических приспособлений. Опорные поверхности корпусов подшипников, фундаментных рам и станин двигателей	Грубое шлифование, фрезерование, строгание, протягивание, обтачивание
9-10	Стыковые поверхности траверз и станин прокатных ста но а Кронштейны и основания вспомогательных и ручных механизме а Опорные поверхности машин, устанавливаемых на клиньях и амортизирующих прокладках. Присоединительные поверхности арматуры, фланцев станков (с использованием мягких прокладок)	Фрезерование, строгание, обтачивание, долбление
11-12	Неответственные рабочие поверхности механизмов пониженной точности. Базовые поверхности столов, рамок, планок в литейных машинах	обработка всех видов

Рис. 5.73. Отклонение от цилиндричности и его обозначение на чертежах

Изображение допуска цилиндричности показано на рис. 5.73, бу а условное изображение на рис. 5.73, в - допуск цилиндричности поверхности Л 0,01 мм.

Отклонение от круглости - наибольшее расстояние Д от точек реального профиля до прилегающей окружности (рис. 5.74, а). Изображение допуска круглости показано на рис. 5.74, б.

Примеры условного обозначения круглости на чертеже: допуск круглости поверхности А 0,003 мм (рис. 5.74, в); допуск цилиндричности поверхности А 0,01 мм; допуск круглости 0,004 мм (рис. 5.74, г).

Отклонение профиля продольного сечения - наибольшее расстояние Д от точек, образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля в пределах длины нормируемого участка Ь (рис. 5.75, а).

Допуск профиля продольного сечения изображен на рис. 5.75, бу а примеры нанесения допусков в чертежах - на рис. 5.75, в; допуск профиля продольного сечения поверхности А 0,004 мм (рис. 5.75, в);

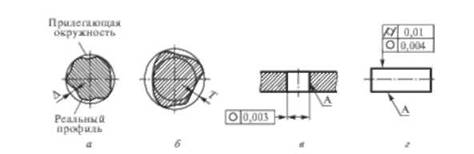

Рис. 5.74. Отклонение от круглости и его обозначение на чертежах

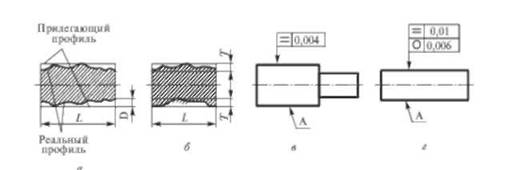

Рис. 5.75. Отклонение профиля продольного сечения и его обозначение на чертежах

допуск круглости поверхности А 0,006 мм; допуск профиля продольного сечения 0,01 мм (рис. 5.75, г).

Отклонение от прямолинейности оси - минимальное значение диаметра Д цилиндра, внутри которого располагается реальная ось поверхности в пределах нормируемого участка (за реальную ось принимается геометрическое место центров прилегающих окружностей в сечениях поверхности, перпендикулярных оси прилегающего цилиндра) (рис. 5.76, а).

Изображение допуска прямолинейности оси показано на рис. 5.76, б. Примеры условного обозначения на чертеже: допуск прямолинейности оси поверхности А 0 0,01 мм (допуск зависимый) (рис. 5.76, в); допуск цилиндричности поверхности А 0,01 мм на длине 20 мм; допуск прямолинейности оси 0 0,1 мм на всей длине (рис. 5.76, г).

При нормировании в основном должны применяться допуски, комплексно ограничивающие совокупность отклонений формы либо всей поверхности (допуск цилиндричности), либо отдельных ее сечений

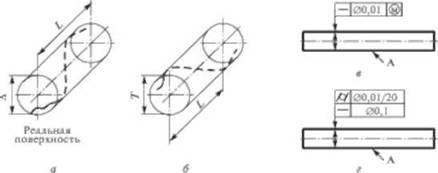

Рис. 5.76. Отклонение от прямолинейности оси и его обозначение на чертежах

(допуск крутости, допуск профиля продольного сечения), либо отдельных геометрических элементов поверхности (допуск прямолинейности образующей или оси) независимо от того, какова будет форма реальной поверхности.
