5.8.11. Отклонения и допуски формы плоских поверхностей

Для деталей с плоскими поверхностями установлено два комплексных вида отклонения формы: отклонение от плоскостности и отклонение от прямолинейности.

Отклонение от плоскостности - наибольшее расстояние Д от точек реальной поверхности до прилегающей плоскости в пределах нормируемого участка (рис. 5.69, а). Отклонение от плоскостности ограничивается допуском плоскостности (рис. 5.69, б). Поле допуска плоскостности Т - область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску плоскостности. Примеры условного обозначения допуска плоскостности поверхности на чертеже: допуск плоскостности поверхности А 0,01 мм (рис. 5.69, в); допуск плоскостности поверхностей Л Б и 5 относительно обшей прилегающей плоскости 0,1 мм ( рис. 5.69, г).

Отклонение от прямолинейности - наибольшее расстояние от точек реального профиля до прилегающей прямой в пределах нормируемого участка L (рис. 5.70, а). Примеры условного обозначения допуска прямолинейности: допуск прямолинейности поверхности А 0,01 мм (рис. 5.70, б) допуск прямолинейности поверхности А в продольном направлении 0,025 мм на всей длине и 0,01 мм на длине 100 мм; в поперечном направлении 0,01 мм (рис. 5.70, в).

Частными видами отклонений от плоскостности и прямолинейности являются выпуклость и вогнутость.

Выпуклость - отклонение от плоскостности (прямолинейности), при котором удаление точек реальной поверхности (реального профиля) от прилегающей плоскости (прямой) уменьшается от краев к середине (рис. 5.71, а). Примеры условного обозначения: допуск

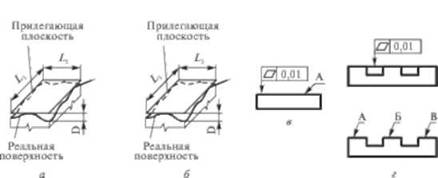

Рис. 5.69. Отклонения от плоскостности и их обозначения на чертежах

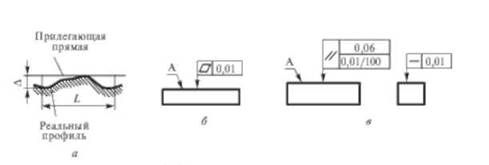

Рис. 5.70. Отклонения от прямолинейности и ее обозначение на чертежах

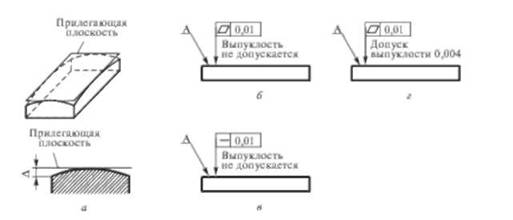

Рис. 5.71. Частное отклонение от плоскостности выпуклость и ее обозначение на чертежах

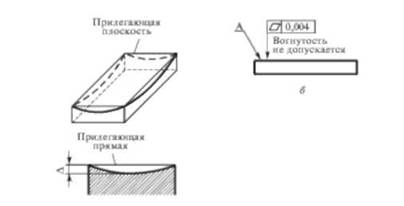

Рис. 5.72. Частное отклонение от плоскостности - вогнутость и ее обозначение на чертежах

плоскостности поверхности А 0,004 мм; выпуклость не допускается (рис. 5.71, б); допуск прямолинейности поверхности А 0,01 мм; выпуклость не допускается (рис. 5.71, в); допуск плоскостности поверхности А 0,01 мм; допуск выпуклости 0,004 мм (рис. 5.71, г).

Вогнутость - отклонение от плоскостности (прямолинейности), при котором удаление точек реальной поверхности (реального профиля) от прилегающей плоскости (прямой) увеличивается от краев к середине (рис. 5.72, а). Пример обозначения на чертеже: допуск плоскостности поверхности А 0,01 мм; вогнутость не допускается (рис. 5.72, б).

Плоскостность нормируется при необходимости ограничить отклонения формы всей поверхности или ее участка, прямолинейность - если достаточно ограничить отклонения в сечении поверхности заданного или любого направления. Например, для установочных поверхностей не допускается выпуклость, а для измерительных - вогнутость.

ГОСТ 24643-81 устанавливает 16 степеней точности для нормирования отклонений от плоскостности и прямолинейности. Выбор допусков при заданной точности производится в зависимости от длины нормируемого участка, а если нормируемый участок не задается, то исходя из длины большей стороны поверхности.

Примеры применения степеней точности приведены в табл. 5.44 [13].

В зависимости от соотношения допуска плоскостности или прямолинейности Тф (допуск формы) и допуска размера Тъ различают нормальную А (Тф = 0,6 7"в), повышенную В(ТФ = 0,4 7"а) и высокую С (Тф = 0,257"в) относительную геометрическую точность поверхности. При 7^ < 0,25Тъ поверхность имеет особо высокую относительную геометрическую точность.

При отсутствии указаний о допусках формы плоских поверхностей отклонения от плоскостности и прямолинейности ограничиваются полем допуска размера между рассматриваемой поверхностью и базой.
