5.8.9. Неуказанные допуски формы и расположения поверхностей

Неуказанные допуски формы и расположения поверхностей устанавливает ГОСТ 25069-81. Он распространяется на металлические детали машин и приборов, обработанные резанием.

Непосредственно на чертеже указывают, как правило, наиболее ответственные допуски формы и расположения поверхностей. По способу регламентации неуказанных допусков в ГОСТ 25069-81 все показатели точности формы и расположения, установленные в ГОСТ 24642-81, могут быть подразделены натри группы (табл. 5.43).

К первой группе относятся те показатели, отклонения которых допускаются в пределах поля допуска размера рассматриваемого элемента или размера между рассматриваемыми элементами. Отклонения формы и расположения первой группы в предельном случае могут достигать значения, определяемого полным допуском размера.

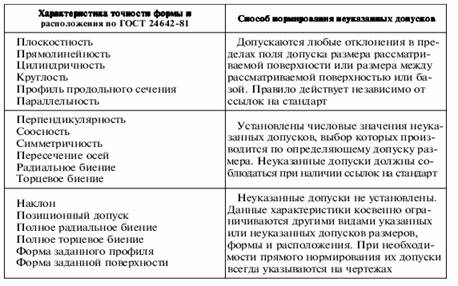

5.43. Способы нормирования неуказанных допусков формы и расположения

Однако в процессе изготовления отклонения первой группы даже при неуказанных допусках рекомендуется ограничивать частью допуска размера (в пределах 40-60 %).

Отклонения расположения и биения, относящиеся ко второй группе, не входят составной частью в погрешность размера и не выявляются при контроле размера. Поэтому для ограничения этих отклонений должны быть установлены отдельные допуски. В ГОСТ 25069-81 для них предусмотрены неуказанные допуски, взятые по относительно грубым степеням точности. ГОСТ 25069-81 устанавливает правила выбора баз, к которым должны быть отнесены неуказанные допуски расположения и биения. Неуказанные допуски расположения и биения должны соблюдаться при наличии в чертежах ссылок на ГОСТ 25069-81, например "Неуказанные допуски соосности и симметричности по ГОСТ 25069-81".

К третьей группе относятся показатели, которые нормируются лишь при необходимости и только с помощью указанных в чертеже допусков.

5.8.10. Обозначение на чертежах допусков формы и расположения поверхностей деталей

Вид допуска формы и расположения обозначается на чертеже знаком согласно табл. 5.38, 5.40, 5.42. Знак и числовое значение допуска

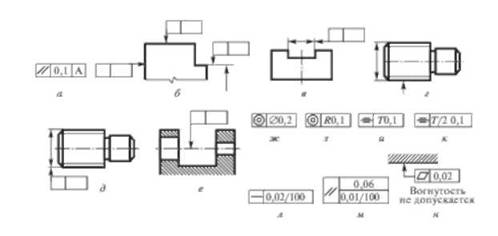

Рис. 5.65. Обозначение допусков формы и расположения поверхностей на чертежах

вписывают в рамку: на первом месте указывают знак, на втором - числовое значение допуска и на третьем - базу, относительно которой определяют допуск (рис. 5.65, а). Рамку соединяют с контурной линией изделия или выносной линией (рис. 5.65, 6). При недостатке места на чертеже стрелку размерной линии можно заменить стрелкой выносной линии (рис. 5.65, в). Если допуск относится к боковой поверхности, например к резьбе, то рамку соединяют так, как показано на рис. 5.65, г. Если допуск относится к оси резьбы, то соединительная линия должна быть продолжением размерной линии (рис. 5.65, д). Если допуск относится к обшей оси (или плоскости симметрии), то соединительную линию проводят к обшей оси (рис. 5.65, е). На рисунке показаны примеры обозначения допуска соосности, когда он дан на диаметр (рис. 5.65, ж), на радиус (рис. 5.65, з); когда поле допуска симметричности и пересечения осей ограничено двумя параллельными прямыми или плоскостями и дано в диаметральном (рис. 5.65, и) и радиусном (рис. 5.65, к) выражениях. На рис. 5.65, л дано обозначение допуска, отнесенного к ограниченной длине и одновременно на определенном нормируемом участке (второй допуск пишется под первым, рис. 5.65, м). В необходимых случаях допускается давать надписи, содержащие дополнительные данные: например, к знаку и величине допуска плоскостности можно добавить надпись "Вогнутость не допускается" (рис. 5.65, //).

Базы обозначают зачерненным треугольником, который соединяют с рамкой допуска (рис. 5.66, а).

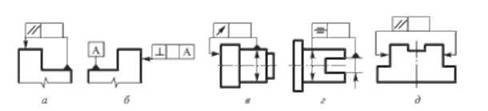

Рис. 5.66. Обозначение баз на чертежах

Чаше базу обозначают буквой и соединяют ее с треугольником (рис. 5.66, б). Если базой является ось или плоскость симметрии, то треугольник располагают в конце размерной линии соответствующего размера поверхности (рис. 5.66, в), при этом треугольник можно заменить стрелкой (рис. 5.66, г). Если назначают допуск расположения для двух одинаковых поверхностей, то вместо зачерненного треугольника применяют стрелку (рис. 5.66, д).

Обозначение зависимых допусков. Если допуск расположения или формы не указан как зависимый, то его считают независимым. Зависимые допуски расположения и формы обозначают знаком @, который помещают: после числового значения допуска, если зависимый допуск связан с действительными размерами поверхности (рис. 5.67, а); после буквенного обозначения базы (рис. 5.67, б) или без буквенного обозначения базы в третьем поле рамки (рис. 5.67, в), если допуск связан с действительными размерами базовой поверхности; после числового значения допуска и буквенного обозначения базы (рис. 5.67, г) или без буквенного указания базы (рис. 5.67, д), если зависимый допуск связан с действительными размерами рассматриваемого и базового элементов.

Рис. 5.67. Обозначение зависимых допусков

Обозначение суммарных допусков параллельности и плоскостности приведено на рис. 5.68, а, перпендикулярности и плоскостности - на рис. 5.68, б.

Другие примеры приведены в приложении к ГОСТ 2.308-79.

Рис. 5.68. Обозначение суммарных допусков параллельности и плоскостности (а), параллельности и перпендикулярности (б)
